Wk600 380 кВт vfd в трехфазный вход и выход ac Частотный преобразователь для двигателя инвертор частоты для водяного насоса
CNWeiKen Official Store - Надежность 96.75%
Более 1456 подписчиков, дата открытия магазина 23.08.2019
- Положительные оценки: 97% (218)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 98%
Последнее обновление: 02.03.2022
Type selection instructions:
A. Please read the product instructions carefully, choose the type according to the function and power you need, and avoid the damage caused by wrong wiring;
B. Speed regulation of three-phase AC motors with six or more stages. Please purchase a converter with higher power than the motor;
C. If you don't know how to choose the type, you can also contact us to give you some suggestions.
• Our products adopt the third generation vector technology and have excellent performance.
A. 0.5Hz can provide 150% starting torque.
B. Torque response speed less than 20 ms.
C. Providing Torque Limitation to Protect Equipment Safety.
• Our products have powerful functions.
A. Current limiting function—Avoiding Frequent Over-current Alarm of Frequency Converter.
B. Power dip ride through—Instantaneous power outage time converter will not shut down.
C. Simple PLC Programming—It can achieve up to 16-segment speed operation.
D. Multiple Protection of Motor—Short-circuit, phase-absence, over-current, over-voltage, under-voltage, over-heat, over-load protection, etc.
• Our products have a comprehensive configuration.
A. Built-in brake unit—Brake function can be realized by matching brake resistance
B. 18 functional terminals—Hundreds of functions can be realized through different combinations
C. Standard RS485 communication—It can communicate and monitor remotely with PLC or PC.
D. Relay output—More complex linkage control functions can be realized.

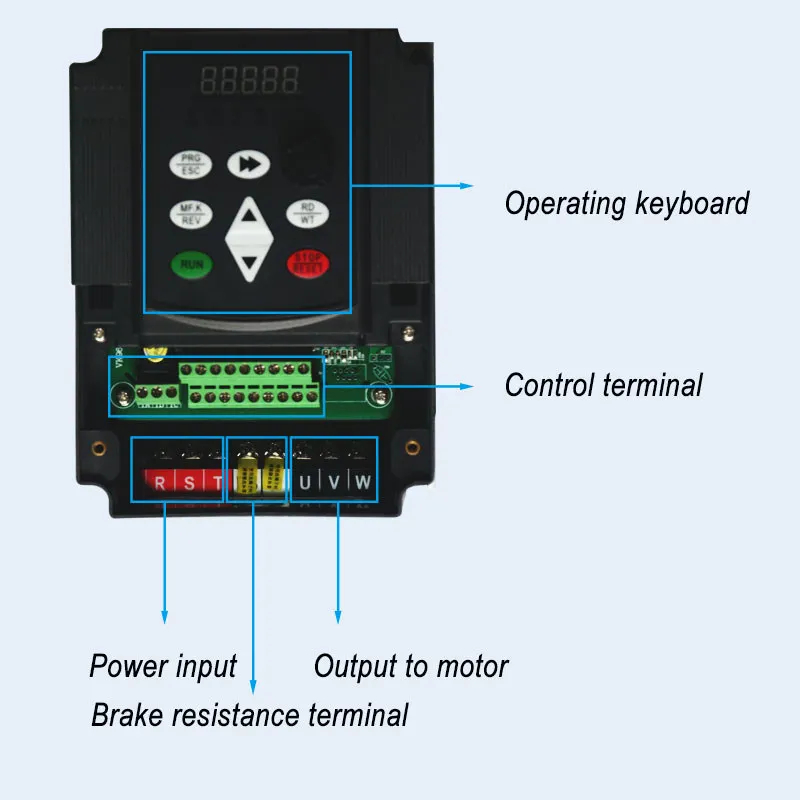

R, S, T are input terminals of three-phase power supply of frequency converter.
U, V, W are output terminals of frequency converter, and connected three-phase asynchronous motor. P and P B are connection terminals of brake resistance.
Product details
• Our product technology
A. Terminal wiring diagram of our products
B. Technical specification for our products
Item Description Standard functions Maximum frequency Vector control: 0-500Hz V/F control: 0-500Hz Carrier frequency 1-16 kHz The carrier frequency is automatically adjusted based on the load features. Input frequency resolution Digital setting: 0.01 Hz Analog setting: Max. frequency x 0.025% Control mode Sensorless vector control (SVC) Frequency (V/F) control Startup torque 0.25 Hz/150% (SVC) Speed range 1:200 (SVC) Speed stability accuracy ±0.5% (SVC) Torque control accuracy ±5% for 10 Hz above (SVC) Torque boost Customized boost 0.1 % to 30.0 % V/F curve Straight-line V/F curve; Multi-point V/F curve; Square V/F curve; Complete V/F separation; Half V/F separation Ramp mode Straight-line ramp S-curve ramp Four separate acceleration/deceleration time settings in the range of 0s to 6500s. DC injection braking DC injection braking frequency: 0 Hz to max. frequency DC injection braking active time: 0.0s to 36.0s. Current level of DC injection braking: 0% to 100%. Jog running Frequency range of jog running: 0.00 to 50.00 Hz Acceleration/Deceleration time of jog running:0.0s to 6500.0s Onboard multiple preset speeds The system implements up to 16 speeds by using simple PLC function or by using digital input signals. Onboard PID The system implements the proportionalegral-derivative (PID) function in the closed-loop control. Automatic voltage regulation (AVR) The system maintains a constant output voltage automatically when the grid voltage changes through the permissible range. Overvoltage and overcurrent stall control The system limits the output current and voltage automatically during operation to prevent frequent or excessive trips. Torque limit and control The system limits the torque automatically to prevent frequent overcurrent tripping during operation. Individualized functions Power dip ride-through Load feedback energy compensates for any voltage reduction, allowing the drive to continue to operate for a short time during power dips. Overcurrent fast prevention The function helps to avoid frequent overcurrent faults. Virtual I/O Five groups of virtual digital input/outputs (X /DO) support simple logic control. Timing control Time range: 0.0 to 6500.0 minutes Dual-motor switchover The drive have two groups of motor parameters and can control up to two motors. Multiple field buses The drive supports four field buses: Modbus-RTU; PROFIBUS-DP; CANlink; CANopen RUN Command source Allows different methods of switching between command sources: Operating panel (keypad & display) Terminal I/O control Serial communication Main frequency reference setting channel Supports up to 10 frequency reference setting channels and allows different methods of switching between frequency reference setting channels: Digital setting Analog voltage reference Analog current reference Pulse reference Communication reference Auxiliary frequency reference setting channel Supports up to 10 auxiliary frequency sources, and allows fine tuning of the auxiliary frequency and main & auxiliary calculation. Input terminals Standard: Six digital input (X) terminals, one of which supports up to 100 kHz high-speed pulse inputs. Two analog input (AI) terminals, one of which supports only 0 to10 V input, and the other supports 0 to 10 V and 4 to 20 mA current input. Output terminals Standard: Single high-speed pulse output terminal (open-collector) for a square-wave signal output in the frequency range 0 to 100 kHz Single digital output (DO) terminal Single relay output terminal Single analog output (AM) terminal that supports either a current output in the range 4 to 20 mA or a voltage output in the range 0 to 10 V. Key locking and function selection Keys on the control panel can be locked or partially locked electronically to prevent accidental operation. The range of some functions can be limited to a permitted range to prevent incorrect settings. Protections Phase loss protection Input phase loss protection Output phase loss protection Instantaneous overcurrent protection Stop when 200% of rated output current is exceeded Overvoltage protection Stop when the DC bus voltage is above 800 V Undervoltage protection Stop when the DC bus voltage is below 350 V Overheat protection Protection triggered when the AC Drive bridge gets overheated. Overload protection Stop after running at 150% of rated current for 60 seconds Overcurrent protection Stop when 2.0 times of rated current of the AC drive is exceeded. Braking protection Braking unit overload protection Braking resistor short-circuit protection Short-circuit protection Output phase-to-phase short-circuit protection Output phase-to-ground short-circuit protection Environment Installation location Install the AC Drive where it is indoors and protected from direct sunlight, dust, corrosive or combustible gases, oil smoke, vapour, ingress from water or any other liquid, and salt. Altitude Below 1000 m If the altitude exceeds 1000 m, de-rate the drive according to section 1.5 De-rating. Max. 3000 m for LVD directive requirement. Operation temperature -10℃ to +50℃ If the ambient temperature is not in this range, de-rate the drive according to section 1.5 De-rating. Storage temperature -20℃ to +60℃ Humidity Less than 95% RH non-condensing. Vibration Less than 5.9 m/s2 (0.6 g). Pollution degree PD2 Overvoltage category OVC III
Company and Services
• Strict production management
5S Management, Standardized Production and Strict Testing
• Honors of our company
Core Patent Technology Formal Production Enterprises CE Certification of EU Shenzhen High-tech Enterprises
Please note: We are not responsible for any custom duty or import tax!
Payment
A. Please make payment by Secure payment in advance and so that we can arrange shipment in time.
B. Please write your detailed delivery address, contact information and phone number on payment. It is very important to deliver package successfully. Please make sure your address in Aliexpress is matched with your shipping address before you pay. Specially, for Russian customer, must write the full name (the first name, middle name, last name). Thanks very much.
C. We are not responsible for any custom duty or import tax. Please check with your country customs office to determine what these additional costs will be before bidding/buying.
Packaging list:
machine * 1, streamlined version of product manual * 1 (including warranty card), extension line * 1 (keyboard introduction, need to be purchased separately), product qualification certificate * 1
Supplementary Note:
A. If you need detailed version of product manual, you can contact us to send it to you free of charge.
B. If there is no paper product manual in the packing case, it is because of product changes or upgrades. Please contact us for the latest and accurate electronic product manual.
Delivery
A. All package is standard paper box packing or wooden packing for big order.
B. Please note the delivery date using different Express, so please choose the right delivery according to your need.
C. If you prepare to big order ,please contact us if want delivery by any other method.
D. All packages will shipped with a Tracking Number.
Feedback
Your positive feedback is highly appreciated. We guarantee the quality of our products. Each item will be checked carefully before delivery. Please contact us immediately if there is any reason you feel. We will try our best to satisfy you.
If you are satisfied with our products and service, please kindly leave a positive five star (★★★★★) feedback for us. It is very important for us . Thanks very much in advance.
Contact us
We will reply to your inquiries as immediately as possible. However, please note that we have 12-16 hours time difference with western Europe and 8 hours time difference with U.S.A. Therefore, we promise will try best to reply within 24 hours.
For bulk orders, please contact us for details. We can give you an appropriate discount.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Brake unitBuilt-in
-
CommunicationRS485
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input VoltageThree-phase 380V
-
Output VoltageThree-phase 380V
-
Relay outputNormally open and normally close
-
Вес2.2KG
-
Вес логистики2.000
-
Выходная мощность5.5kw
-
Выходной ток13A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK600
-
Продано Вsell_by_piece
-

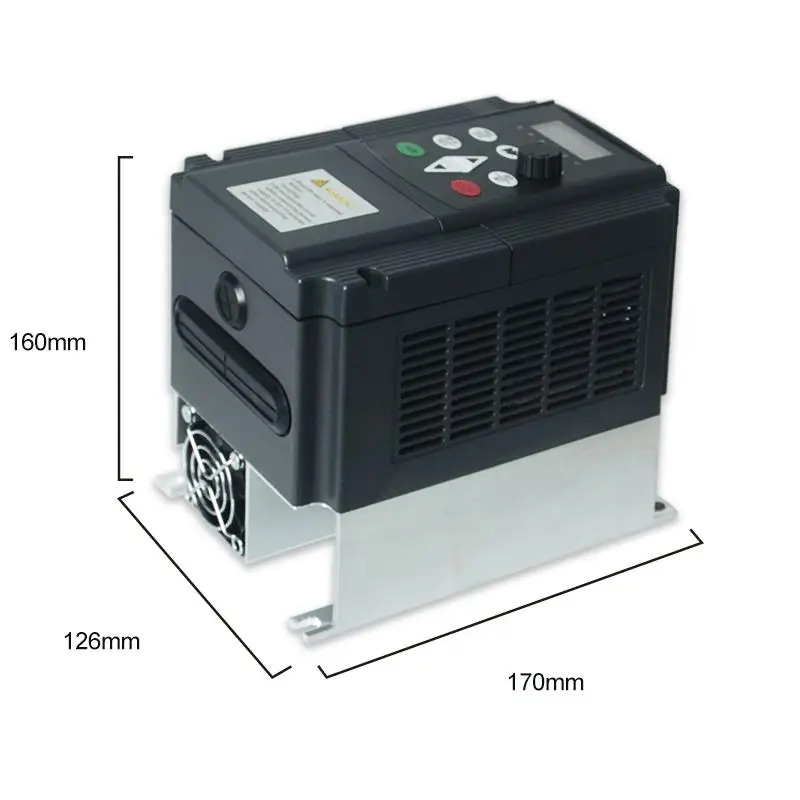

Размер170*126*160
-
Размер логистики - высота (см)23
-
Размер логистики - длина (см)22
-
Размер логистики - ширина (см)19
-
ТипDC/AC Inverters
-
Тип выходаTriple
-
Частота на выходе0-500Hz
