Преобразователь частоты 0,75 кВт1,5 кВт2,2 кВт однофазный на Трехфазный 220 в постоянный магнитный синхронный двигатель PMSM драйвер
CNWeiKen Official Store - Надежность 96.75%
Более 1456 подписчиков, дата открытия магазина 23.08.2019
- Положительные оценки: 97% (218)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 98%
Последнее обновление: 21.04.2022
Преобразователь частоты векторного управления 0.75 кВт/1.5 кВт/2.2 кВт однофазный 220 в постоянный магнитный синхронный двигатель
Инструкции по выбору типа:
1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой;
2.Этот продукт является специальным преобразователем частоты для трехфазного переменного тока постоянного магнита синхронного двигателя. Обычный трехфазный асинхронный двигатель не может использоваться. Пожалуйста, обратите на это особое внимание.;
3. Этот продукт не поддерживает pg-карту, поддерживает только векторное управление PMSM с открытыми петлями и не поддерживает векторное управление замкнутыми петлями с кодером. Пожалуйста, обратите особое внимание снова;
4. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.
Упаковочный лист:
Машина * 1, обтекаемая Версия руководства продукта * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобрести отдельно), сертификат сертификации продукта * 1
Дополнительное Примечание:
А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.
B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

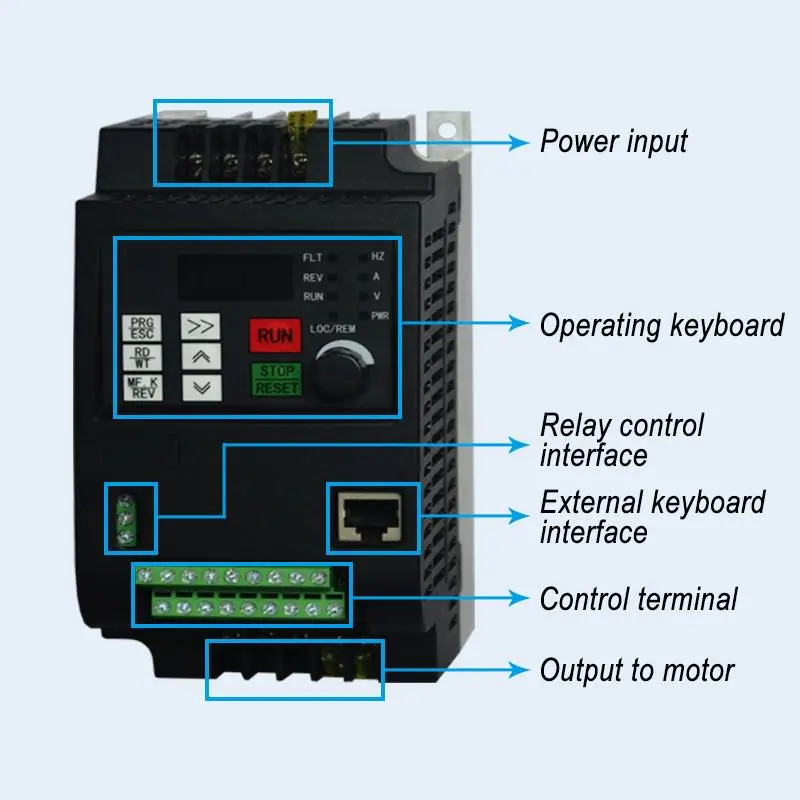

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты (220 В: S, T являются входными клеммами однофазного источника питания преобразователя частоты.
U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B являются соединительными клеммами тормозного сопротивления.
I.Продукты и технологии
• Наши продукты используют векторную технологию третьего поколения и обладают отличной производительностью.
А. 0,25 Гц может обеспечить 150% пусковой крутящий момент.
B. Скорость отклика крутящего момента менее 20 мс.
C. Обеспечение ограничения крутящего момента для защиты безопасности оборудования.
• Наши продукты имеют мощные функции.
А.Функция ограничения тока-Избегайте частого перегрузки по току сигнала преобразователя частоты.
B.Мощность dip ездить через-Мгновенный преобразователь времени отключения питания не отключится.
C.Простое программирование ПЛК-Может достигать скорости до 16 сегментов.
D.Множественная защита двигателя-Короткого замыкания, фазового отсутствия, перегрузки по току, перенапряжения, низкого напряжения, перегрева, защиты от перегрузки и т. Д.
• Наши продукты имеют комплексную конфигурацию.
А.Встроенный тормозной блок-Функция тормоза может быть реализована путем соответствия сопротивления тормозов
B.18 функциональных терминалов-Сотни функций могут быть реализованы через различные комбинации
C.Стандартная связь RS485-Он может общаться и контролировать удаленно с ПЛК или ПК.
D.Релейный выход-Более сложные функции управления связью могут быть реализованы.
• Подробная информация о наших продуктах.
5-Разрядный Дисплей Трубки Высококачественные компоненты Вентилятор для рассеивания тепла постоянного тока Изолированное алюминиевое основание для рассеивания тепла
• Наша технология продукции

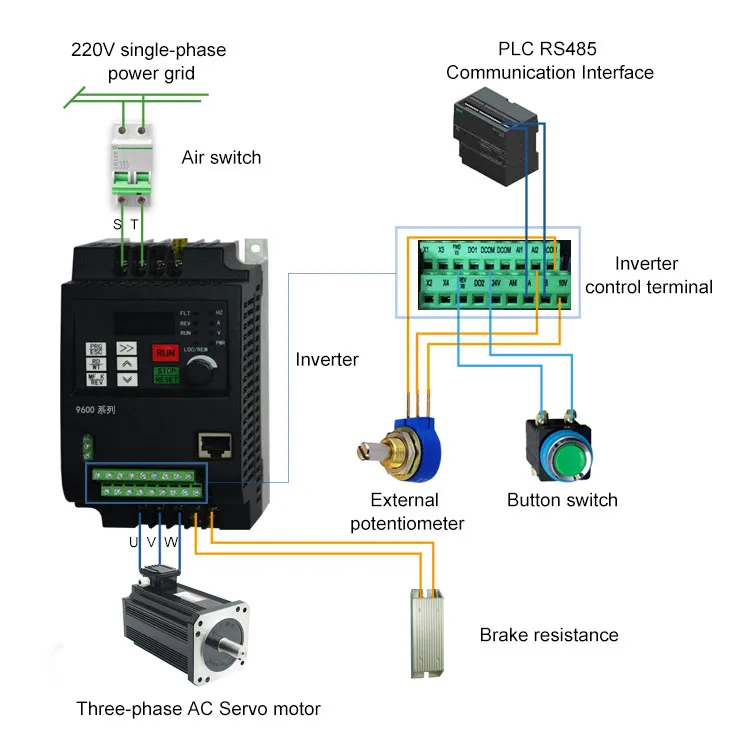

А. Схема проводки терминала нашей продукции
B. Техническая спецификация для наших продуктов
Товар Описание Стандартные функции Максимальная частота -Векторное управление: 0-500 Гц-V/F контроль: 0-500 Гц Несущая частота 0,8 кГц ~ 8,0 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки. Разрешение входной частоты Цифровая настройка: 0,01 Гц аналоговые окружающая Обстановка: Макс. Частота x 0.025% Режим управления Бесконтактный Векторный контроль (SVC) напряжение/частота (V/F) контроль Крутящий момент запуска 0,25 Гц/150% (SVC) 0 Гц/180% (фжел) Диапазон скорости 1:200 (SVC) Точность стабильности скорости ± 0.5% (SVC) Точность управления крутящим моментом ± 2% (FVC); ± 5% для 5 Гц выше (SVC) Увеличение крутящего момента Индивидуальные boost 0,1% до 30,0% Кривая V/F Прямая V/F кривая многоточечная V/F кривая квадратная V/F кривая полная V/F разделение половина V/F разделение Режим пандуса Прямой пандус S-curve ramp Четыре отдельных Ускорение/замедление настройки времени в диапазоне от 0,0 s до 6500,0 s. Торможение впрыска постоянного тока DC впрыска торможения частота: 0 Гц до макс. Частота постоянного тока инъекций торможения активного время: 0,0 s до 36,0 s. Текущий уровень торможения впрыска постоянного тока: от 0.0% до 100.0%. Пробежка Частотный диапазон пробежки Бег: 0,00 до 50,00 Гц Ускорение/замедление время пробежки: 0,0 s до 6500,0 s Встроенные несколько предустановленных скоростей Система реализует до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов. Бортовой PID Система реализует пропорциональную функцию интегральной производной (PID) в замкнутом цикле управления. Автоматическое регулирование напряжения (AVR) Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сетки изменяется через допустимый диапазон. Контроль перенапряжения и перегрузки по току Система автоматически ограничивает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки. Быстрая профилактика перегрузки по току Функция помогает избежать частых перегрузки по току. Ограничение и контроль крутящего момента Система автоматически ограничивает крутящий момент, чтобы предотвратить частые перегрузки по току во время работы. Управление крутящим моментом применяется в векторном управлении. Индивидуальные функции Питание погружение-через Отзывы о нагрузке энергия компенсирует Любое снижение напряжения, позволяя приводу продолжать работать в течение короткого времени во время отключения питания. Быстрая профилактика перегрузки по току Функция помогает избежать частых перегрузки по току. Виртуальный ввод/вывод Пять групп виртуального цифрового ввода/выходов (X/DO) поддерживают простое логическое управление. Контроль времени Диапазон времени: 0,0 до 6500,0 минут Двухмоторный переключатель Привод имеет две группы параметров двигателя и может управлять до двух двигателей. Несколько полевых автобусов Привод поддерживает четыре полевых автобуса: Modbus, PROFIBUS-DP, CANlink и CANopen. Защита от перегрева двигателя Опция: дополнительная плата расширения ввода/вывода (I/O) позволяет AI3 получать сигнал от входного датчика температуры двигателя (PT100, PT1000) для реализации защиты от перегрева двигателя. Несколько типов кодировщика Привод поддерживает ряд различных типов кодировщика: дифференциальный кодировщик, кодер открытого коллектора и преобразователь. Программируемая функция пользователя Опция: дополнительная карта программирования поддерживает вторичную разработку в среде программирования, совместимой с программируемым логическим контроллером Inovance (PLC). Расширенное программное обеспечение для фона Программное обеспечение на диске позволяет пользователям настроить некоторые рабочие параметры и предоставляет Виртуальный осциллограф, показывающий состояние системы. Запуск Запуск команды Позволяет использовать различные методы переключения между рабочими командами: операционной панелью (клавиатура и дисплей); Контролем ввода/вывода терминала; И серийной связью Основной канал настройки частоты Поддерживает до 10 каналов настройки частоты и позволяет различные методы переключения между каналами настройки частоты: Цифровая настройка Аналоговое напряжение аналоговый ток справочная информация импульсная связь ссылка Вспомогательный канал настройки частоты Поддерживает до 10 вспомогательных источников частоты и позволяет точно настроить вспомогательную частоту и основной и вспомогательный расчет. Входные клеммы Стандарт: Шесть цифровых входных (X) терминалов, один из которых поддерживает скорость до 100 кГц Импульсные входы. Два аналоговых входа (AI), один из которых поддерживает только вход 0 to10 V, а другой поддерживает ток 0-10 V и 0-20 mA. Выходные клеммы Стандарт: Одиночный Высокоскоростной импульсный выходной терминал (открытый коллектор) для выхода сигнала квадратной волны В диапазоне частот от 0 до 100 кГц одиночный цифровой выход (DO) терминал Одно реле выходной терминал Один аналоговый выходной (AM) терминал, который поддерживает либо ток на выходе в диапазоне от 0 до 20 мА или напряжение на выходе в диапазоне от 0 до 10 В. Дисплей Светодиодный дисплей Он показывает значения параметров. ЖК-дисплей Опционально и показывает параметры на китайском или английском языке. Копия Рабочая панель ЖК-дисплея может быть использована для быстрой копирования параметров. Блокировка ключей и выбор функций Ключи на панели управления могут быть заблокированы или частично заблокированы электронным способом для предотвращения случайной работы. Защита Защита от потери фазы Защита от потери входной фазы защита от потери выходной фазы Мгновенная защита от перегрузки по току Остановите, когда превышен 250% номинального выходного тока. Защита от перенапряжения Остановка, когда напряжение шины постоянного тока выше 820 в. Защита от перенапряжения Остановка, когда напряжение шины постоянного тока ниже 350 В. Защита от перегрева Защита срабатывает, когда мост привода переменного тока перегревается. Защита от перегрузки Остановитесь после работы при 150% номинального тока в течение 60 секунд. Защита от избыточной силы тока Остановки в тех случаях, когда 2,5 раз номинального тока привод переменного тока превышено. Защита торможения Тормозной Блок защита от перегрузки Тормозной резистор защита от короткого замыкания Защита от короткого замыкания Выходная фазовая защита от короткого замыкания Место установки Установите привод переменного тока там, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, пара, попадания воды или любой другой жидкости и соли. Защита окружающей среды Высота Ниже 1000 м Если высота превышает 1000 м, уровень de-rating на 1% для на 100 м увеличивается Макс. 3000 m (Примечание: Максимальная высота для 0,4 до 3 кВт дисков 2000 м. Для использования на высоте более 2000 м, свяжитесь с Inovance.) Температура окружающей среды: -10 ℃ до + 40 ℃ Если температура окружающей среды не находится в этом диапазоне, де-рейтинг на 1.5% на 1 ℃ увеличивается. Максимальная температура: 50 ℃ Влажность Менее 95% RH без конденсации Вибрация Меньше, чем 5,9 m/s2 (0,6 г) Температура хранения -20 ℃ до + 60 ℃
II. Компания и услуги
• Строгое управление производством
Управление 5S, стандартизированное производство и строгие испытания
• Честь нашей компании
Основные патентные технологии Официальные производственные предприятия Сертификация CE ЕС Шэньчжэнь высокотехнологичные предприятия
• Чехлы для использования клиентами
Обратите внимание:Мы не несем ответственности за любые таможенные пошлины или налог на импорт!
Оплата
А. Пожалуйста, сделайте оплату путем безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.
B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылка. Перед оплатой убедитесь, что ваш адрес в Aliexpress совпадает с вашим адресом доставки. В частности, для российских покупателей необходимо указать полное имя (имя, среднее имя, фамилию). Большое спасибо.
C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов/покупки.
Доставка
А. Вся посылка является стандартной упаковкой бумажной коробки или деревянной упаковкой для большого заказа.
B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
C. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.
D. Все пакеты будут отправлены с номером отслеживания.
Отзывы
Ваши положительные отзывы высоко ценятся. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, немедленно свяжитесь с нами, если есть какие-либо причины. Мы сделаем все возможное, чтобы удовлетворить вас.
Если вы удовлетворены нашими продуктами и обслуживанием, пожалуйста, оставьте положительный отзыв (★★★★★) Отзывы для нас. Это очень важно для нас. Большое спасибо заранее.
Свяжитесь с нами
Мы ответим на ваши запросы как можно скорее. Однако обратите внимание, что у нас есть разница во времени 12-16 часов с Западной Европой и разница во времени 8 часов с США, поэтому мы обещаем, что постараемся ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Brake unitBuilt-in
-
CommunicationRS485
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input VoltageSingle phase 220V
-
Output VoltageThree-phase 220V
-
Relay outputNormally open and normally close
-
Вес1.2KG
-
Вес логистики1.200
-
Выходная мощность0.75kw/1.5kw/2.2kw
-
Выходной ток4A/7A/10A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK600B
-
Продано Вsell_by_piece
-

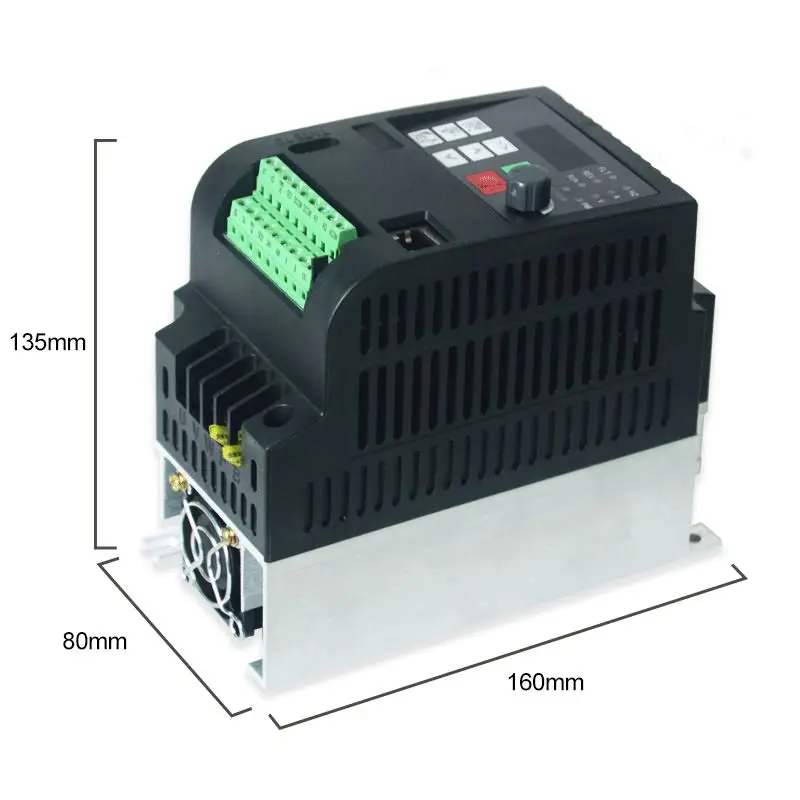

Размер160*80*135
-
Размер логистики - высота (см)13
-
Размер логистики - длина (см)22
-
Размер логистики - ширина (см)15
-
ТипDC/AC Inverters
-
Тип выходаTriple
-
Частота на выходе0-500Hz
