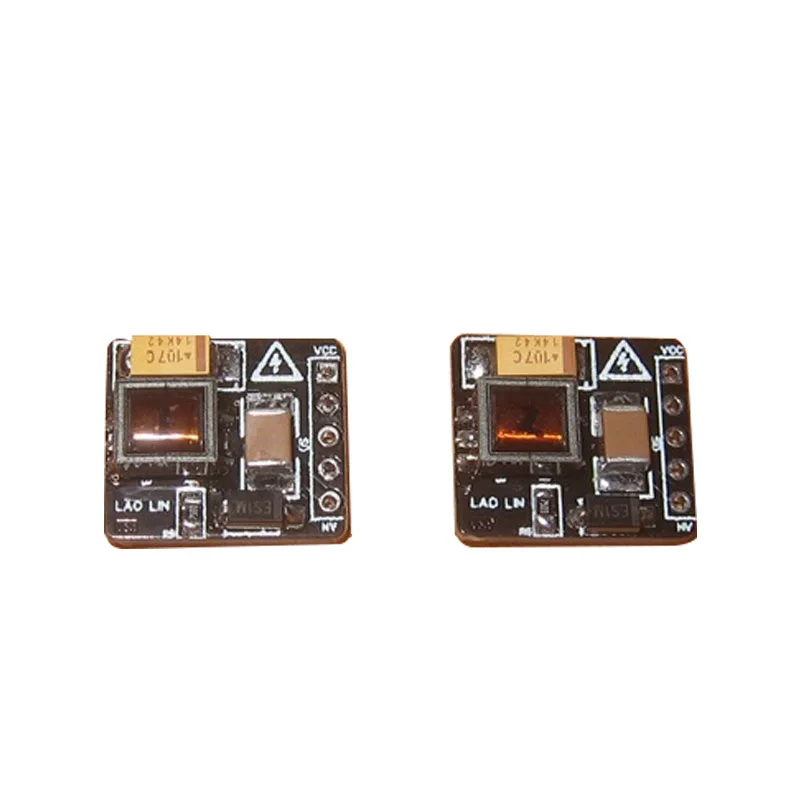

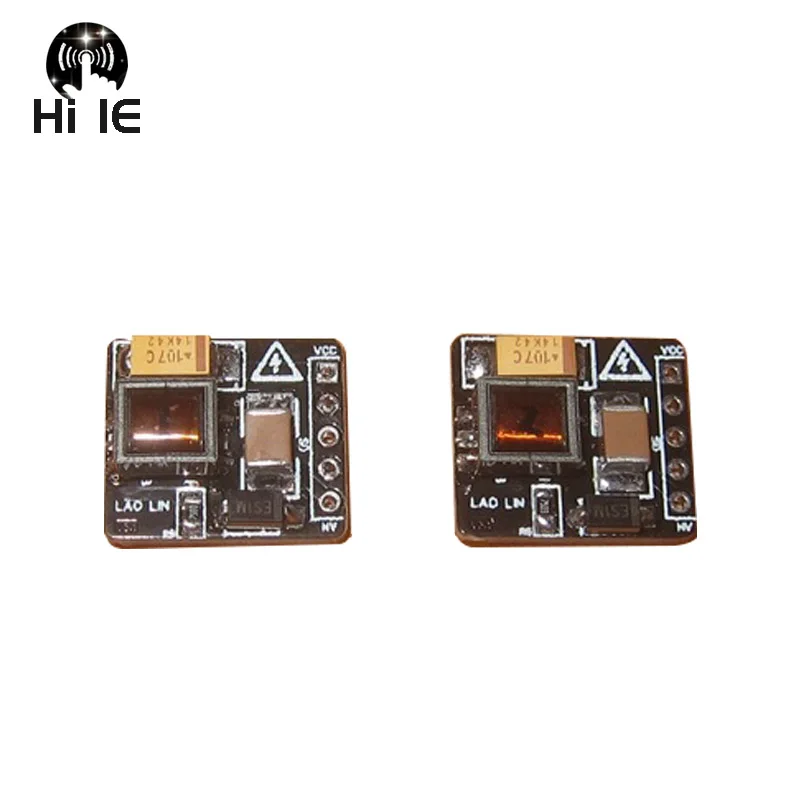

Высоковольтная плата модуля повышения постоянного тока, светящиеся трубки-часы для трубок Nixie с поддержкой литиевой батареи 5 В-9 в до 160 в 170 в

Технические характеристики

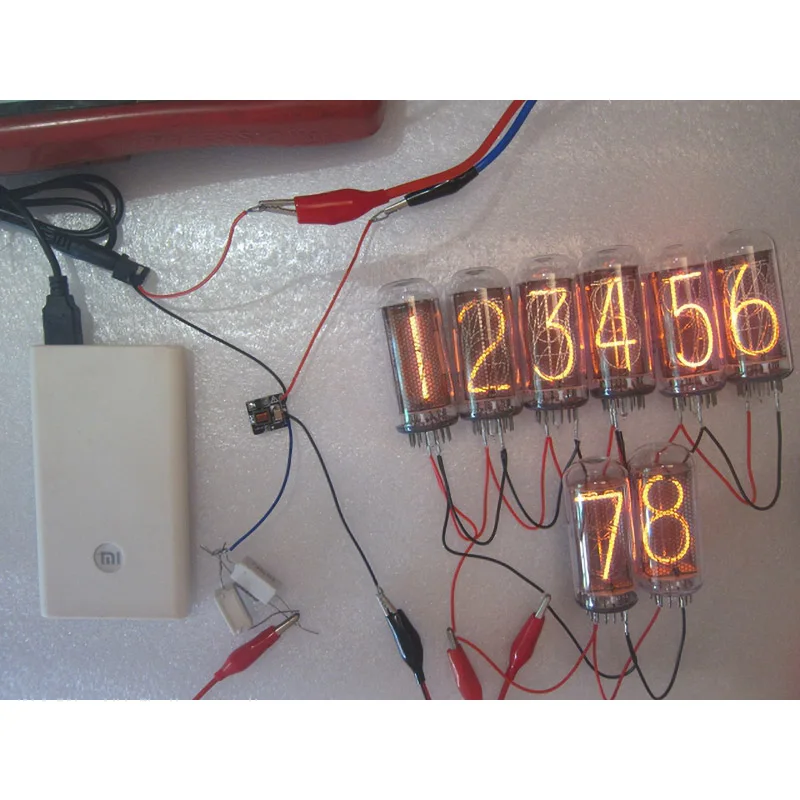

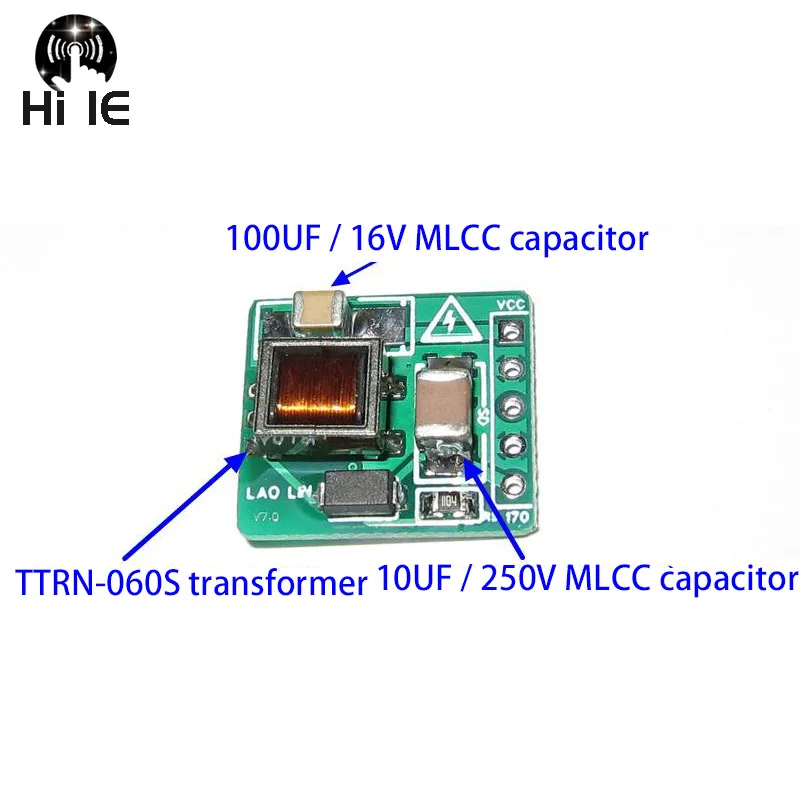

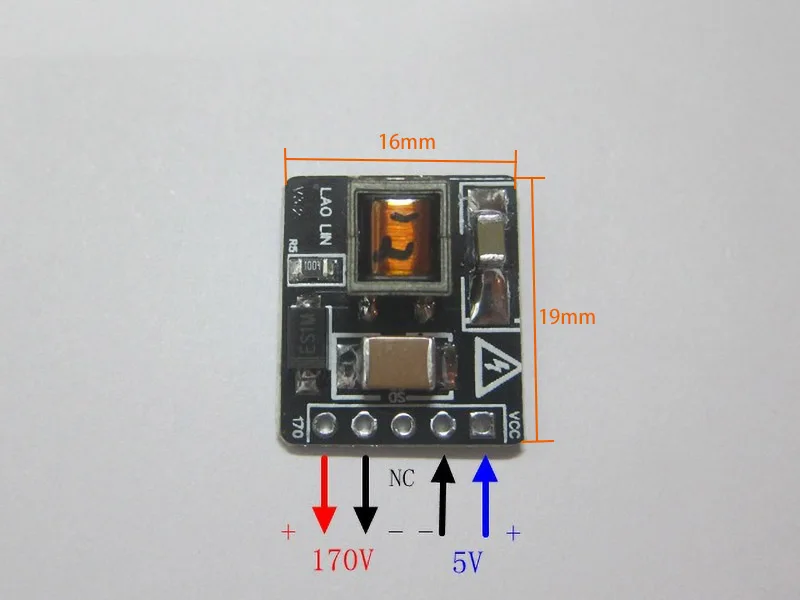

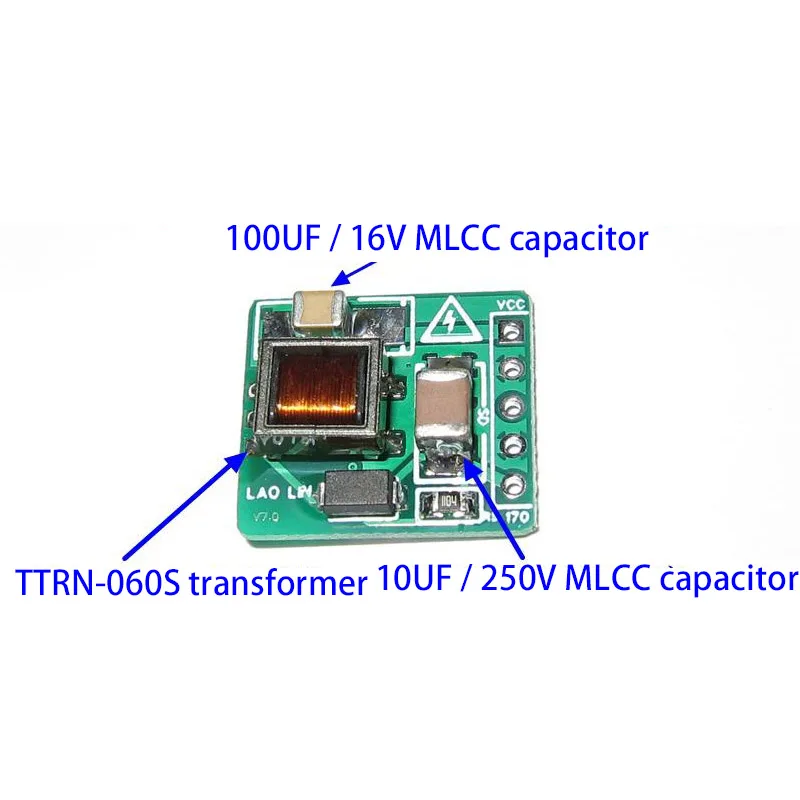

Модуль повышения 5 В-9 в, 170 в, небольшой модуль увеличения, модуль увеличения трубки свечения. Японский трансформатор, работающий в режиме «TTRN-060S», используется для обеспечения высокой мощности. Фильтрующий конденсатор большой емкости используется для обеспечения того, чтобы Выходная рябь была маленькой, и это не так просто, чтобы мешать другим периферийным схемам. Вход 5 в может приводить восемь в-14, в-12 светящихся трубок, но поскольку рабочий ток большой, падение напряжения, вызванное линией, также велико, пожалуйста, убедитесь, что входное напряжение в конце модуля не ниже 4,3 в, в противном случае выходное напряжение будет значительно недостаточно. В связи с большим входным током, пожалуйста, расположите его как можно ближе к порту ввода питания. Пожалуйста, используйте толстый провод для прямого подключения интерфейса питания и входного конца модуля. Не используйте кабель DuPont или макетную плату. Вход литиевого аккумулятора 3,7 В может вместить до 6 В-14 и 12 светящихся трубок, но эффективность низкая. Рекомендуется использовать четыре светящиеся трубки. Максимальный выходной ток-20 мА, который может вместить восемь в 18 больших светящихся трубок, но тепло очень велико. Рекомендуется, чтобы длительный рабочий ток не был выше 18 ма. При необходимости в высоком токе в магазине рекомендуется приобрести модуль поддержки 12 В. Размер: 19 мм * 16 мм * 8 мм (160 в версия 7 мм толщина)
