Высоковольтная Модульная плата постоянного тока, светящиеся трубки, часы для Nixie Tubes, поддержка литиевой батареи 5 В-9 в до 160 в 170 в
5V-9V rise 170V небольшой модуль boost, модуль boost glow tube.
Японский TTRN-060S трансформатор используется для обеспечения достаточной мощности. Конденсатор фильтра большой емкости используется для обеспечения того, чтобы Выходная Пульсация была небольшой, и это не так просто мешать другим периферийным схемам.

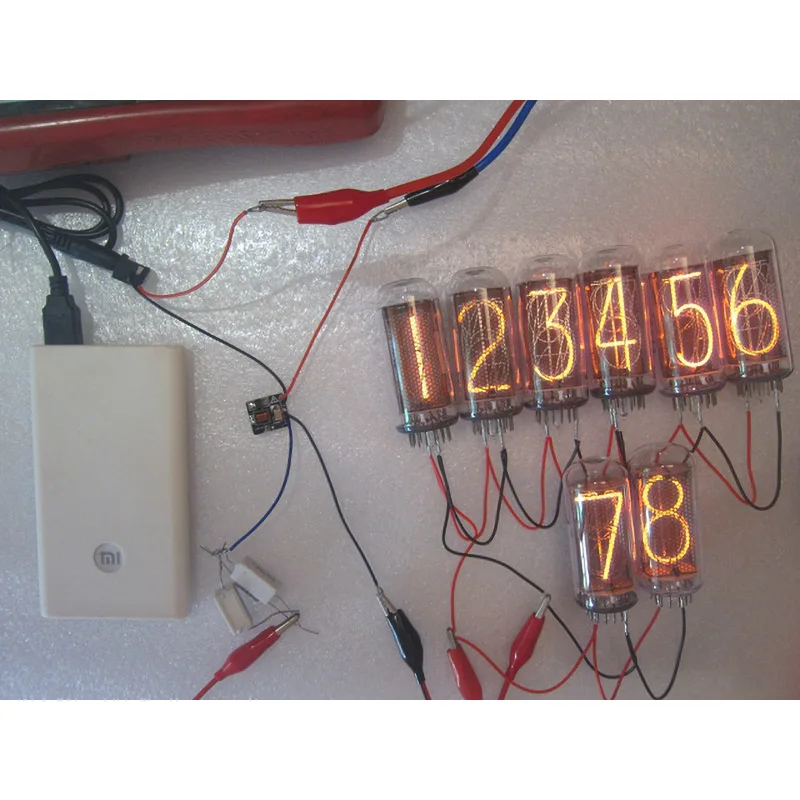

Вход 5 в может управлять 8 в-14, в-12 светящихся трубок, но поскольку рабочий ток большой, падение напряжения, вызванное линией, также велико, пожалуйста, убедитесь, что входное напряжение на модуле конец не ниже 4,3 V, в противном случае, выходное напряжение будет значительно недостаточно. В связи с большим входным током, пожалуйста, расположите его как можно ближе к входному порту питания. Используйте толстый провод для прямого подключения интерфейса питания и входного конца модуля. Не используйте кабель DuPont или макетную плату.

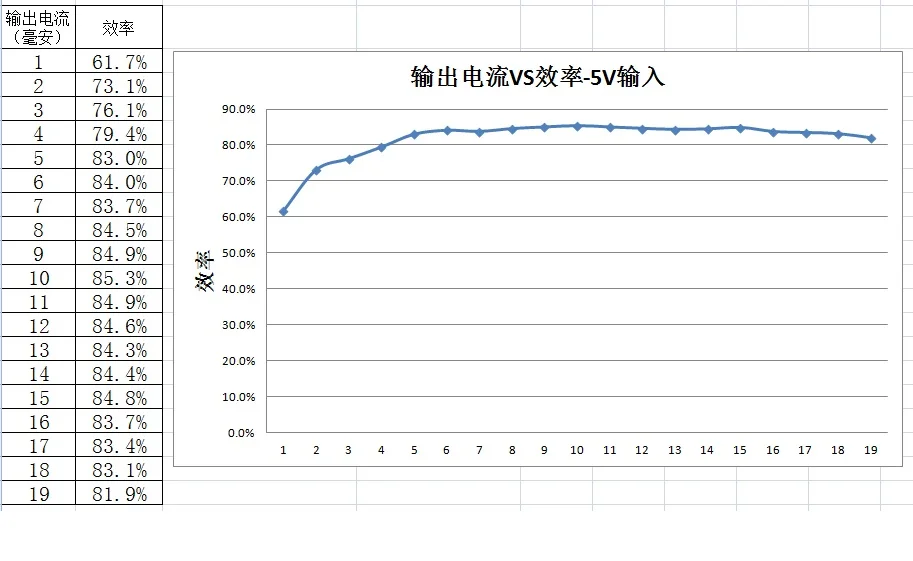

3,7 V литиевая батарея Вход может управлять максимум шести-14 во время езды в 12 светящиеся трубки, но эффективность о низком заряде. Рекомендуется управлять четырьмя светящимися трубами.
Максимальный выходной ток составляет 20 мА, который может управлять восемью большими светящимися трубками в 18, но тепло очень велико. Рекомендуется, чтобы долгосрочный рабочий ток не превышал 18 мА. Рекомендуется купить модуль 12 в boost в магазине, если необходим высокий ток.

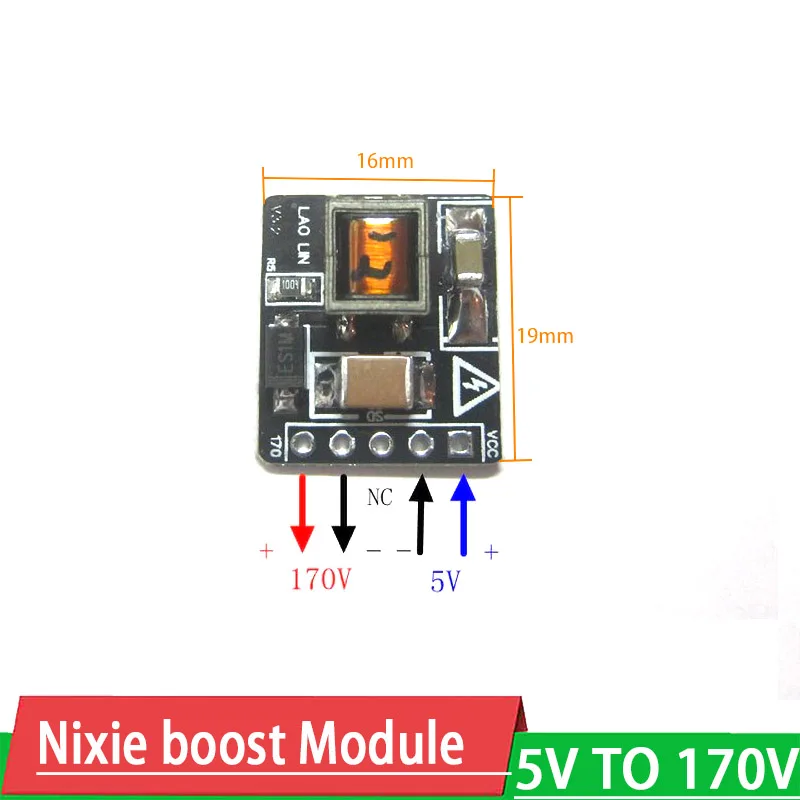

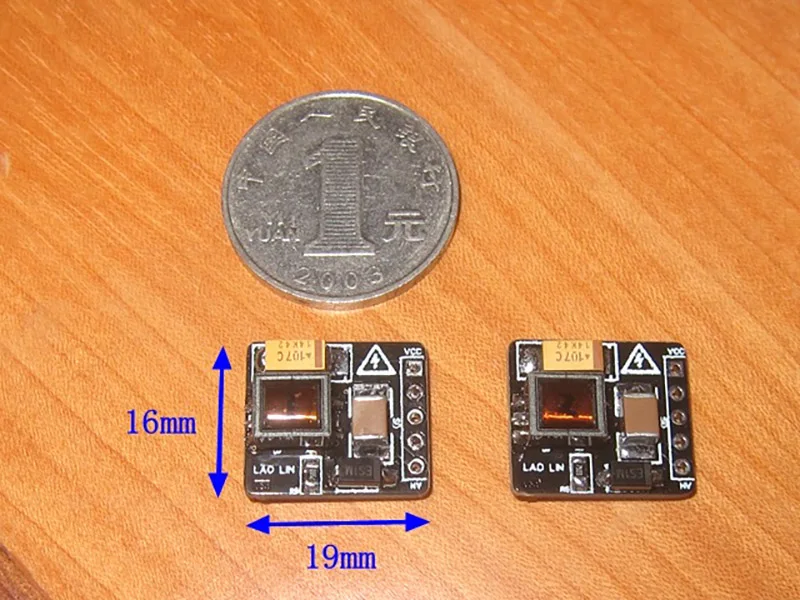

Размер: 19 мм * 16 мм * 8 мм (160 в версия 7 мм толщина)
