1 шт. оптический поток Сенсор модуль точечной зависания Управление ...
1 Отзывов
11 Заказов
1 139,05₽

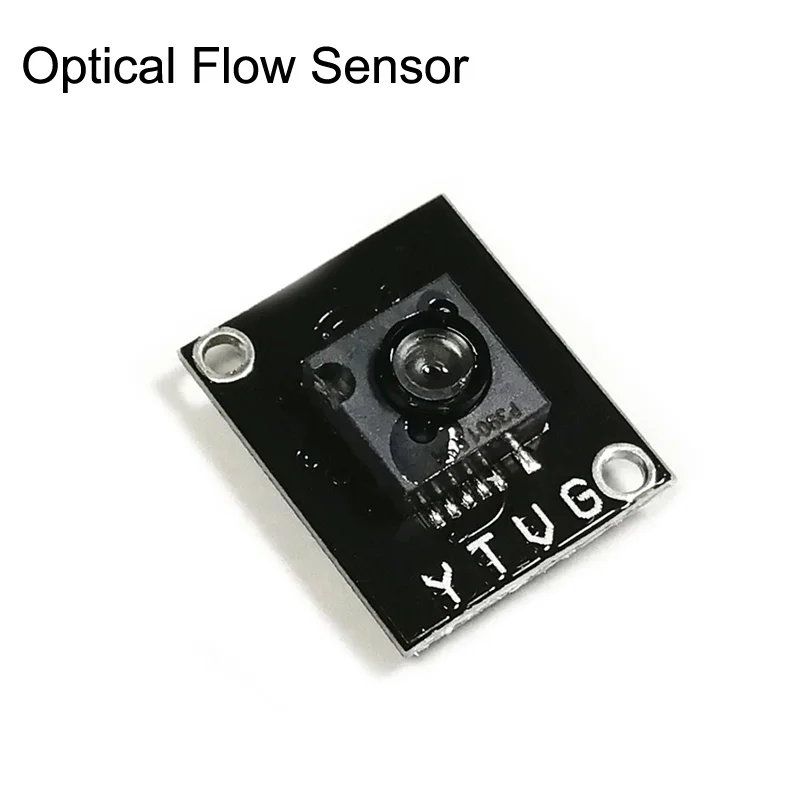

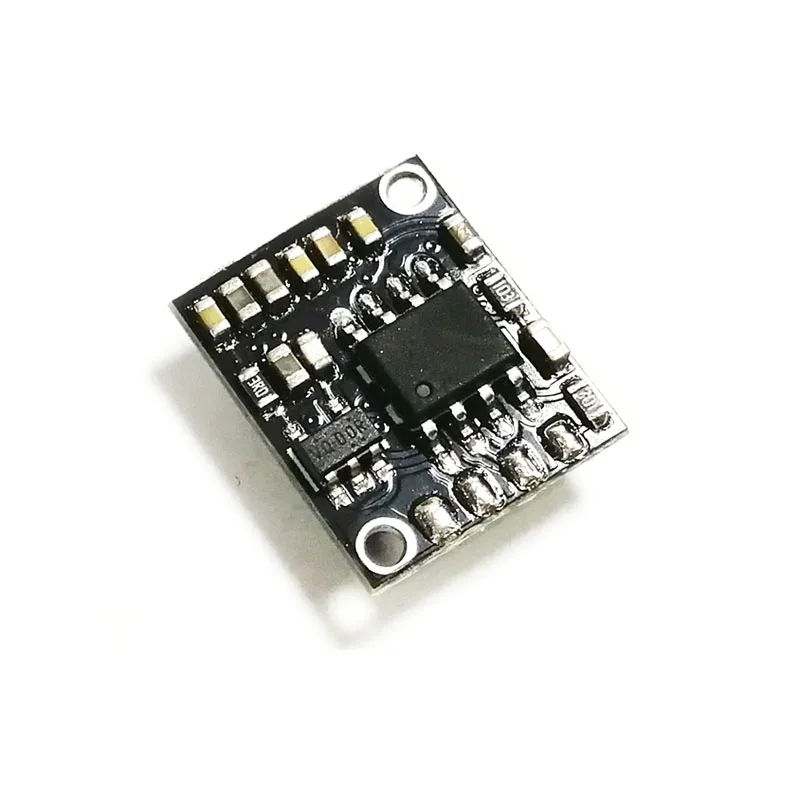

Мини-оптический датчик потока, контроль точки парения, положение полета, Устойчивый модуль оптического потока, плата для FPV Quadcopter Drone DIY
Формат данных также совместим с прекращенным продуктом Cheerson CX-OF, уже поддерживаемым ArduCopter.
Примечание:
После получения модуля, вам нужно подключить модуль к вашему собственному управлению полетом с помощью провода, а затем настроить программу с вашей головой вниз.
Возможно, вам понадобится Электрический паяльник.
Невозможно играть с этим модулем без определенной основы навыков.
Пожалуйста, подумайте дважды перед оплатой заказа!
Характеристика:

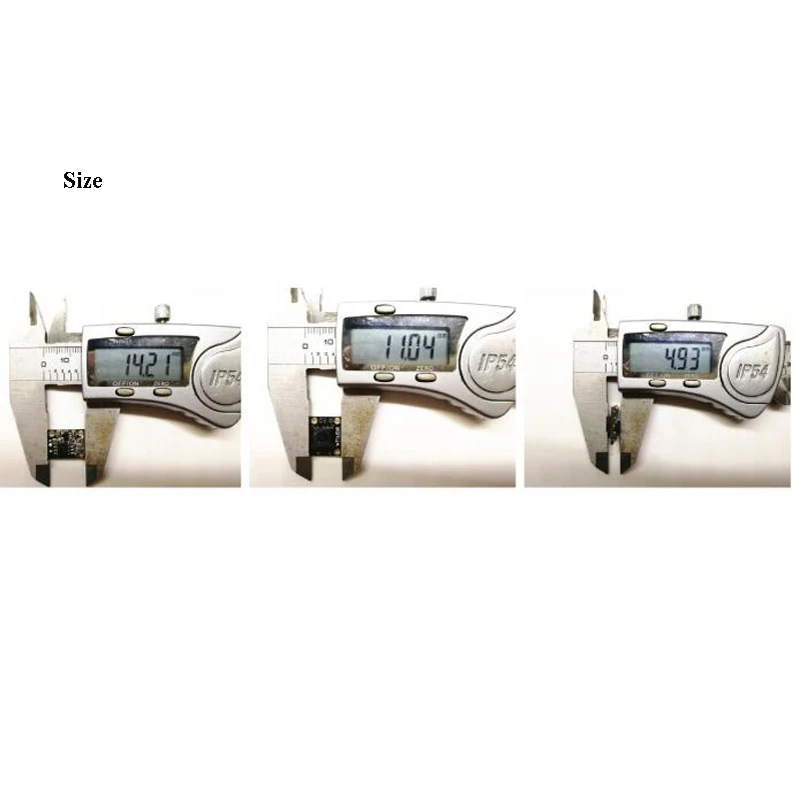

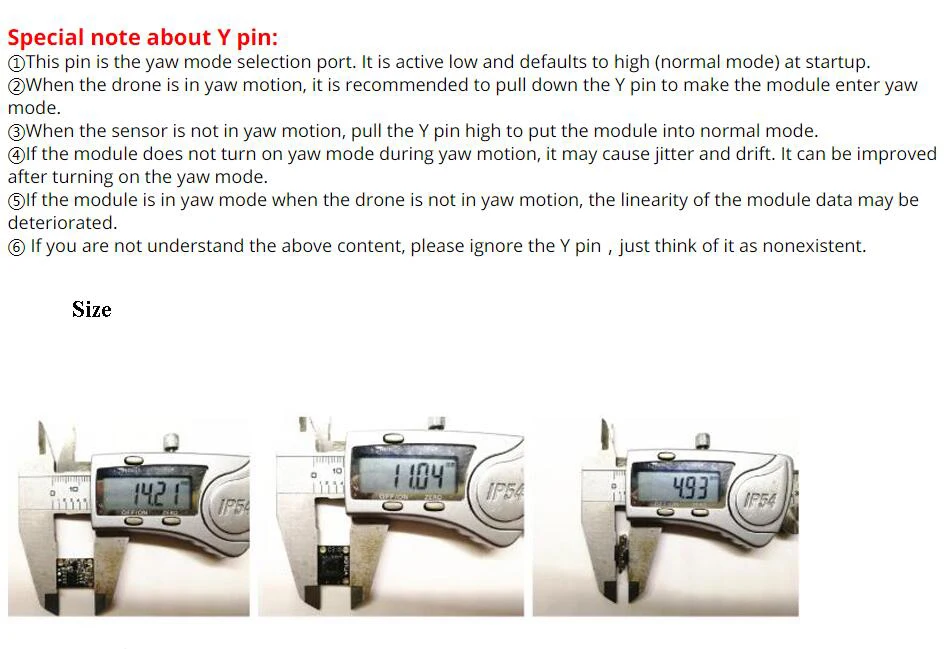

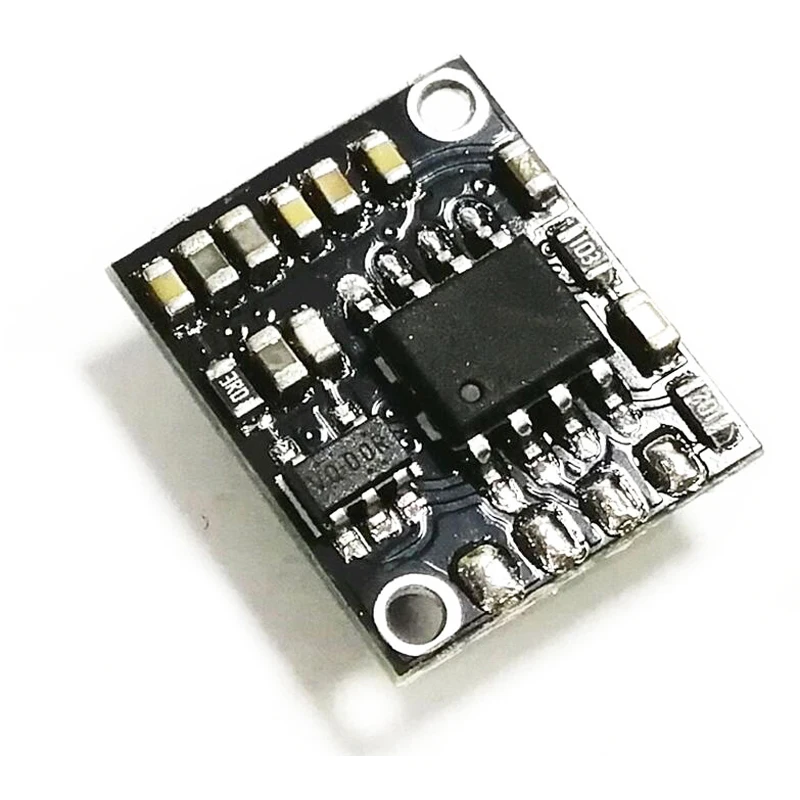

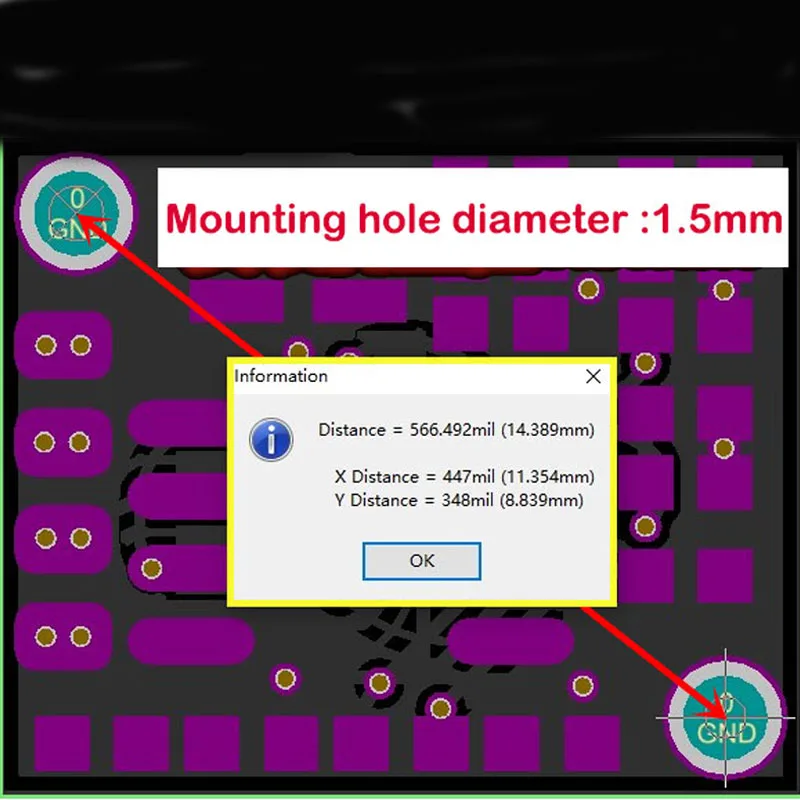

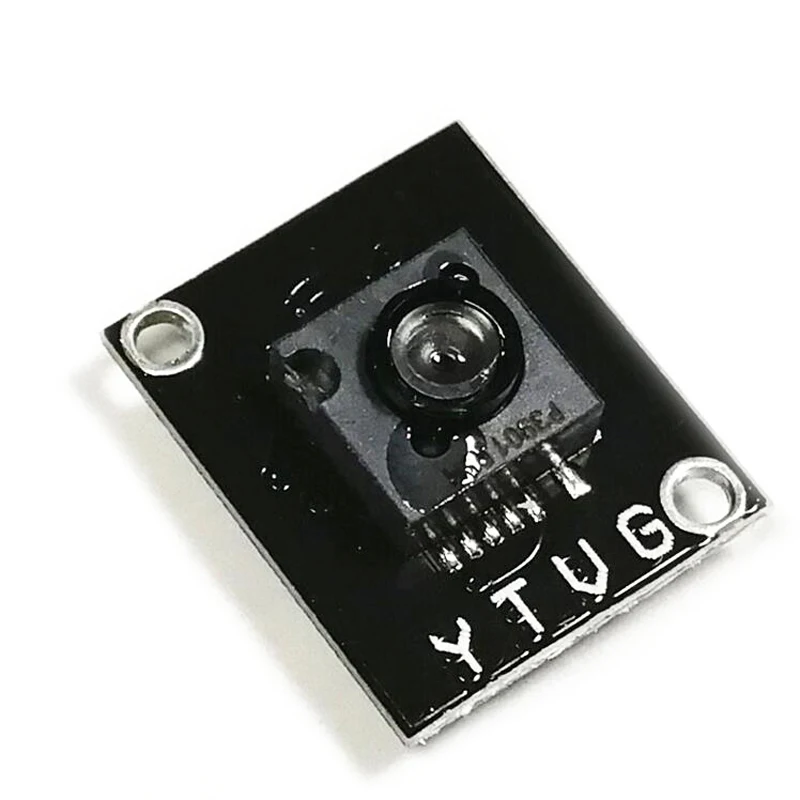

1.• Размер: 14x11x5 мм очень маленькие, только 0,6 г, но при этом производительность очень хорошая. Крытый обычной лампы также может использоваться на керамическая плитка для пола
2.Никаких схем! Нет исходного кода! Не открывайте источник!

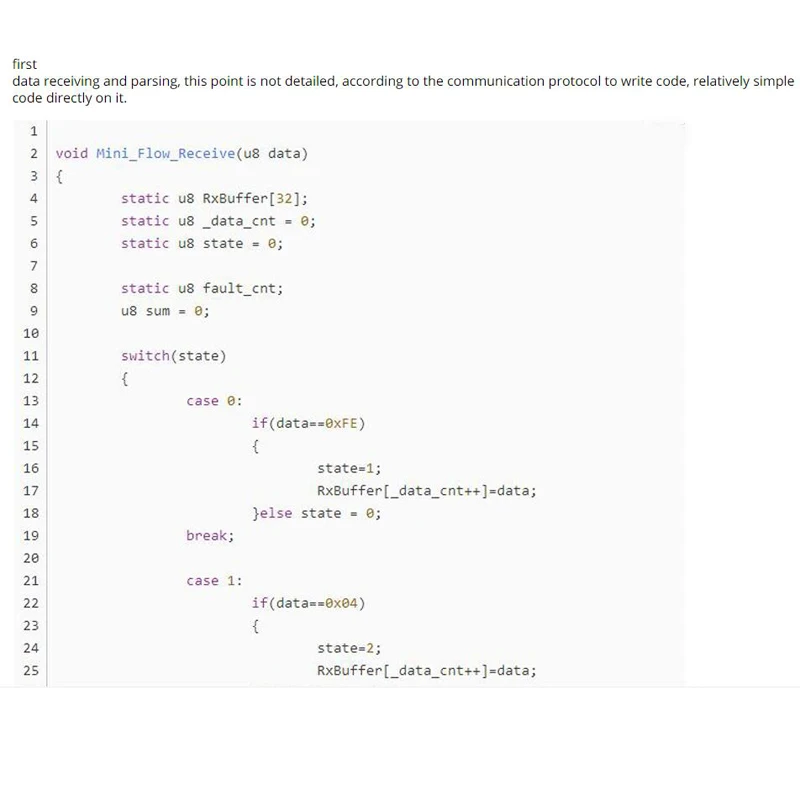

Интерфейс модуля и протокол:

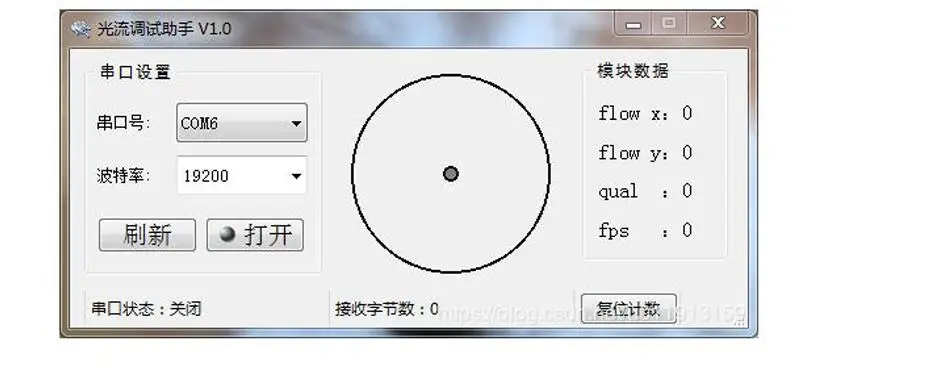

Этот модуль отправляет информацию о данных на компьютер через последовательный порт.
Характеристики данных:
А.8-bit data бит, без проверки бит, 1 бит стоп-бит, скорость передачи данных набор для 19200bps.
B.Частота передачи данных: около 66fps частота кадров в секунду для передачи данных на хост.
C.Другие: если смещение двух последовательных кадров слишком маленькое, 0 будет выходным, а затем данные будут выводиться, когда будет достаточно смещения.
Описание:
А.Заголовок-это фиксированные два байта: OxFE (заголовок), 0x04 (количество байтов);
B.DATAO, DATA1-это низкие и высокие восемь бит потока-x, а именно fow-x = (int16)(DATA1 <8) (DATA0) :
C.DATA2, DATA3-это низкие и высокие восемь бит потока-y, то есть, flow-y = (int(DATA3 <8)(DATA2);
D.Последний, но один байт-это контрольный байт, который является совокупным значением четырех байтов data0-data3, то есть SUM = DATAO + DATA1 + DATA2 + DATA3; создание сетей для идентификации и перевода.
Е.Предпоследний байт-это качество окружающей среды Земли;
F.Последний байт-это Идентификатор Конца пакета, фиксированный как OXAA;
Тестирование:

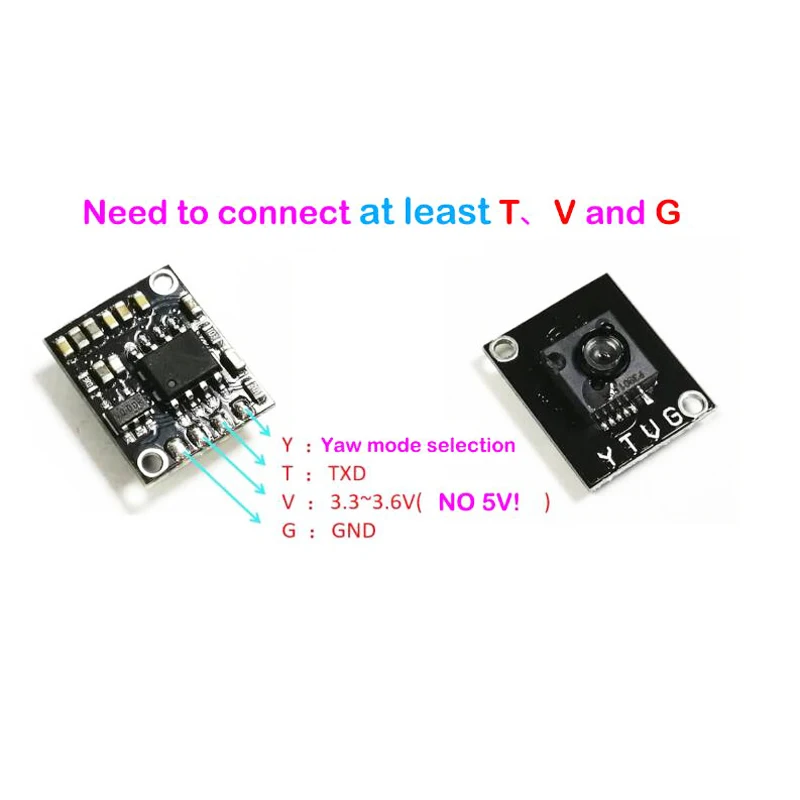

Сначала положите его на управление полетом. Вот как я его подключил.
Я использовал Электрический паяльник для сварки трех проводов dupont к модулю, а затем непосредственно подключил их к последовательному порту управления полетом. Примечание: входное напряжение 3,3-3,6 v. Напряжение слишком низкое, чтобы модуль работал должным образом и может повредить модуль, если он тожеВысокий.
Посылка включает в себя:
1 шт. оптический датчик потока
