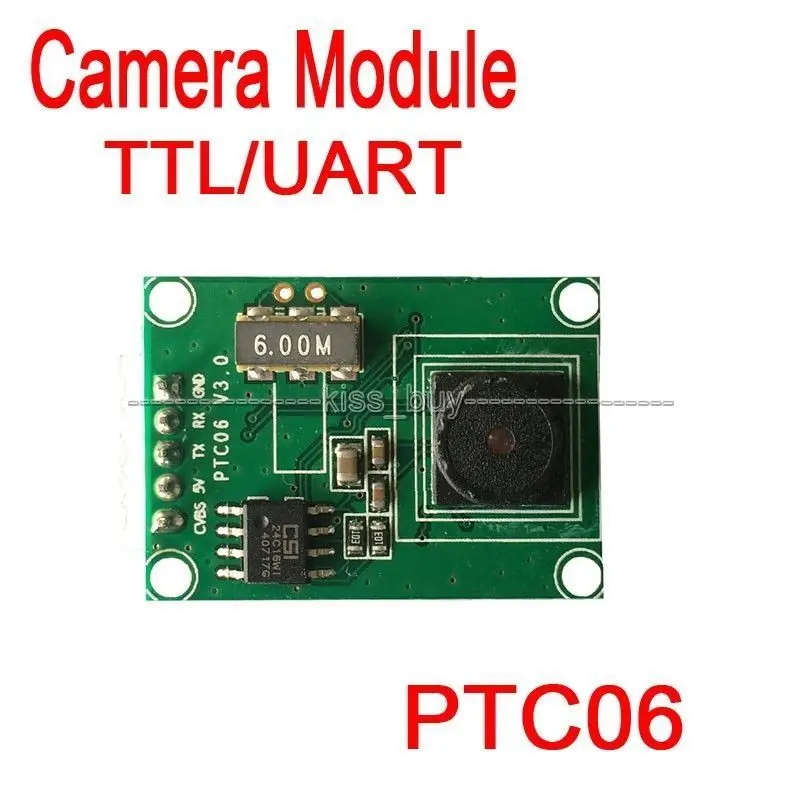

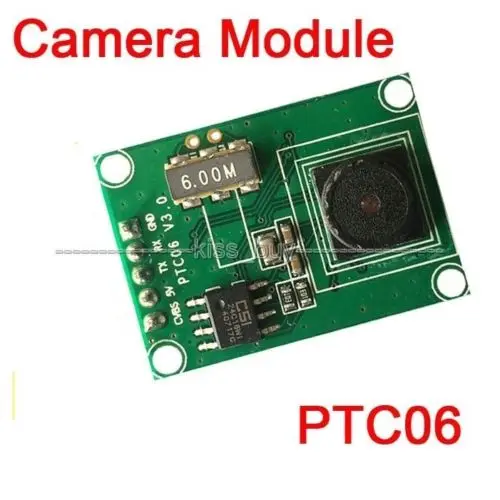

Микро-серийная камера PTC06 и внешний интерфейс, использует стандартный разъем с 5 контактами 2,0 мм; Для последовательного управления фотографиями, по-прежнему фотографии, читающие приложения, вам нужно только использовать GND, RX, TX, VCC, эти четыре сигнальные линии, Если Вы производите виртуальное видео приложения, необходимо использовать только сигнал CVBS.
Примечание: TX и RX представляет собой 3,3 V TTL уровень сигналов.В случае, если камера размытие, вы можете настроить фокусное расстояние объектива на завинчивания для того, чтобы получить более четкую картинку. Параметр:
Размер платы модуля: 28 мм * 20 мм * 9 мм (не высота розетки)
Тип датчика изображения: CMOS 1/4 дюйма
Изображение пикселей: 300000
Размер пикселей: 5,6 мкм * 5,6 мкм
Формат выхода: Стандартный JPEG / M-JPEG
Баланс белого: автоматический
Экспозиции: Автоматическая
Коэффициент усиления антенны: Автоматическая
Затвор: Электронный роллер затвора
Отношение сигнал/шум: 45DB
Динамический диапазон: 60 дБ
Максимальный аналоговый коэффициент усиления: 16 дБ
Рамка Dayton: 640*480 30fps
Режим СКАНИРОВАНИЯ: Прогрессивное сканирование
Угол обзора: 120 градусов (опционально)
Расстояние наблюдения: 5 метров (максимум 15 метров, регулируемый)
Размер изображения: по умолчанию VGA (640*480) опционально QVGA (320*240)
Инфракрасный светильник ночного видения: опционально
Серийная скорость: по умолчанию 115200
Рабочий ток: 100 мА
Рабочее напряжение: DC3.3V-5V (рекомендуется 5 В)
Интерфейс связи: TTL / URAT (TX, RX, GND)

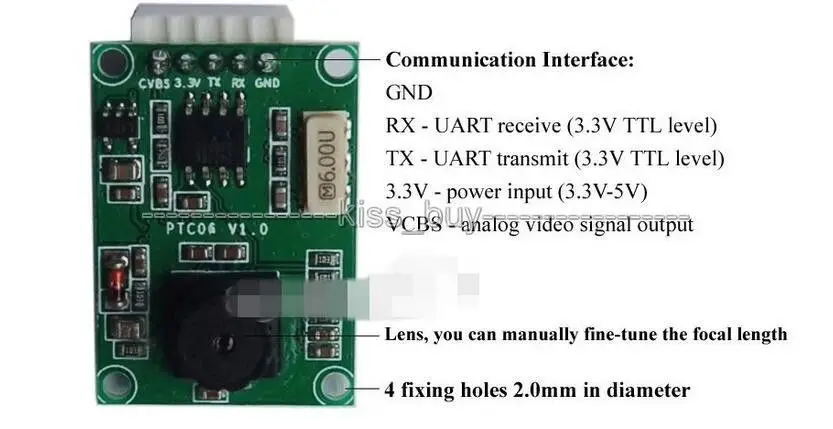

Связь Интерфейс:GNDRX - UART получать (3,3 V TTL уровень)TX - UART передачи (3,3 V TTL уровень)3,3 V-Потребляемая мощность (3,3 V-5V)VCBS-аналоговый выход видеосигнала
