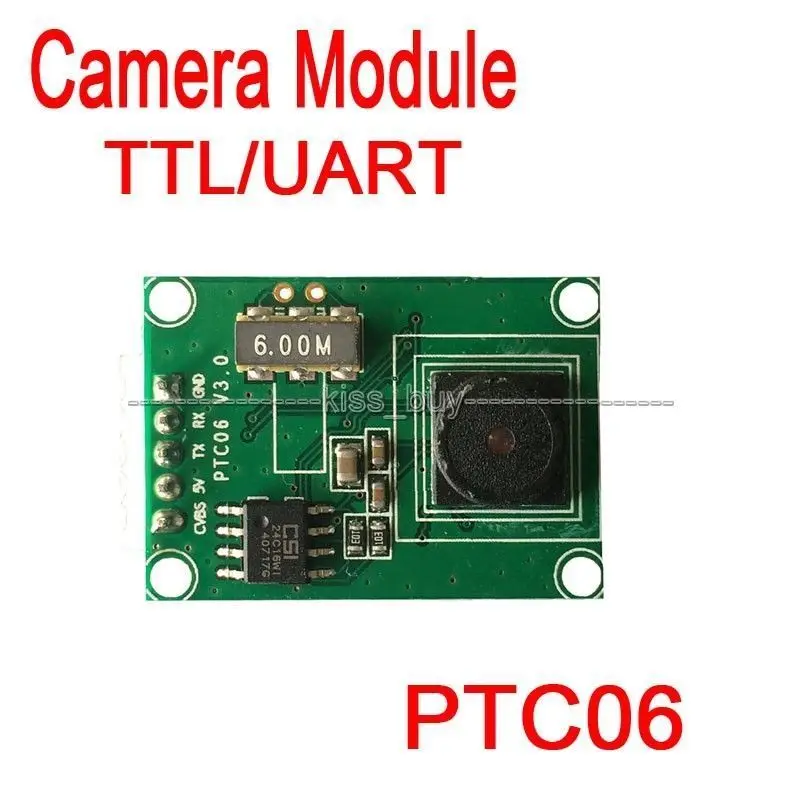

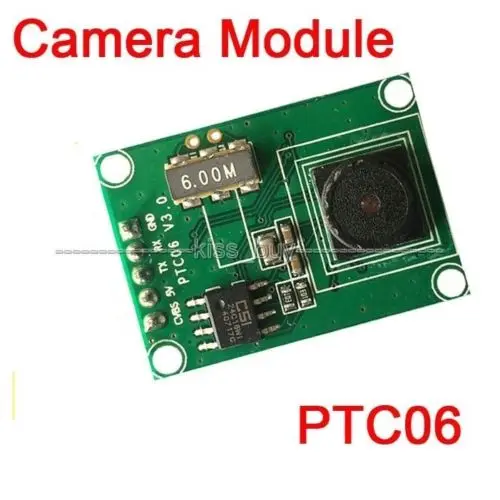

PTC06 микро серийная камера Модуль и внешний интерфейс использует стандартный 5pin 2,0 мм шаг разъем; Для последовательного управления фотографии, все еще изображения чтения приложения, вам нужно только использовать GND, RX, TX, VCC, эти четыре сигнальные линии, Для вывода виртуальных видеоприложений необходимо использовать только сигнал CVBS.
Примечание: TX и RX представляет собой 3,3 V TTL уровень сигналов.Если камера размыта, вы можете настроить фокусное расстояние объектива путем завинчивания, чтобы получить четкое изображение.Параметр:
Размер платы модуля: 28 мм * 20 мм * 9 мм (не высота розетки)
Тип датчика изображения: CMOS 1/4 дюйма
Пиксели изображения: 300000
Размер пикселя: 5,6 мкм * 5,6 мкм
Формат вывода: Стандартный JPEG / M-JPEG
Баланс белого: автоматический
Экспозиция: Автоматическая
Коэффициент усиления: автоматический
Затвор: Электронный катящийся затвор
SNR: 45 дБ
Динамический диапазон: 60 дБ
Максимальный аналоговый коэффициент усиления: 16 дБ
Рамка Dayton: 640*480 30 кадров в секунду
Режим СКАНИРОВАНИЯ: Прогрессивное сканирование
Угол обзора: 120 градусов (опционально)
Расстояние наблюдения: 5 метров (максимум 15 метров, регулируемый)
Размер изображения: по умолчанию VGA (640*480) дополнительно QVGA (320*240)
Инфракрасный светильник ночного видения: опционально
Серийная скорость: по умолчанию 115200
Рабочий ток: 100 мА
Рабочее напряжение: DC3.3V-5V (рекомендуется 5 В)
Интерфейс связи: TTL / URAT (TX, RX, GND)

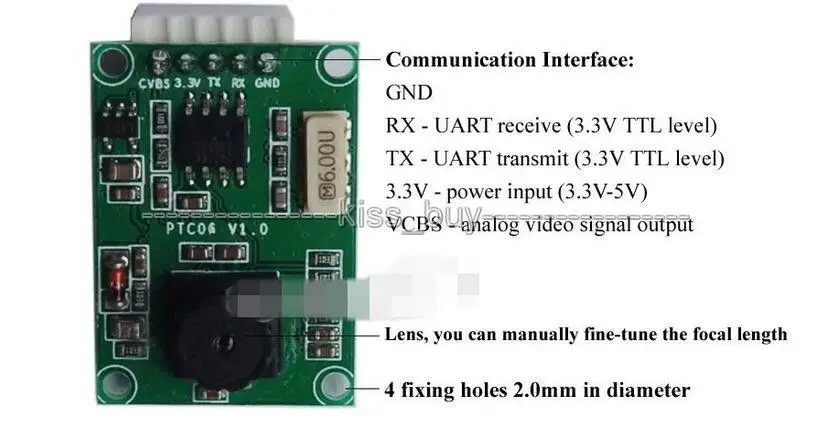

Интерфейс связи:GNDRX - UART получать (3,3 V TTL уровень)TX - UART передачи (3,3 V TTL уровень)3,3 V-Потребляемая мощность (3,3 V-5V)VCBS-аналоговый выход видеосигнала
