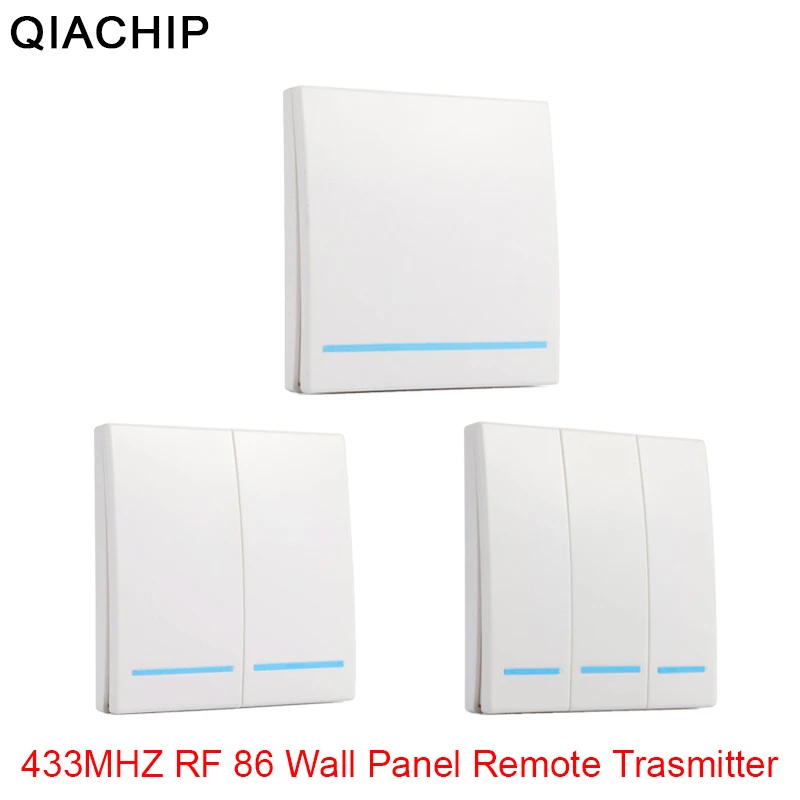

Универсальный беспроводной пульт дистанционного управления QIACHIP 433 МГц 86 настенный передатчик приемник 1 2 3 кнопки для домашнего освещения

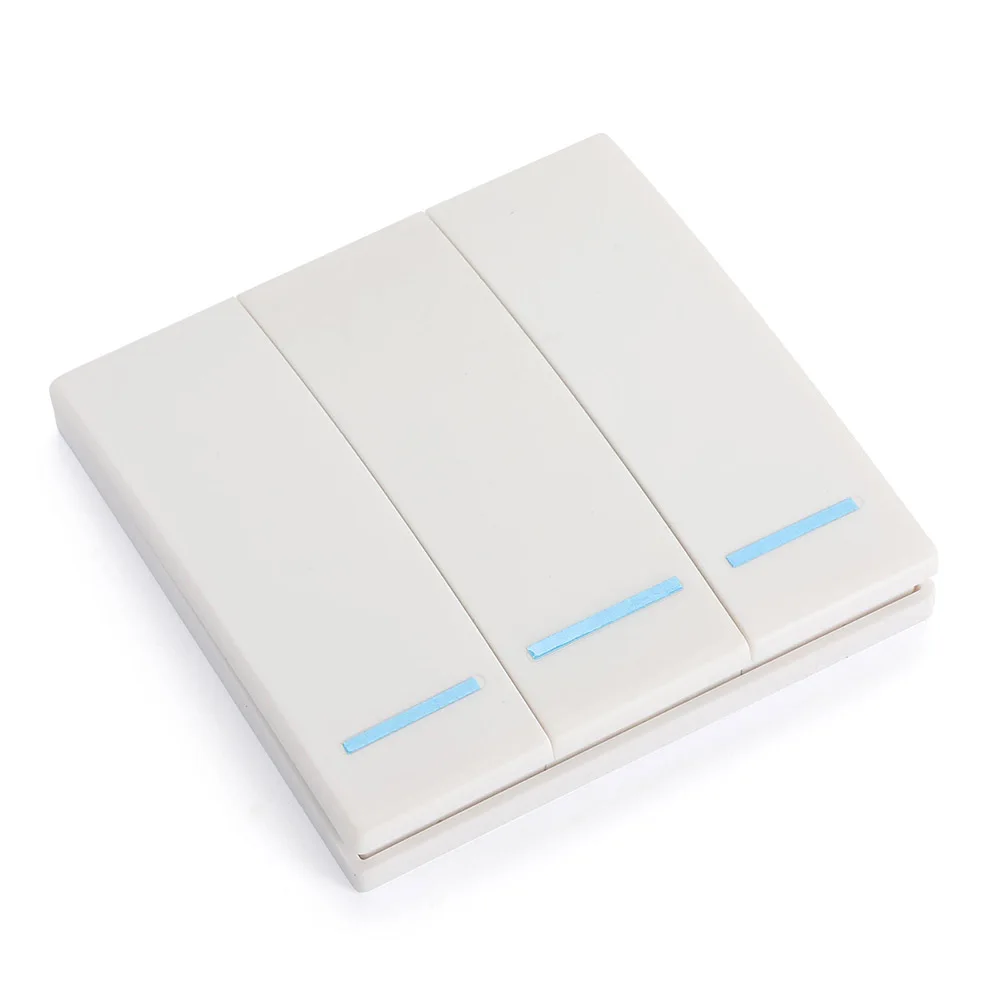

Передатчик стеновой панели:

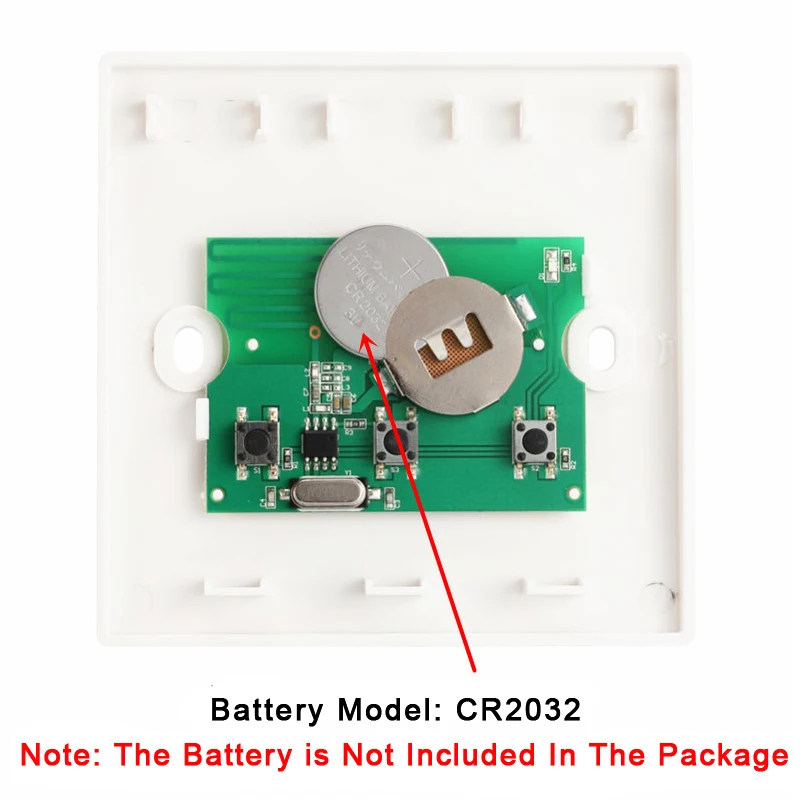

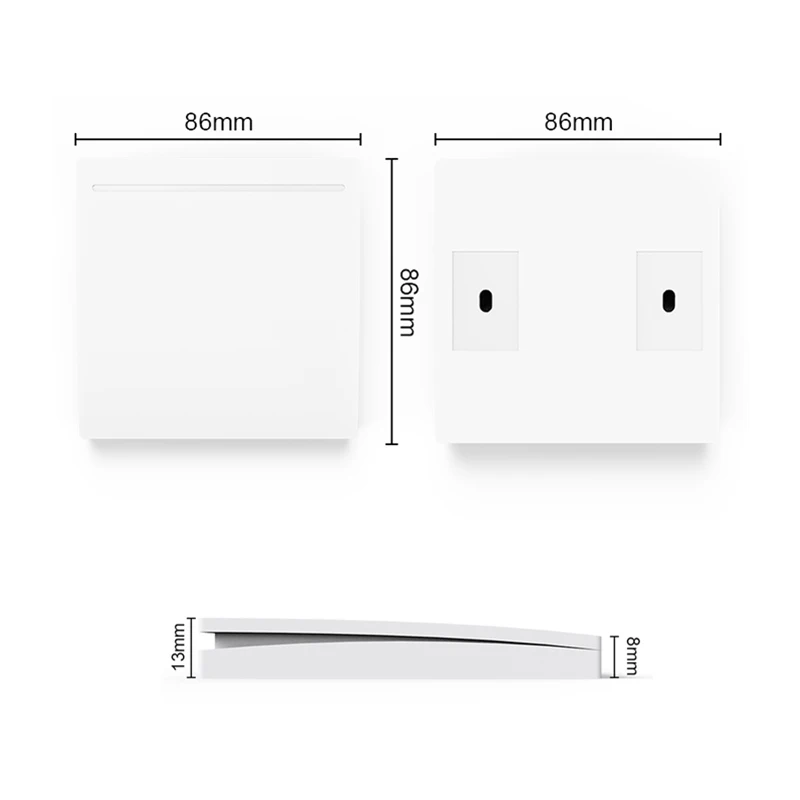

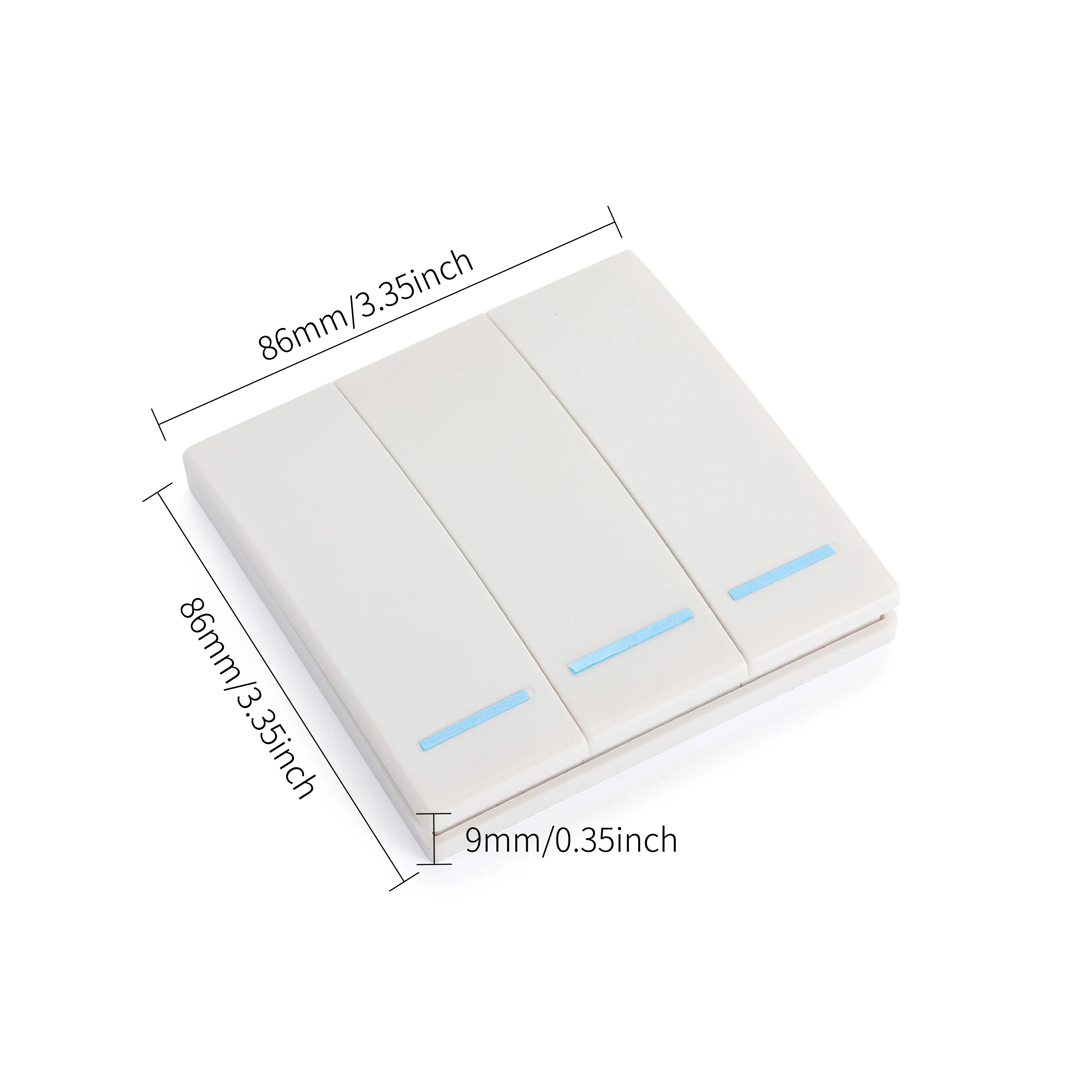

Номер модели: QC-WP04433-1Номер модели: QC-WP04433-2Номер модели: QC-WP04433-3Рабочая частота: 433 МГцМодель аккумулятора: CR2032 (посылка не входит в комплект)Размеры: 86 мм x 86 мм x 13 ммРасстояние: в помещении (20 метров) на открытом воздухе (80 метров)Технические данные приемника:Входная мощность: 85 В-250 В переменного токаТок в режиме ожидания: <5 мАЧастота RF: 433 МГцРежим работы RF: супергетеродинныйЧувствительность приема: >97dbmРасстояние передачи: 20-50 м (открытое пространство)Режим декодирования: Программное обеспечение MCU декодированиеУдаленное Хранение: 20 шт.Поддержка удаленного типа: код обучения 1527 кодРежим работы: Мгновенный, тумблер, фиксацияРазмер печатной платы: 53,8*31,2 мм

Технические данные приемника:

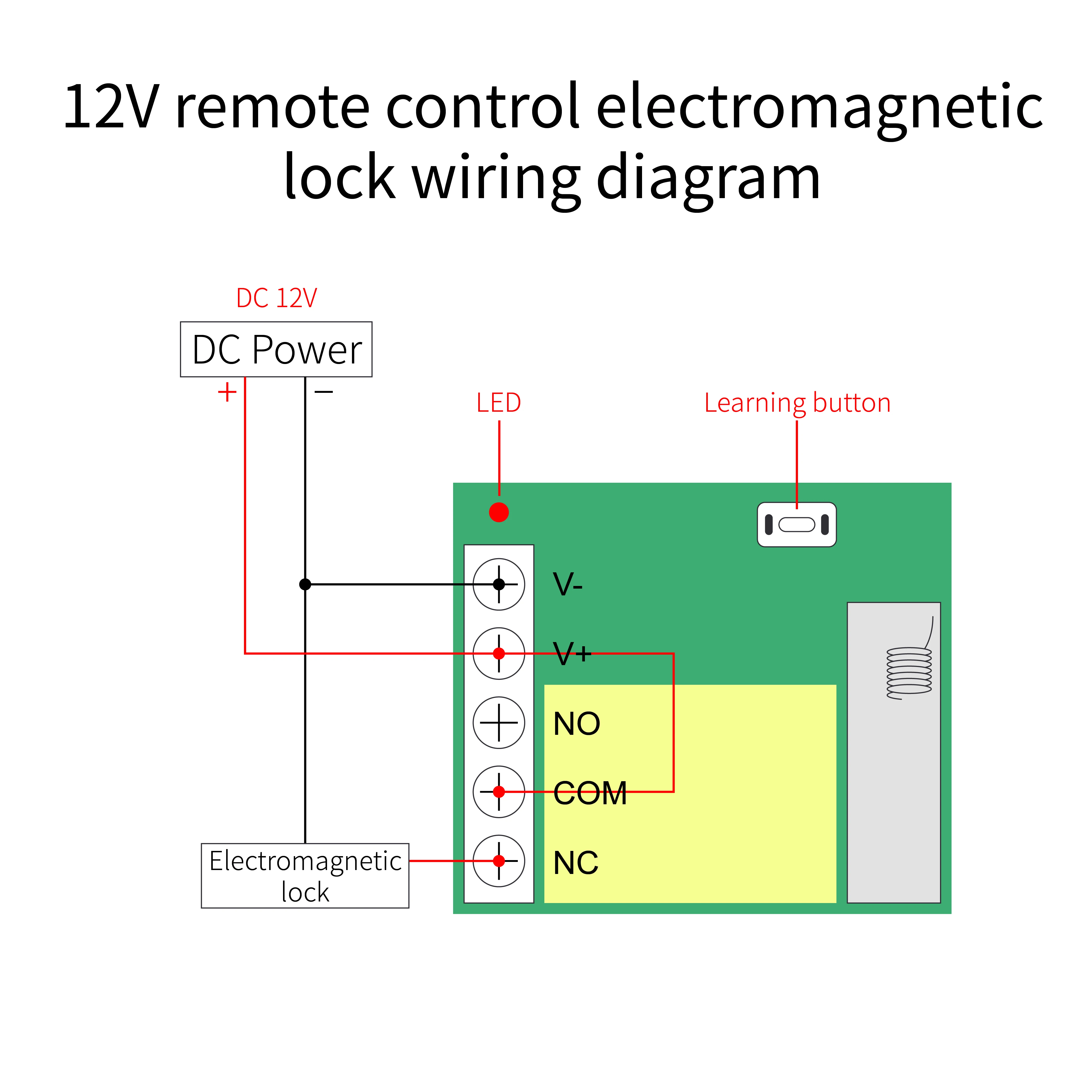

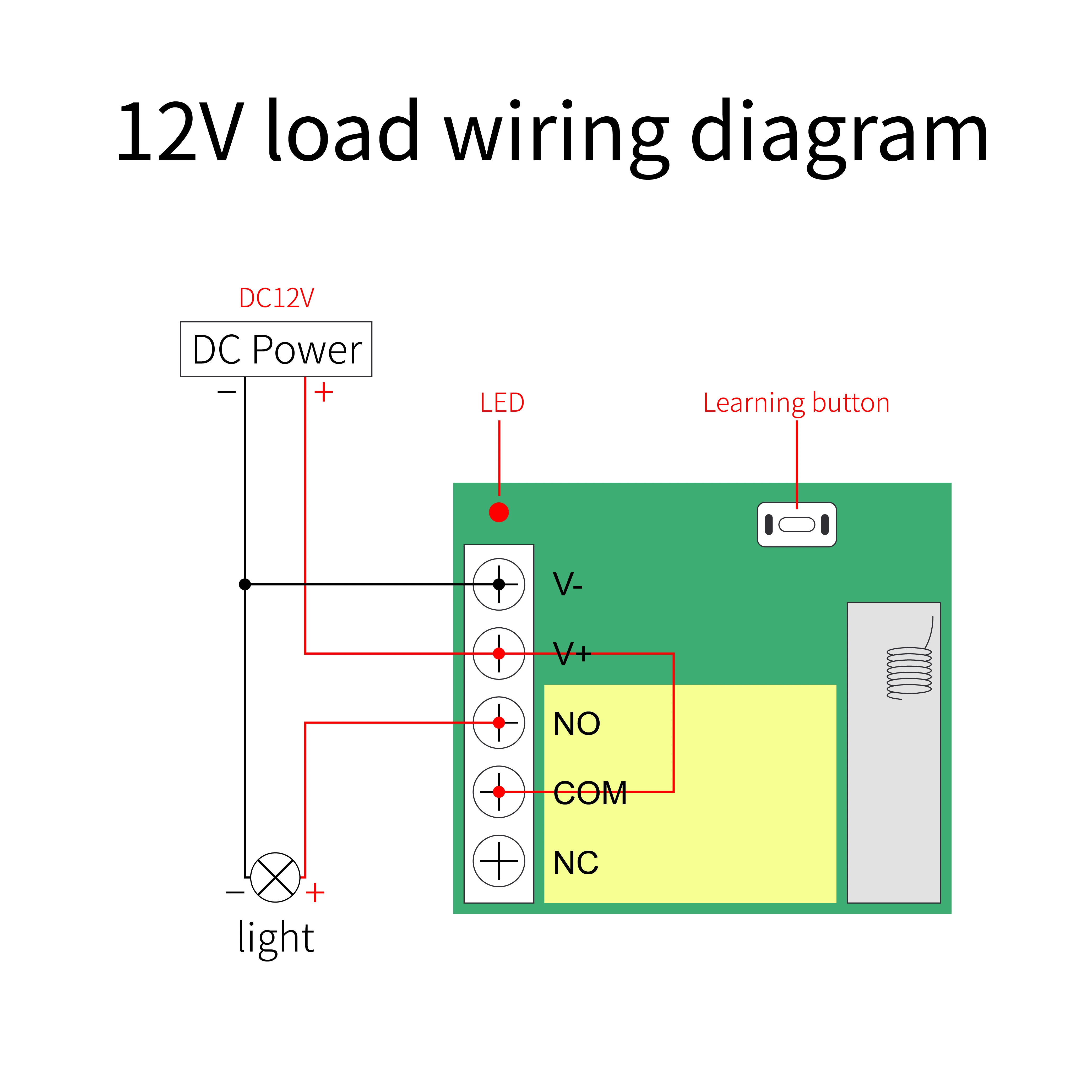

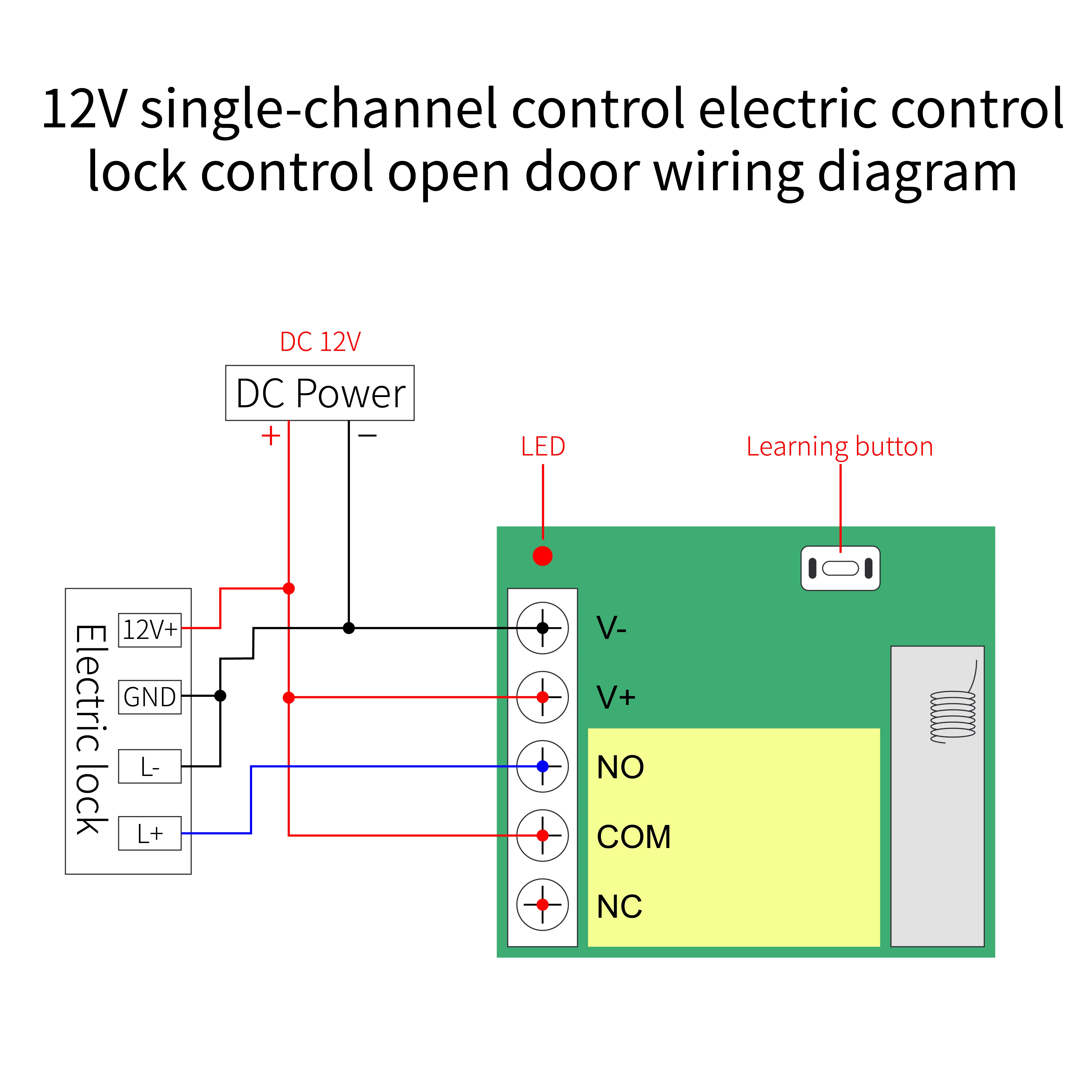

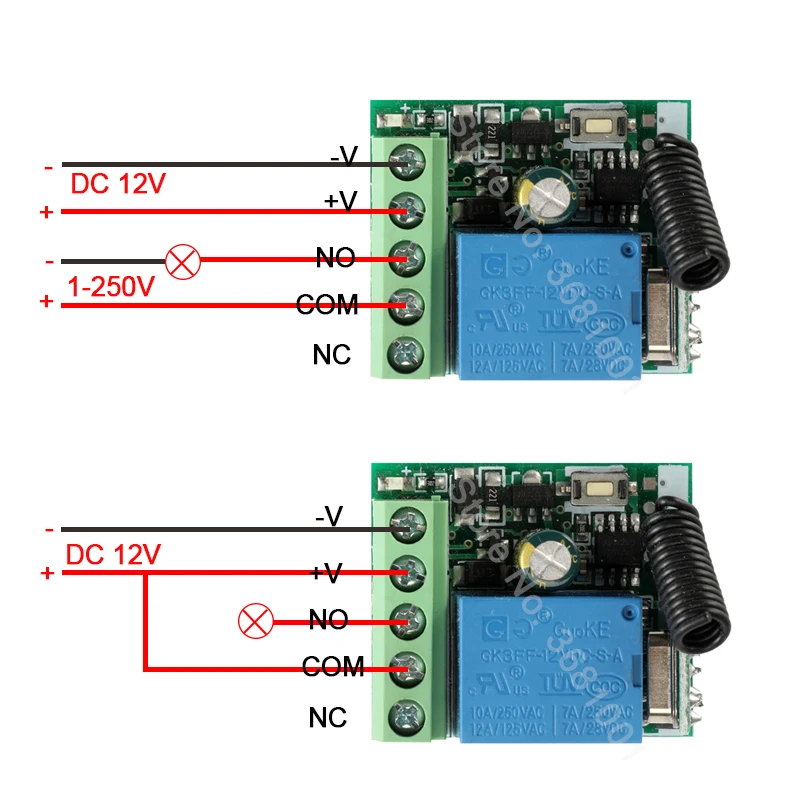

Номер модели: KR1201B-4Входное напряжение: 12 ВРабочий ток: 10AМаксимальная мощность нагрузки: 110 ВтЧастота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s)

Инструкции:

Первый шаг: Очистите память приемникаНажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода, все пульт дистанционного управления больше не может работать.Шаг 2: дистанционный передатчик и приемник с настенной панельюНажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключаетсяОбучение успешно.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.Например: Кнопка A = ON, кнопка B = OFFНажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 разЧерез 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON, B = OFF.

Примечание: различные варианты включают различные упаковки

Посылка 1:

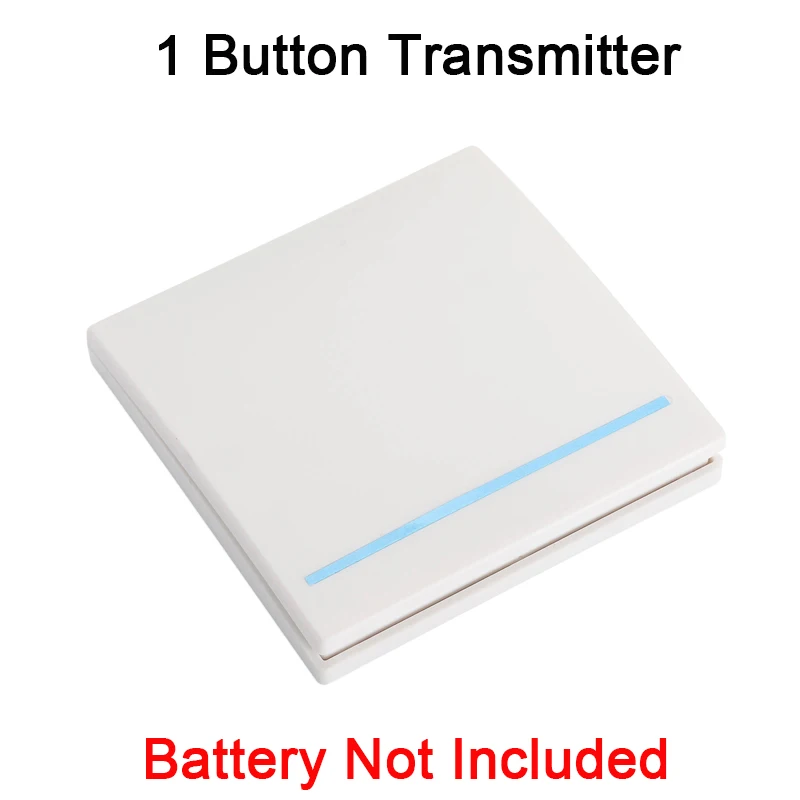

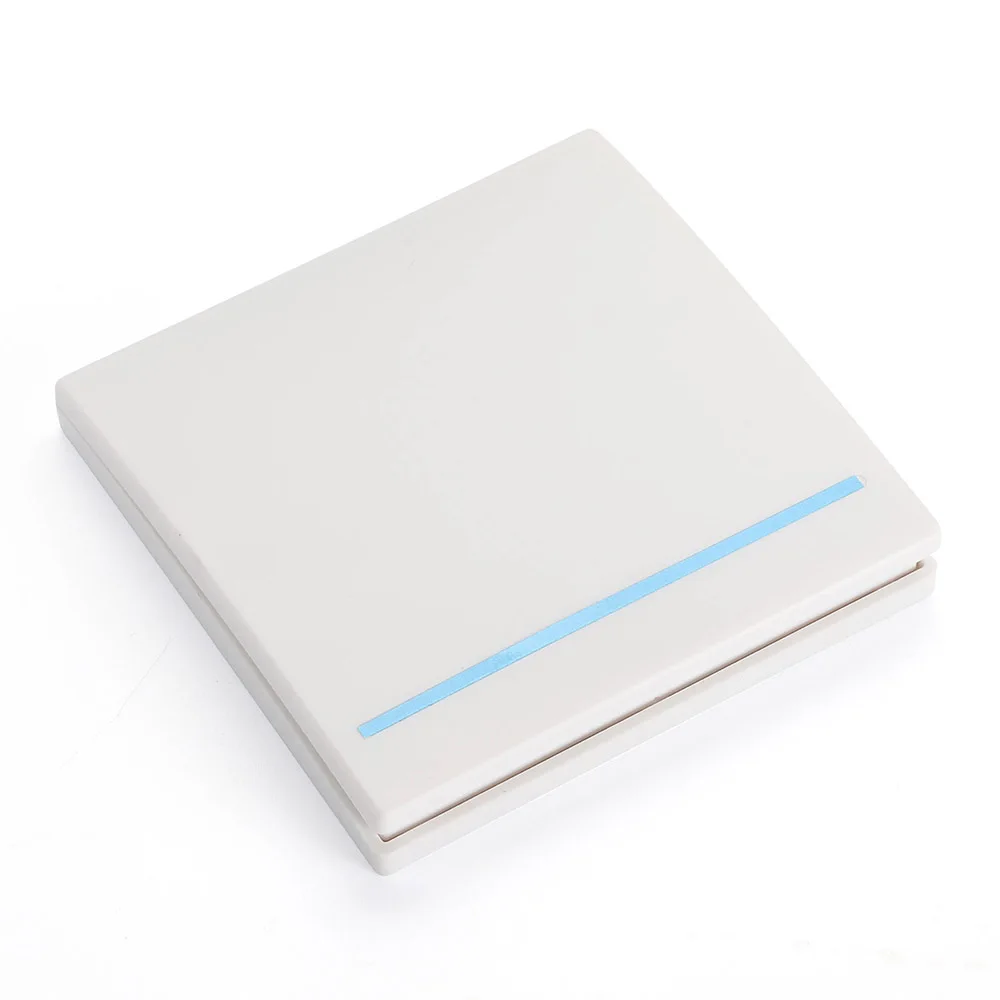

1 * QC-WP04433-1 пульт дистанционного управления (без батареи)

Посылка 2:

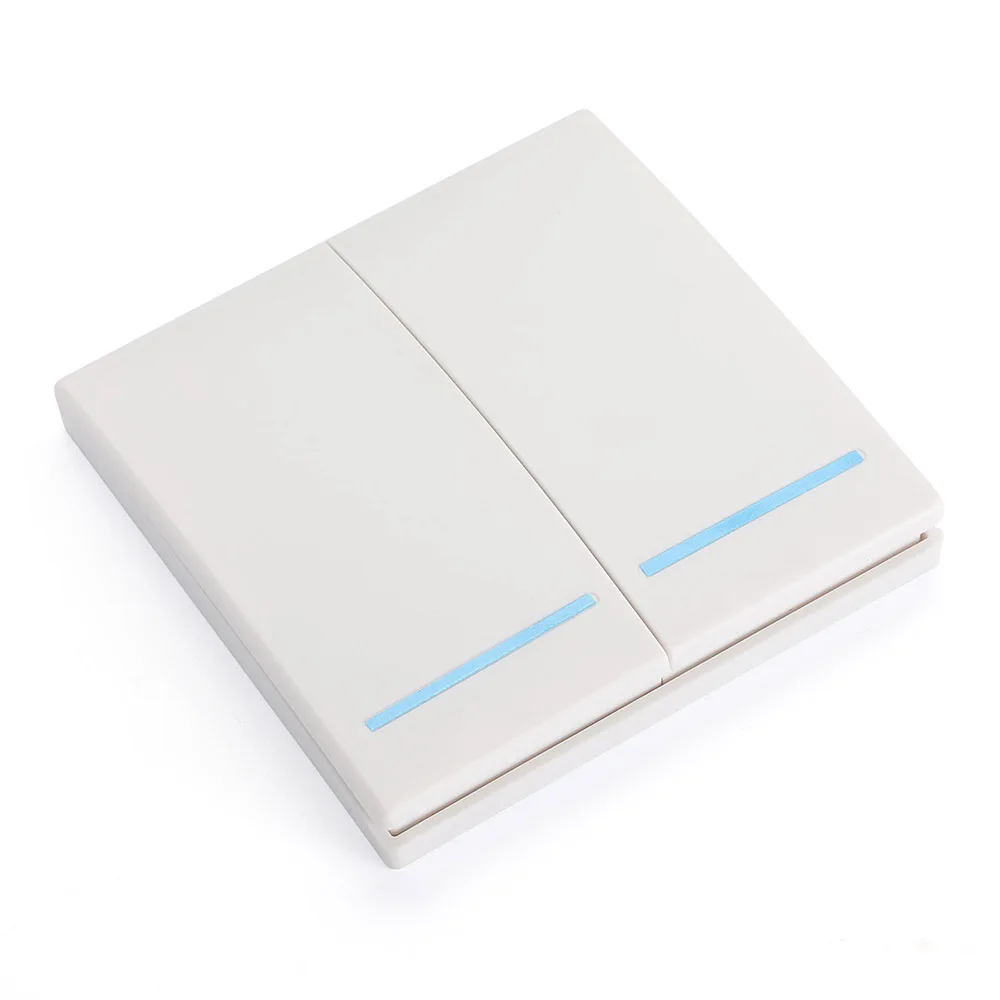

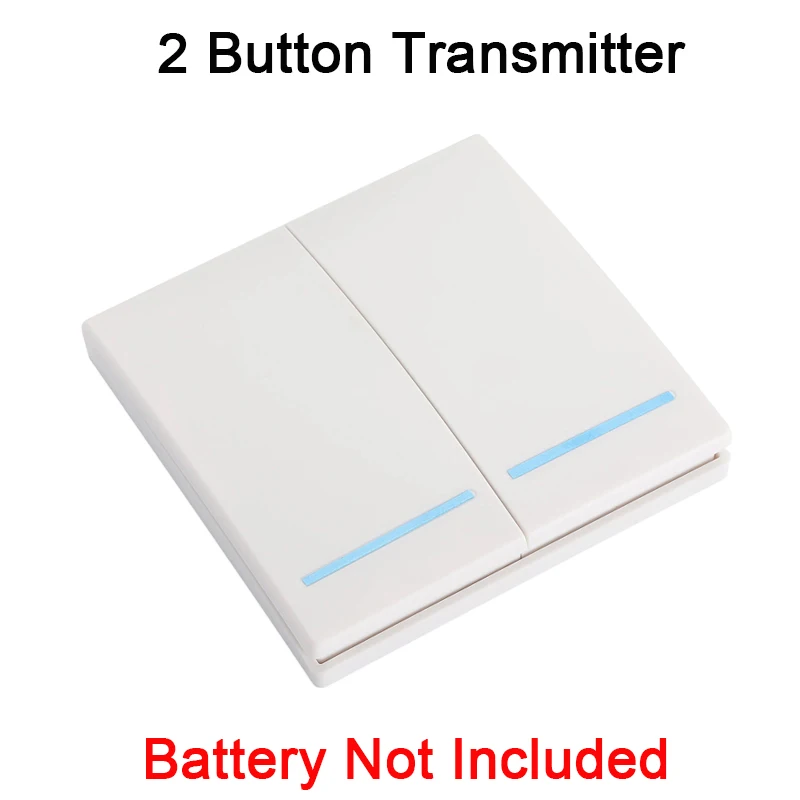

1 * QC-WP04433-2 пульт дистанционного управления (без батареи)

Посылка 3:

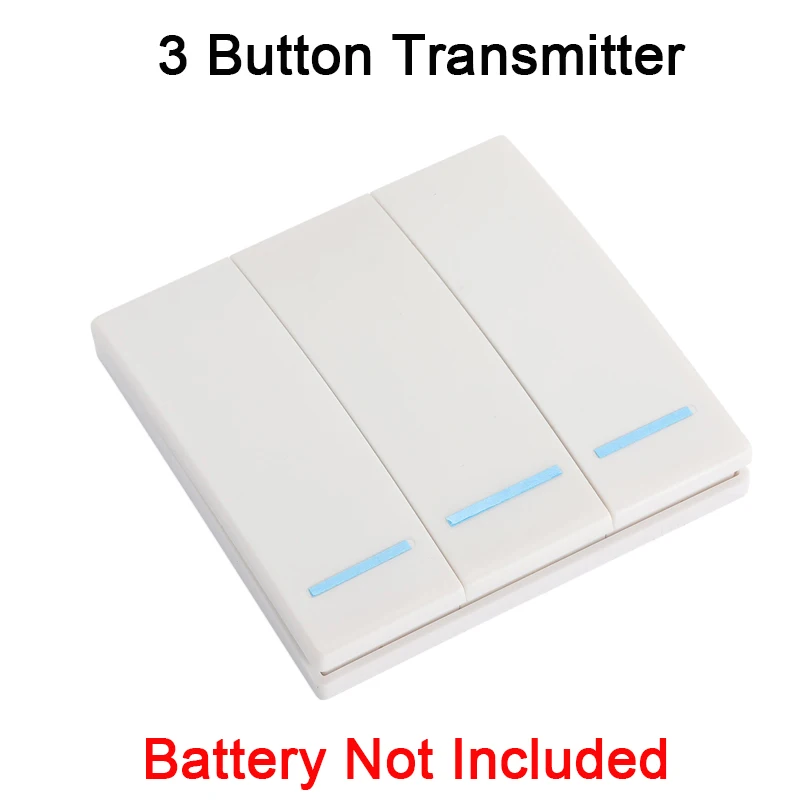

1 * QC-WP04433-3 пульт дистанционного управления (без батареи)

Посылка 4:

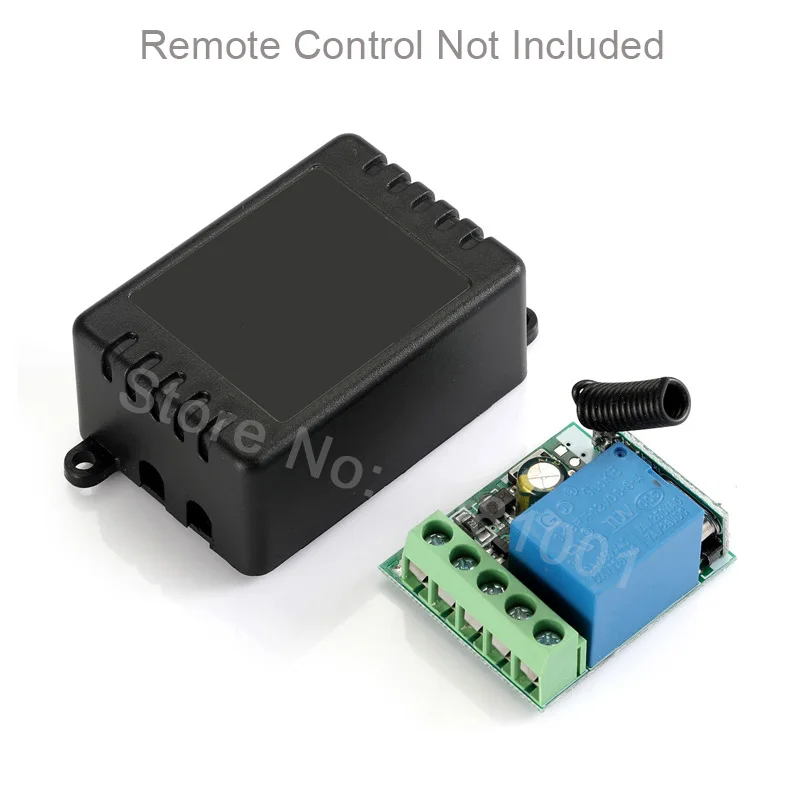

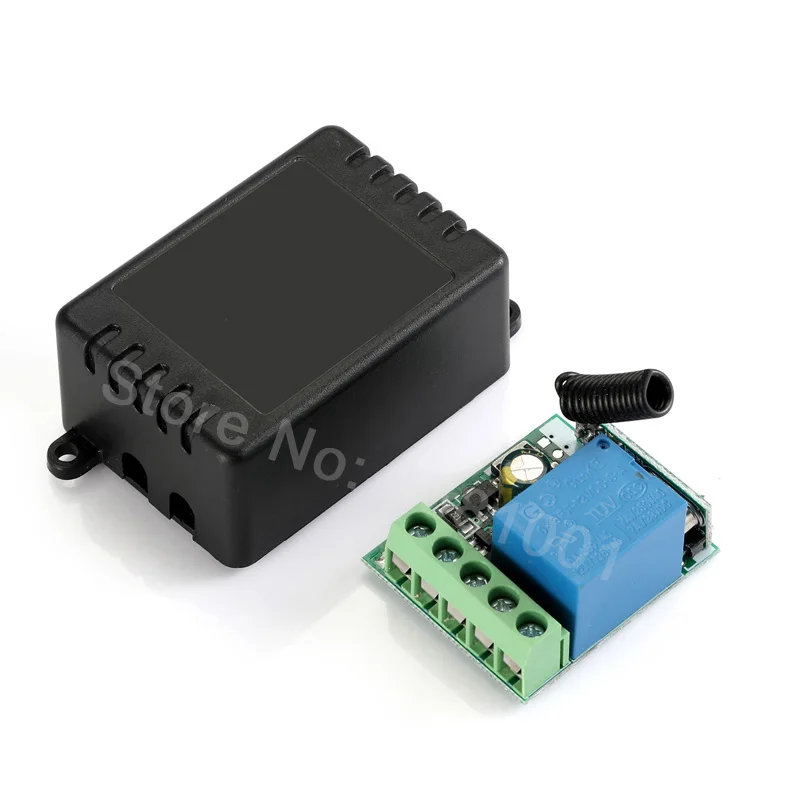

1 * KR1201B-4 1 CH модуль приемника (включая корпус)

Примечание:

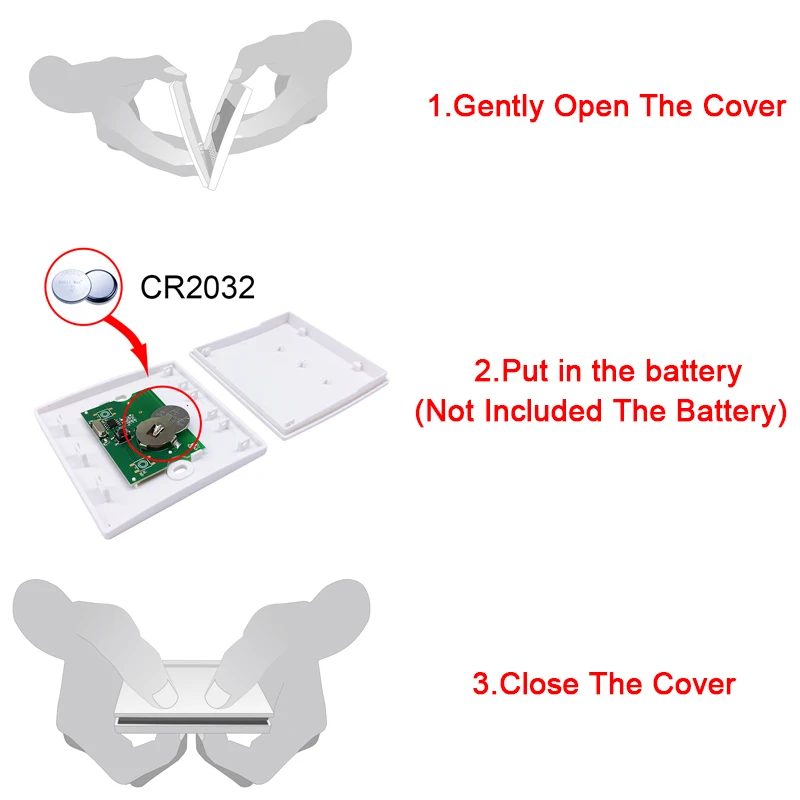

1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача).3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.
