QIACHIP 433 МГц Универсальный беспроводной переключатель дистанционного управления DC 12 В 1CH релейный модуль приемника RF передатчик электронный замок управления

Технические данные приемника:

Номер модели: KR1201B-4.Входная мощность: 10 В-14 В постоянного тока.Ток в режиме ожидания: <5 мА.Частота RF: 433 м.Режим работы RF: Супергетеродинный.Чувствительность приема: >97dbm.Расстояние передачи: >100 м (открытое пространство).Режим декодирования: программное декодирование MCU.Удаленное Хранение: 25 шт.Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном).Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s ).Тип проводки: фиксированный терминал.Выходной терминал: NO , NC , COM.Размер печатной платы: 35*30*18 мм (Д, Ш, в).

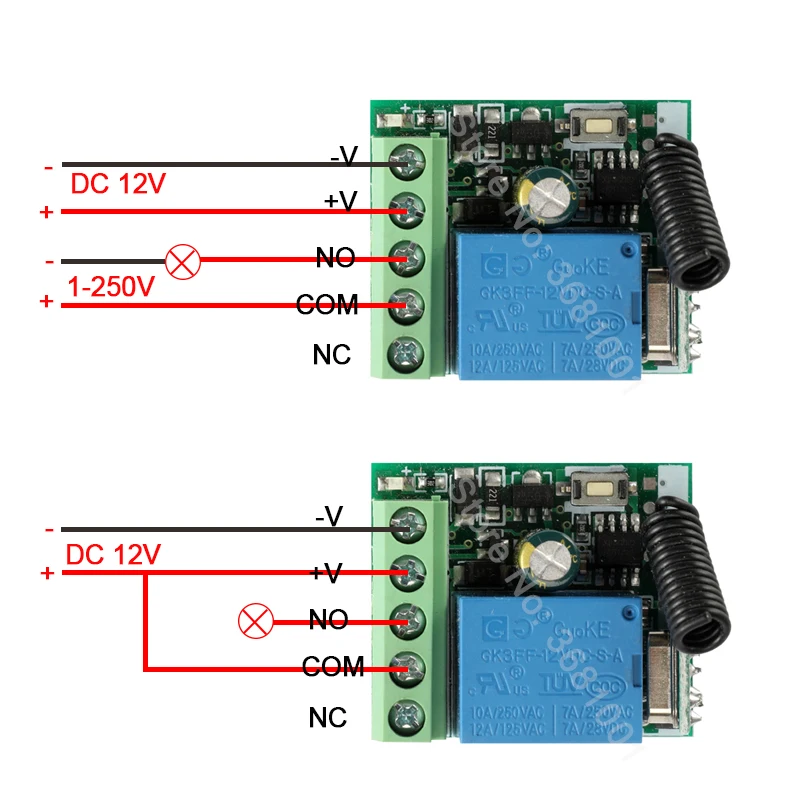

Схема проводки 1:

+ V : 12V + вход.-V: 12V-вход.НЕТ: выход, нормально открытый.COM: выход, общий.NC: выход, нормальное закрытие.

Характеристики пульта дистанционного управления:

Номер модели: KT08-4.Рабочая частота: 433,92 МГц.Питание от аккумулятора на батарейках 3 В (батарея входит в комплект).Материал: ПВХ.Кнопка: 1 кнопка.Рабочее напряжение: 3 в.Рабочий ток: 12 мА.Мощность передачи: 10 мВт.Режим модуляции: ASK (AM).Тип кодирования: Обучающий код.Расстояние передачи: 50 м.Размер: 59 мм x 28 мм x 8 мм.

Примечание:

Различные варианты включают различные упаковки:

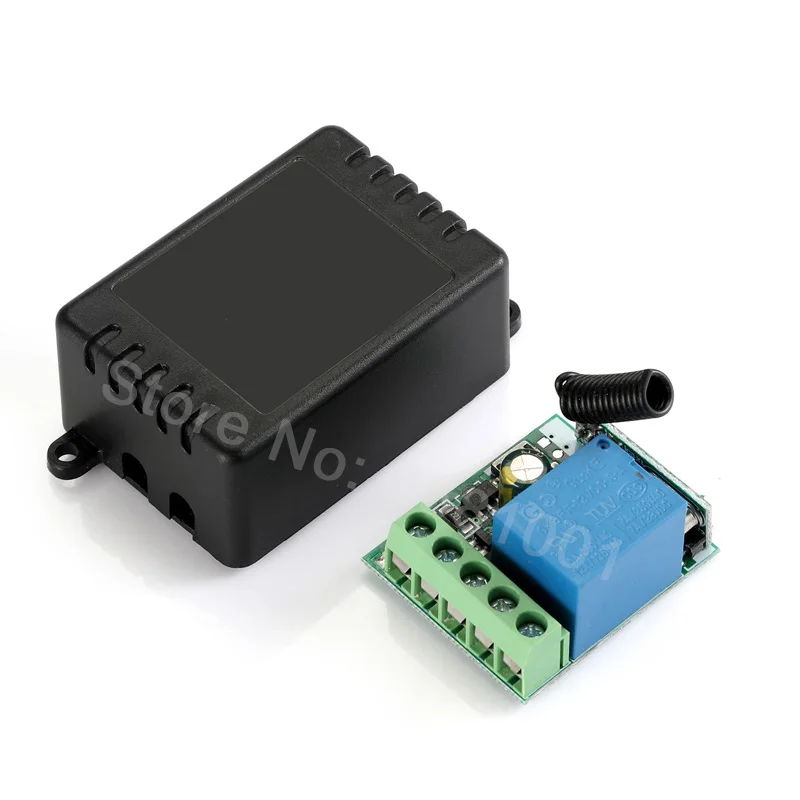

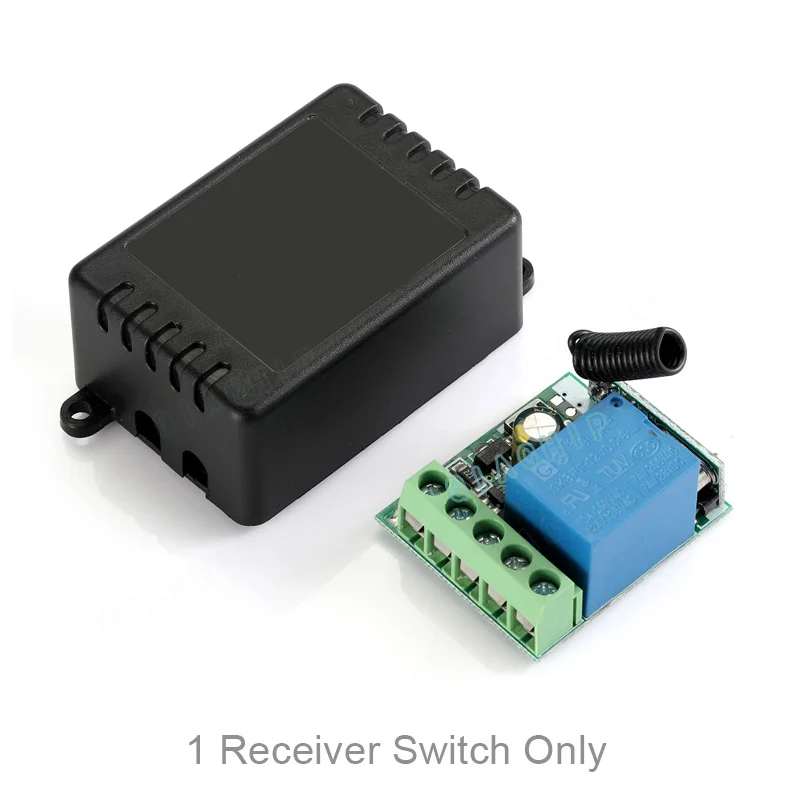

Посылка 1:

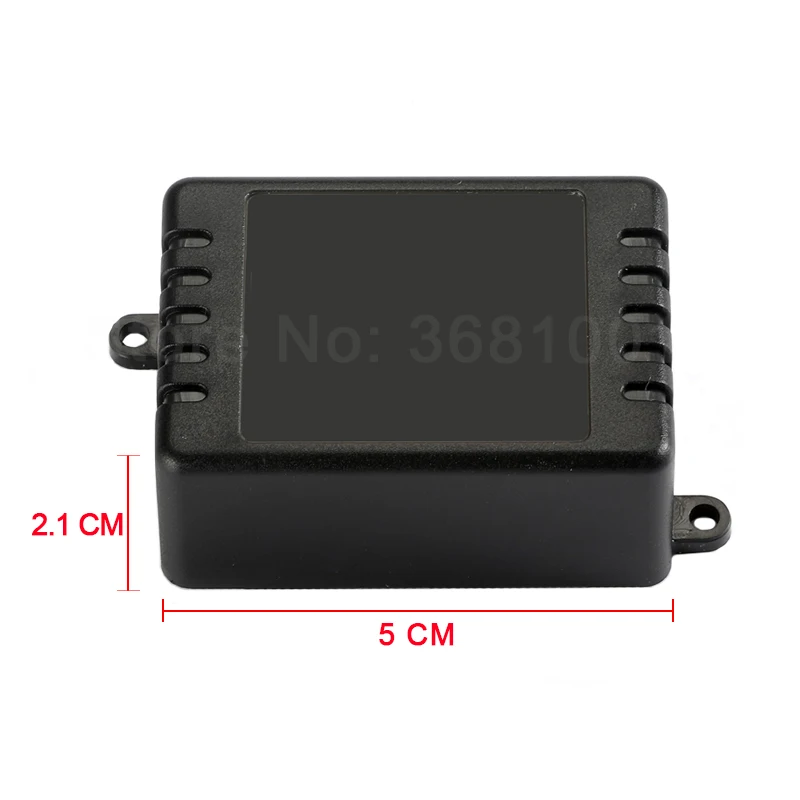

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте внешняя оболочка)

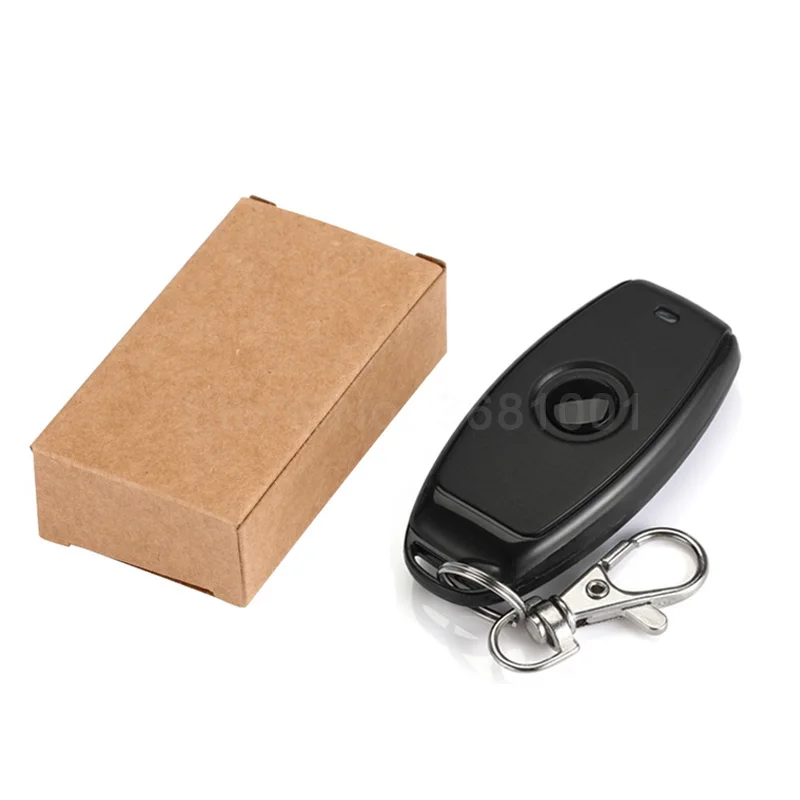

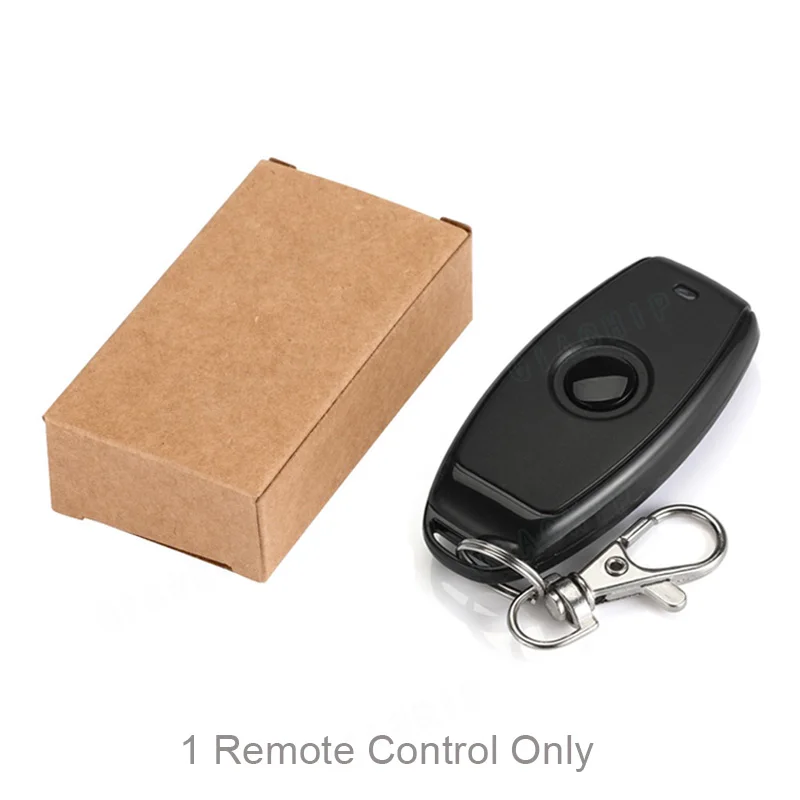

Посылка 2:

1 шт. * KT08-4 433 МГц 1CH EV 1527 код обучения дистанционное управление (в комплекте батарея)

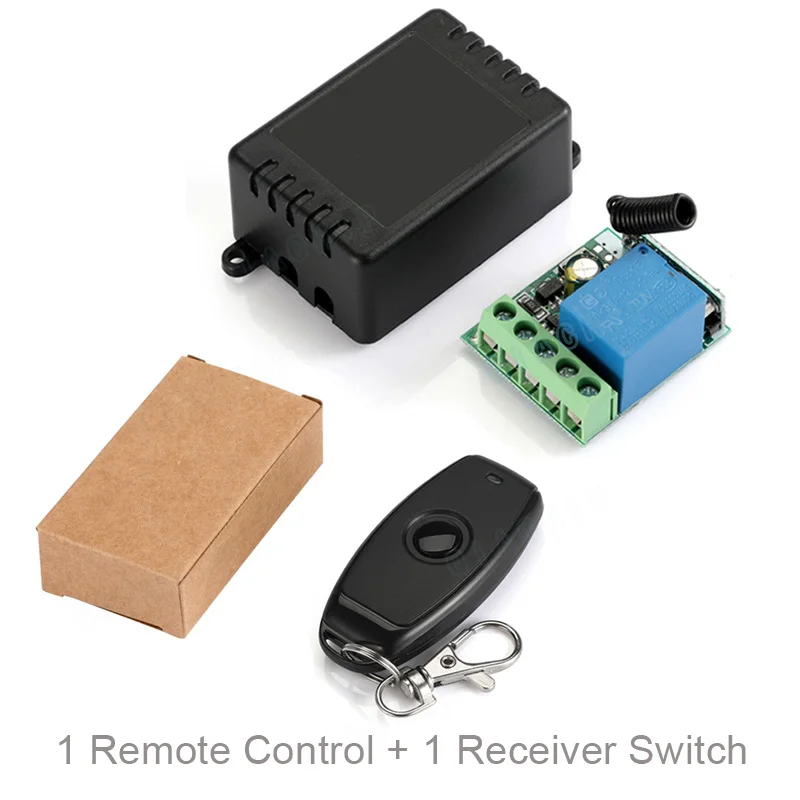

Посылка 3:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте внешняя оболочка)1 шт. * KT08-4 433 МГц 1CH EV 1527 код обучения дистанционное управление (в комплекте батарея)

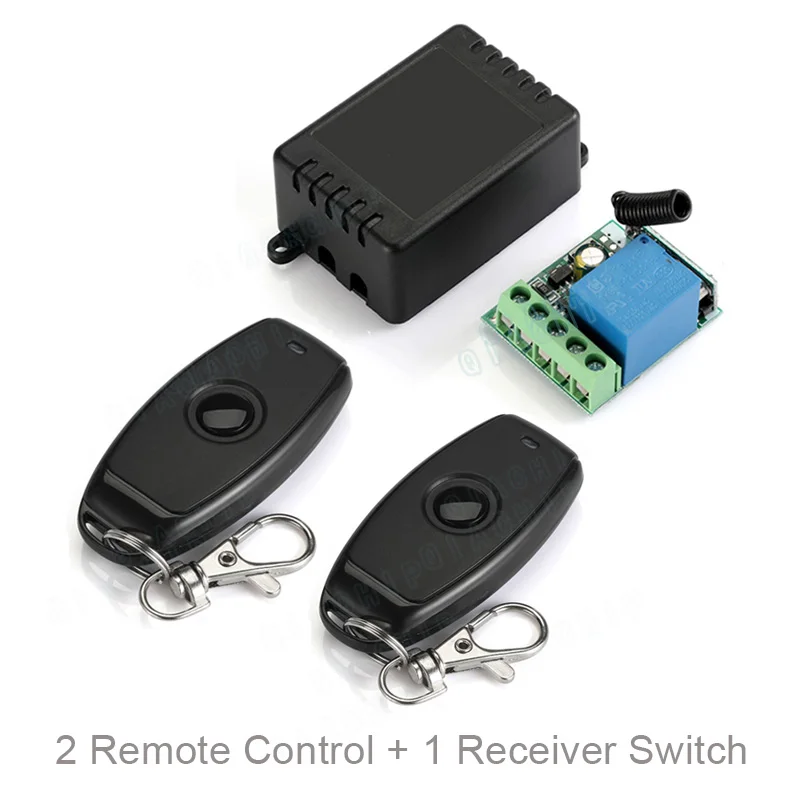

Посылка 4:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте внешняя оболочка)2 шт. * KT08-4 433 МГц 1CH EV 1527 код обучения дистанционное управление (в комплекте батарея)

Посылка 5:

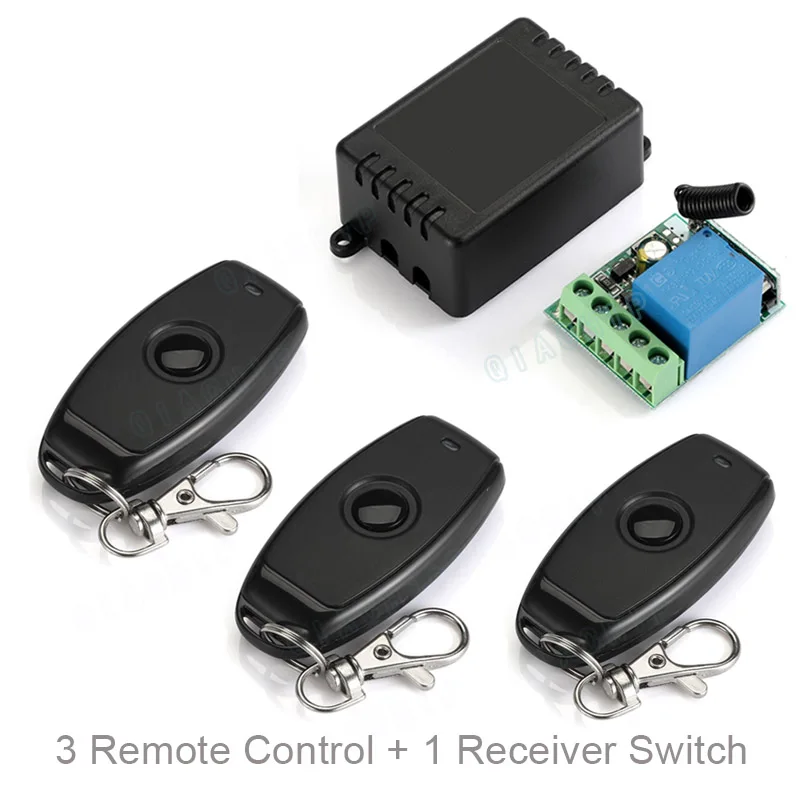

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте внешняя оболочка)3 шт. * KT08-4 433 МГц 1CH EV 1527 код обучения дистанционное управление (в комплекте батарея)

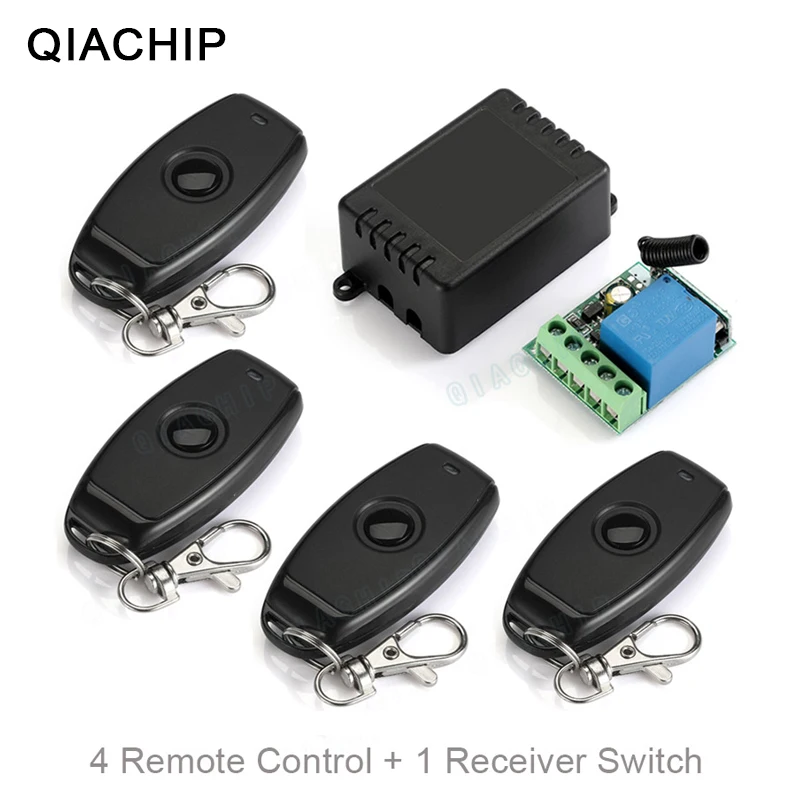

Посылка 6:

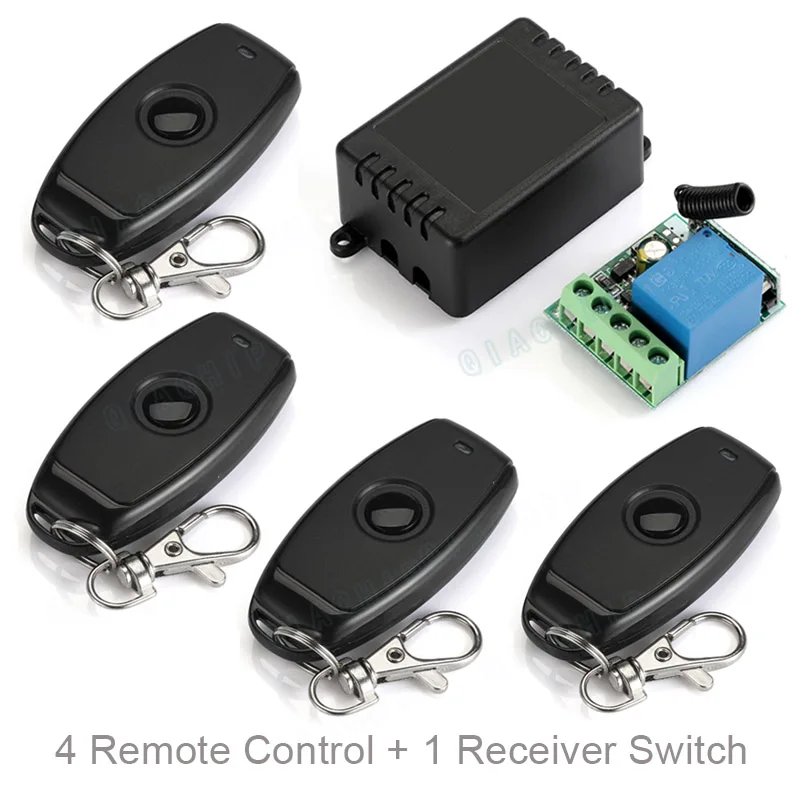

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте внешняя оболочка)4 шт. * KT08-4 433 МГц 1CH EV 1527 код обучения дистанционное управление (в комплекте батарея)

Изображение продукта:

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s, реле отключается автоматически.

Сброс/очистка кода приемника:

Нажмите клавишу обучения на приемнике 8 раз, светодиодный индикатор на приемнике мигает и выключается. Обратите внимание, что после сброса приемника все сопряженные пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, инициируйте мгновенный режим обучения.Просто подождите, пока включится светодиодный индикатор.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать и выключаться.Через 3 секунды обучение успешно.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, начните переключать режим обучения.Просто подождите, пока включится светодиодный индикатор.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать и выключаться.Через 3 секунды обучение успешно.

Изучение кода: (фиксация)

Примечание: для режима блокировки, чтобы узнать больше пультов дистанционного управления, вам нужно две разные кнопки, первая кнопка для «ON», вторая кнопка для «OFF».Например: Кнопка A = ON, кнопка B = OFF.Нажимайте клавишу обучения на приемнике 3 раза, запускайте режим блокировки обучения.Просто подождите, пока светодиодный индикатор на плате приемника начнет мигать и включится.Нажмите кнопку дистанционного управления A. Светодиодный индикатор мигает 5 раз.Нажмите кнопку дистанционного управления B. Светодиод мигает 5 раз.Через 3 секунды светодиодный индикатор снова отключается и успешно учится.A = ON , B = OFF.

Изучение кода: (режим задержки времени) с помощью описания ниже, чтобы настроить следующий режим.

Нажмите кнопку обучения на приемнике 4 раза, настройте на 5 секунд задержки.Нажмите кнопку обучения на приемнике 5 раз, настройте на 10 секунд задержки.Нажмите клавишу обучения на приемнике 6 раз, настройте на 15 секунд задержки.Светодиодный индикатор включается.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды обучение успешно.

Примечания:

1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача).3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.

Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
