Универсальный диагностический анализатор материнской платы TL611 TL631 Pro для ноутбуков и ПК, PCI PCI-E Mini PCI-E LPC, тестер отладочных карт

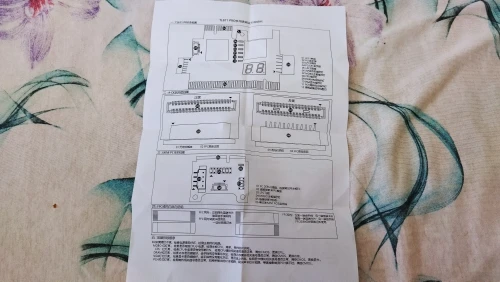

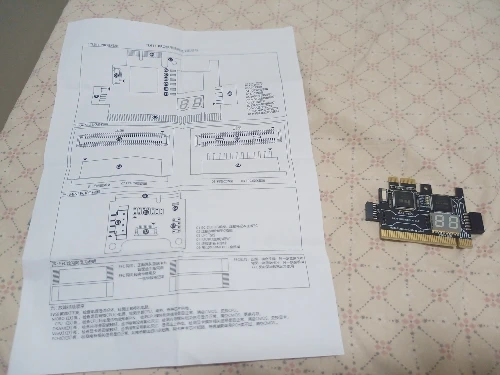

Наши продукты поставляются в двух цветах, которые обычно определяются как случайные поставки. Если у вас есть точные требования к цвету, пожалуйста, оставьте нам сообщение. Обратите внимание, что не все материнские платы применимы. Пожалуйста, обратитесь к изображению ниже. Когда вы размещаете заказ, пожалуйста, укажите свой адрес электронной почты, и мы предоставим инструкции на английском языке. Отправим вам

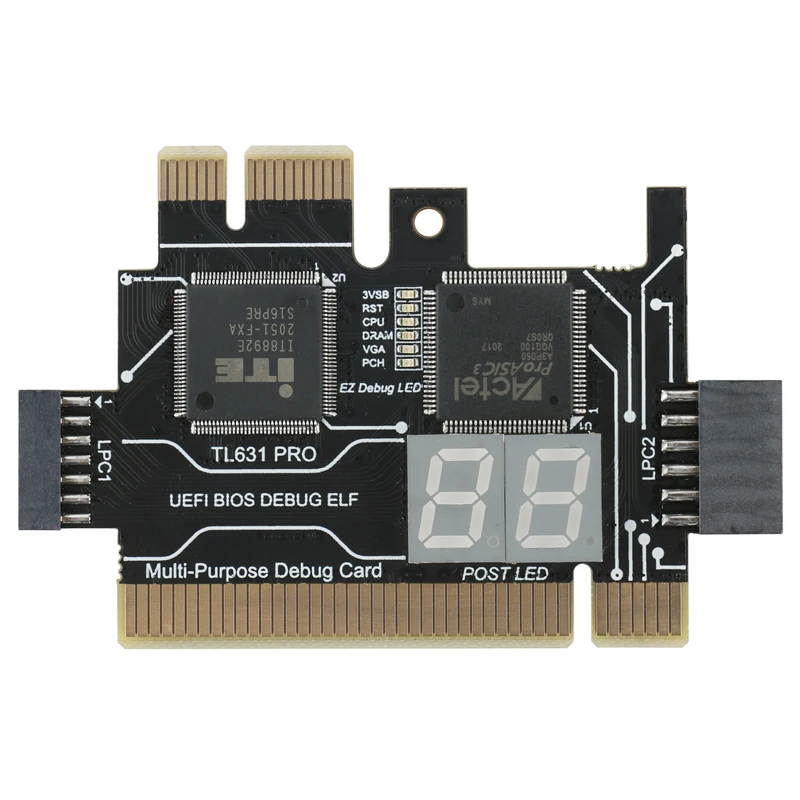

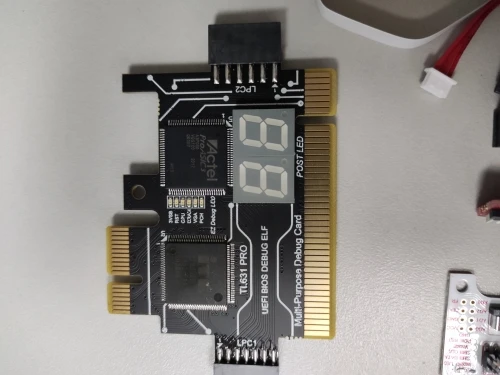

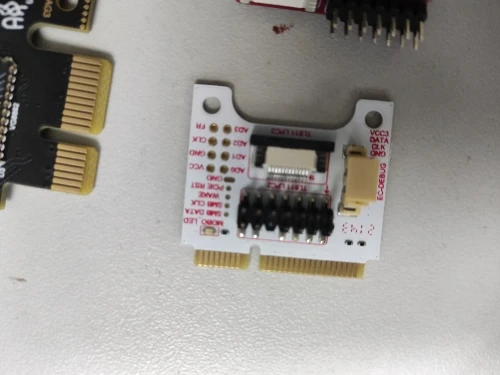

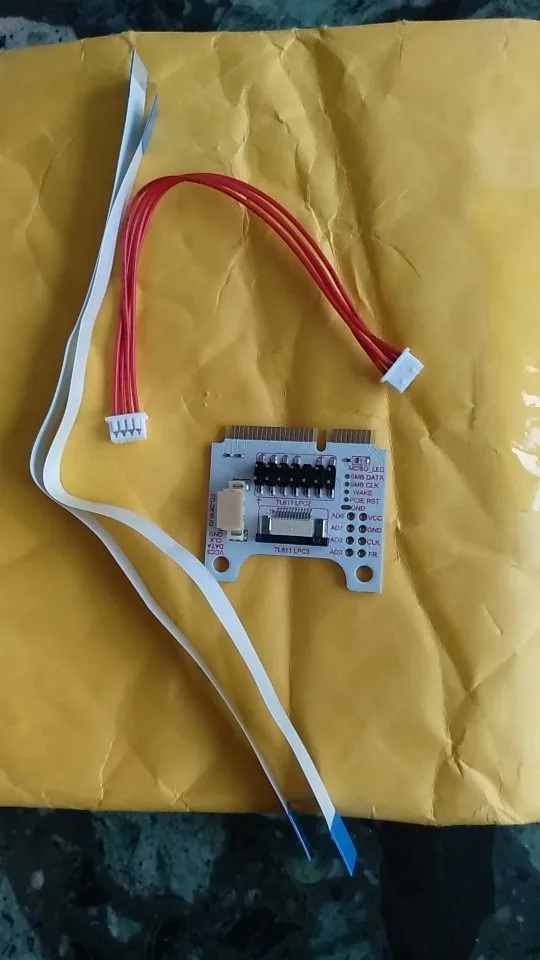

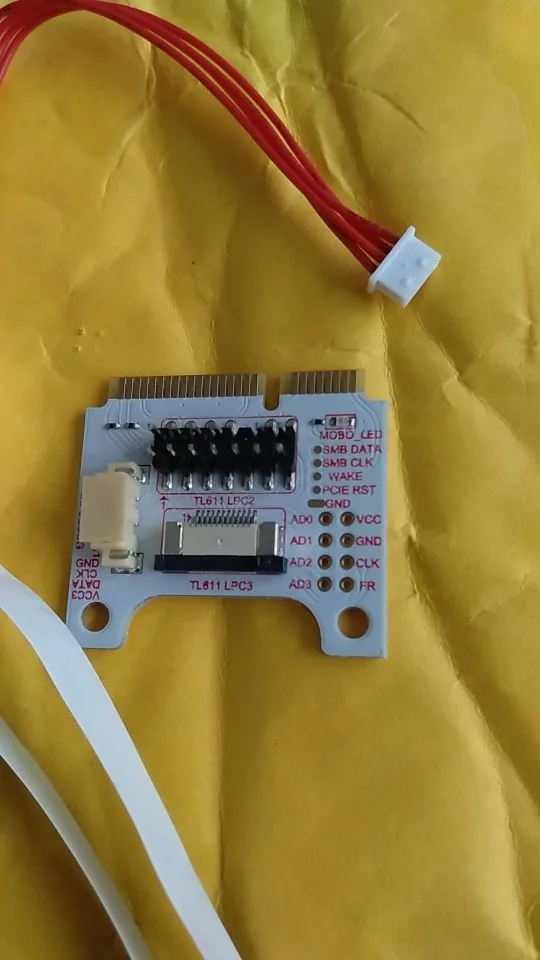

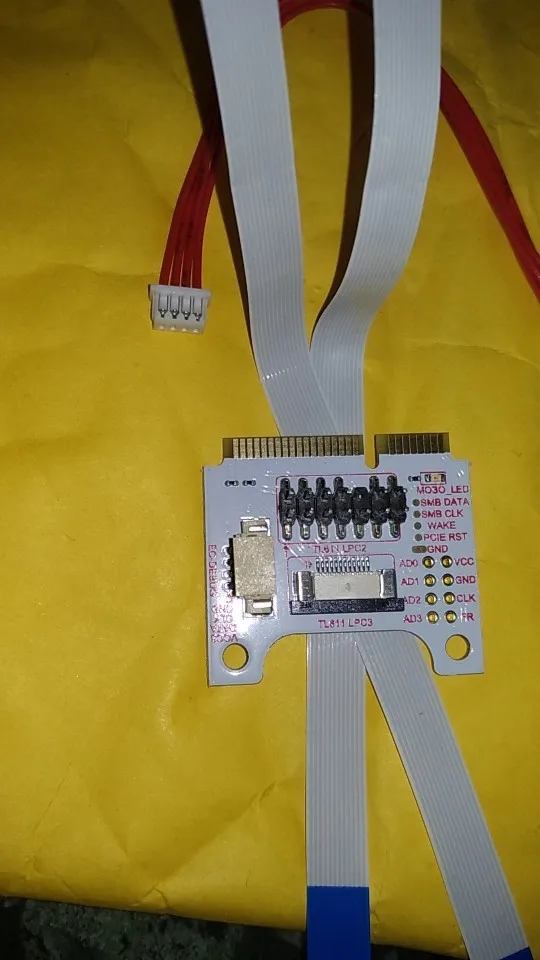

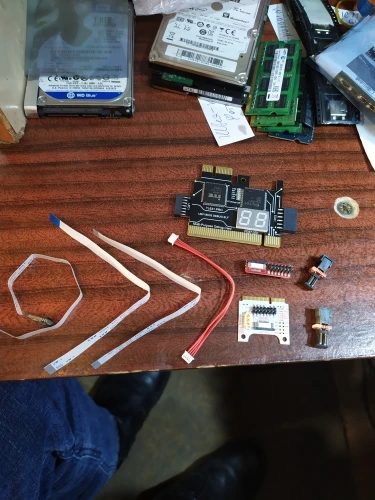

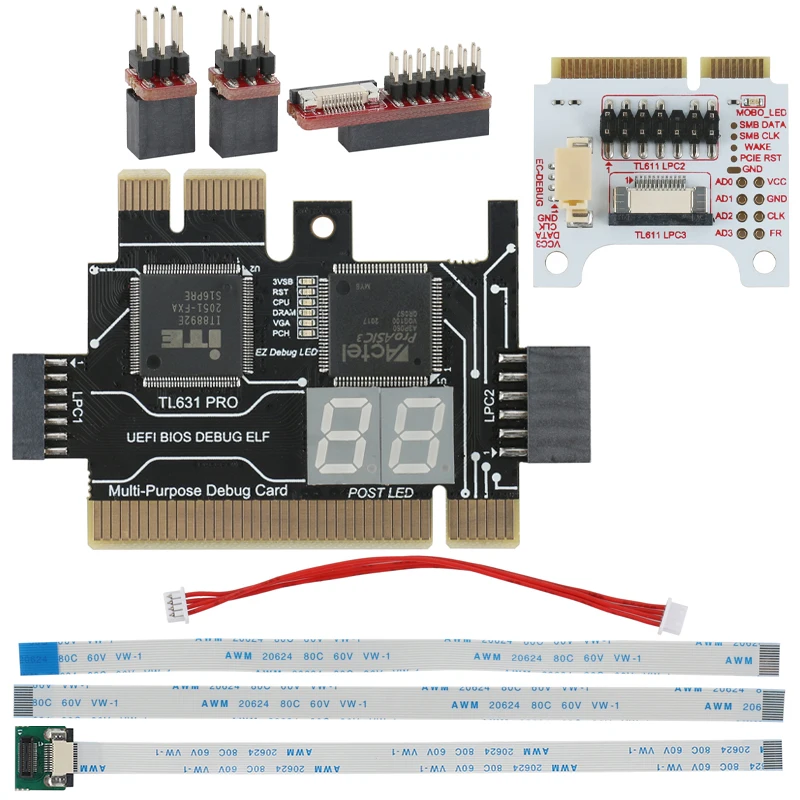

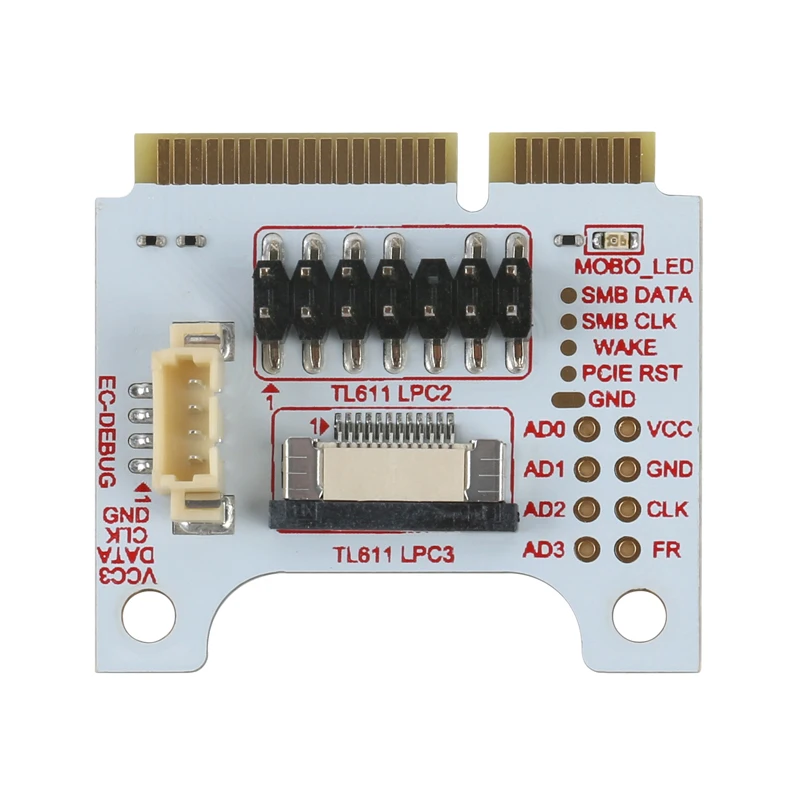

1: LPC1 общий высокоскоростной канал = подключение к материнской плате 2,0 маленький контактный интерфейс LPC, модуль 2,0 (Модуль расширения LPC3 интерфейс можно подключить ноутбук мини PCIE конверсионная карта, A-DEBUG конверсионная карта, ASUS ноутбук Delight-CON. EC-DEBUG). 2: высокоскоростной канал PCI = Поддержка всех разъемов PCI. 3:LPC2 общий высокоскоростной канал = подключение к материнской плате 2.54 большая брошь интерфейс LPC, ASUS COM-DEBUG. ASRock UART1, MSI JDP, Supermicro SPl. 4: высокоскоростной канал PCIE X1 = поддержка Gigabyte без материнской платы PCI (другие бренды не поддерживают). 5: индикатор питания 3VSB, чтобы определить, является ли мощность нормальной. 6:RST индикатор сброса, чтобы определить, является ли сброс материнской платы нормальным (только при вставке PCI или PCIE) 7: светильник индикатора ЦП, чтобы определить, является ли модуль ЦП нормальным. 8: индикатор памяти DRAM, чтобы определить, является ли модуль памяти нормальным. 9: светильник графического индикатора VGA, чтобы определить, является ли модуль видеокарты нормальным. 10: светодиодный светильник PCH south bridge, чтобы определить, является ли модуль south bridge нормальным. 11:DP Десятичная точка, CLK сигнальный дисплей. 12:DP Десятичная точка, рамка отображения сигнала. 13: резьбовое отверстие

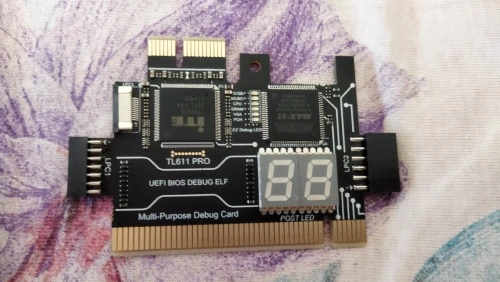

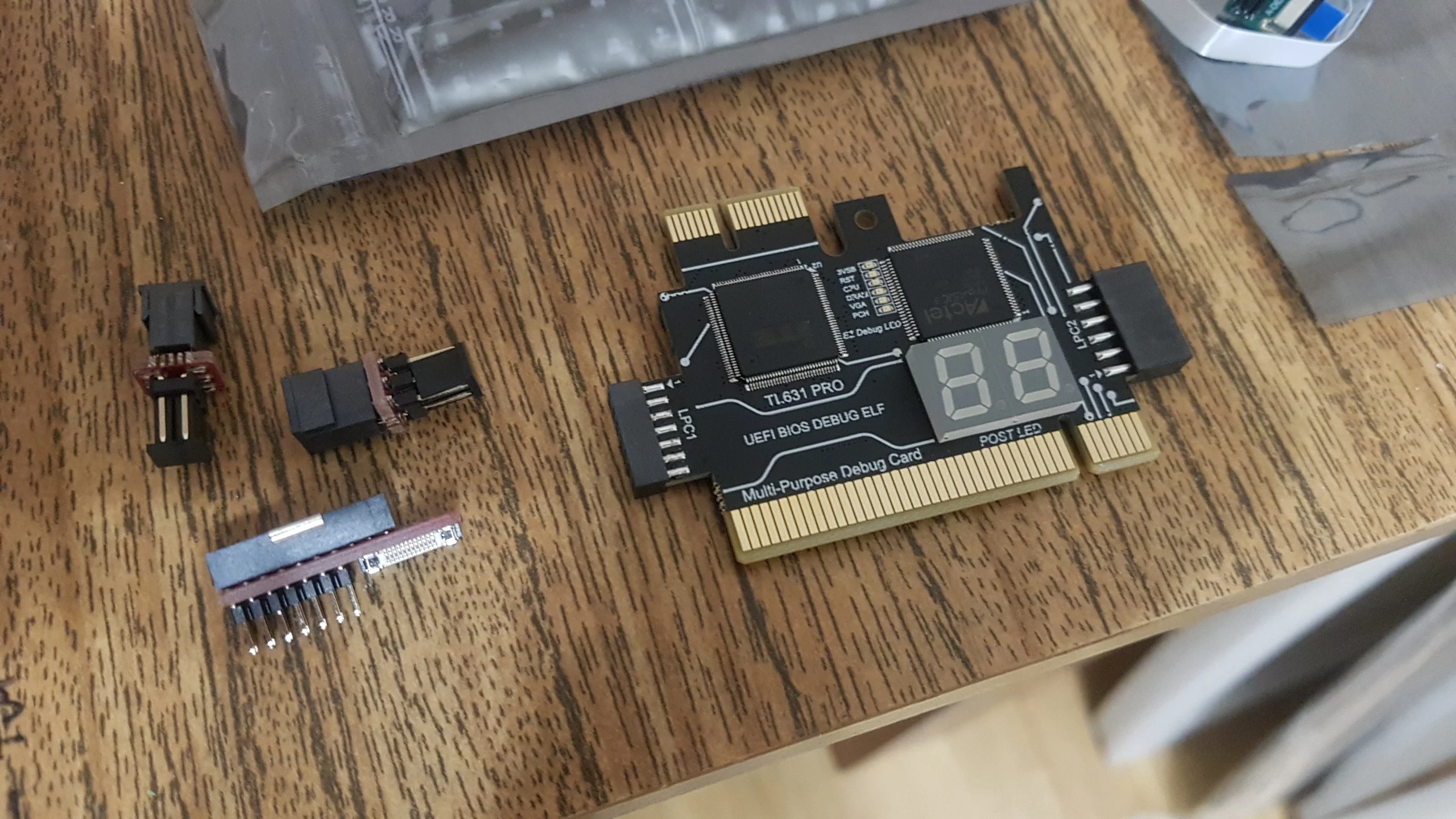

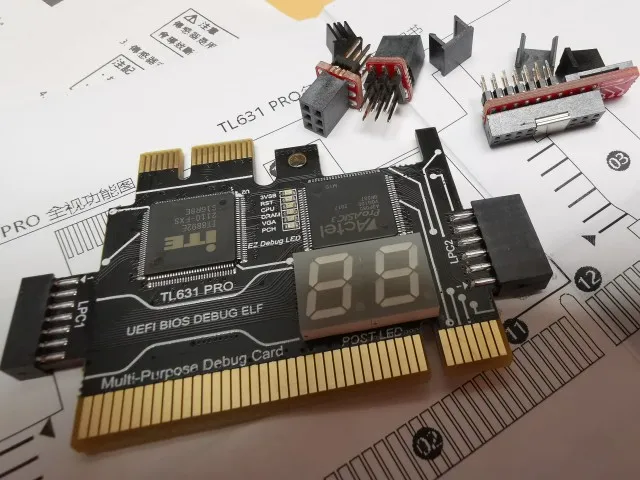

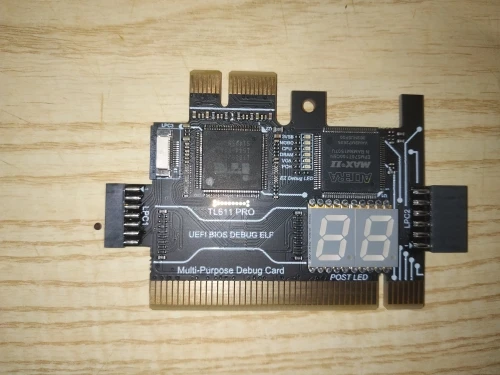

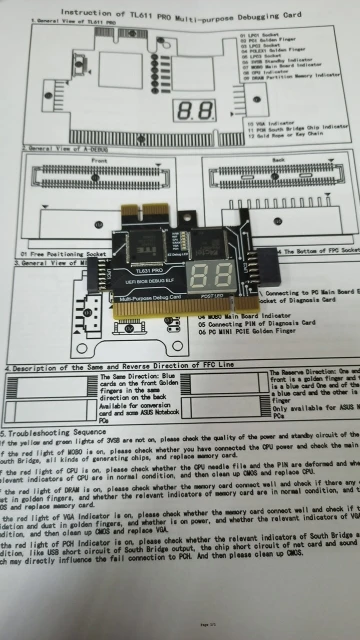

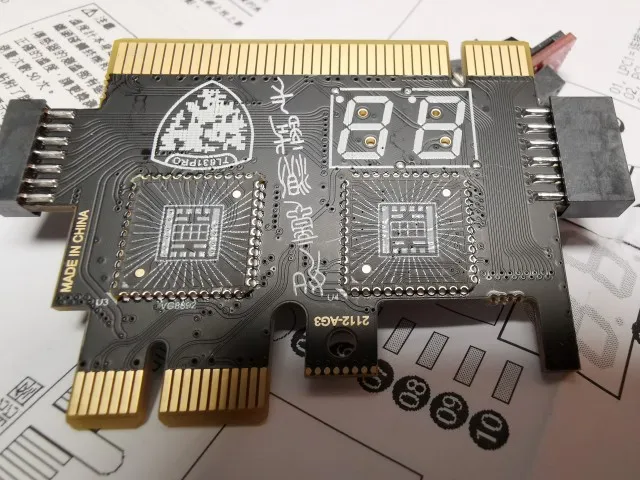

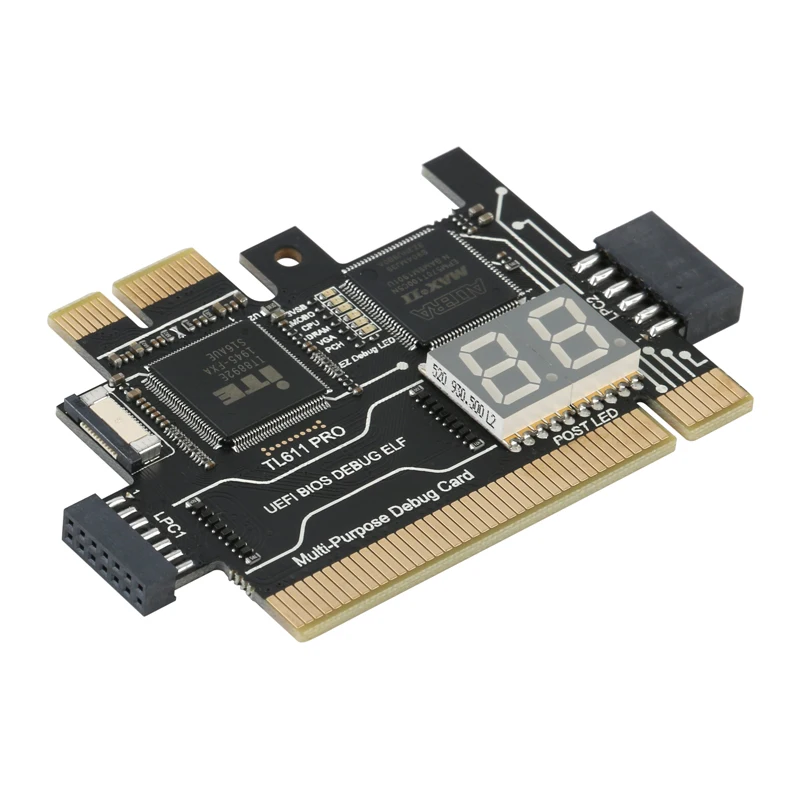

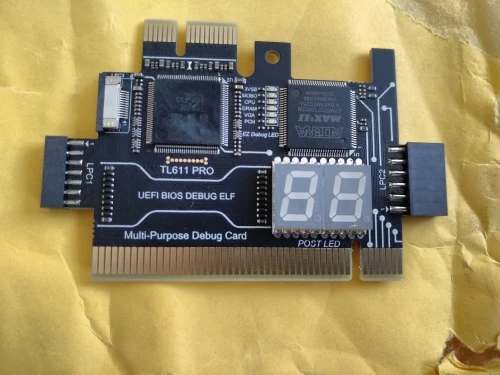

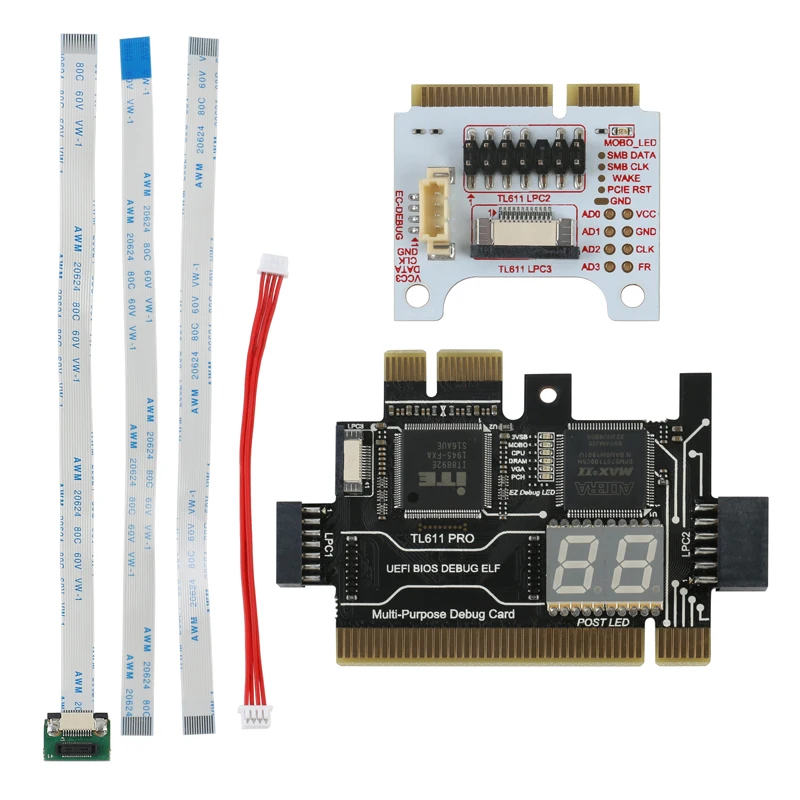

TL611 PRO полный обзор 01.LPC1 общий высокоскоростной канал = подключить материнскую плату 2,0 маленькие строки иглы + ноутбук MINI PCIE. 02. Высокоскоростной канал PCI = поддерживает все PCl слоты. 03.LPC2 общий высокоскоростной канал = подключенная материнская плата 2,54 большой ряд pin + supermicro SPl 04. Высокоскоростной канал PCIEX1 = может протестировать материнскую плату GIGABYTE без PCI. 05.LPC3 общий высокоскоростной канал = подключение ноутбука MINI PCIE, A-DEBUG конверсионная карта, ASUS DEBUG-CON, EC-DEBUG. 06.3VSB индикатор питания, проверьте, является ли мощность нормальной. 07. MOBO светильник индикатора материнской платы, проверьте, является ли материнская плата нормальной. 08. Индикатор ЦП, проверьте, является ли модуль ЦП нормальным. 09. Индикатор памяти DRAM, проверьте, является ли модуль памяти нормальным. 10. Графический индикатор VGA, проверьте, является ли Графический модуль нормальным. Модуль памяти является нормальным. 11. Индикатор PCH south bridge, проверьте, является ли модуль south bridge нормальным. 12. Золотая веревка или брелок. 13. DP Десятичная точка, сигнал CLK отображается.
