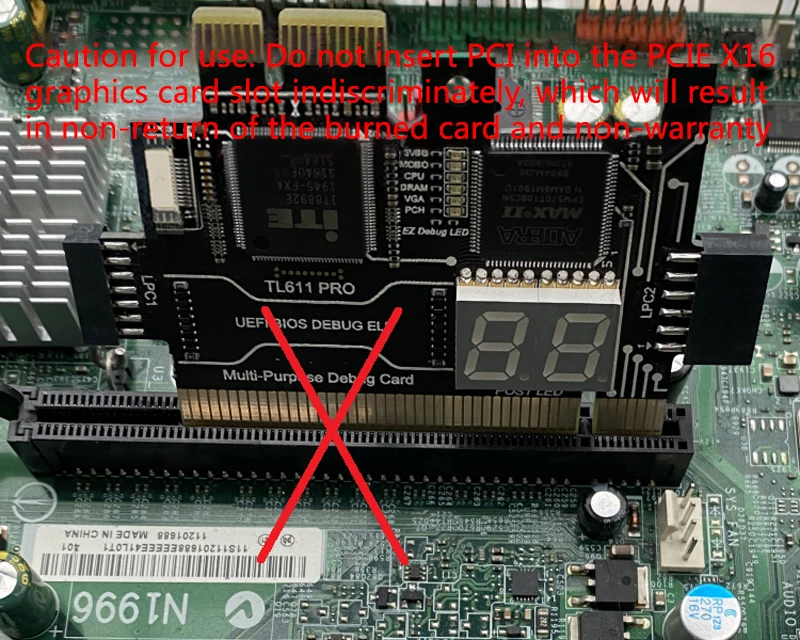

Этот продукт является профессиональным продуктом обслуживания. Не используйте его, если вы не понимаете. Вставка неправильного порта может привести к сгоранию диагностической карты.
Кроме того, в мире существует множество видов материнских плат. Диагностическая карта не совместим с все материнские платы. Если диагностическая карта не совместима с тестовой материнской платой, диагностическая карта не будет работать с кодами, проблема материнской платы не может быть диагностирована. Это не то, что диагностическая карта не может работать.

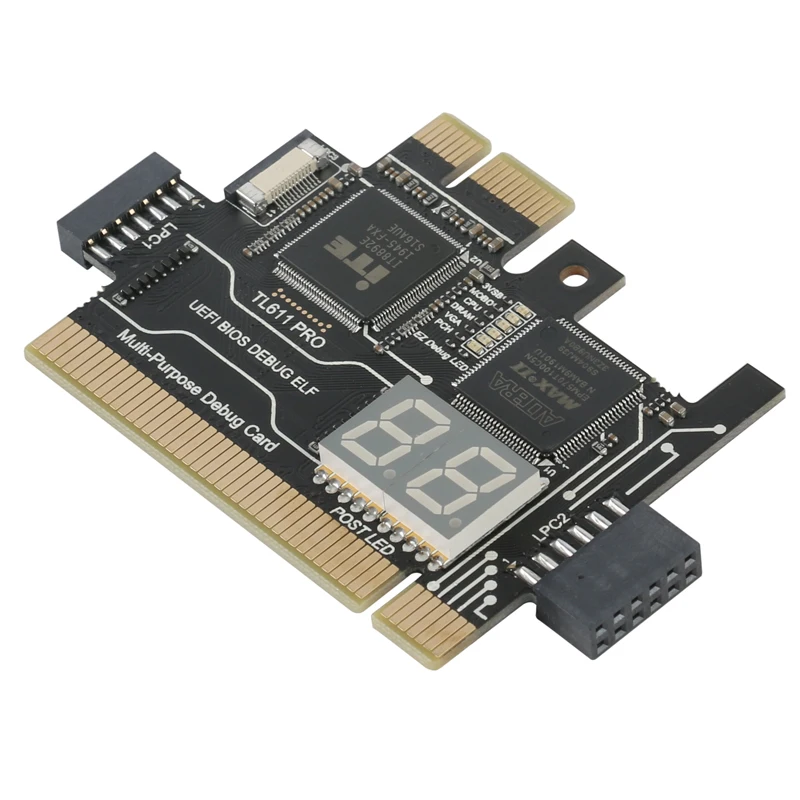

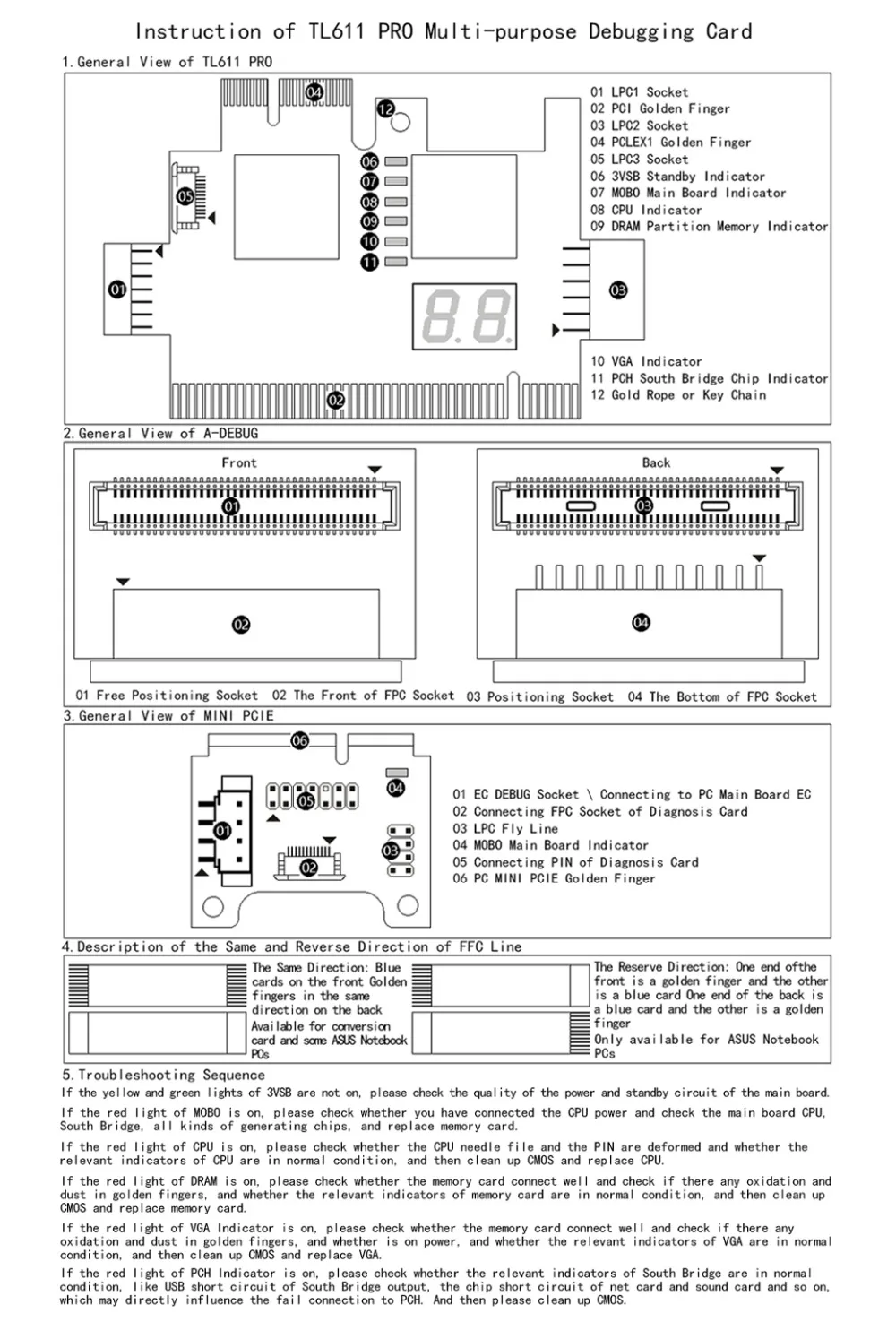

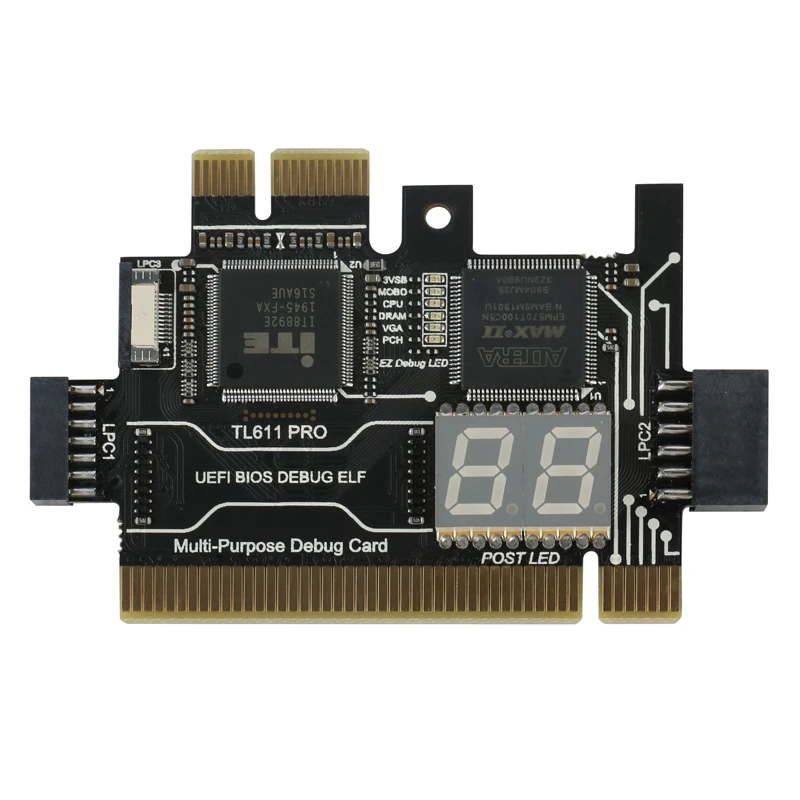

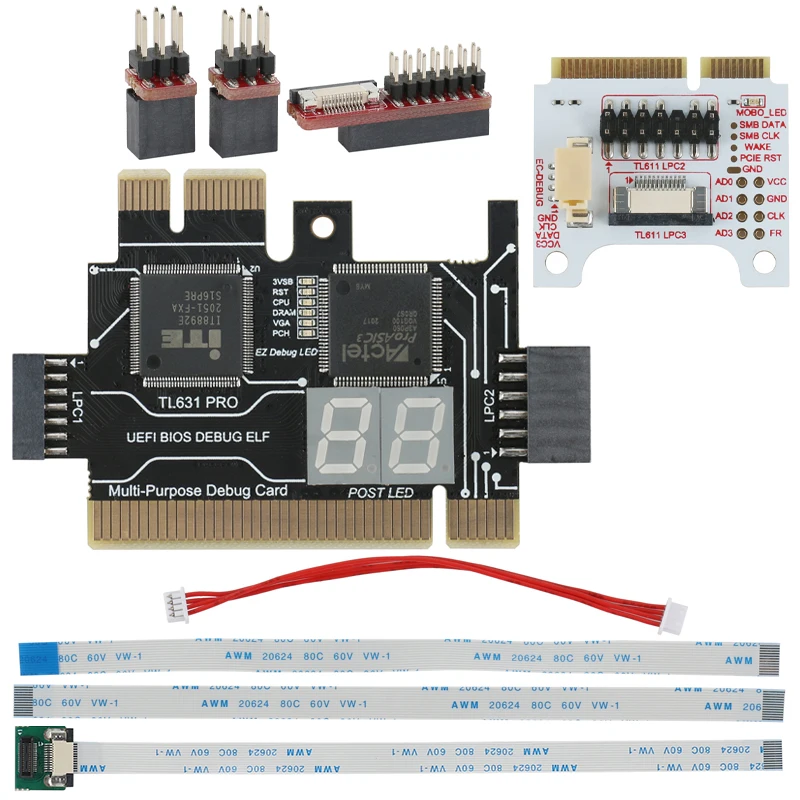

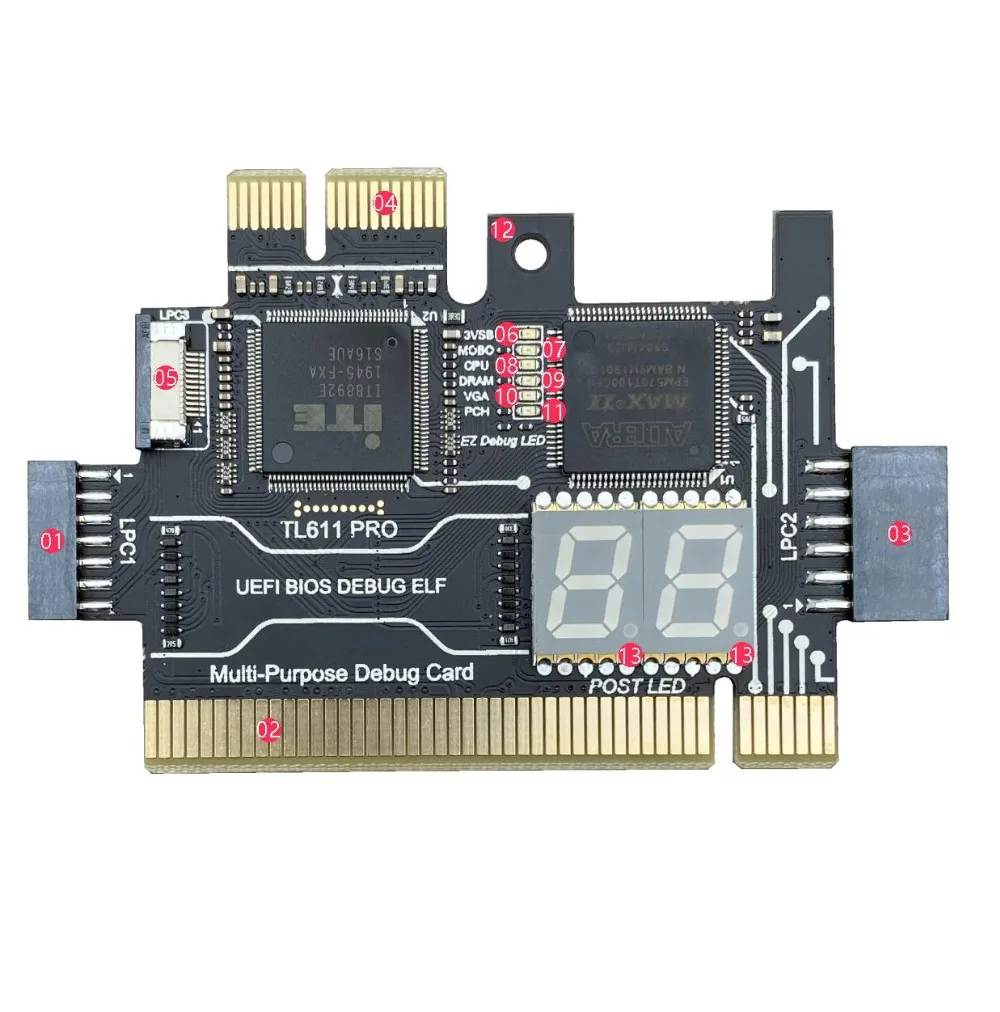

TL611 PRO полный обзор

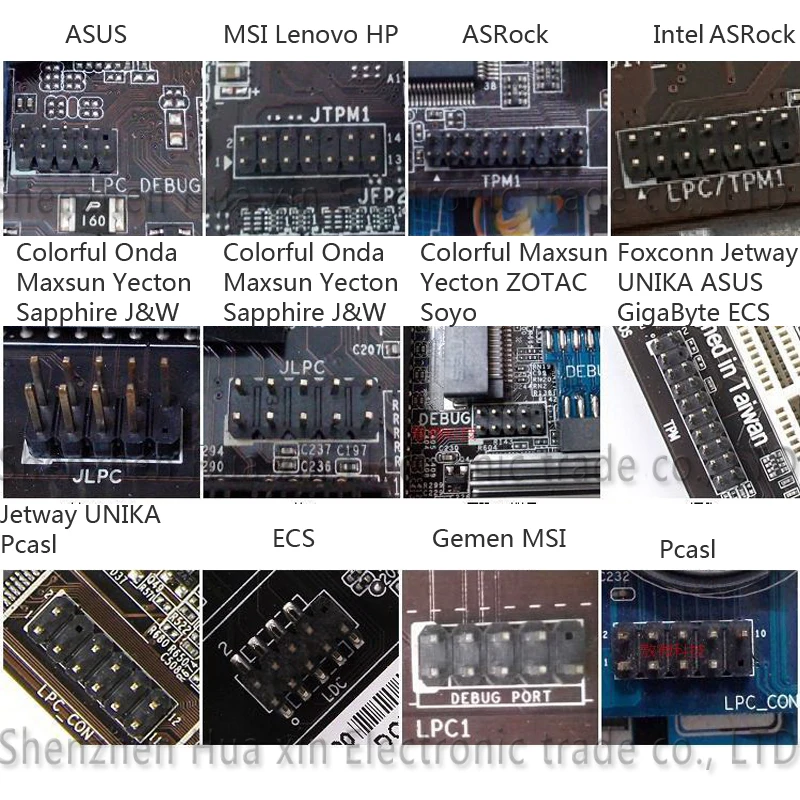

01.LPC1 общий высокоскоростной канал = подключить материнскую плату 2,0 маленькие строки иглы + ноутбук MINI PCIE.
02. Высокоскоростной канал PCI = поддерживает все PCl слоты.
03.LPC2 общий высокоскоростной канал = подключенная материнская плата 2,54 большой ряд pin + supermicro SPl
04. Высокоскоростной канал PCIEX1 = может протестировать материнскую плату GIGABYTE без PCI.

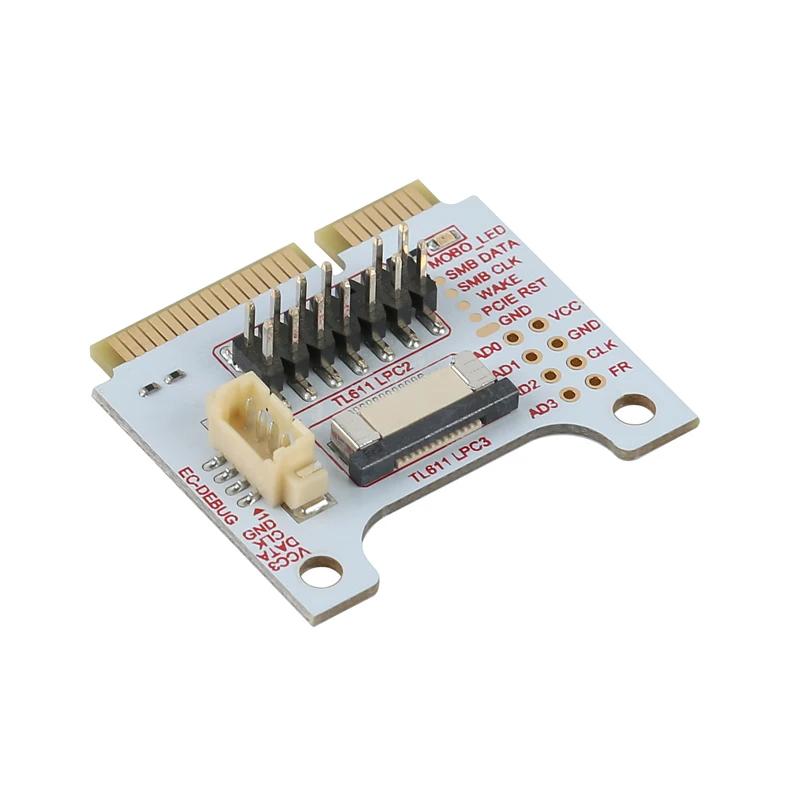

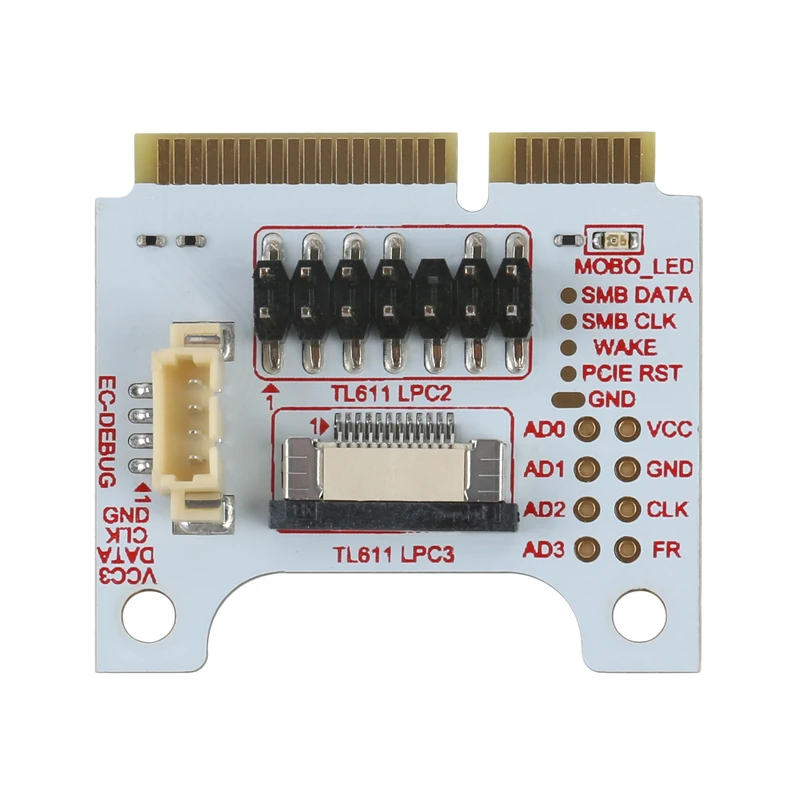

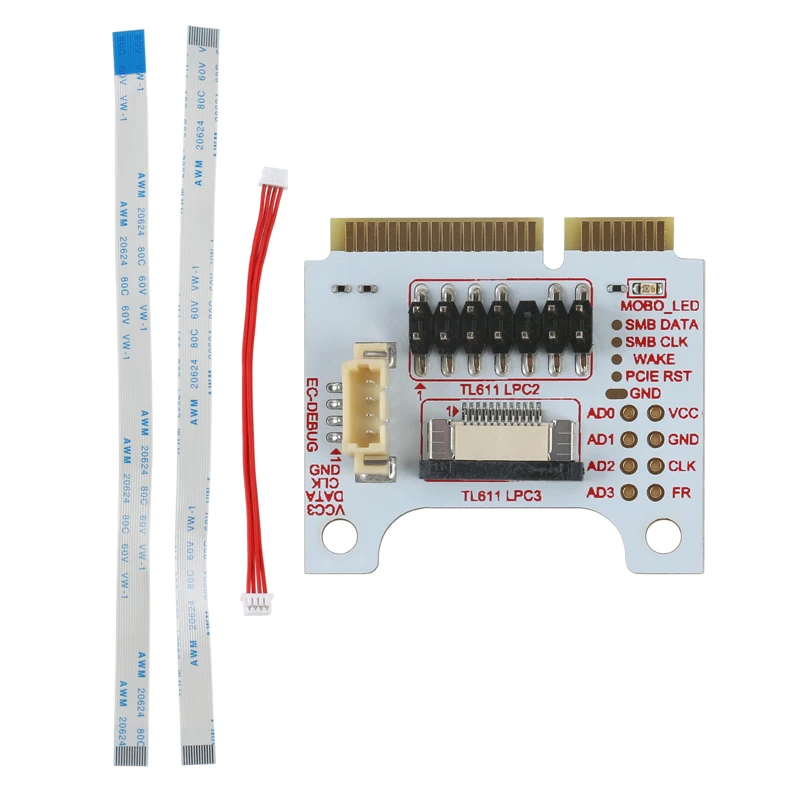

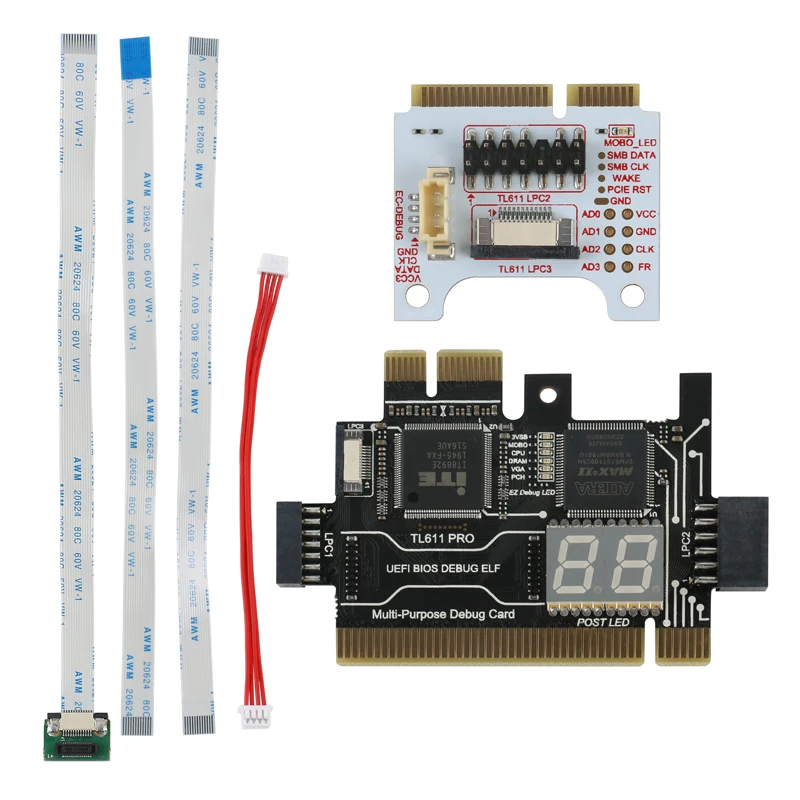

05.LPC3 общий высокоскоростной канал = подключение ноутбука MINI PCIE, A-DEBUG конверсионная карта, ASUS DEBUG-CON, EC-DEBUG.

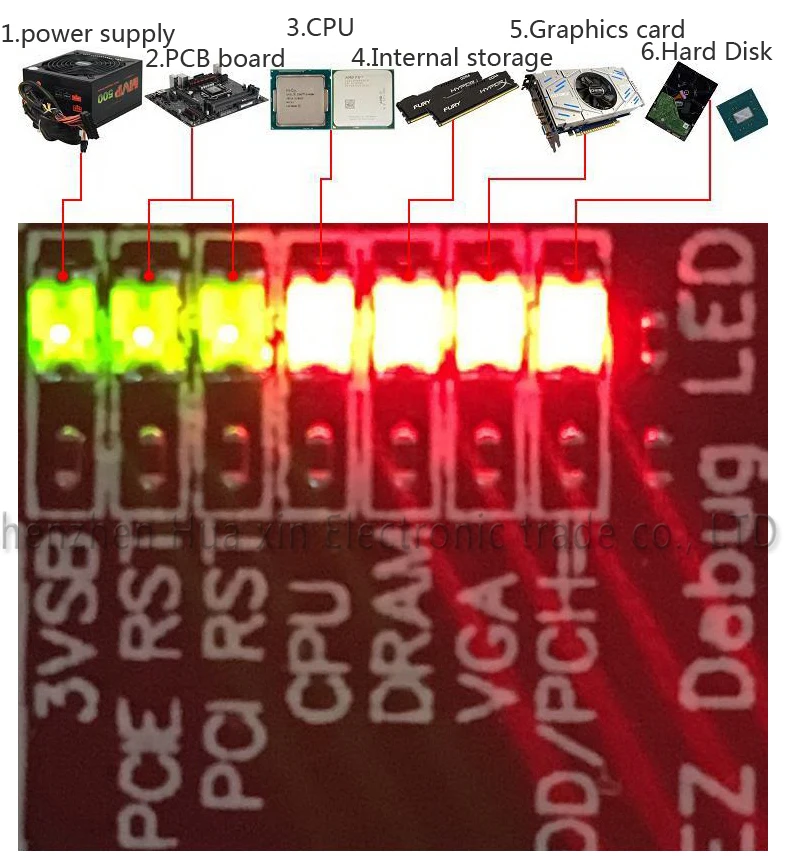

06.3VSB индикатор питания, проверьте, является ли мощность нормальной.
07. MOBO светильник индикатора материнской платы, проверьте, является ли материнская плата нормальной.
08. Индикатор ЦП, проверьте, является ли модуль ЦП нормальным.
09. Индикатор памяти DRAM, проверьте, является ли модуль памяти нормальным.
10. Графический индикатор VGA, проверьте, является ли Графический модуль нормальным. Модуль памяти является нормальным.
11. Индикатор PCH south bridge, проверьте, является ли модуль south bridge нормальным.
12. Золотая веревка или брелок.
13. DP Десятичная точка, сигнал CLK отображается.
