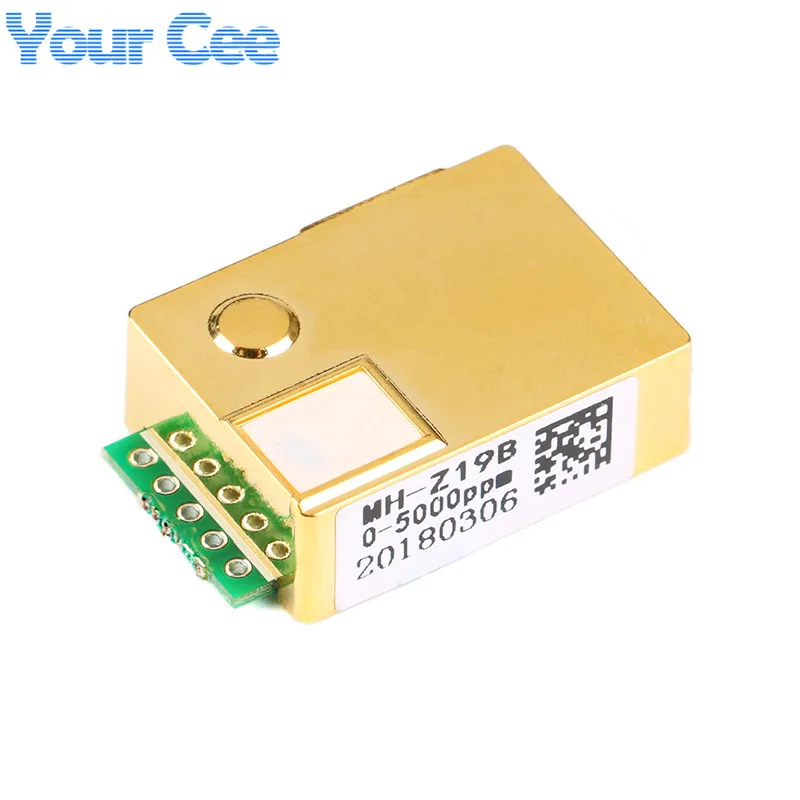

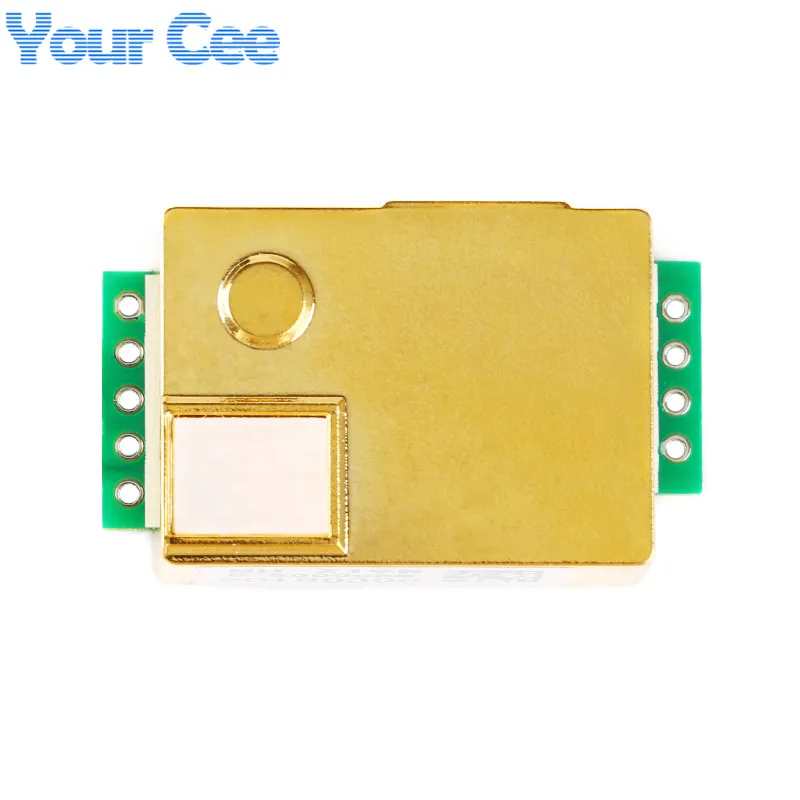

MH-Z19B
Описание товара
MH-Z19B датчик углекислого газа (далее-датчик)-это умный Малогабаритный датчик общего назначения, который использует недисперсионный инфракрасный (NDIR) принцип обнаружения наличия CO2 в воздухе, с хорошей селективностью и анаэробной Газовая зависимости, длительный срок службы и другие характеристики; Встроенная компенсация температуры; В то же время с серийным выходом, аналоговым выходом и выходом ШИМ, прост в использовании. Датчик представляет собой высокопроизводительный датчик, который сочетает в себе зрелую технологию обнаружения инфракрасного поглощения газа с точной оптической схемой и утонченным дизайном цепи.
Параметры продукта
1. Номер модели продукта: MH-Z19B
2. Обнаружение газа: углекислый газ
3. Напряжение питания: 4,5 ~ 5,5 V DC
4. Средний ток: <20 мА (@ 5 в источник питания)
5. Пиковый ток: 150 мА (@ 5 В)
6. Интерфейс уровень: 3,3 V (5V совместимый)
7. Диапазон измерения: 0 ~ 10000ppm может быть выбран в пределах диапазона
8. Выход сигнала: последовательный порт (UART) (TTL уровень 3,3 V)
ШИМ
Аналоговый выход (DAC) (по умолчанию 0,4 ~ 2V) (0 ~ 3V Диапазон настраивается)
9. Время разогрева: 3 мин
10. Время отклика: T90<120s
11. Рабочая температура: 0 ~ 50 °C
12. Рабочая влажность: от 0 до 95% относительной влажности (без конденсации)
13. Вес: 5g
14. Срок службы: >5 лет
Характеристики Датчика
1. Газовая камера с золотым покрытием, водонепроницаемая и устойчивая к коррозии
2. Высокая чувствительность, низкое энергопотребление
3. Отличная стабильность
4. Компенсация Температуры, отличный линейный выход
5. Обеспечивает последовательный (UART), аналоговый (DAC), PWM методы вывода сигнала
6. Длительный срок службы
7. Помехи водяного пара, не отравление
Применение
HVAC холодильное оборудование
Оборудование для контроля качества воздуха
Система свежего воздуха
Оборудование для очистки воздуха
Умный дом
Школа

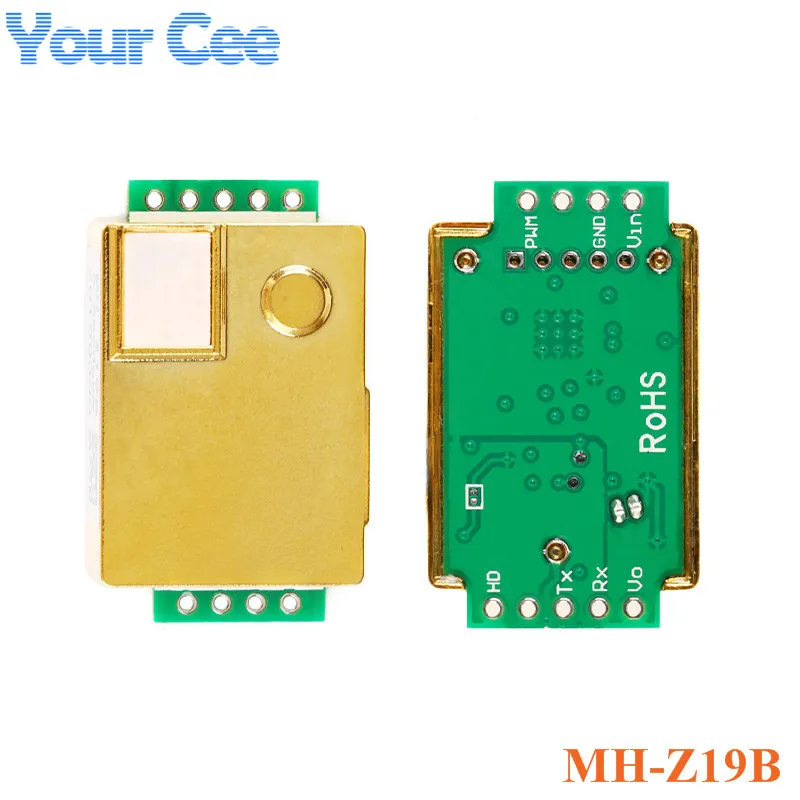

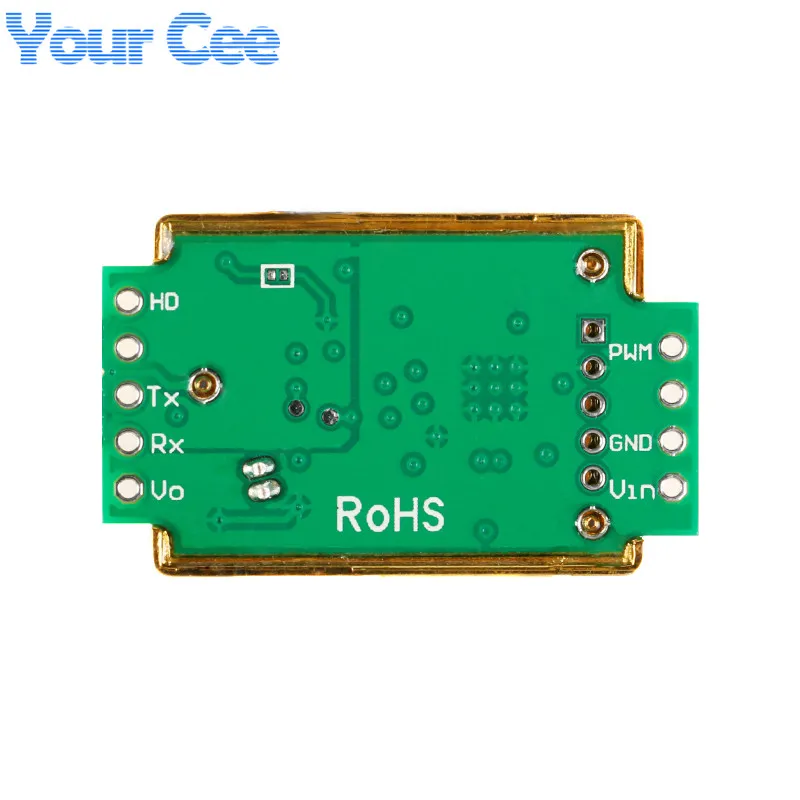

Определение штифта
Вин: мощность положительная (вин)
GND: отрицательный источник питания (GND)
Vo: аналоговый выход
ШИМ: ШИМ
HD: HD (Ноль для школы, низкий более 7 секунд)
Rx: UART(RXD) TTL уровень ввода данных
Tx: UART (TXD) TTL уровень вывода данных
Штырь 1: аналоговый выход Vo
Штырь 2: нет
Pin 3: отрицательный источник питания (GND)
Штырь 4: положительный источник питания (Vin)
Pin 5: UART(RXD) TTL уровень ввода данных
Pin 6: UART (TXD) TTL уровень вывода данных
Штырь 7: нет

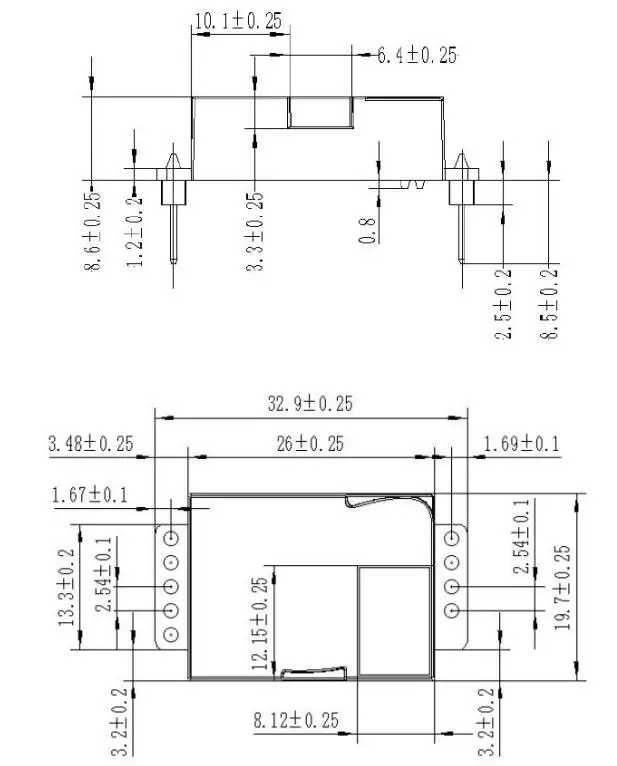

Размер продукта:

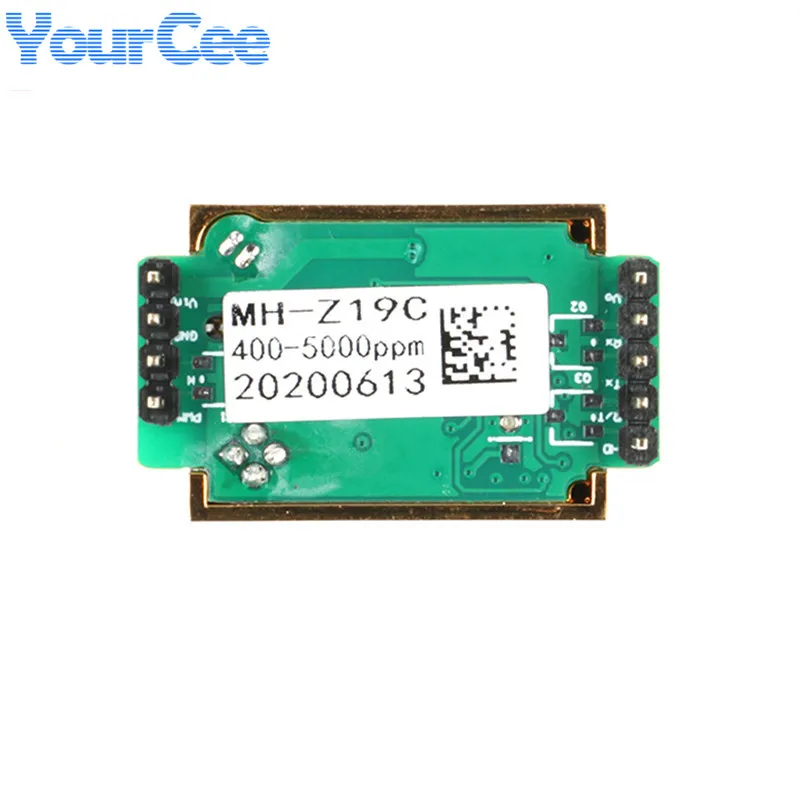

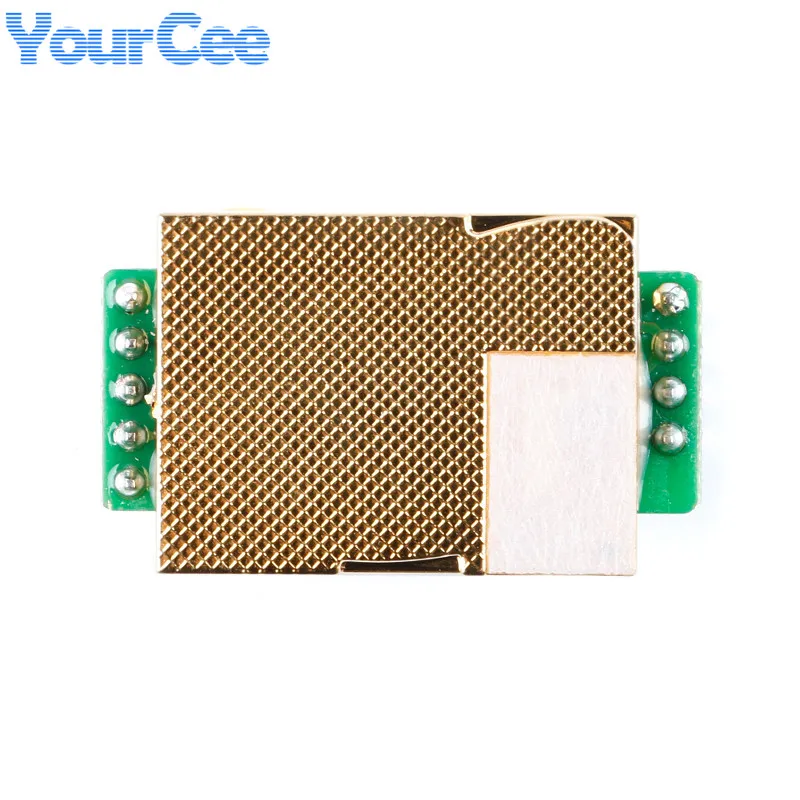

MH-Z19C
Датчик углекислого газа MH-Z19C (далее-датчик)-это Универсальный Интеллектуальный маленький датчик, который использует принцип недисперсионного инфракрасного излучения (NDIR) для обнаружения присутствия C02 в воздухе. И другие функции; Встроенная компенсация температуры: одновременно имеет серийный выход, выход ШИМ, прост в использовании. Датчик-это высокопроизводительный датчик, изготовленный благодаря тесному сочетанию зрелой технологии обнаружения инфракрасного поглощения газа с утонченным дизайном оптической цепи и утонченным дизайном цепи.
Параметры продукта:
Газ обнаружения: углекислый газ
Мощность питающее напряжение: DC (5,0 ± 0,1) V
Средний ток: <40 мА (@ 5 в источник питания)
Пиковый ток: от 125 до (@ 5 в источник питания)
Уровень интерфейса: 3. 3 в (совместим с 5 В)
Диапазон измерения: 400-5000PPM опционально
Выход сигнала: Протокол УАПП (TL уровень 3,3 V)
Время разогрева: 1 мин
Время отклика: T90< 120s
Рабочая температура: -10-50 градусов
Рабочая влажность: 0 ~ 95% относительной влажности (без конденсации)
Описание штифта:
Vin: Power +(in)
GND: источник питания-(GND)
ШИМ: ШИМ
Hd: HD (нулевая калибровка, низкий уровень эффективен более 7 секунд)
Rx: UART (RXD) TTL уровень ввода данных
Tx: UART (TXD) TTL уровень вывода данных
Метод вывода:

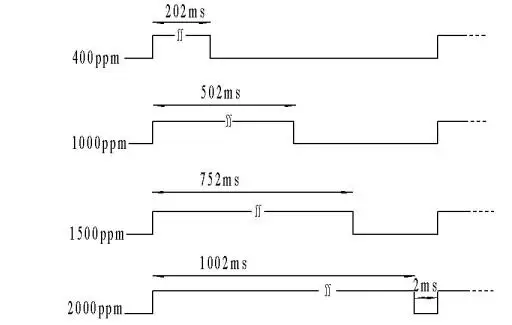

Выход ШИМ
Предположим, что диапазон измерения 400-2000ppm
CO2: диапазон концентрации: 400-2000ppm
Период: 1004 мс ± 5%
Выход высокого уровня в начале цикла: 2 мс (теоретическое значение)
Центральный период: 1000 мс ± 5%
Низкий уровень выхода в конце периода: 2 мс (теоретическое значение)
Формула расчета для получения текущей концентрации CO2 по PWM: Cppm = 2000X (TH-2ms)/(TH + TL-4ms)
Cppm: значение концентрации CO2, рассчитанное на единицу ppm
TH: время, когда выход является высоким уровнем в одном выходном цикле
TL: время, когда выход низкий в одном выходном цикле
Серийный выход (UART)
Аппаратное подключение, подключите vin-GND-RXD-TXD датчика к 5V-GND-TXD-RXD пользователя. (Используйте r терминал должен использовать TTL уровень)
Меры предосторожности:
1. В процессе сварки, установки и использования датчика, позолоченная пластиковая Полость должна быть предотвращена от выдерживания давления в любом направлении.
2. Если датчик должен быть помещен в небольшое пространство, это пространство должно быть хорошо вентилируемым, особенно два диффузионных окна должны быть в хорошо проветриваемом положении.
3. Датчик должен быть далеко от источника тепла и избегать прямых солнечных лучей или другого теплового излучения.
4. Датчик должен быть откалиброван регулярно, и период калибровки рекомендуется не более 6 месяцев.
5. Не используйте датчик в течение длительного времени в окружающей среде с высокой плотностью пыли.
6. Для того, чтобы гарантировать, что датчик может работать нормально, источника питания напряжения должны храниться при (5,0 ± 0,1) постоянного тока. Ток источника питания должен быть не менее 150 мА
7. Если он не находится в пределах этого диапазона, датчик может быть неисправен, выходная концентрация датчика Низкая или датчик не может работать нормально.
8. При ручной калибровке нулевой точки или отправке команды для калибровки основных точек, она должна быть стабильной
9. Работает непрерывно более 20 минут в газовой среде (400ppm).
10. Датчик не может использовать волну с максимальной глубиной.
11. При сварке железом установите температуру до (350 ± 5) градусов, Ранняя
12. Время доставки должно быть меньше 35.
13. При использовании датчика рекомендуется, чтобы клиент использовал метод вставки припоя, чтобы непосредственно вставить и удалить датчик для обслуживания туалета.
