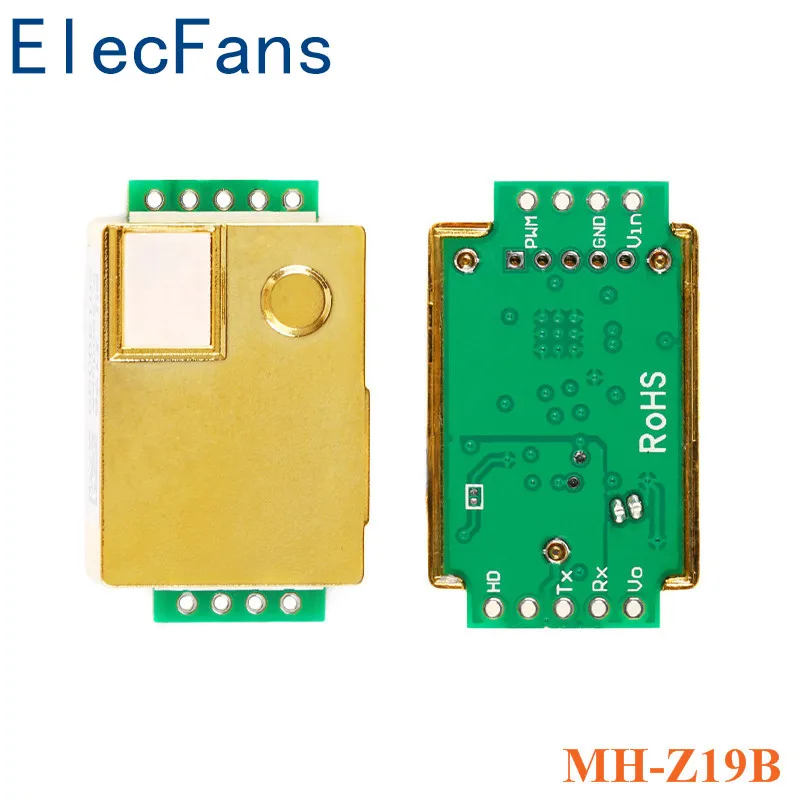

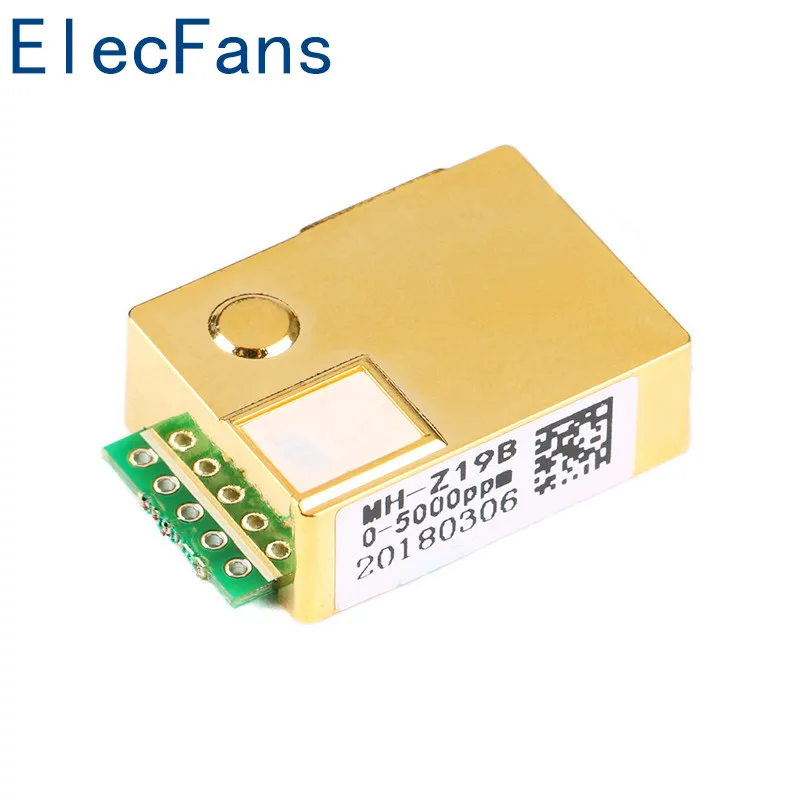

MH-Z19B
Описание товара
MH-Z19B датчик газа двуокиси углерода (далее-датчик)-это универсальный умный малый датчик, использующий недисперсионный инфракрасный (NDIR) принцип для обнаружения присутствия CO2 в воздухе, с хорошей селективностью и анаэробной Газовая зависимость, длительный срок службы и другие характеристики; Встроенная температурная компенсация; В то же время с последовательным выходом, аналоговым выходом и выходом ШИМ, простота в использовании. Датчик представляет собой высокопроизводительный датчик, который сочетает в себе зрелую технологию инфракрасного обнаружения поглощения газа с точной оптической конструкцией траектории и сложной конструкцией цепи.
Параметры продукта
1. Номер модели продукта: MH-Z19B
2. Обнаружение газа: двуокись углерода
3. Напряжение питания: 4,5 ~ 5,5 В постоянного тока
4. Средний ток: <20 мА (источник питания @ 5 В)
5. Пиковый ток: 150 мА (при питании 5 В)
6. Уровень интерфейса: 3,3 В (совместим с 5 В)
7. Диапазон измерения: 0 ~ 10000ppm можно выбрать в пределах
8. Выходной сигнал: последовательный (UART) (уровень TTL 3,3 В)
ШИМ
Аналоговый выход (DAC) (по умолчанию 0,4 ~ 2 В) (настраиваемый диапазон 0 ~ 3 В)
9. Время разогрева: 3 мин.
10. Время отклика: T90<120 с
11. Рабочая температура: 0 ~ 50 °C
12. Влажность при эксплуатации: от 0 до 95% относительной влажности (без конденсации)
13. Вес: 5g
14. Срок службы: >5 лет
Характеристики Датчика
1. Газовая камера с золотым покрытием, водонепроницаемая и устойчивая к коррозии
2. Высокая чувствительность, низкое энергопотребление
3. Отличная стабильность
4. Температурная компенсация, отличный линейный выход
5. Предоставляет последовательные (UART), аналоговые (DAC), методы вывода сигналов PWM
6. Долговечный
7. Помехи водяного пара, не отравляют
Применение
HVAC холодильное оборудование
Оборудование для контроля качества воздуха
Система свежего воздуха
Оборудование для очистки воздуха
Умный дом
Школа

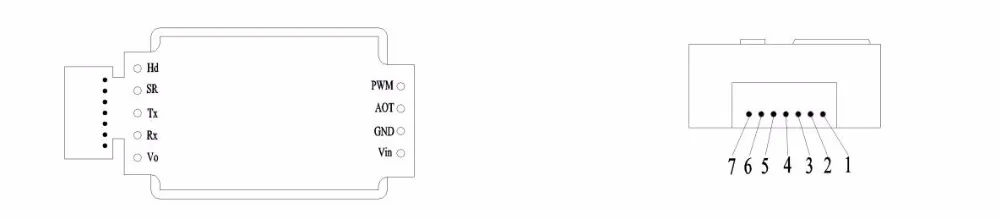

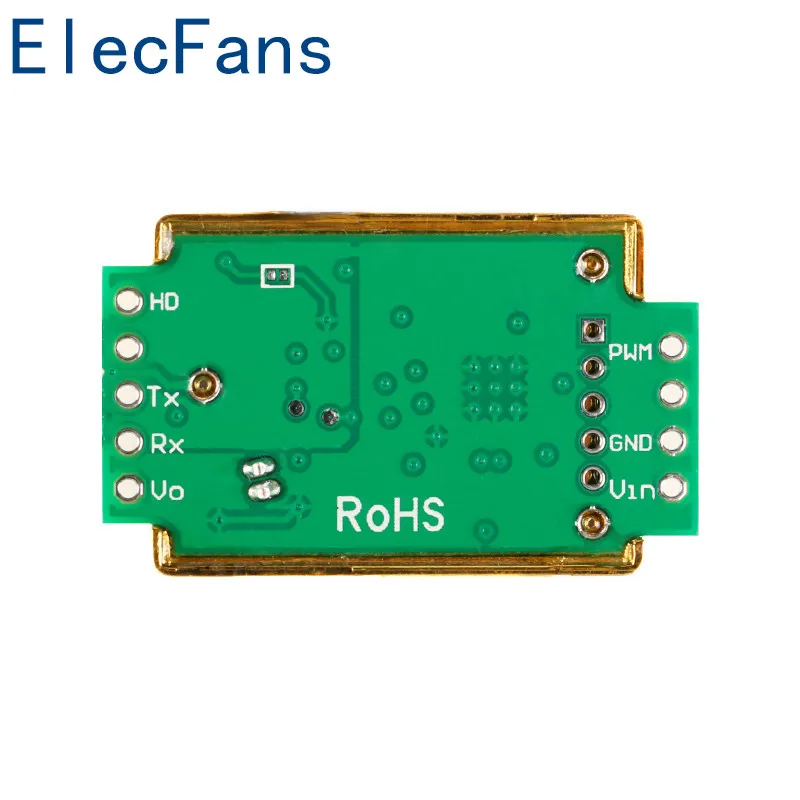

Определение контакта
Vin: мощность положительная (Vin)
GND: отрицательный источник питания (GND)
Vo: аналоговый выход
ШИМ: ШИМ
HD: HD (нулевое значение для школы, низкое значение более 7 секунд)
Rx: ввод данных уровня TTL UART(RXD)
Tx: выход данных уровня TTL UART (TXD)
Контакт 1: аналоговый выход Vo
Контакт 2: нет
Контакт 3: отрицательный источник питания (GND)
Контакт 4: положительный источник питания (Vin)
Контакт 5: ввод данных уровня TTL UART(RXD)
Контакт 6: вывод данных уровня TTL UART (TXD)
Контакт 7: нет

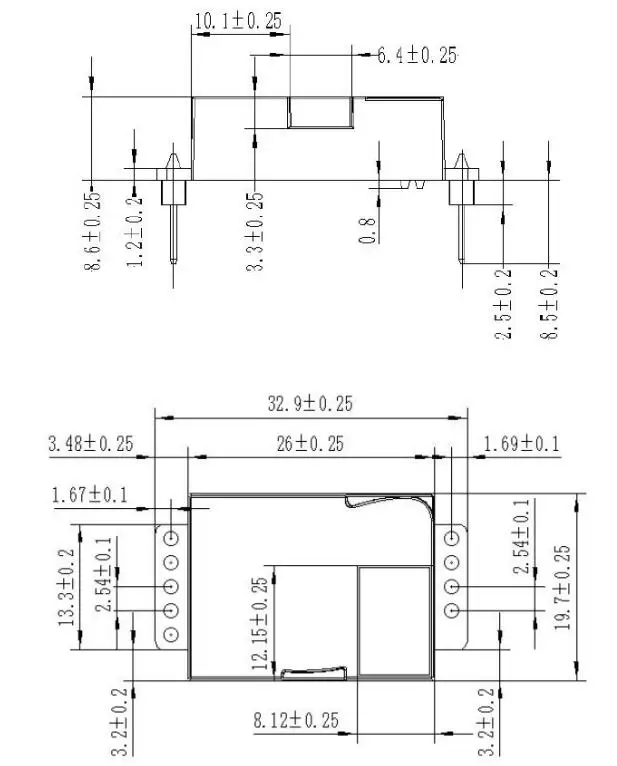

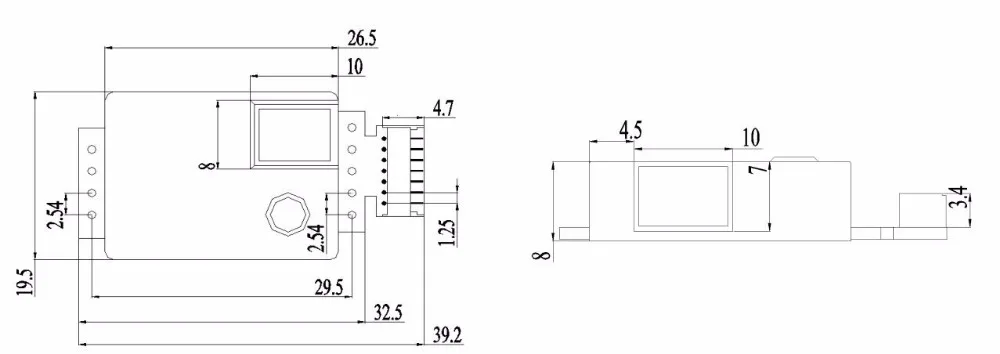

Размер изделия:

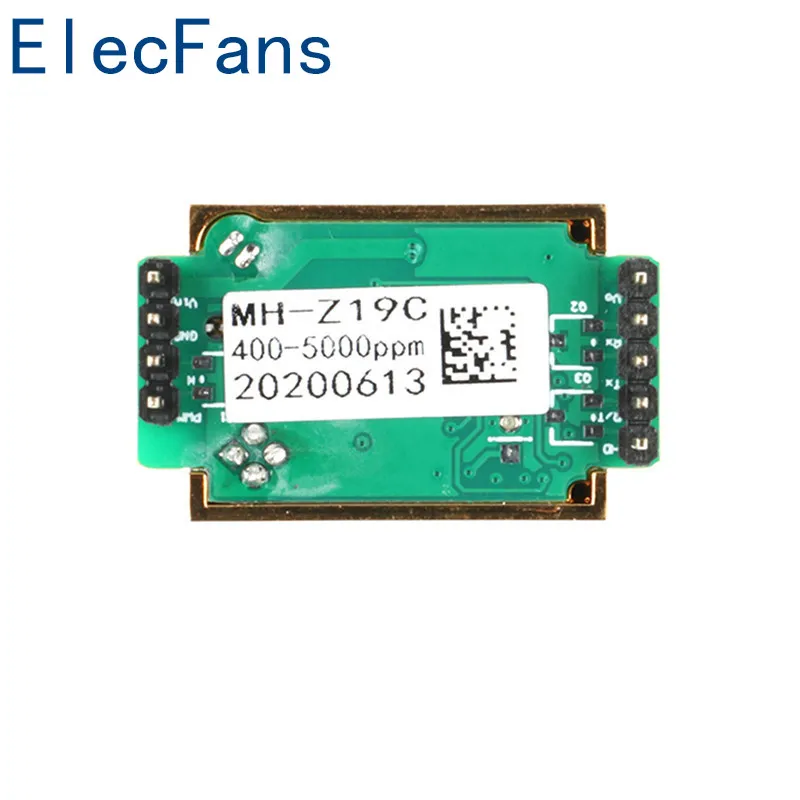

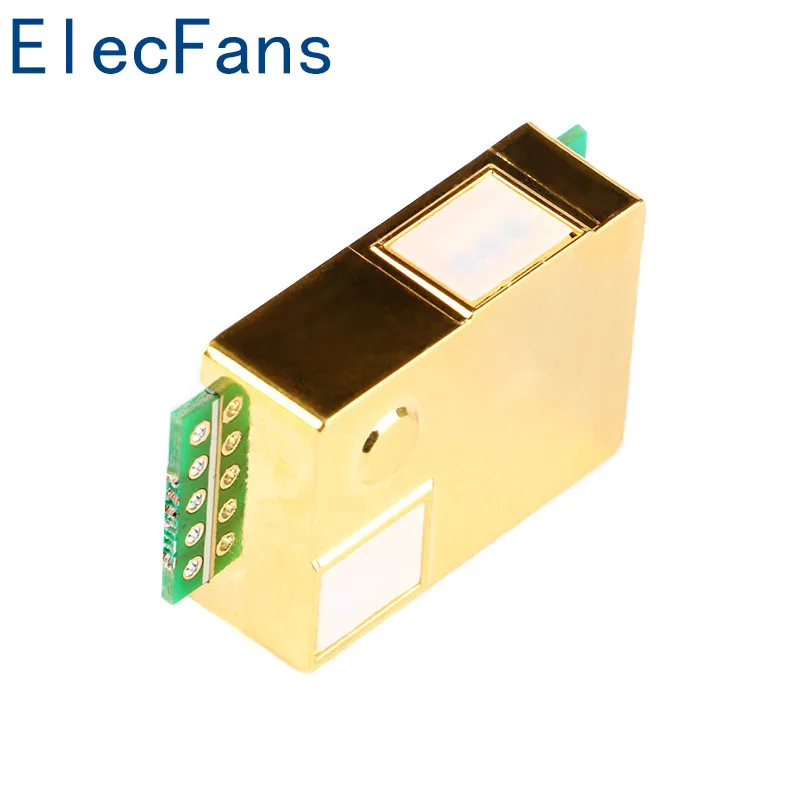

MH-Z19C
MH-Z19C датчик углекислого газа (далее-датчик)-это Универсальный Интеллектуальный небольшой датчик, который использует принцип недисперсионного инфракрасного (NDIR) для обнаружения присутствия C02 в воздухе. И другие функции; Встроенная температурная компенсация: одновременно имеет последовательный выход, выход ШИМ, прост в использовании. Датчик представляет собой высокопроизводительный датчик, изготовленный благодаря тесному сочетанию зрелой технологии инфракрасного поглощения газа с изощренной конструкцией оптической цепи и изощренной конструкцией цепи.
Параметры продукта:
Газ обнаружения: двуокись углерода
Напряжение источника питания: постоянный ток (5,0 ± 0,1) в
Средний ток: <40 мА (источник питания 5 В)
Пиковый ток: от 125 до (источник питания 5 В)
Уровень интерфейса: 3,3 В (совместим с 5 В)
Диапазон измерения: 400-5000PPM опционально
Выходной сигнал: Серийный UART (уровень TL 3,3 В)
Время разогрева: 1 мин
Время отклика: T90< 120 с
Рабочая температура: -10-50 градусов
Рабочая влажность: 0 ~ 95% относительной влажности (без конденсации)
Описание контакта:
Vin: мощность + (дюйм)
GND: источник питания-(GND)
ШИМ: ШИМ
Hd: HD (нулевая калибровка, низкий уровень эффективен более 7 секунд)
Rx: ввод данных уровня TTL UART (RXD)
Tx: выход данных уровня TTL UART (TXD)
Метод вывода:

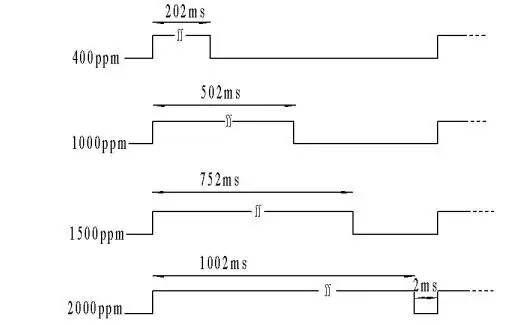

Выход PWM
Предположим, диапазон измерения 400-2000ppm
CO2: Диапазон выходной концентрации: 400-2000ppm
Период: 1004 мс ± 5%
Выход высокого уровня в начале цикла: 2 мс (теоретическое значение)
Центральный период: 1000 мс ± 5%
Низкий уровень производства в конце периода: 2 мс (теоретическое значение)
Формула расчета для получения значения текущей концентрации CO2 ШИМ: Cppm = 2000X (TH-2ms)/(TH + TL-4ms)
Cppm: значение концентрации CO2, рассчитанное на единицу ppm
TH: время, когда выход будет высоким в одном выходном цикле
TL: время, когда выход низкий в одном выходном цикле
Серийный выход (UART)
Аппаратное подключение, подключите Vin-GND-RXD-TXD датчика к 5V-GND-TXD-RXD пользователя. (Используйте терминал r с уровнем TTL)
Меры предосторожности:
1. В процессе сварки, установки и использования датчика следует предотвратить выдерживание давления в любом направлении позолоченной пластиковой полости.
2. Если датчик необходимо разместить в небольшом пространстве, его следует хорошо проветривать, особенно два диффузионных окна должны находиться в хорошо проветриваемом положении.
3. Датчик должен находиться далеко от источника тепла, избегать попадания прямых солнечных лучей или другого теплового излучения.
4. Датчик следует регулярно калибровывать, а срок калибровки рекомендуется не более 6 месяцев.
5. Не используйте датчик в течение длительного времени в условиях высокой плотности пыли.
6. Чтобы датчик мог нормально работать, напряжение источника питания должно поддерживаться на уровне (5,0 ± 0,1) В постоянного тока. Ток источника питания должен быть не менее 150 мА
7. Если он не в этом диапазоне, датчик может быть неисправен, выходная концентрация датчика Низкая или датчик не может нормально работать.
8. При ручной калибровке нулевой точки или отправке команды для калибровки основных точек она должна быть стабильной
9. Работайте непрерывно более 20 минут в газовой среде (400ppm).
10. Датчику запрещается использовать пиковую глубину волны.
11. При сварке утюгом установите температуру до (350 ± 5) градусов, рано
12. Время доставки должно быть менее 35.
13. При использовании датчика рекомендуется покупателю использовать метод вставки припоя, чтобы непосредственно вставить и удалить датчик для обслуживания туалета.
