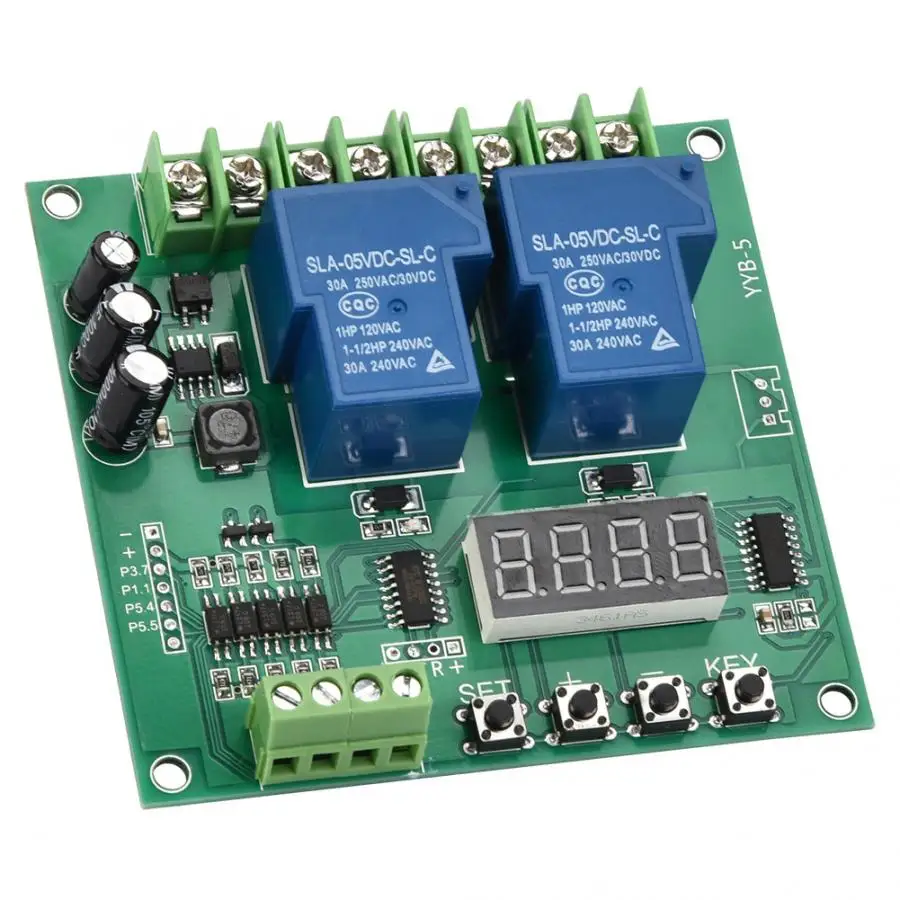

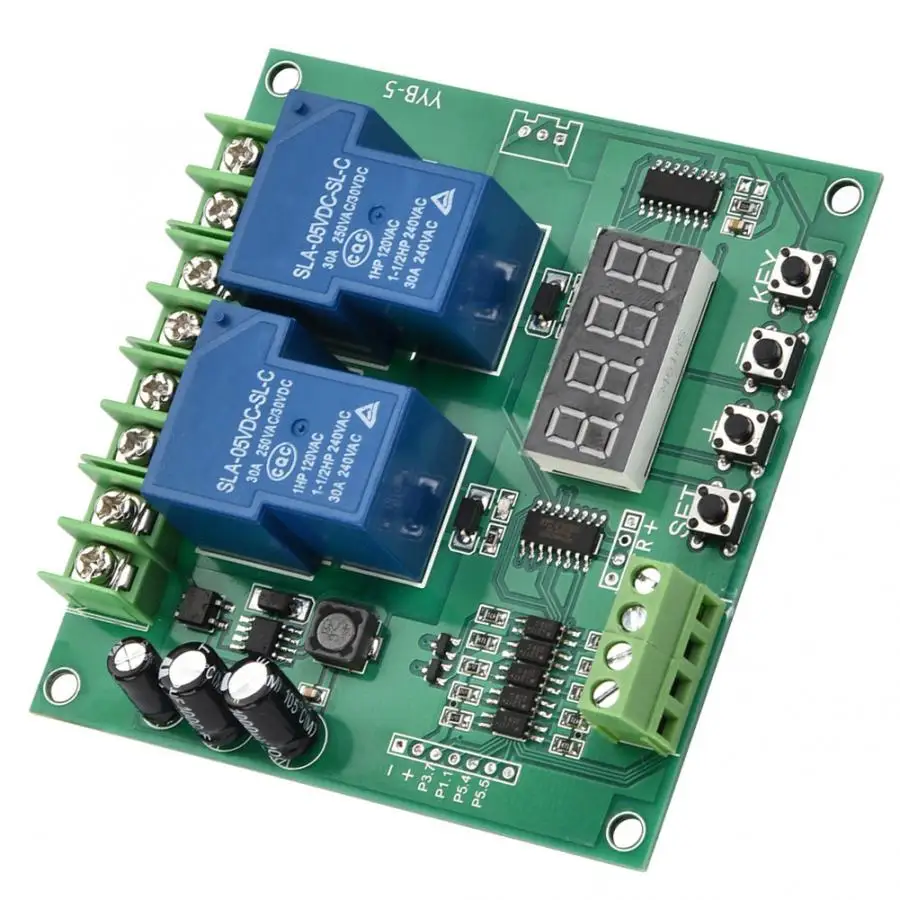

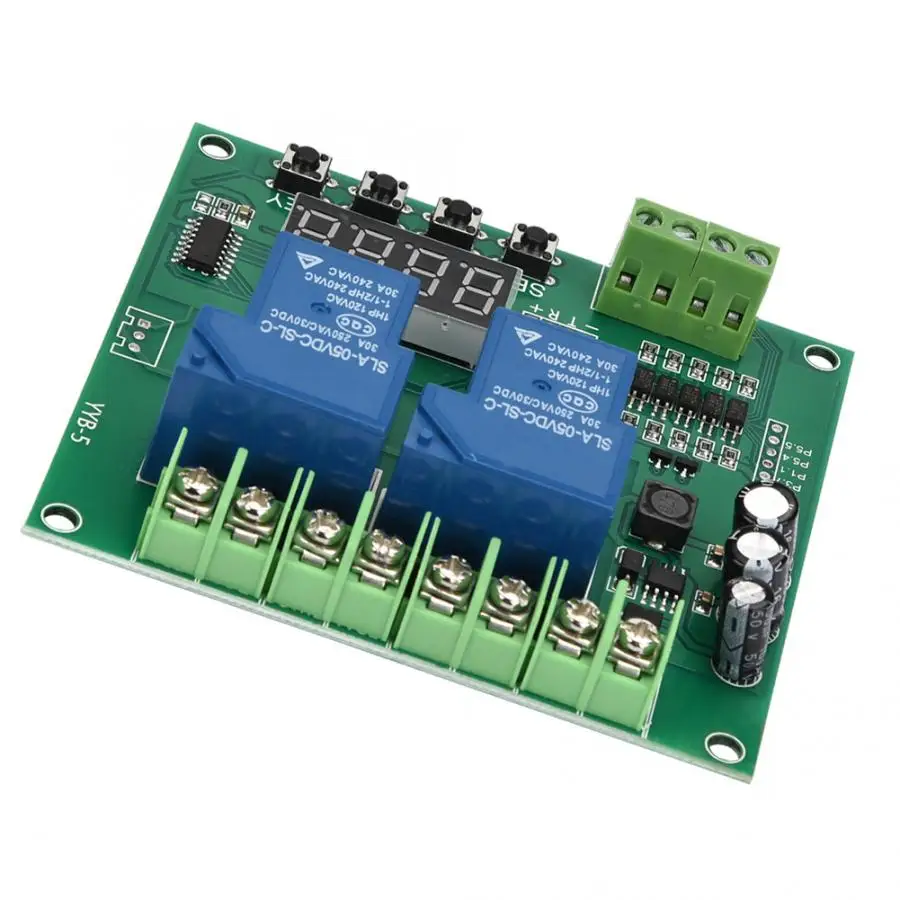

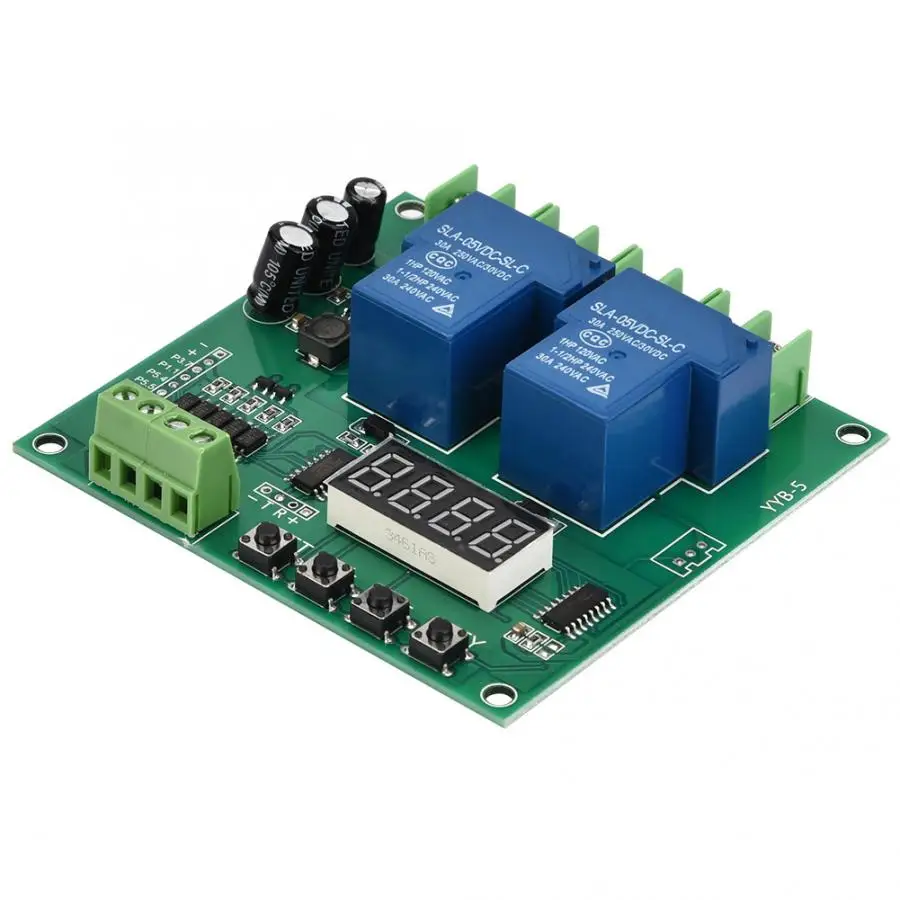

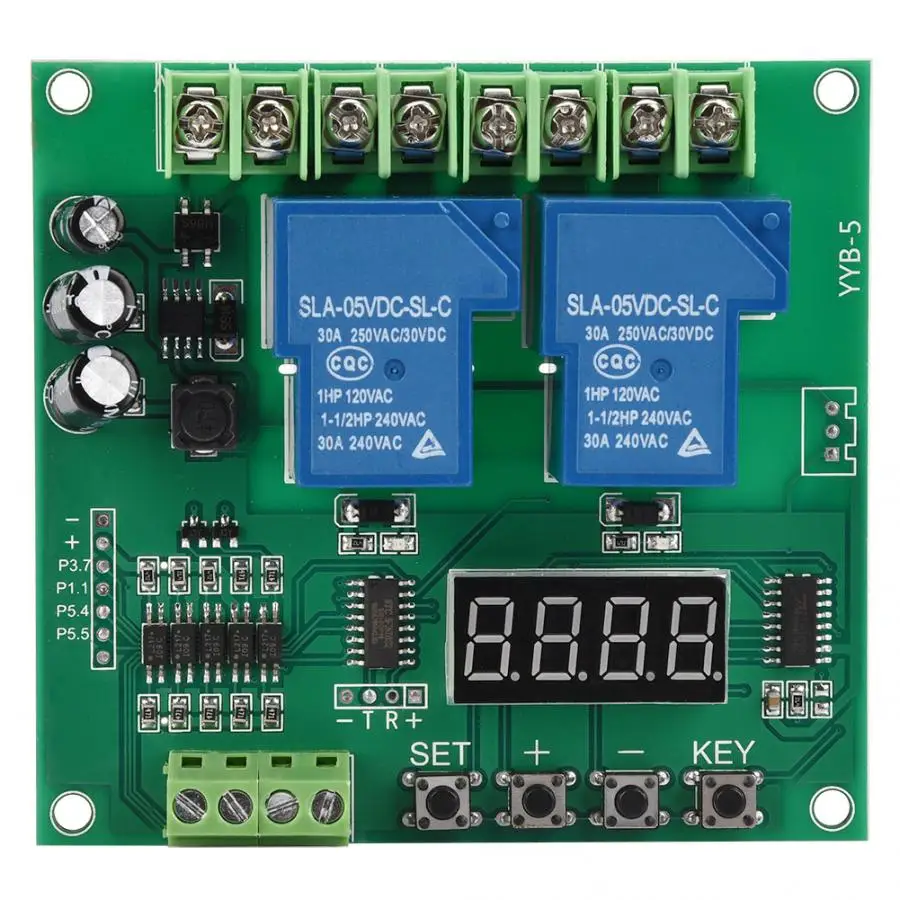

YYB-5 12v 24v двигатель вперед/Обратный Управление доска два реле задержки времени цикла модуль
Особенности:
100% новый и высокое качество 6 видов широко используемых функций для удовлетворения потребностей большего количества приложений; Он может управлять 2-пути Соленоидный клапан, женские туфли-лодочки, двигатели постоянного тока, освещения и других Бег свободно Выходная мощность: он может контролировать в пределах 30A DC или AC нагрузки Диапазон времени: 0,1 секунд до 999 минут в любое время регулируется
Спецификация:
Модель:YYB-5 Входное напряжение: DC/ AC7V ~ 27V
Диапазон времени: 0,1 секунд до 999 минут
Вес:Approx.103g/3,6 oz

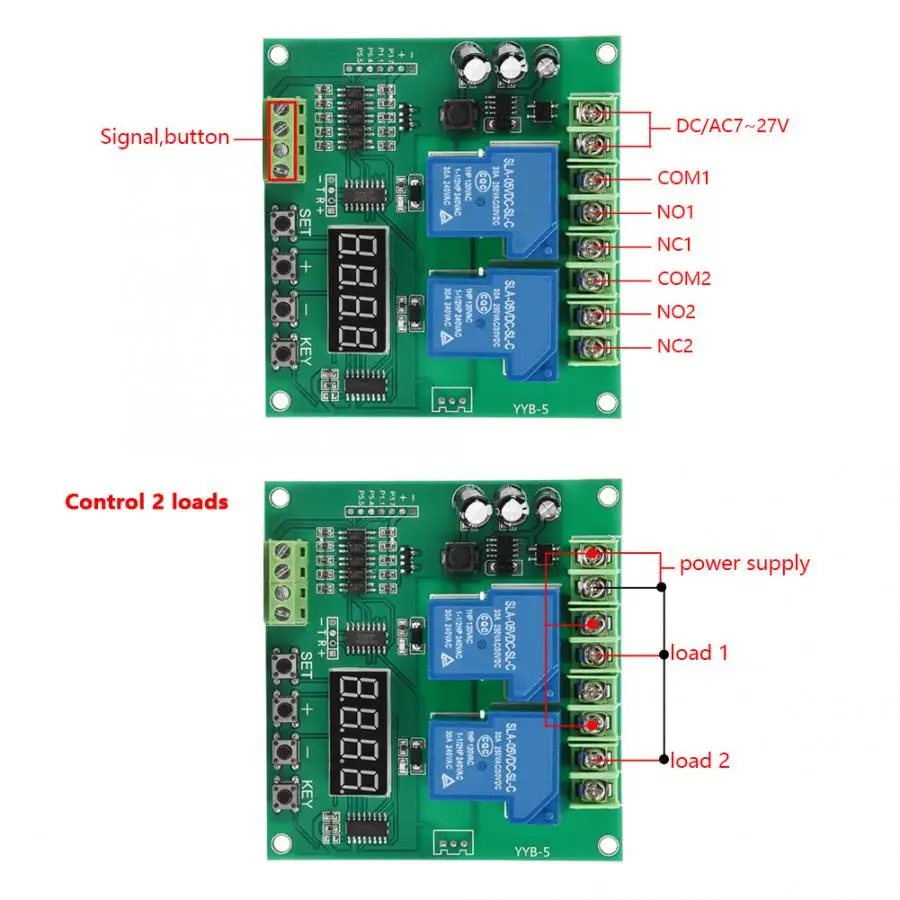

Описание порта проводки:
1. AC/DC: вход 7V ~ 27V
3. В 1: вход сигнала 1 (отрицательный триггер)
4. IN2: входной сигнал терминала 2 (отрицательный триггер)
2. IN3: вход сигнала 3 (отрицательный триггер)
5. Номер: реле, как правило, открытый интерфейс, реле тянет перед подвеской, после соединения с COM короткой
6. COM: общий интерфейс реле
7. NC: реле нормально закрытого интерфейса, реле перед подключением к COM коротко, тянуть после подвески
Список функций:
П -1: к сигналу 1, реле 1 автоматически останавливается; К Сигнал 2, реле 2 автоматически останавливает время в; Сигнал 3 Сигнал сброса аварийной остановки
П -2: сигнал 1, реле 1 вытягивается до времени автоматически останавливается; Реле 2 От сигнала до начала задержки B время после всасывания до C Автоматически останавливается (этот блок времени функции должен быть последовательным)
П -3: после включения питания, реле 1 вытягивает до времени, жду C Время, реле 2 тянет к времени B, ждет времени C; Реле 1,2 витков Бесконечный цикл работы
(Если Мотор Управления Реверсивный можно понять как: мотор Запуск периода времени; Остановка в течение некоторого времени; Автоматическое обратное для Некоторое время; Остановка в течение некоторого времени; Затем автоматически вперед;
П -4: сигнал 1, реле 1 тяга; Сигнал 2 (предел), реле 1 остановки и Начинает считать до реле времени 2 тяги; До сигнала 3 (лимит), реле 2 Останавливает и запускает время до B реле времени 1 тяга; Бесконечная петля
(Если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Двигатель движется до предела 2 для остановки в течение периода Время; Автоматическое переключение до предела 3, чтобы остановить период времени; Затем автоматически вперед;
П -5: сигнал 1, реле 1 pull; Сигнал 2 (предел), реле 1 stop и Запуск времени до реле времени 2 pull; Сигнал 3 (предел), реле 2 Стоп; Сигнал 1; Снова
(Если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Двигатель движется до предела 2 для остановки в течение периода Время; Автоматическое переключение до предела 3 остановки; Подача сигнала 1;
P-6: К сигналу 1, реле 1 тяга; К сигналу 2 (предел), реле 1 стоп; Дать Сигнал 1, реле 2 тяги; Сигнал 3 (предел), реле 2 остановки;
(Если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Перейти к ограничению 2 стоп; Нажмите кнопку Пуск 1 снова; Обратный до предела 3 стоп;
Если Функция дистанционного управления: пульт дистанционного управления и клавиша B для запуска Вышеуказанная функция; Клавиша C нажмите на реле 1 работа (вперед); Затем нажмите Реле 1 для остановки (стоп); Кнопка D нажмите реле 2 работы (обратный); Нажмите один раз реле 2 для остановки (стоп);
Описание параметров ключа:
Дисплей питания «----», доступ к режиму ожидания;
Нажмите первый раз K1, на экране отображается: P-1: K2 и K3 режим регулировки
Нажмите второй раз K1, на экране отображается: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)
Нажмите в третий раз K1, на экране отображается: B001: K2 и K3 Отрегулируйте второй раз B, K4 Отрегулируйте десятичную точку (единица времени)
Нажмите на K1 в четвертый раз, на экране отображается: C001: K2 и K3 Отрегулируйте третий раз C, K4 Отрегулируйте десятичную точку (единица времени)
Нажмите на пятый K1, дисплей «----», который входил в режим ожидания;
Например; Необходимо установить режим: P - 2; Время: A010 B005 C006:
Указание Второй режим работы; После сигнала 1; Реле 1 после 10 Секунды для запуска; Реле 2 для передачи сигнала после задержки 5 секунд После начала 1 секунды автоматически выключится
Десятичное время описание единицы измерения:
X X.X знака после запятой в десятку, диапазон времени: 0,1 секунд до 99,9 секунд
XXX нет десятичной точки, диапазон времени: от 1 секунды до 999 секунд
XXX. Десятичные точки в одном, диапазон времени: от 1 минуты до 999 минут
Посылка:
1 х плата управления двигателем
