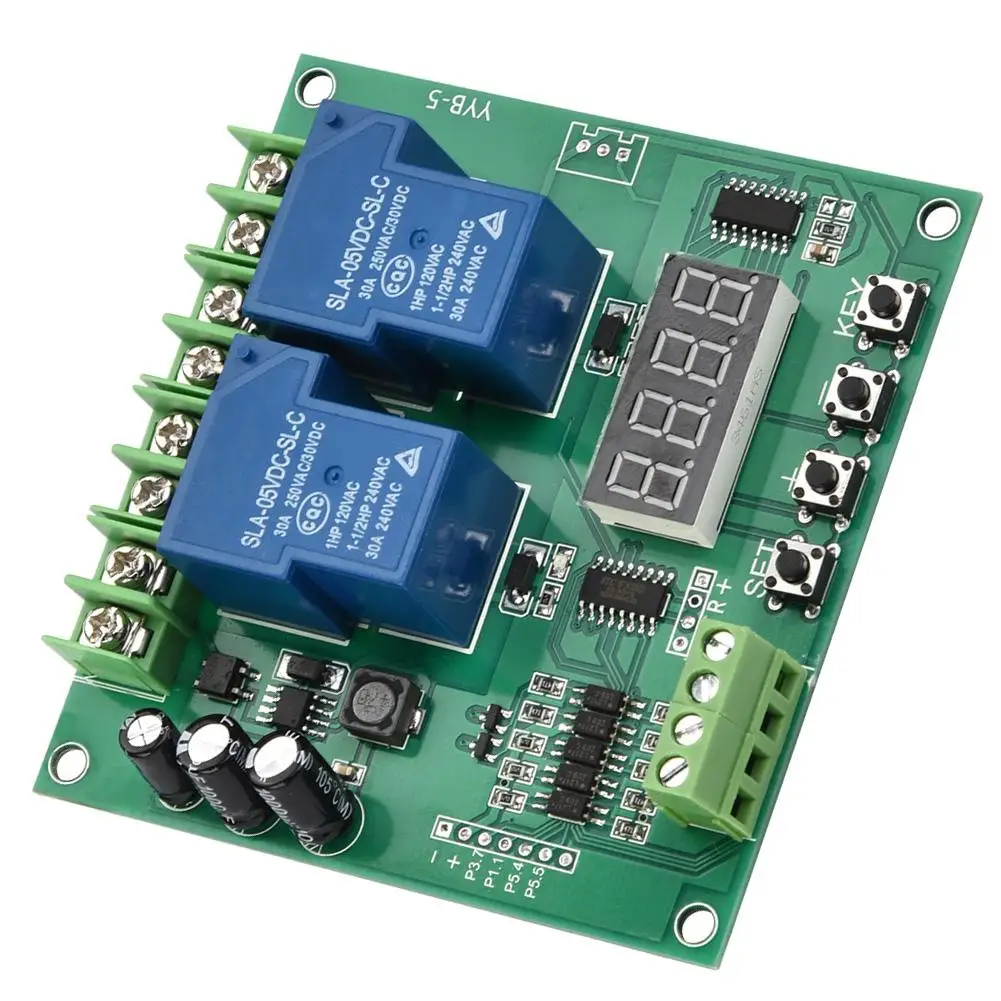

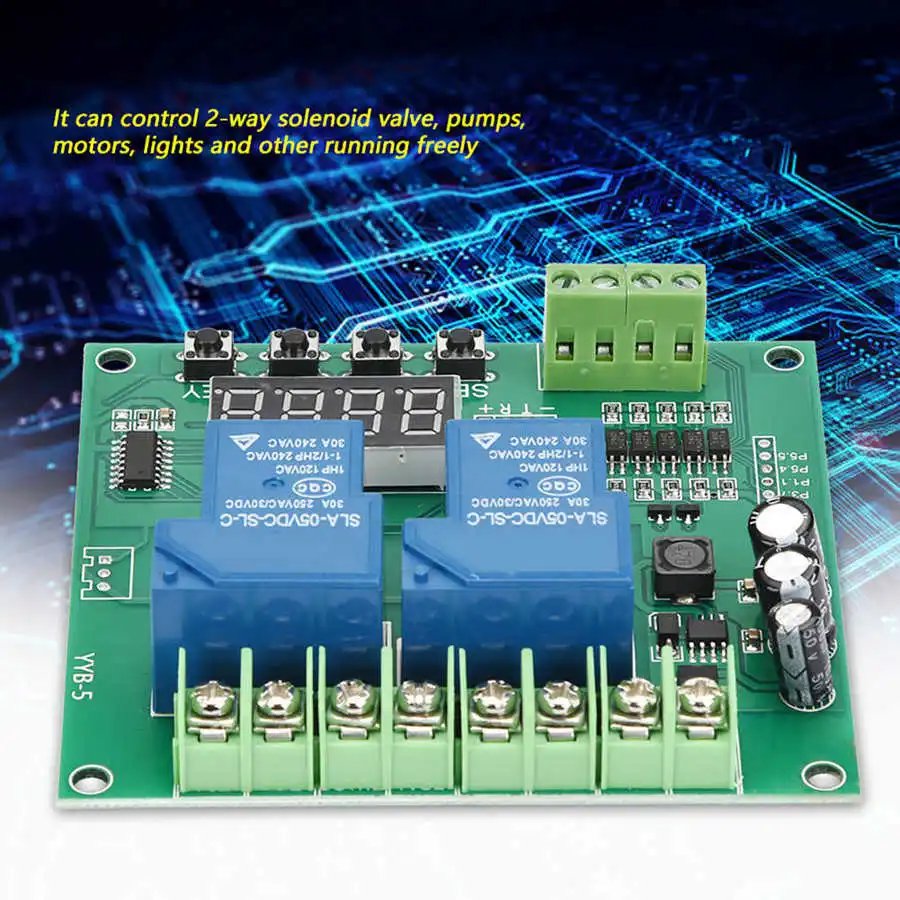

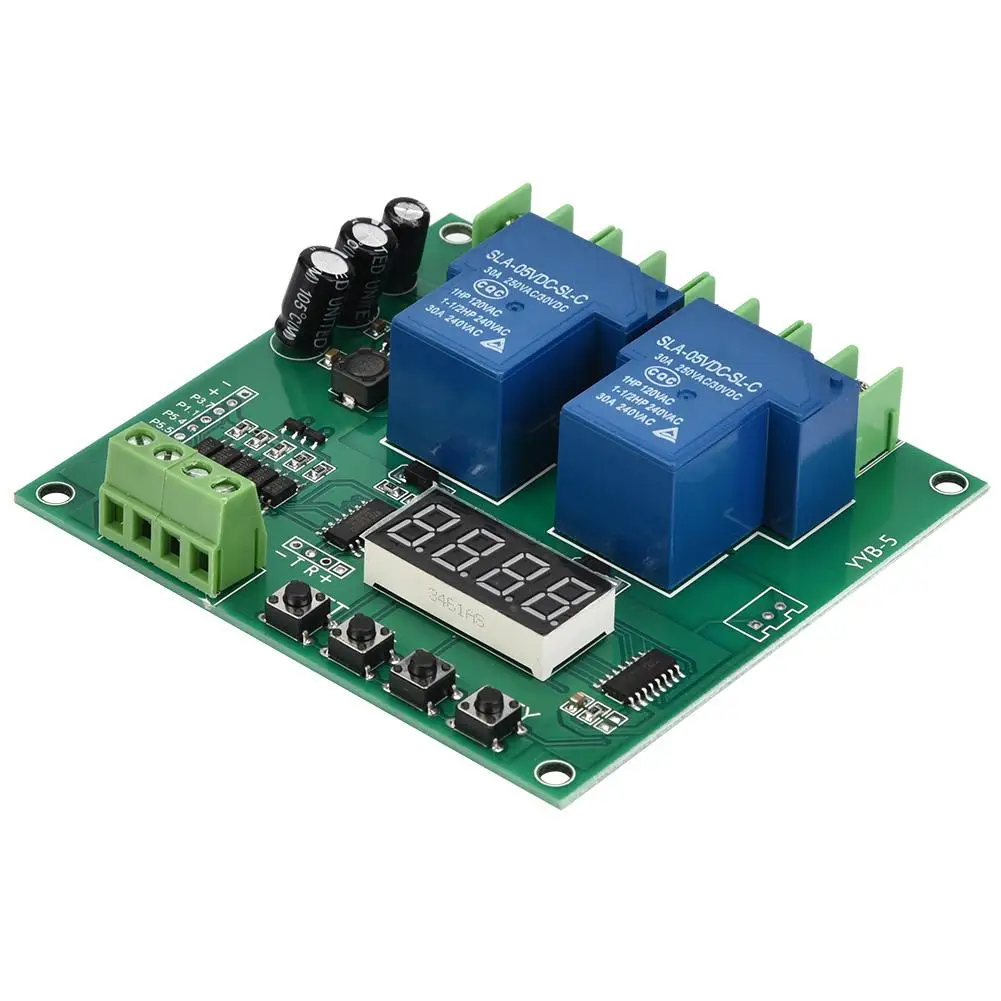

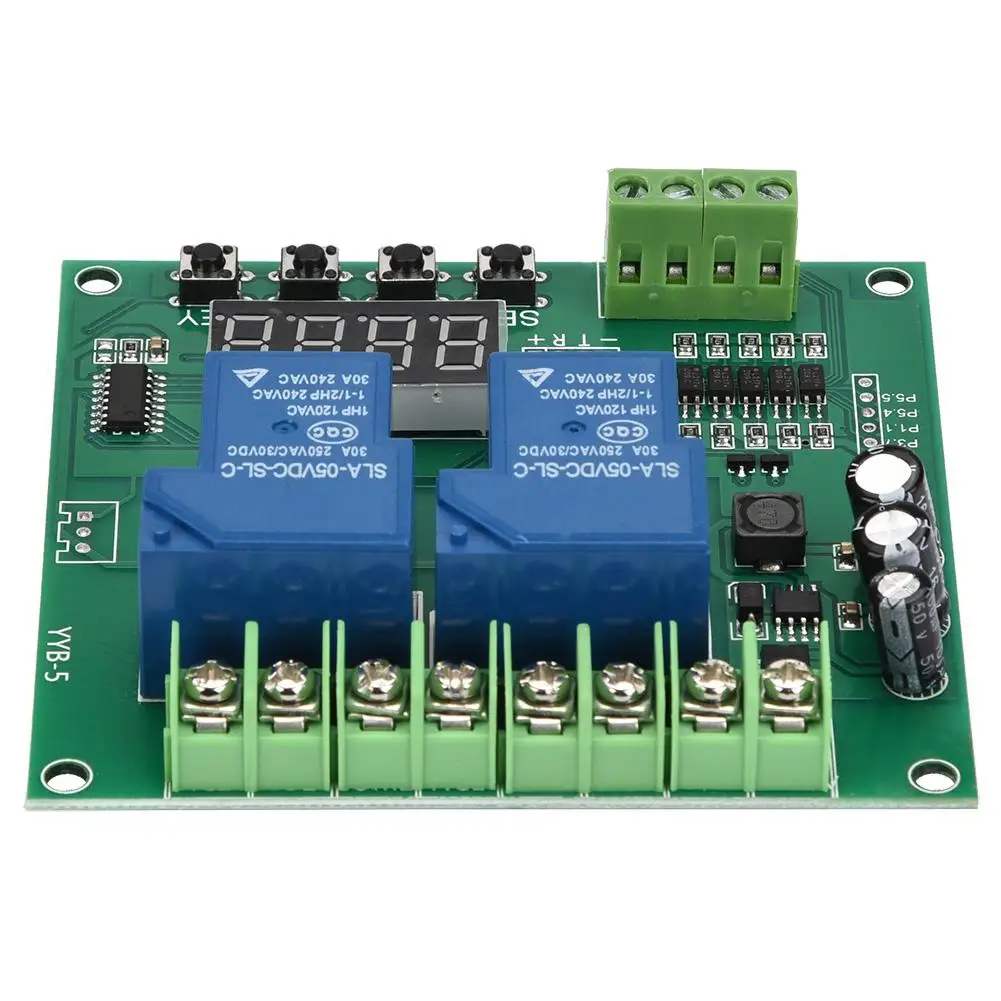

Плата контроллера двигателя прямогообратного хода YYB-5 12 В 24 В, модуль цикла задержки двигателя с двумя реле, модуль платы расширения привода

Плата контроллера двигателя прямого/обратного хода YYB-5 12 В 24 в модуль расширительной платы привода с двумя реле задержки цикла

Особенности:

Спецификация:

Модель:YYB-5 Входное напряжение: DC/ AC7V ~ 27V

Временной диапазон: от 0,1 секунд до 999 минут

Вес: прибл. 3,6 г/унции

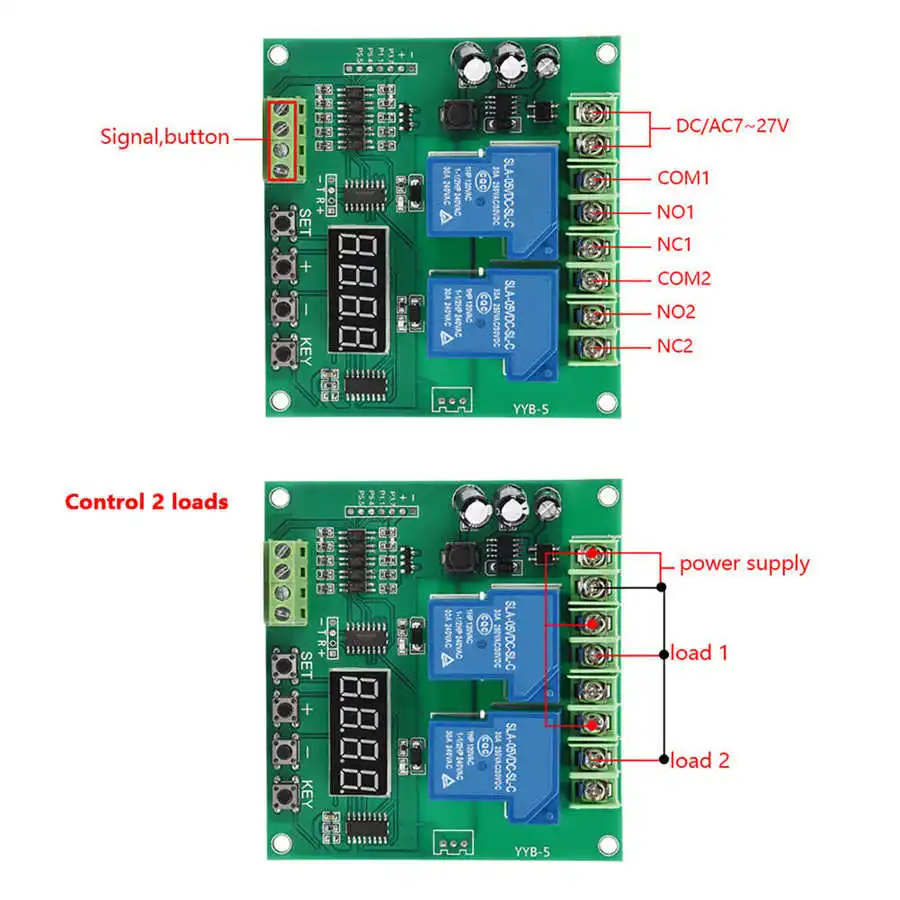

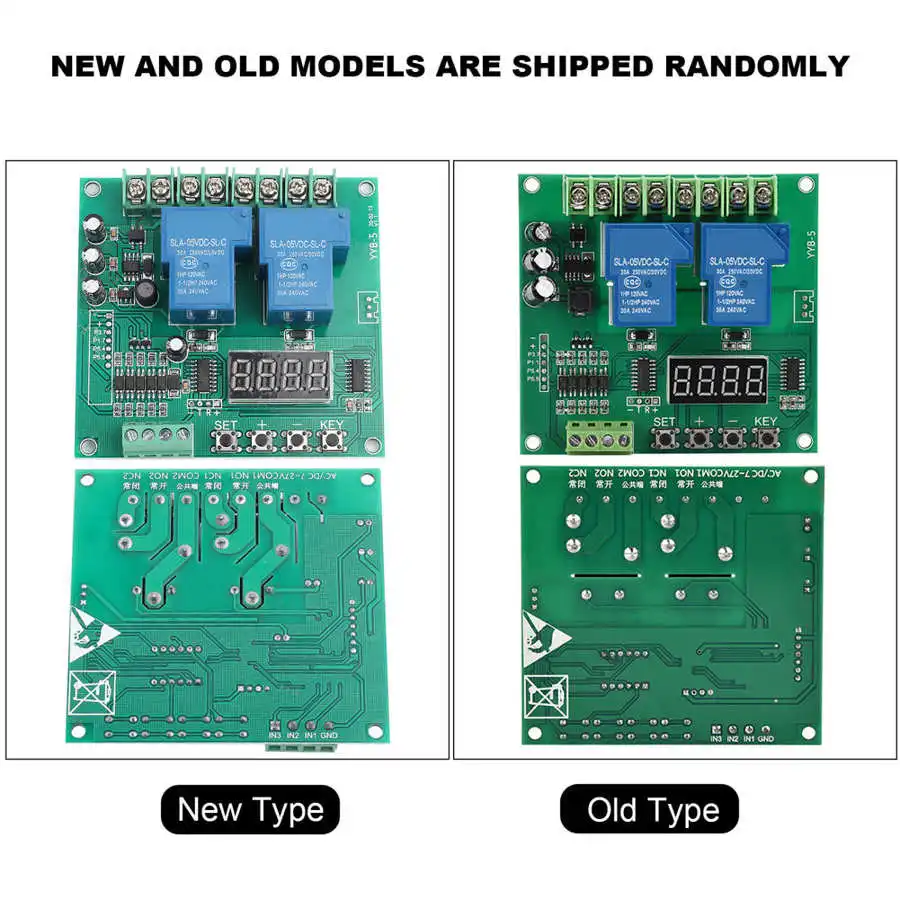

Описание проводного порта:

1. AC/DC: вход 7 В ~ 27 в

3. В 1: вход сигнала 1 (отрицательный триггер)

4. IN2: клемма входного сигнала 2 (отрицательный триггер)

2. IN3: вход сигнала 3 (отрицательный триггер)

5. Нет: нормально открытый интерфейс реле, тяга реле перед подвеской, после короткого подключения COM

6. COM: общий интерфейс реле

7. NC: реле нормально закрытого интерфейса, реле перед подключением COM закорочено, тянуть после подвески

Список функций:

P - 1: для сигнала 1, реле 1 переключается на время автоматически останавливается; Для сигнала 2, реле 2 переключается на время B автоматически останавливается; Сигнал 3-Сигнал аварийной остановки сброса

P - 2: сигнал 1, реле 1 выключается до момента автоматической остановки; реле 2 от сигнала до начала задержки B после всасывания до времени C автоматически останавливается (Этот функциональный блок времени должен быть последовательным)

P - 3: после включения питания реле 1 переходит к сбросу времени, ожидание времени C, реле 2 переключается к сбросу времени B, ожидание времени C; реле 1,2 оборотов бесконечная работа бесконечный цикл

(Если управляющий двигатель Реверсивный, можно понимать как: двигатель работает в течение определенного периода времени; Останавливается на некоторое время; Автоматически реверсируется на некоторое время; Останавливается на некоторое время; Затем автоматически вперед;

P - 4: для сигнала 1, тяга реле 1; Для сигнала 2 (предел), реле 1 останавливается и начинает считать до тяги реле времени 2; Для сигнала 3 (предел), реле 2 останавливает и начинает время до B реле времени 1 тяга; Бесконечный цикл

(Если управляющий двигатель Реверсивный, можно понимать как: Нажмите кнопку запуска 1; Двигатель переходит к пределу 2 для остановки на некоторое время; автоматически переходит к лимиту 3, чтобы остановить период времени, затем автоматически вперед;

P - 5: для сигнала 1, тяга реле 1; Для сигнала 2 (предел), реле 1 остановка и запуск времени до тяги реле времени 2; Сигнал 3 (предел), реле 2 стоп; Сигнал 1; Еще раз

(Если управляющий двигатель Реверсивный, можно понимать как: Нажмите кнопку запуска 1; Двигатель переходит к пределу 2 для остановки на некоторое время; автоматически переключается на предел 3; Подает сигнал 1;

P-6: для сигнала 1, тяга реле 1; Для сигнала 2 (предел), реле 1 стоп; Сигнал 1, тяга реле 2; Для сигнала 3 (предел), реле 2 стоп;

(Если управляющий двигатель Реверсивный, можно понимать как: Нажмите кнопку старт 1; Перейдите к остановке предел 2; Нажмите кнопку старт 1 еще раз; Обратитесь к остановке предел 3;

Если функция дистанционного управления: дистанционное управление клавишей A и B, чтобы запустить вышеуказанную функцию; Нажмите кнопку C, чтобы реле работало 1 (вперед); Затем нажмите реле 1, чтобы остановить (остановить); нажмите кнопку D, чтобы реле работало 2 (реверс); Нажмите один раз реле 2, чтобы остановить (остановить);

Описание ключевых настроек:

Отображение мощности «----», что имеет доступ к режиму ожидания;

Нажмите первый раз K1, на экране отобразится: P-1: K2 и K3 режимы регулировки

Нажмите второй раз K1, на экране отобразится: A001: K2 и K3, отрегулируйте первый раз A, K4, отрегулируйте десятичную точку (единица времени)

Нажмите третий раз K1, на экране отобразится: B001: K2 и K3, отрегулируйте второй раз B, K4, отрегулируйте десятичную точку (единица времени)

Нажмите четвертый раз K1, на экране отображаются: C001: K2 и K3, отрегулируйте третий раз C, K4, отрегулируйте десятичную точку (единица времени)

Нажмите пятый K1, Отобразите «----», который вошел в режим ожидания;

Например; Необходимо установить режим: P - 2; Время: A010 B005 C006:

Индикатор второго режима работы; После сигнала 1; Реле 1 через 10 секунд для запуска; Реле 2 для подачи сигнала после задержки 5 секунд после запуска 1 секунды автоматически выключается

Описание десятичного единицы времени:

X.X Десятичная точка в десяти, диапазон времени: от 0,1 секунд до 99,9 секунд

XXX без десятичной точки, диапазон времени: от 1 секунды до 999 секунд

Ххх. Десятичные точки в одном, диапазон времени: от 1 минуты до 999 минут

Посылка тация:

1 х плата управления двигателем
