VGA ЖК-плата контроллера с 12,1 "AC121SA01 1024X768 ЖК-экран емкостная сенсорная панель

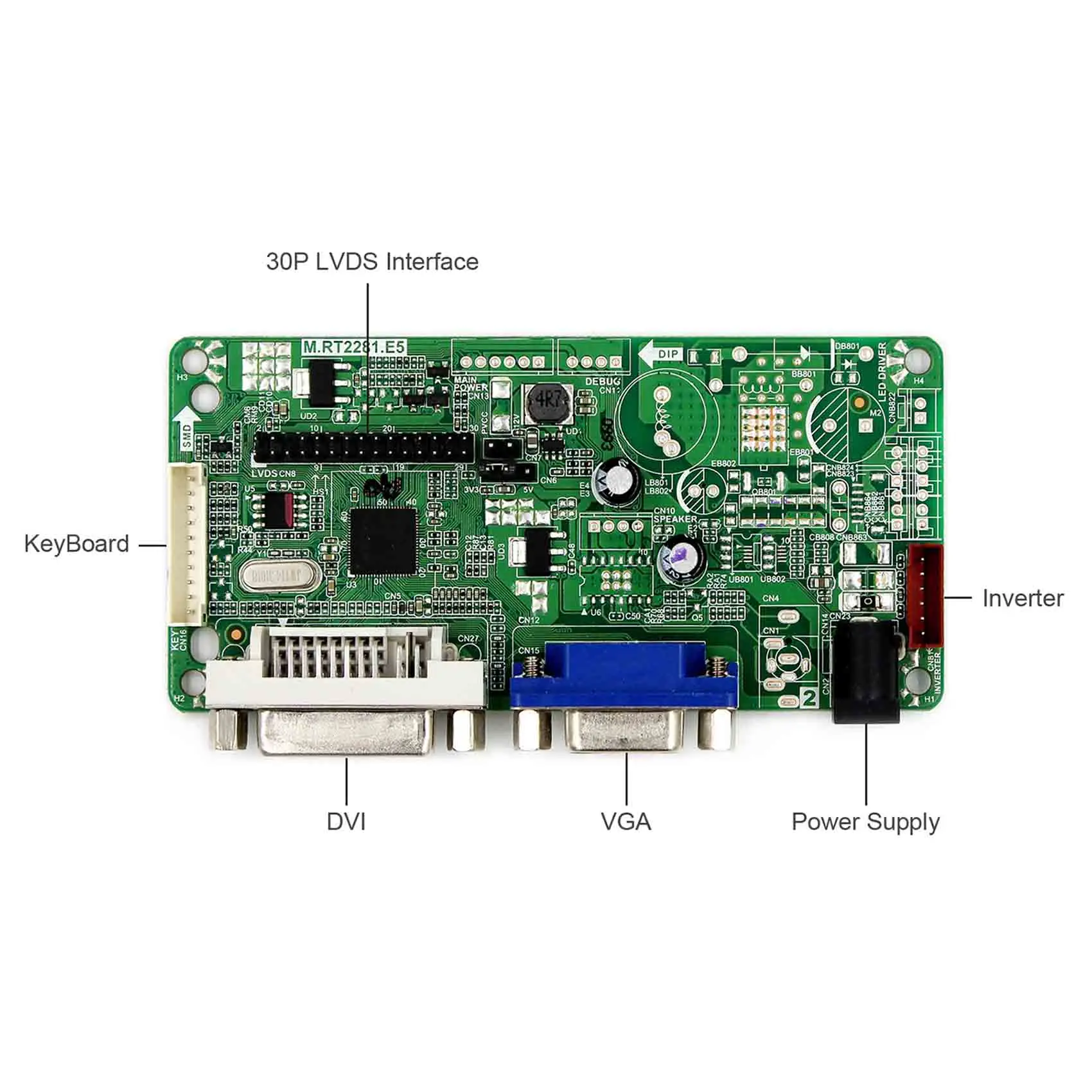

ЖК-плата контроллера 1:

DVI VGA ЖК-плата для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Входящая модель в режиме ожидания, когда не входящий сигнал

Резервная модель <1 Вт

Видеовход: DVI VGA

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

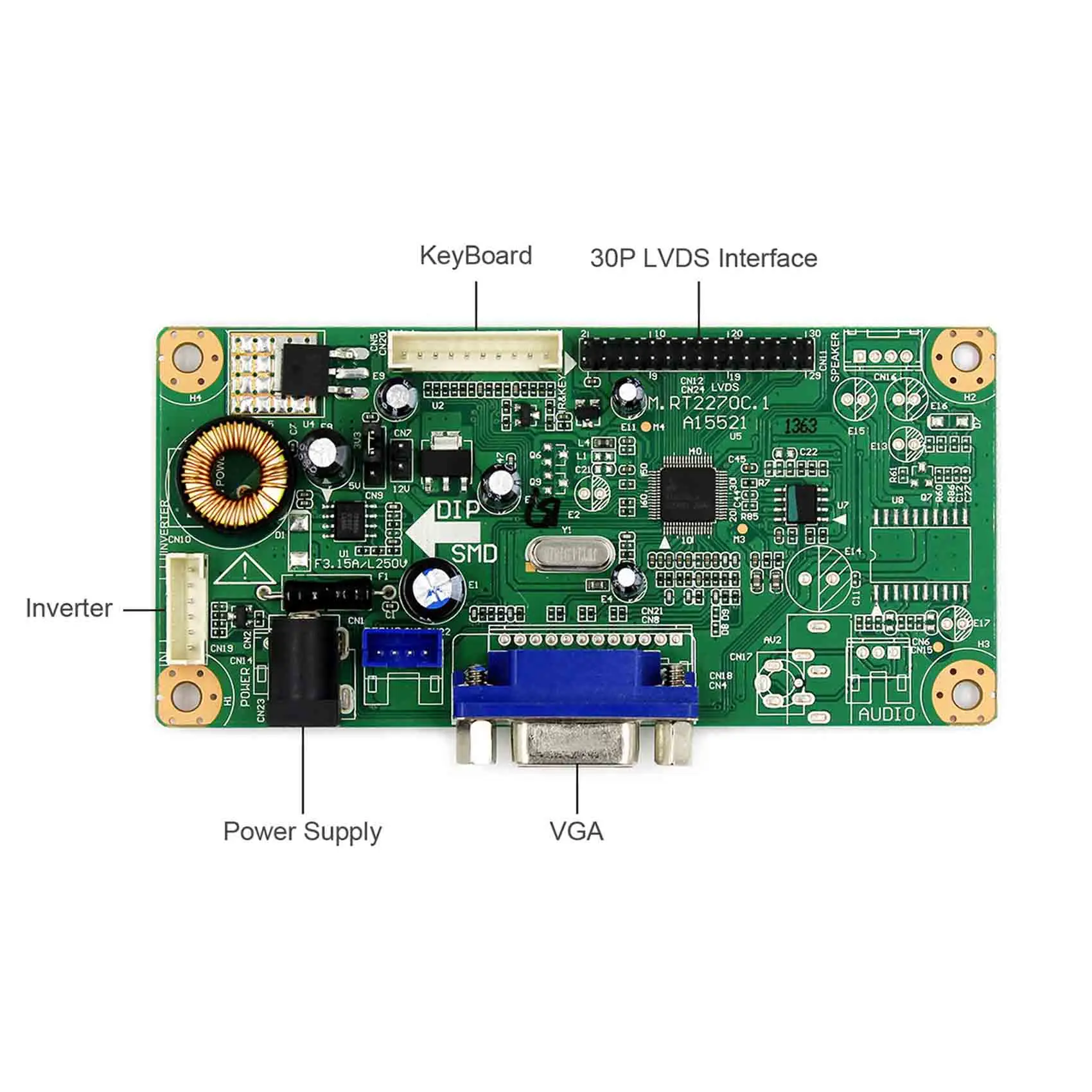

Плата контроллера ЖК-дисплея 2:

VGA ЖК-плата для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Входящая модель в режиме ожидания, когда не входящий сигнал

Резервная модель <1 Вт

Видео Вход: VGA

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 107 мм x 52 мм x 18 мм

12,1 "AC121SA01 1024X768 ЖК-экран:

Дисплей режим  TN, обычно белый, пропускающий

Разрешение 1024RGB) ×768

Контурный Размер 260 × 203 × 10 (в×в×г)

Площадь дисплея 246 × 184,5 (в×в)

Яркость 450 кд/м² (тип)

Коэффициент контрастности 800: 1 (тип) (TM)

Угол обзора 80/80/60/80 (тип.) (CR≥10) [влево/вправо/вверх/вниз]

Сигнал Интерфейс  20 контактов LVDS (1 канал, 6/8 бит), разъем 20 контактов

Подсветка  WLED

Входное напряжение 3,3 В (тип)

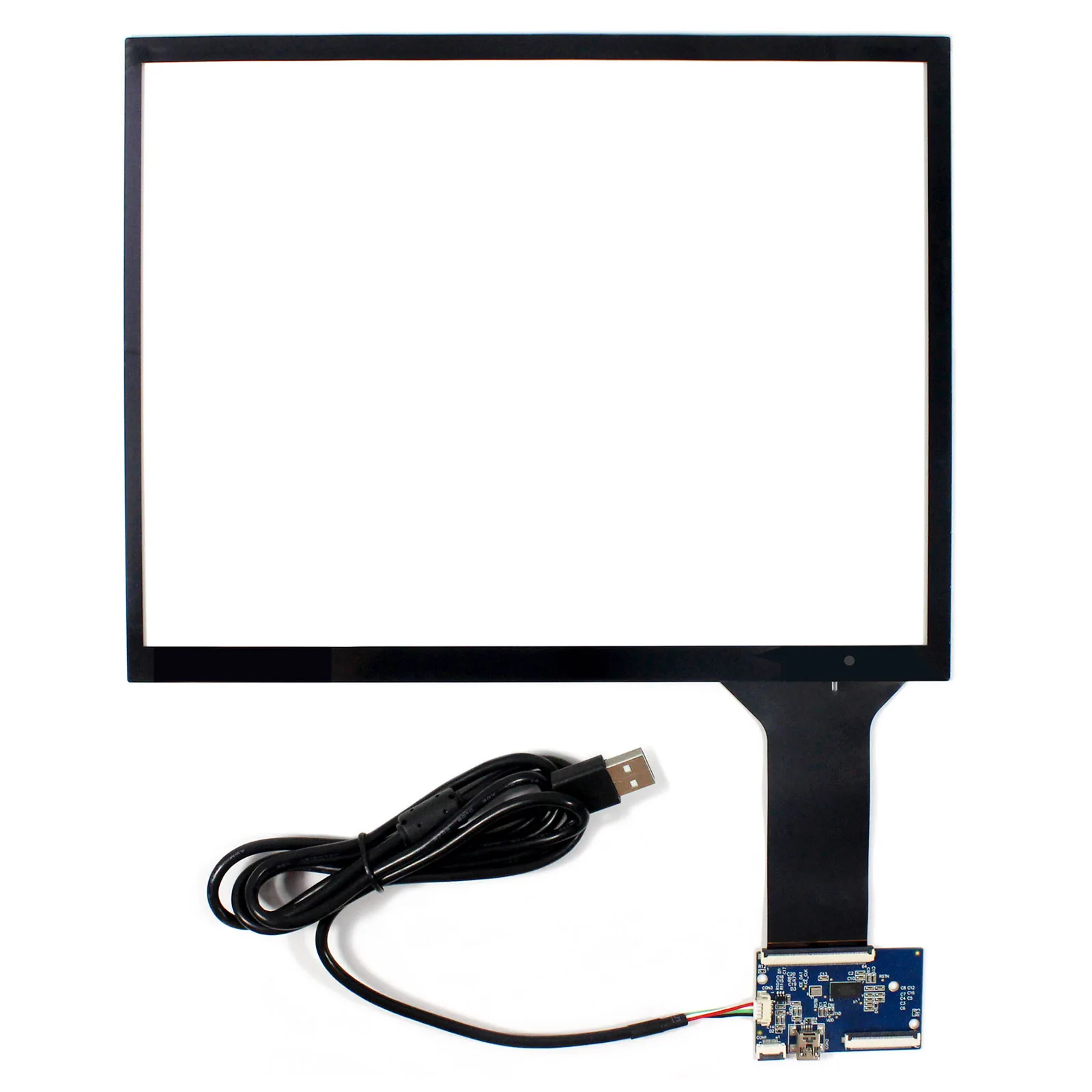

12,1 дюймов емкостный сенсорный экран Панель VS-121TC01-B1:

Совместим с 12,1 дюймовым 800x600 1024x768 4:3 ЖК-экраном

Интерфейс USB

Размер: 260,4 мм x 202,9 мм

Дисплей зона:247,86 мм x 183,92 мм

Поддержка 10 точек Muti-Touch.

Поддержка Windows7 Windows8 Windows10 Android Liunx операционная система

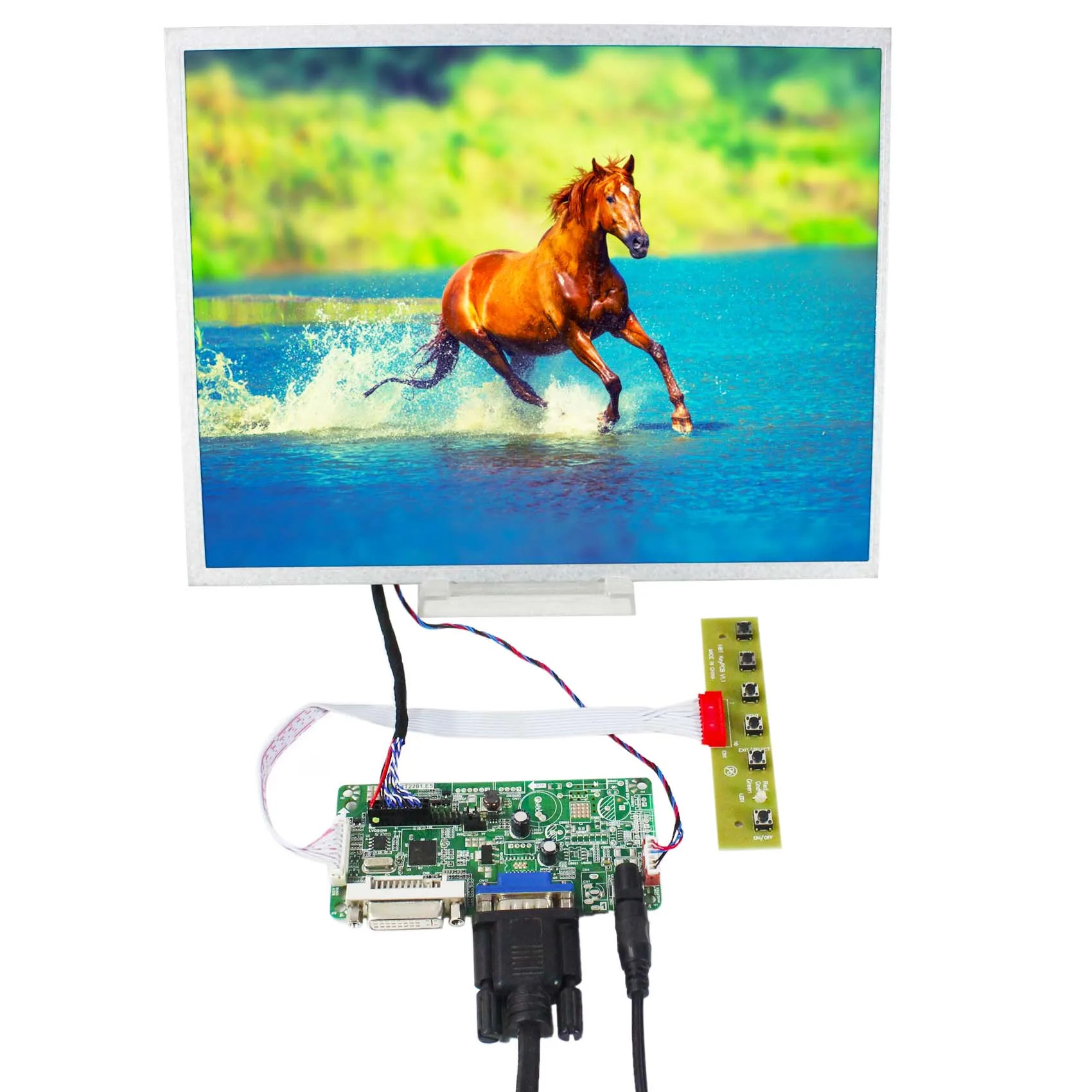

Дисплей с панелью 1:

1× VGA + DVI ЖК-плата контроллера RT2281

1 × 12,1 дюймов AC121SA01 1024X768 ЖК-дисплей Экран

1 х кабель задней подсветки

1 х кабель низковольтной дифференциальной передачи сигналов

1 х Клавиатура с кабелем

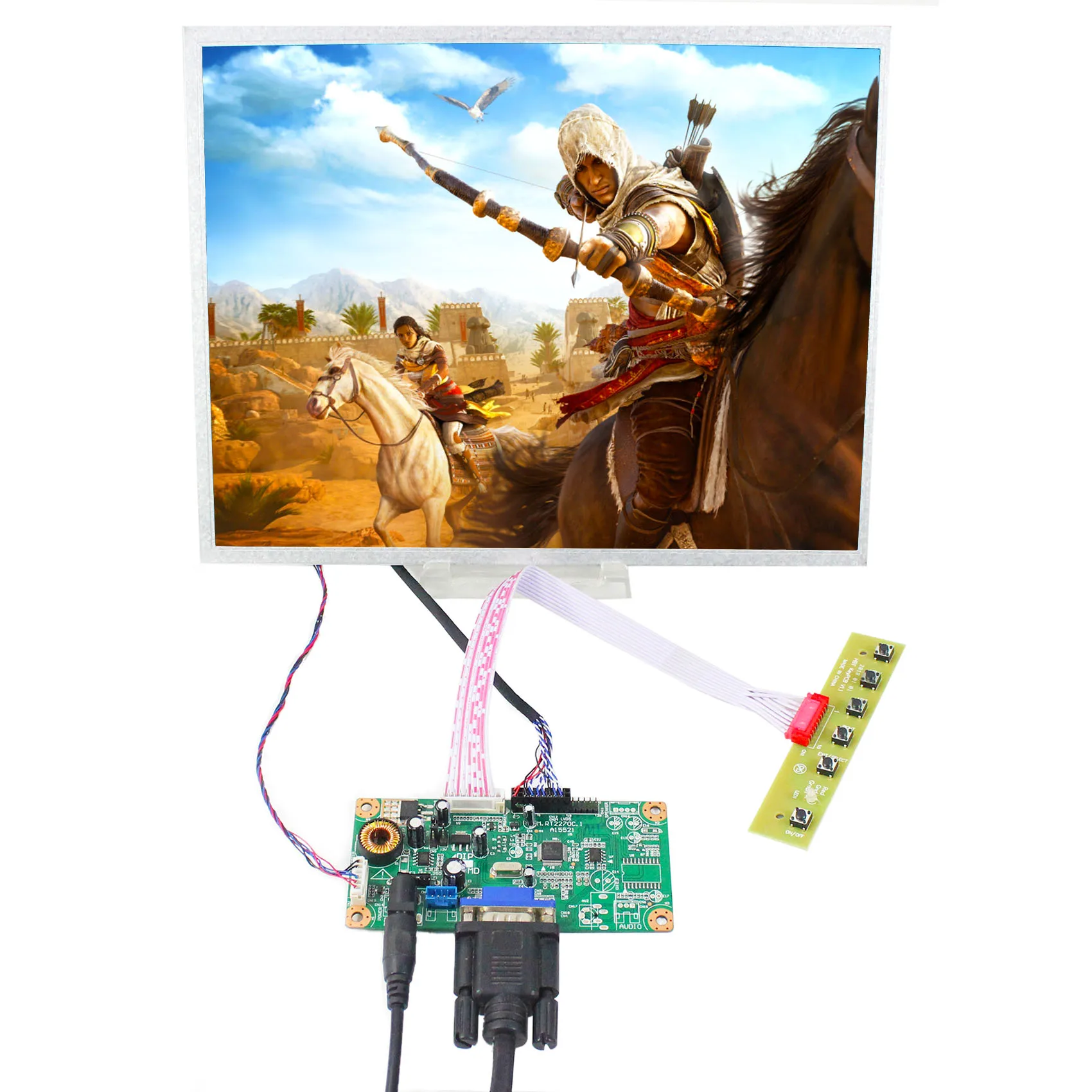

Дисплей с платой 2:

1× VGA ЖК-плата контроллера RT2270C-A

1 × 12,1 дюймов AC121SA01 1024X768 ЖК-дисплей Экран

1 х кабель задней подсветки

1 х кабель низковольтной дифференциальной передачи сигналов

1 х Клавиатура с кабелем

Емкостный сенсорный экран:

1 × 12,1 дюйма емкостная сенсорная панель VS-121TC01-B1

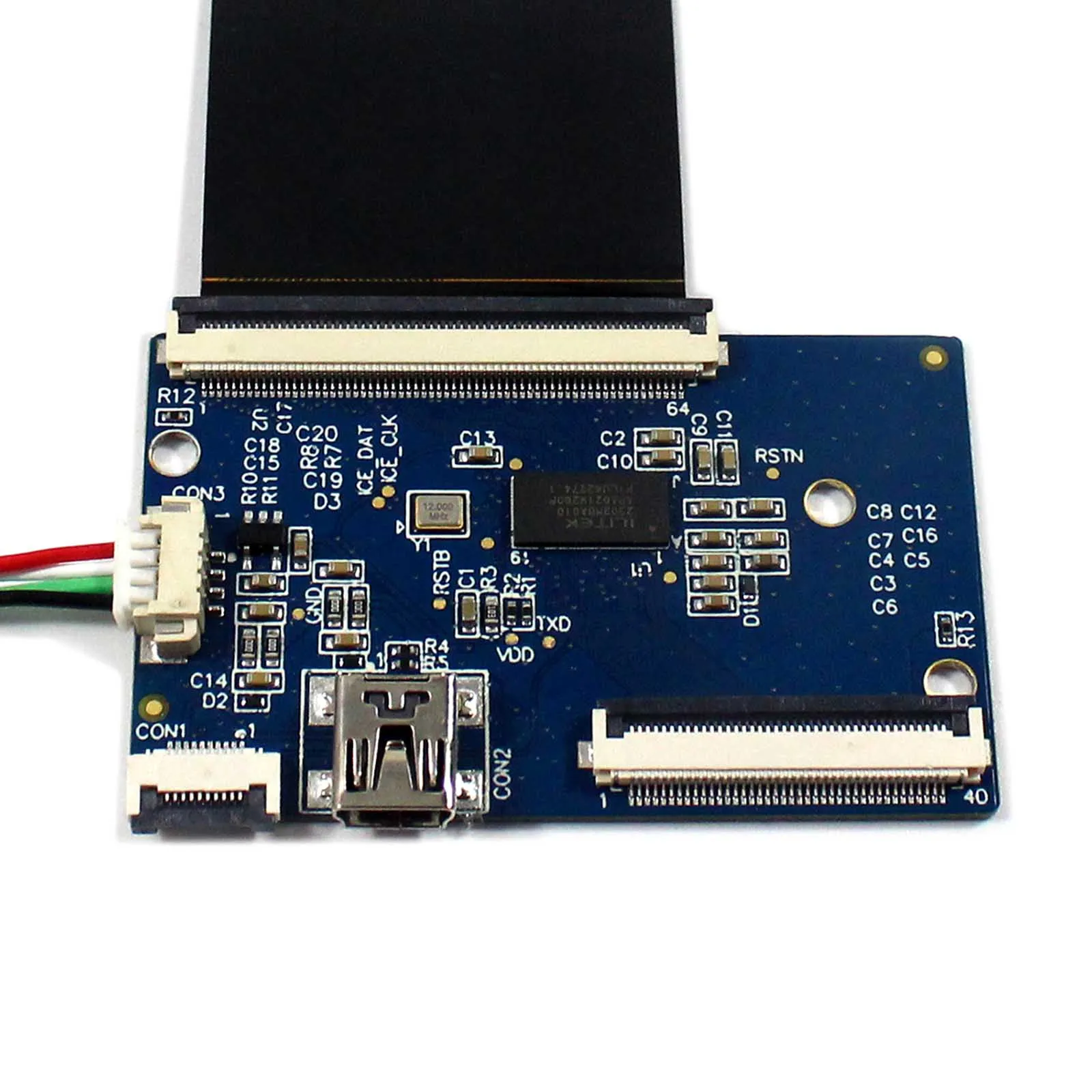

1 х USB контроллер карты

Установка и техобслуживания:

1.Плата ЖК-контроллера входное напряжение питания должно быть 12 В постоянного тока (за исключением некоторых плат, которые имеют маркировку нужно использовать 5 в постоянного тока), ток питания рекомендуется быть 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сгорела, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не меняйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен к плате. (Контактный разъем кабеля сигнала на плате, который имеет отметку Pin1.)

3.См. Ссылку на покупку, чтобы подключить кабели. (ВАЖНО: если подключение не в том направлении, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением проверьте, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правому контакту, и подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (Плата усилителя).

4.После правого подключения, перед питанием платы, проверьте, не прикасайтесь к задней панели ЖК-дисплея или к другим проводящим веществам, которые могут привести к коротким условиям платы. Затем введите питание и введите источник сигнала в то же время, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить с помощью следующего «анализа проблем и стрельбы», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжетесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

A.Имя типа экрана. (Сфотографируйте этикетку на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к панельному разъему. (Сделайте фотографии.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте Описание адаптера питания. Идентификационная метка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что Выкиньте его. Вероятность рециркуляции очень и очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы можете занять время для анализа или связаться с продавцом, прежде чем вы вернете этот продукт. Большое спасибо за заказ.

8.Надеемся, что вы получите полезный товар и оставите нам положительные отзывы, спасибо.
