Плата контроллера VGA для ЖК-дисплея 10,4 дюйма G104XVN01.0 1024X768, ЖК-экран 10,4 дюйма, ЖК-экран

ЖК-дисплей ContРоликовая доска:

VGA ЖК-плата для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

Видео вход: VGA

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 107 мм x 52 мм x 18 мм

10,4 "G104XVN01.0 1024X768 ЖК-дисплей Экран:

Режим отображения  TN, обычно белый, трансмиссионный

Разрешение 1024RGB)× 768

Общий размер 238,6 × 175,8 × 7 (H×V×D)

Область отображения 210,4 × 157,8 (H×V)

Яркость 470 кд/м² (Typ.)

Коэффициент контрастности 3000:1 (Typ.) (ТМ)

Угол обзора 89/89/89/89 (Typ.)(CR≥ 10) [влево/вправо/вверх/вниз]

Интерфейс сигнала  LVDS (1 ch, 6/8-bit) , разъем, 30 контактов

Подсветка  WLED

Вход Напряжение 3,3 Вольт постоянного тока (тип.)

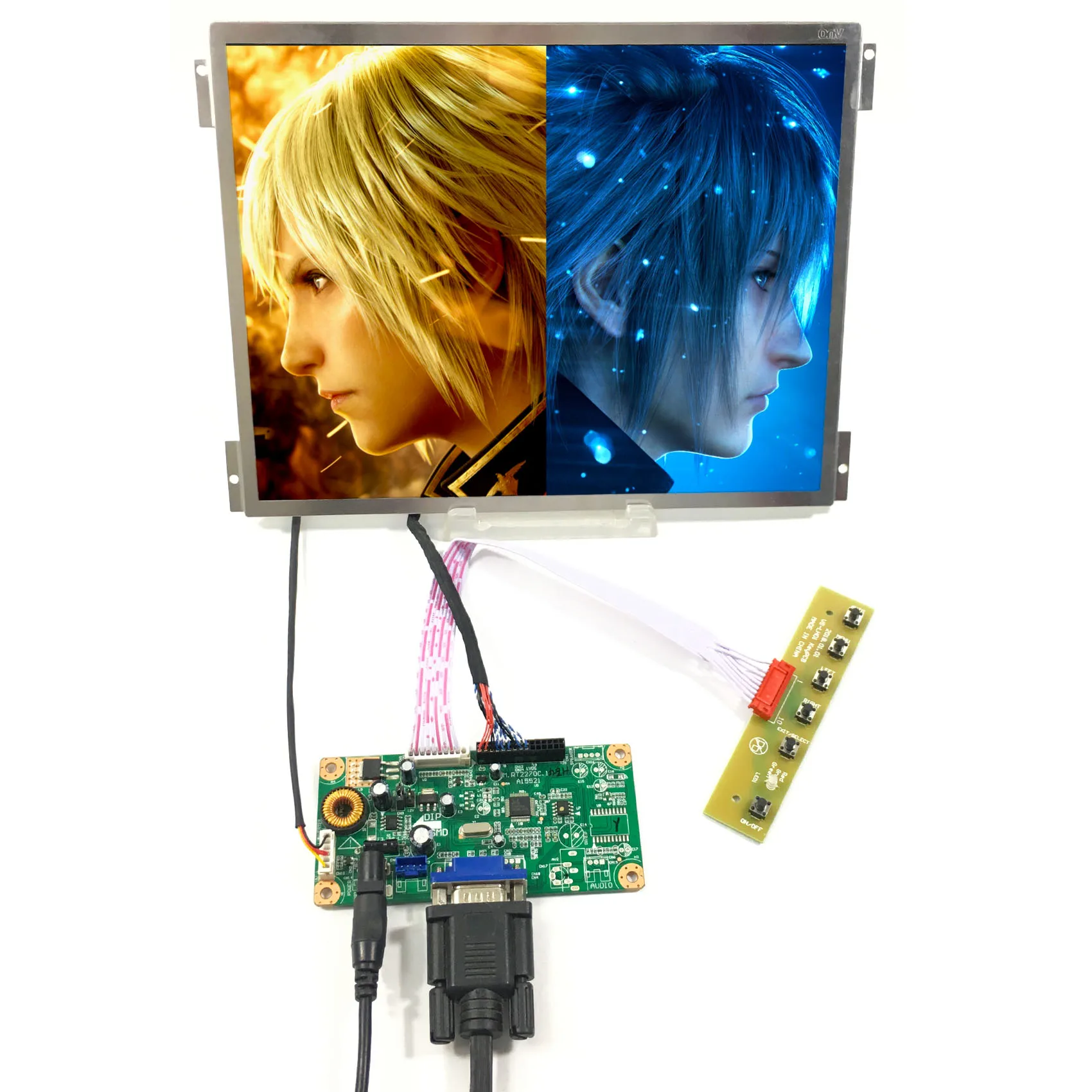

Дисплей с платой:

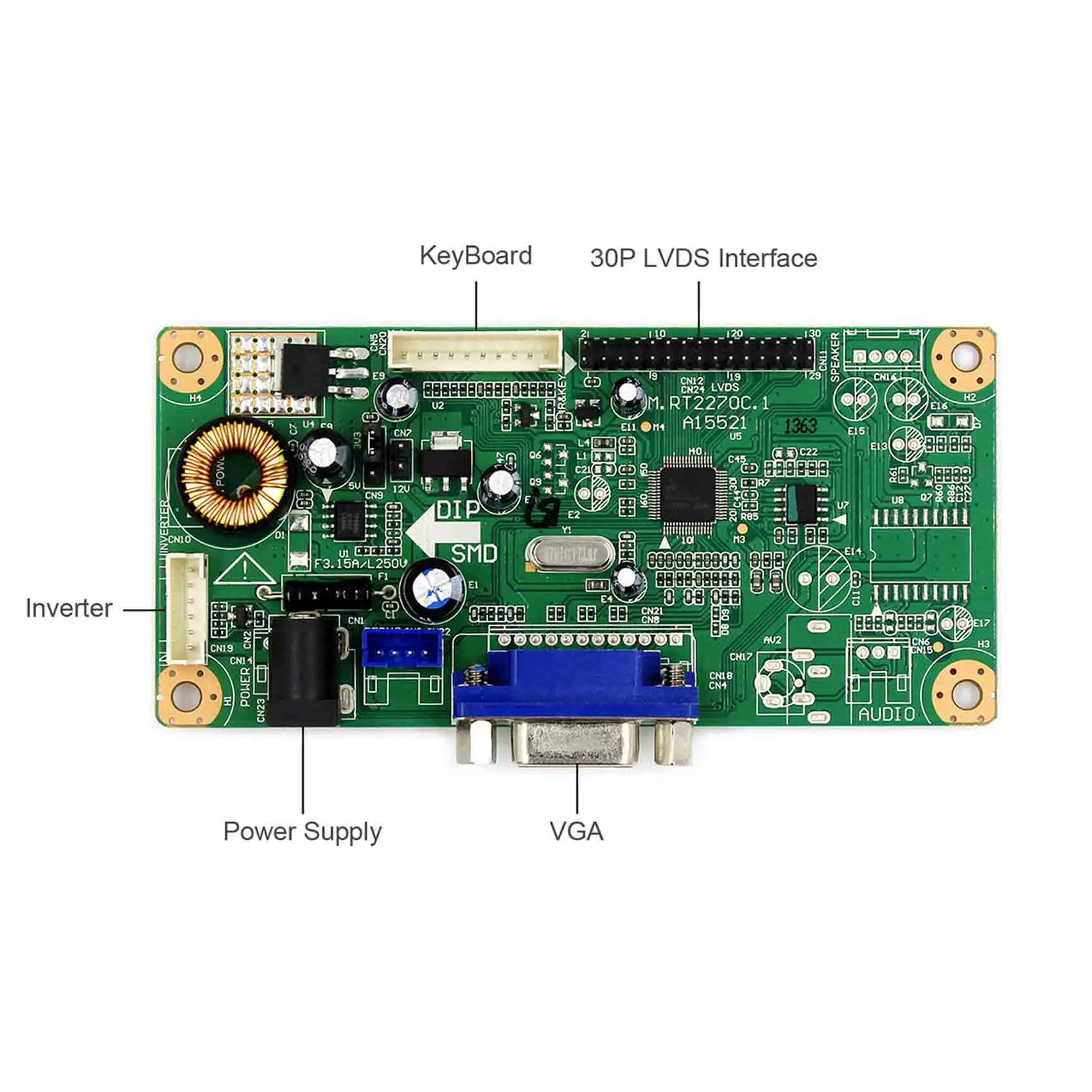

1 × VGA LCD плата контроллера RT2270C-A

1 × 10,4 дюймов G104XVN01.0 1024X768 IPS ЖК-дисплей Экран (замена G104X1-L04)

1 × кабель задней подсветки

1 × кабель LVDS

1 × Клавиатура с кабелем

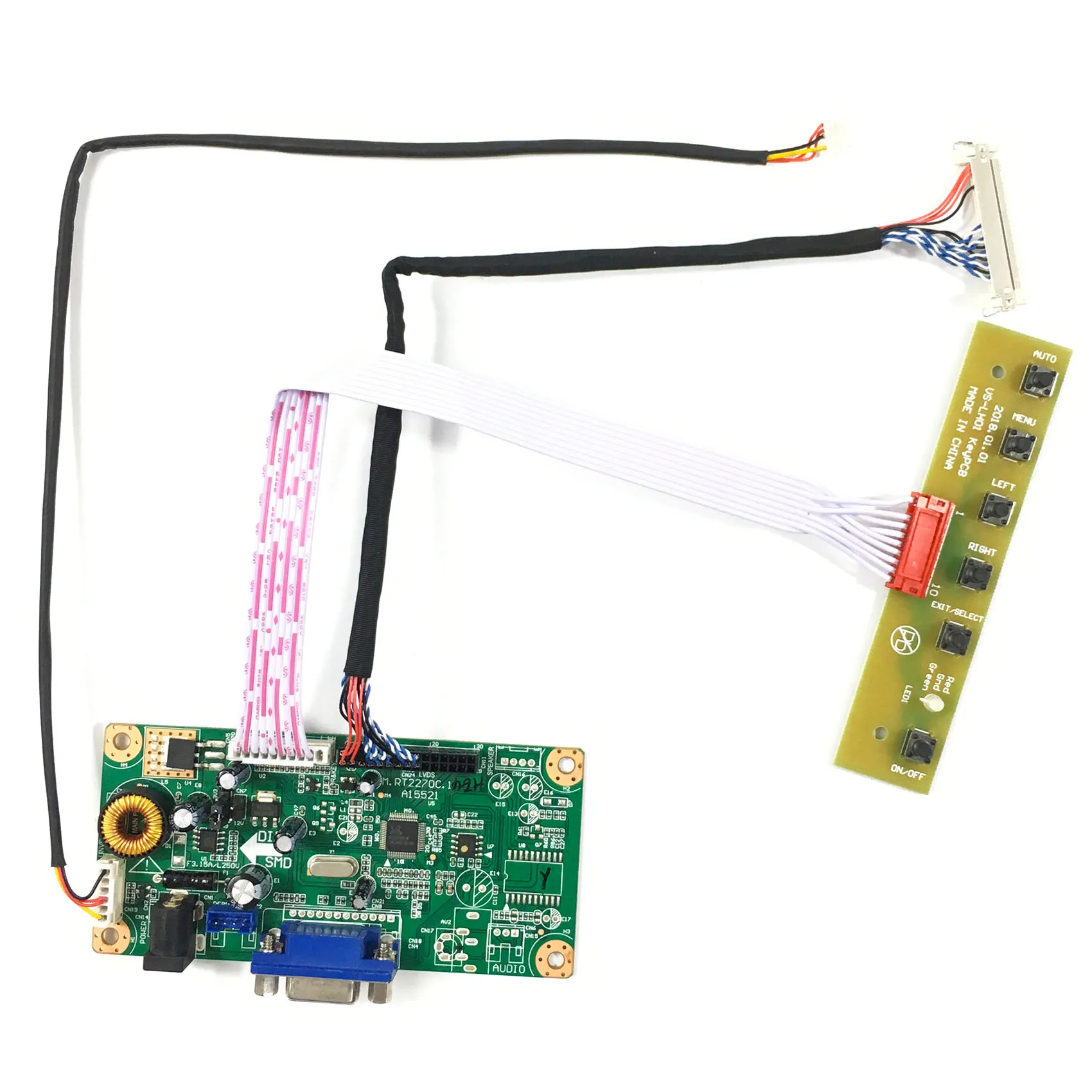

Только дисплей:

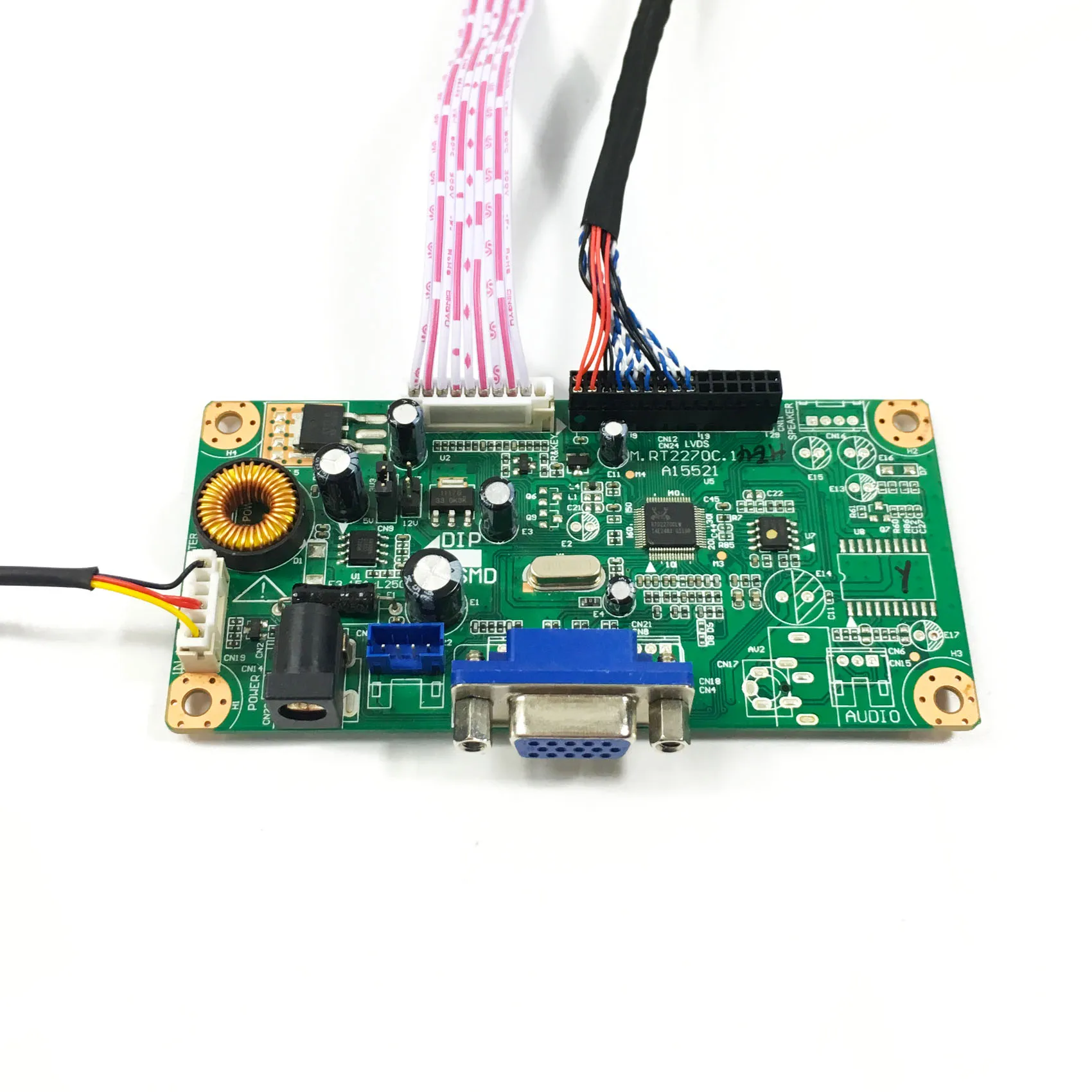

1 × VGA LCD плата контроллера RT2270C-A

1 × кабель задней подсветки

1 × кабель LVDS

1 × Клавиатура с кабелем

Установка и внимание:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

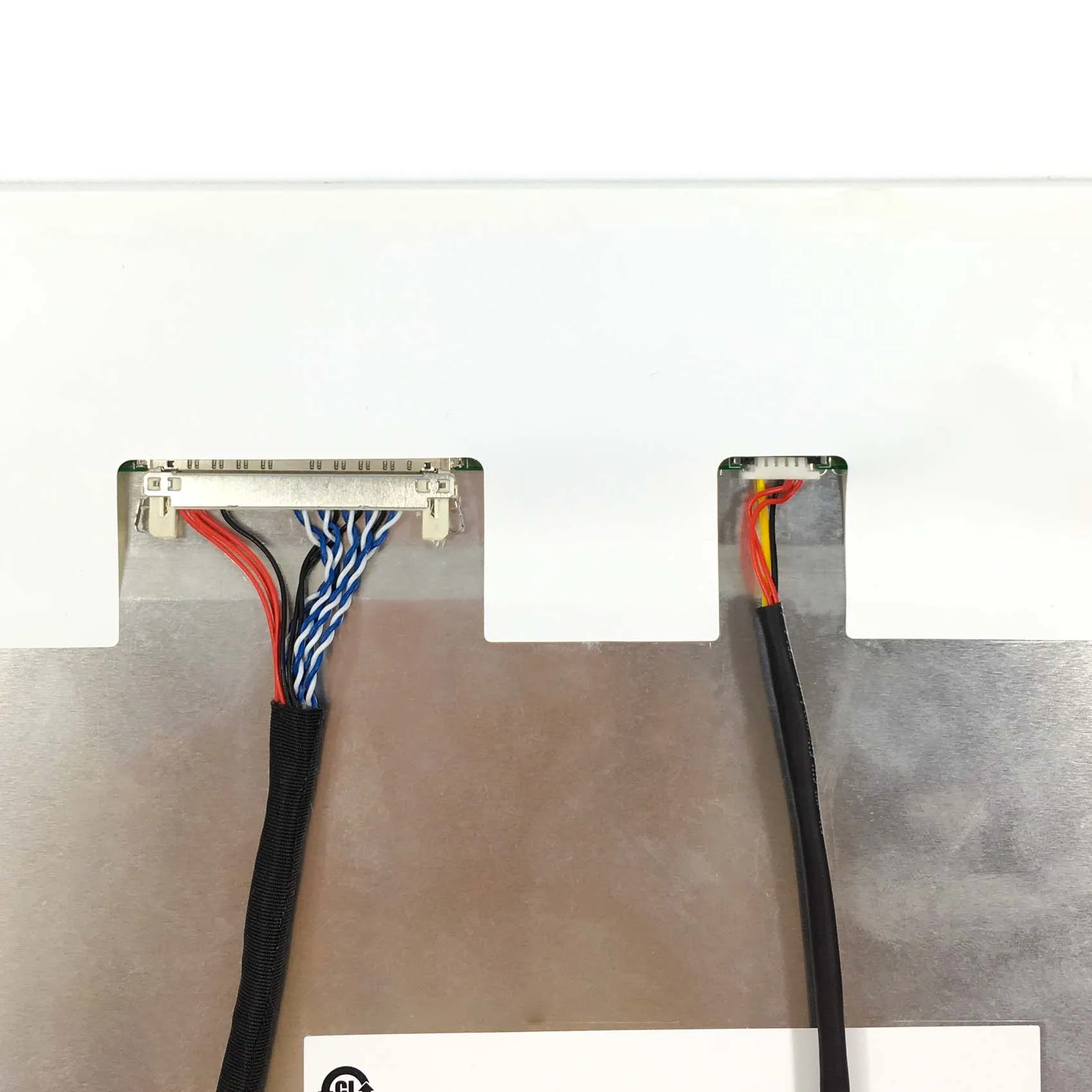

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
