Модуль генератора сигналов 1 Гц-150 кГц, регулируемый ШИМ-импульсный генератор с функцией частоты, рабочий цикл, TTL жк-дисплей, 5 В

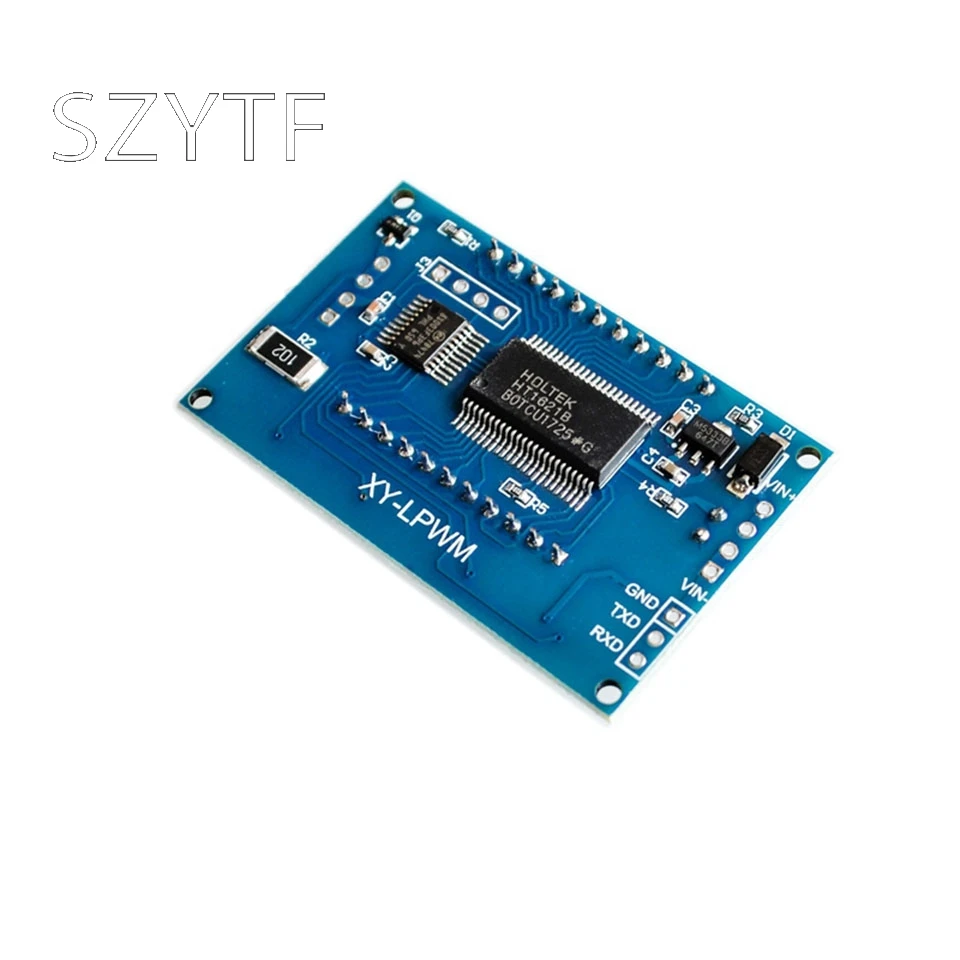

ШИМ импульсная частота регулируемый Рабочий цикл квадратный волновой модуль прямоугольный волновой генератор сигналов XY-LPWM

Основные характеристики модуля:

1.LCD частота и рабочий цикл жидкокристаллический дисплей, четкий, ШИМ выходы, может установить thE частота и рабочий цикл, соответственно;

2. Широкий диапазон частот, высокая точность;

3. Серийное сообщение может быть

Во-первых, описание модуля

PWM выход, частота может быть предоставлена отдельно, соотношение пошлины;

Частотный диапазон делится на четыре, автоматическое переключение:

1.XXX (без десятичной точки): Наименьший блок-1 Гц, в диапазоне 1 Гц ~ 999 Гц;

2.X.XX (сто запятой) минимальная единица 0,01 кГц, 1,00 кГц ~ 9,99 кГц;

3.X X.X (десять в десятичная система): минимальная единица является 0,1 кГц; Радиус действия 10,0 кГц ~ 99,9 кГц

4.X.X.X (десятичное значение в десять и сто): минимальная единица измерения-1 кГц; Диапазон-1 кГц ~ 150 кГц

E. g. Частотный дисплей: 100 означает, что PWM выходной Пульс 100 Гц;

1,01 представляет PWM выходной импульсный 1,01 K;

54,1 представляет PWM выход импульса 54,1 кГц;

1.2.4 означает, что PWM выходной Пульс 124 кГц;

Рабочий цикл в диапазоне: от 0 до 100%;

Все параметры настройки, энергосбережение.

Во-вторых, настройки параметров

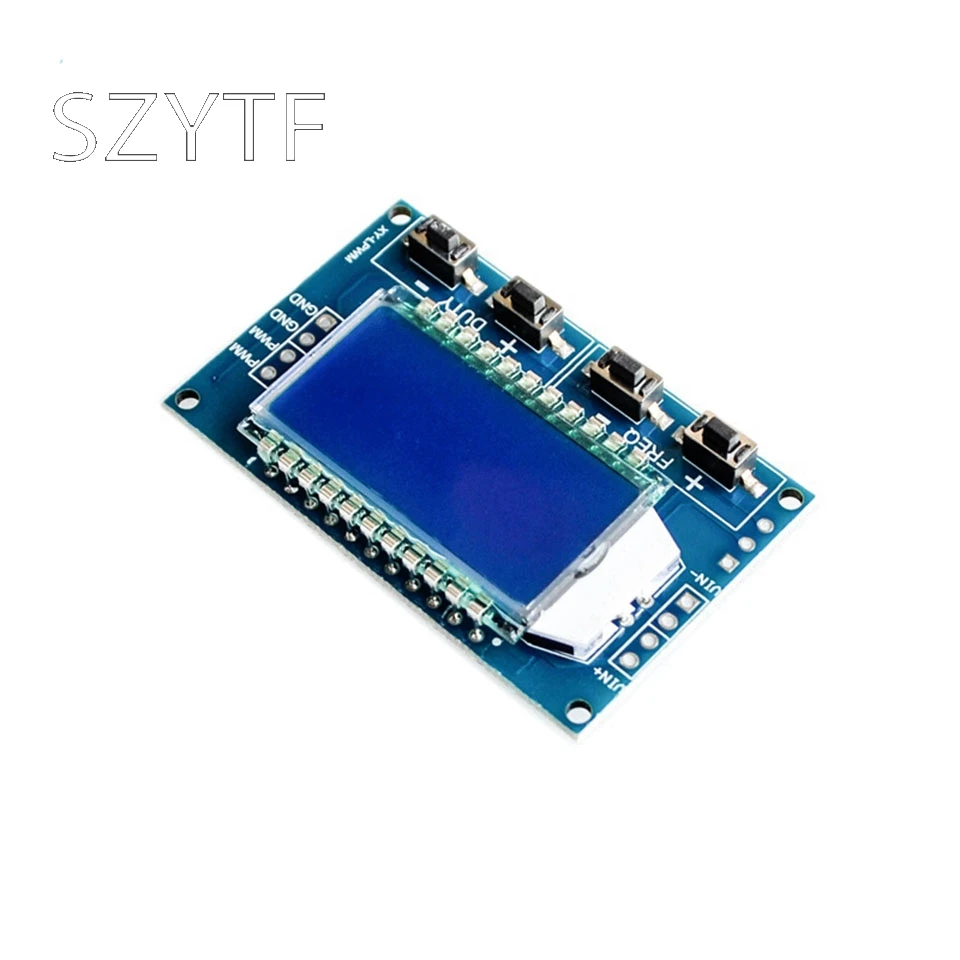

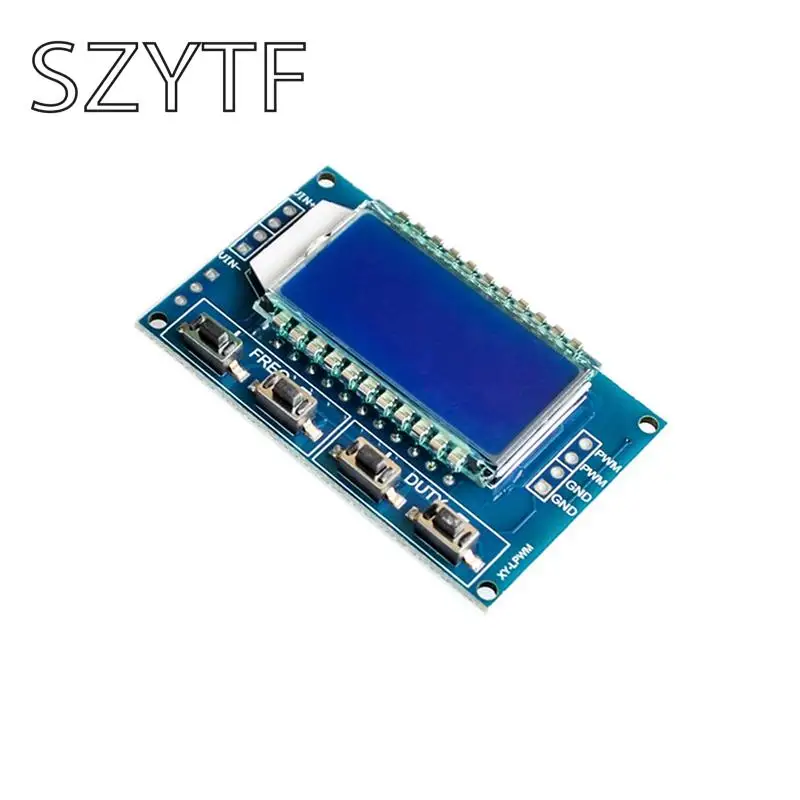

Модуль имеет четыре отдельные кнопки, чтобы установить частоту и рабочий цикл, короткую пресс-поддержку (увеличение или уменьшение на один блок) и длительное нажатие (быстрое увеличение или уменьшение), простой, настройка всех параметров автоматически сохраняется, не изменяется.

В-третьих, параметры модуля:

1. Рабочая Напряжение: 3,3 ~ 30V;

2. Диапазон частот: 1 Гц ~ 150 кГц;

3. Точность частоты: в каждом диапазоне Точность составляет около 2%;

4. Сигнал нагрузки: выходной ток около 5 ~ 30 мА;

Амплитуда выхода: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды: -20 ~ + 70 °.

В-четвертых, сфера применения:

1. Как генератор сигналов квадратной волны, генерирующий сигнал квадратной волны, используемый для экспериментальной разработки;

2. Сигнал квадратной волны для генерации драйвера управления двигателем;

3. Регулируемый Пульс генерируется для использования MCU;

4. Настраиваемый Пульс генерируется, схема управления (управление ШИМ затемнением и другие приложения).

В-пятых, контроль последовательного порта (MCU TTL уровень связи)Стандарт связи: 9600 бит данных bps: 8

Стоп-биты: 1Паритет: нетУправление потоком: нет

1, частота ШИМ

"F101": Установите частоту 101 Гц (001 ~ 999)

"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)

"F10.5": Установите частоту 10,5 кГц (10,0 ~ 99,9)

"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)

2, коэффициент PWM

"DXXX": Установите рабочий цикл PWM XXX; (001 ~ 100)

Например, D050, установите коэффициент PWM-50%

3, читает заданные параметры

Отправьте «Чтение» строки «Чтение параметров».

Установка успешного возврата: вниз;

Настройка аварийного переключения: падение.
