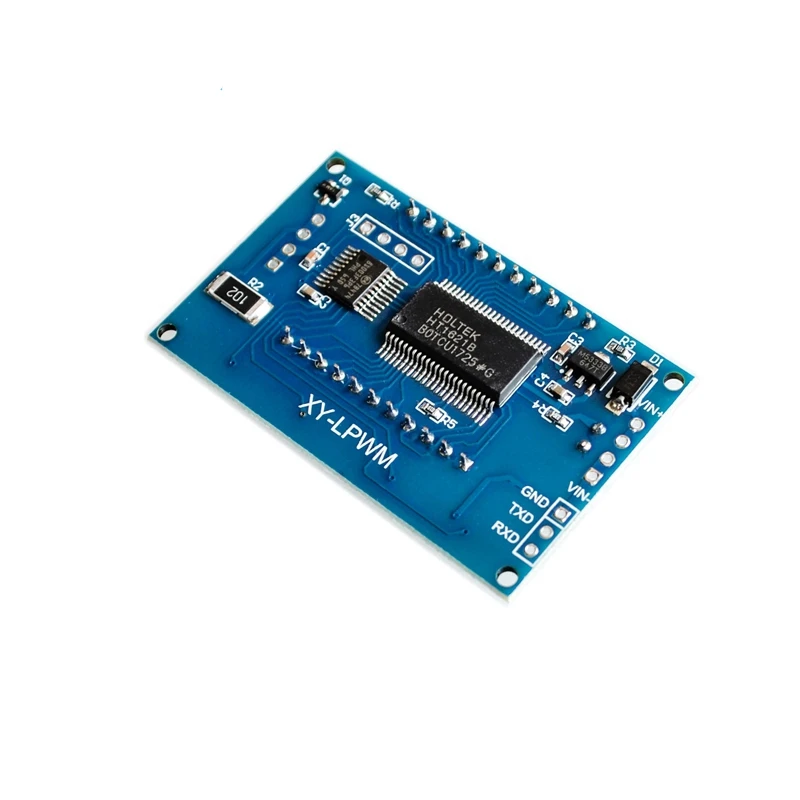

Модуль с регулировкой частоты импульсов и рабочего цикла, прямоугольная волна, генератор сигналов XY-LPWM

Основные характеристики модуля:

1. Частота жидкокристаллического ЖК-дисплея и коэффициент работы четкие, выход ШИМ может устанавливать частоту и коэффициент работы отдельно;

2. Широкий частотный диапазон и высокая точность;

3. Последовательная связь возможна

1. Описание модуля

Выход ШИМ, частоту и рабочий цикл можно установить отдельно;

Частота делится на четыре диапазона, которые автоматически переключаются:

1.XXX (без десятичной точки): малая единица измерения составляет 1 Гц, а диапазон значений-1 Гц ~ 999 Гц;

2. Малая единица X.XX (Десятичная точка в сотнях) составляет 0,01 кГц, а диапазон значений составляет 1,00 кГц ~ 9,99 кГц;

3.X (Десятичная точка находится в десятках): Малая единица измерения составляет 0,1 кГц; Диапазон значений составляет 10,0 кГц ~ 99,9 кГц

4.X.X.X (Десятичная точка в десятках и сотнях): малая единица измерения 1 кГц; Диапазон значений 1 кГц ~ 150 кГц

Например, отображение частоты: 100 означает, что импульс ШИМ на выходе 100 Гц;

1,01 означает, что ШИМ выводит 1,01 K импульсов;

54,1 означает, что ШИМ выдает импульс 54,1 кГц;

1. 2,4 означает импульс ШИМ на выходе 124 кГц;

Диапазон значений рабочего цикла: 0 ~;

Все параметры настройки сохраняются после отключения питания.

2. Настройка параметров

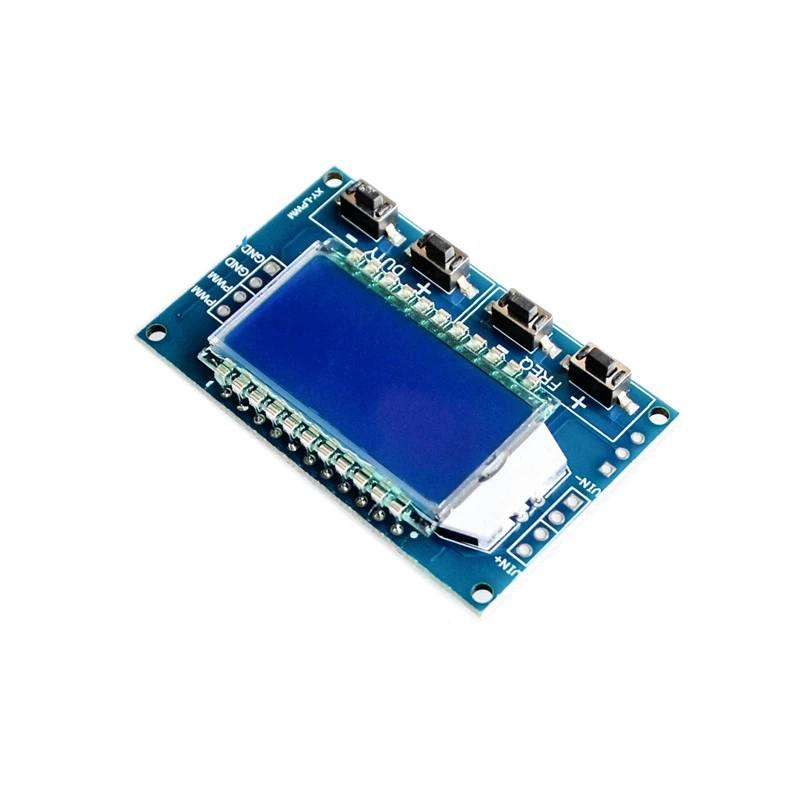

Модуль имеет 4 Независимые кнопки для установки частоты и рабочего цикла. Он поддерживает короткое нажатие (увеличение или уменьшение на одно устройство) и длительное нажатие (быстрое увеличение или уменьшение), просто, параметры автоматически сохраняются после настройки, и питание не теряется.

3. Параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Выходная Амплитуда: амплитуда ШИМ равна напряжению источника питания;

6. Температура окружающей среды: -20 ~ + 70 ℃.

4. Сфера применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;

2. Используется для создания квадратного волнового сигнала для управления приводом двигателя;

3. Генерирует регулируемые импульсы для использования MCU;

4. Генерируйте регулируемые импульсы и управляйте сопутствующими схемами (например, затемнением ШИМ и регулировкой скорости).

5. Управление последовательным портом (однокристальная связь на уровне TTL)

Стандарт связи: 9600 бит/с данных: 8

Стоп-бит: 1

Проверочная цифра: нет

Контроль потока: нет

1. Установите частоту ШИМ

«F101»: Установите частоту на 101 Гц (001 ~ 999)

«F1.05»: Установите частоту на 1,05 кГц (1,00 ~ 9,99)

«F10.5»: Установите частоту на 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: Установите частоту на 105 кГц (1.0.0 ~ 1.5.0)

2. Установите рабочий цикл ШИМ

«DXXX»: Установите рабочий цикл ШИМ на XXX; (001 ~ 100)

Например, D050, установите рабочий цикл ШИМ на 50%

3. Считывание параметров настроек

Отправьте строку «read» для чтения заданных параметров.

Успешный Возврат: вниз;

Возврат сбоя настройки: падение.
