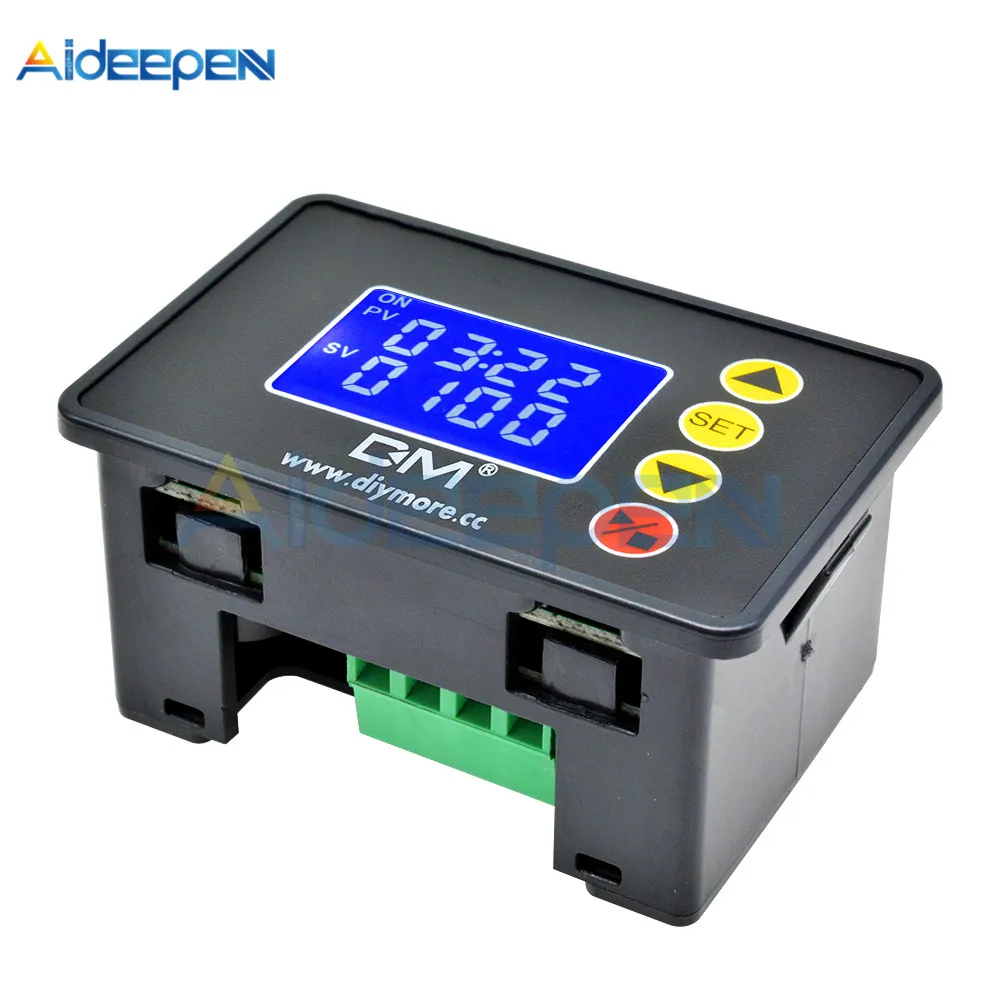

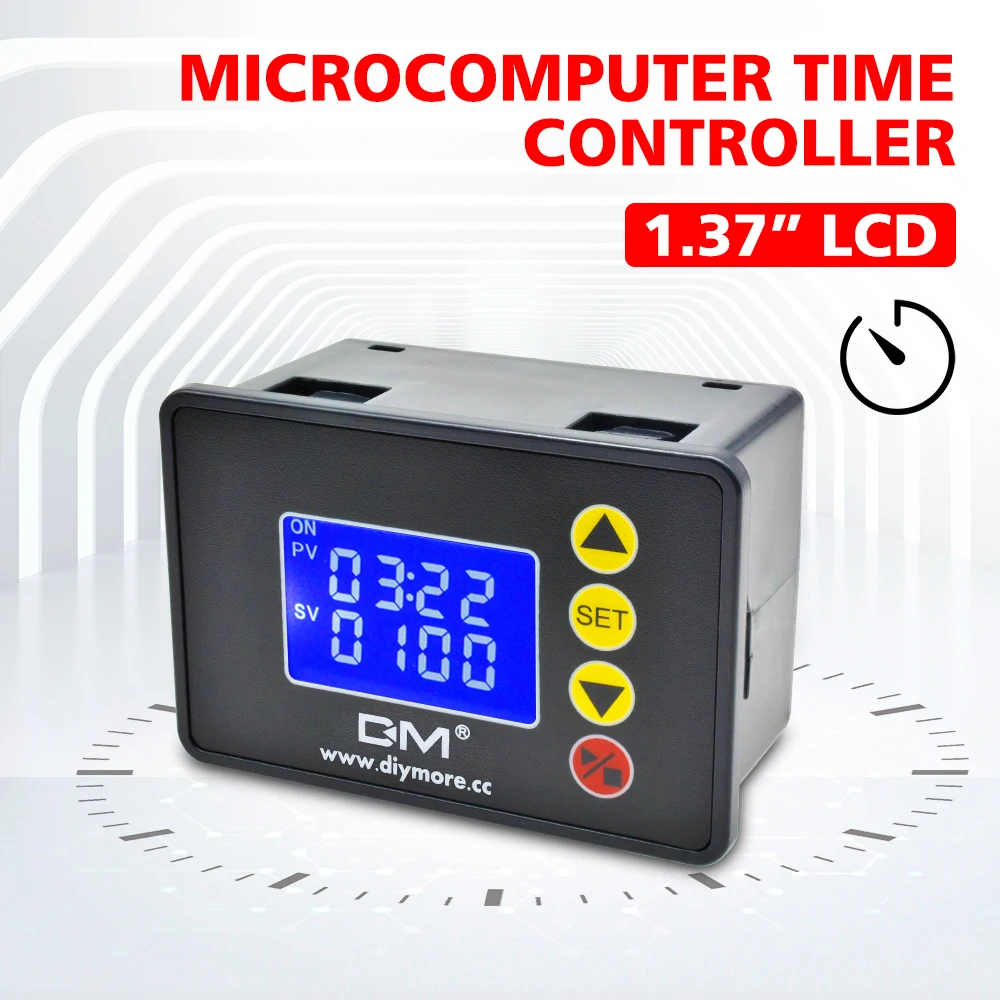

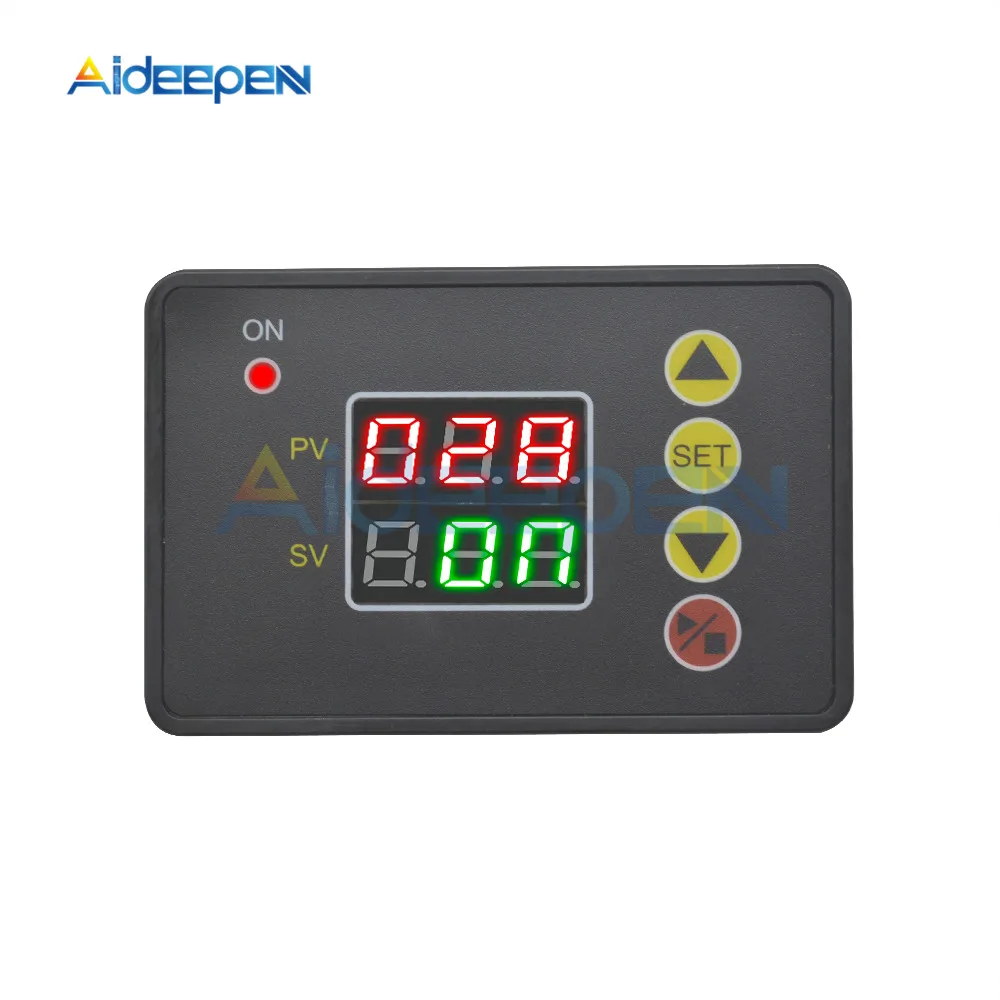

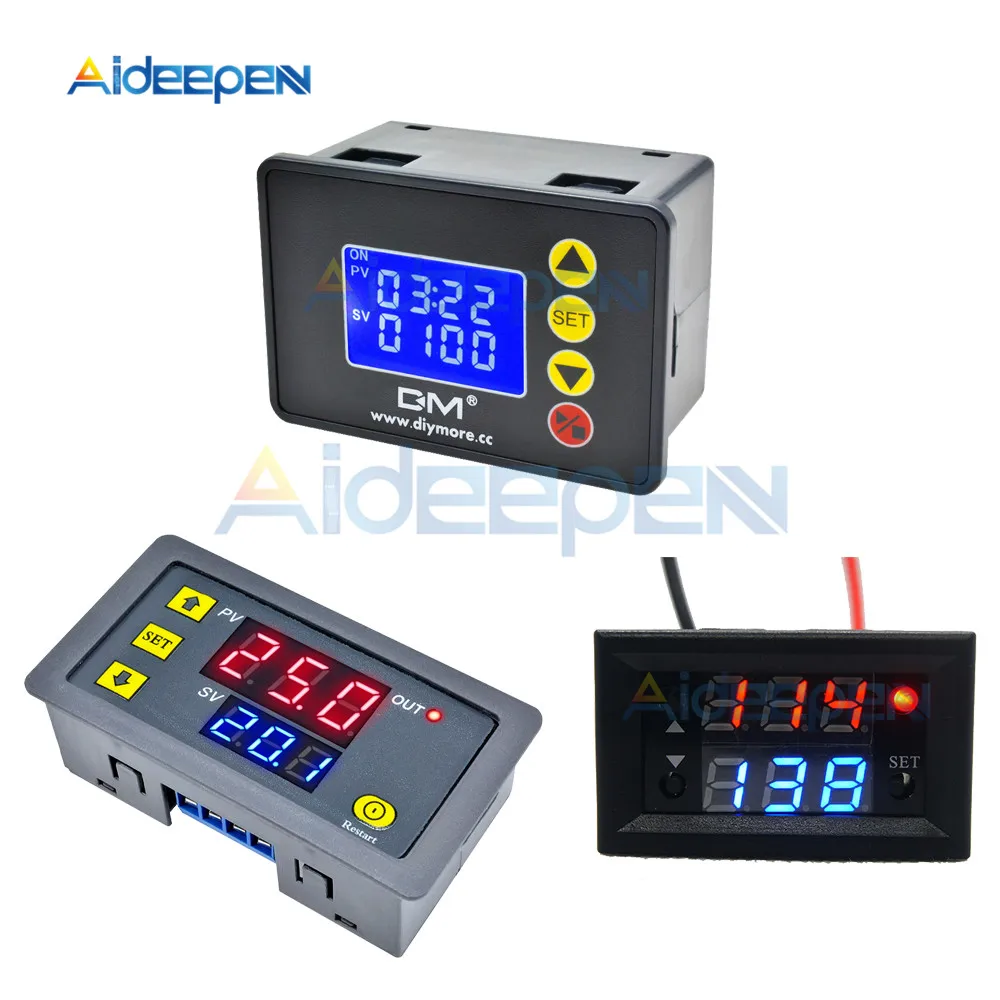

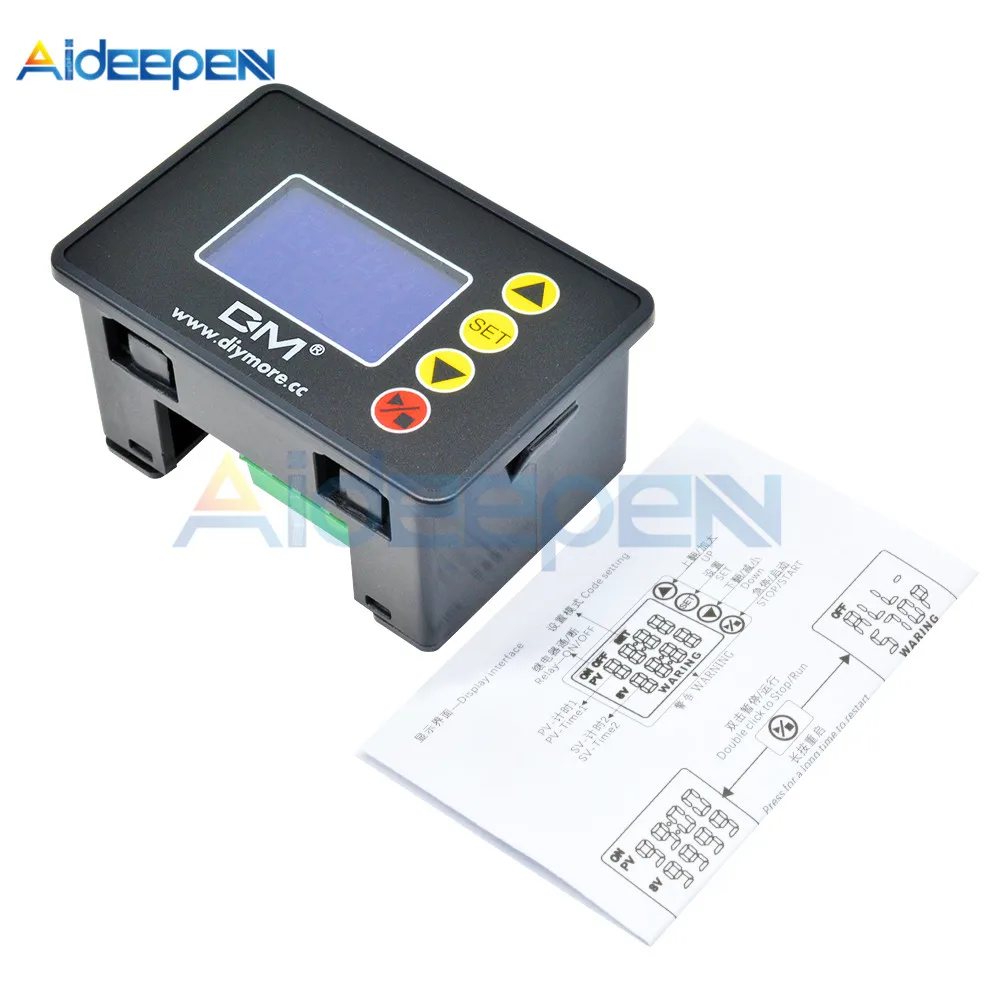

Постоянный ток 12 В 24 В переменного тока 110 В 220 в цифровой цикл реле задержки таймера плата модуль микрокомпьютер контроллер времени релейный модуль задержки переключатель

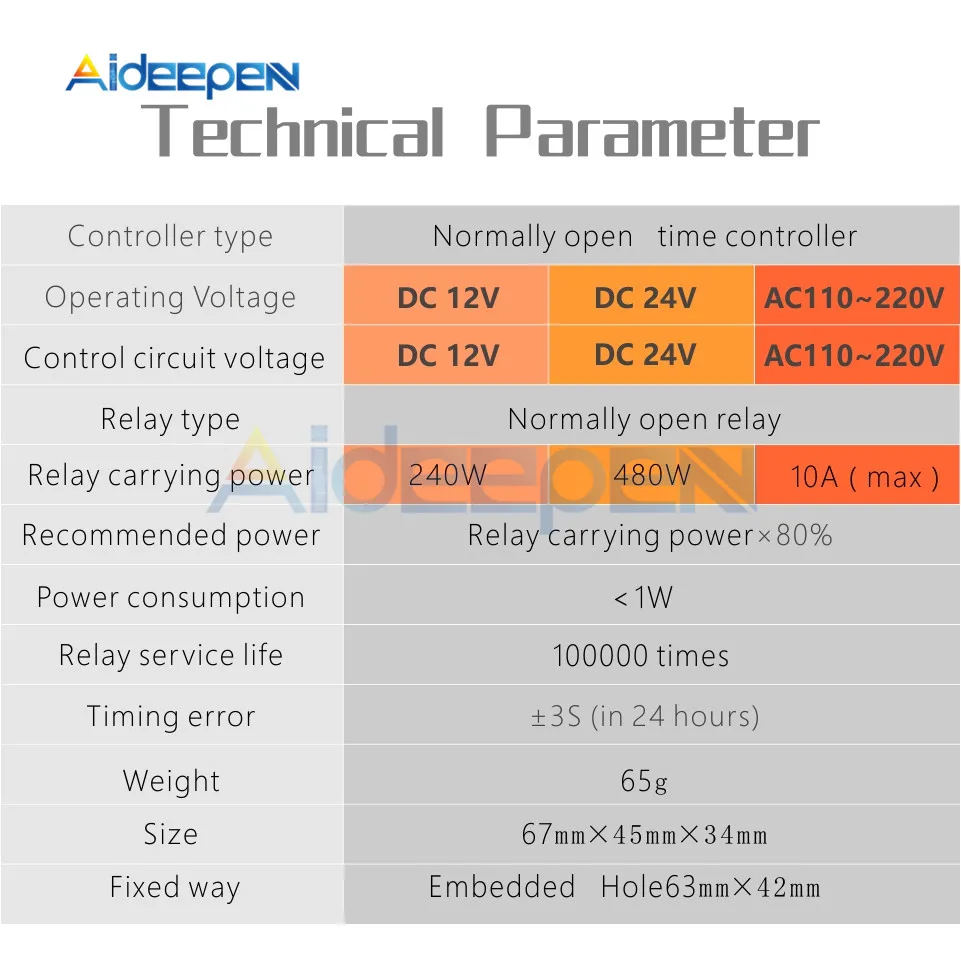

Диапазон времени: 00:00 ~ 99:59 0000 ~ 9999 с

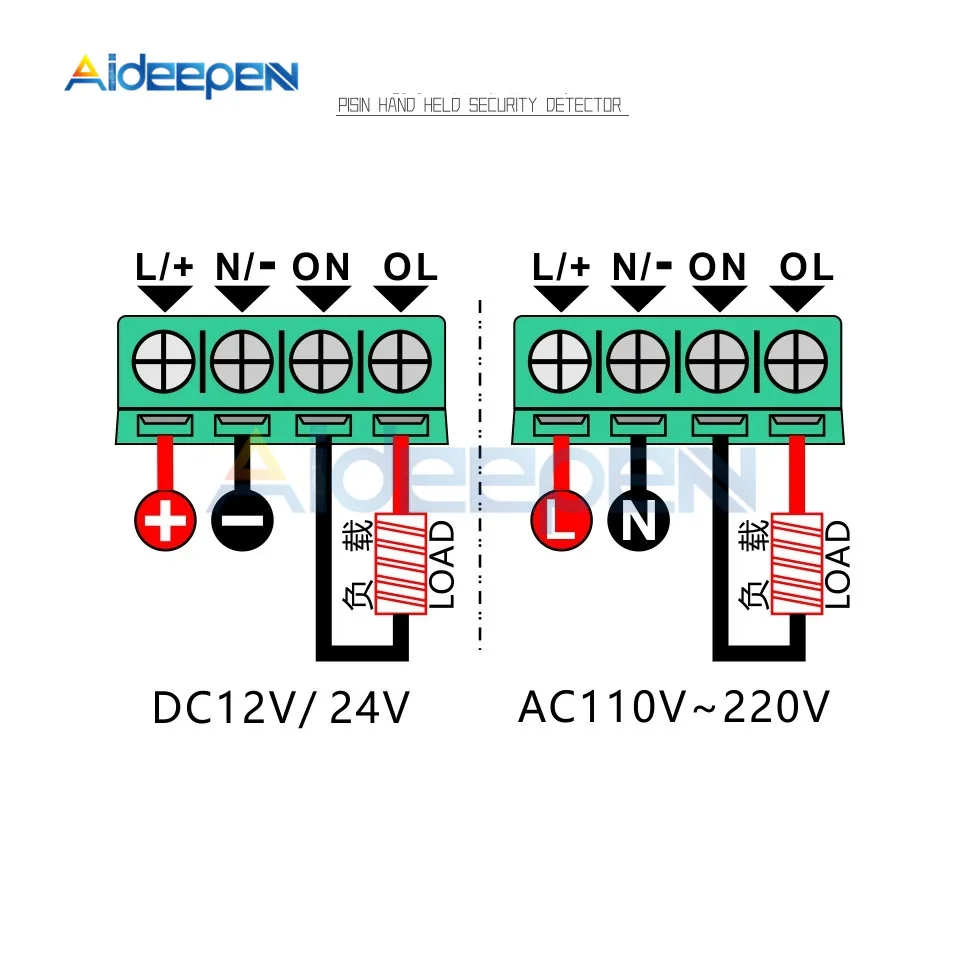

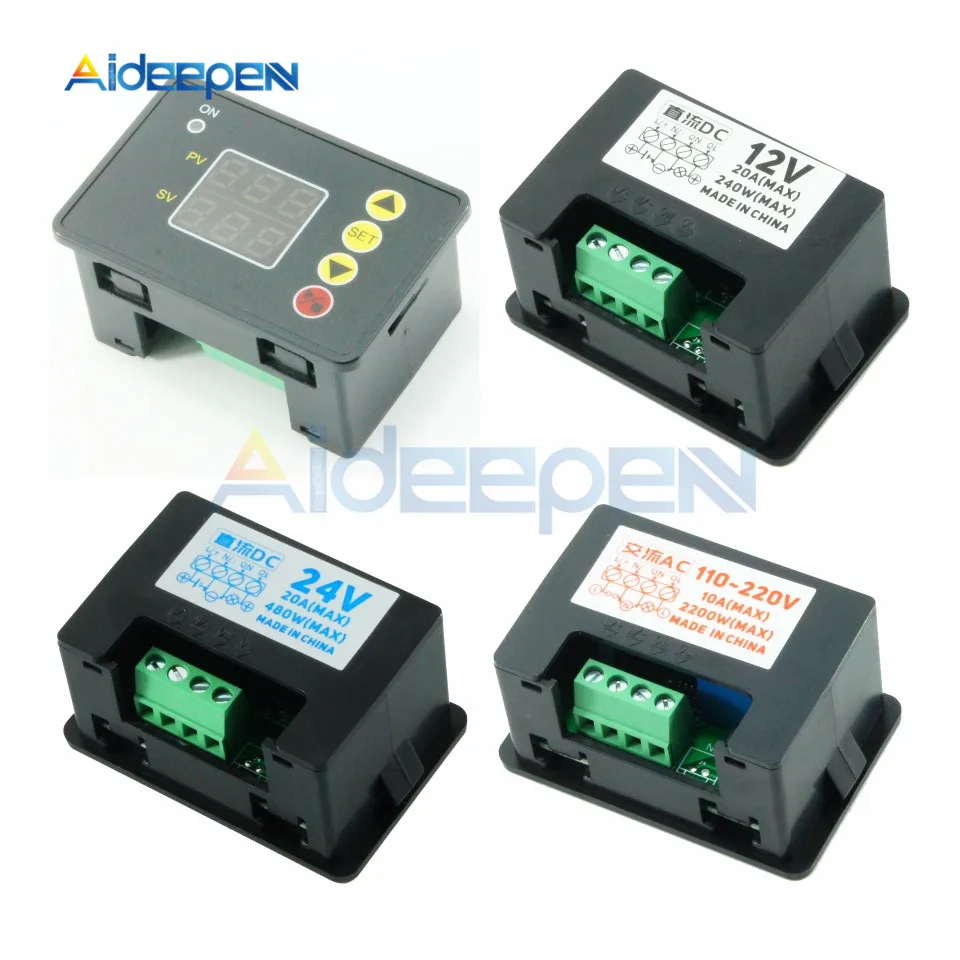

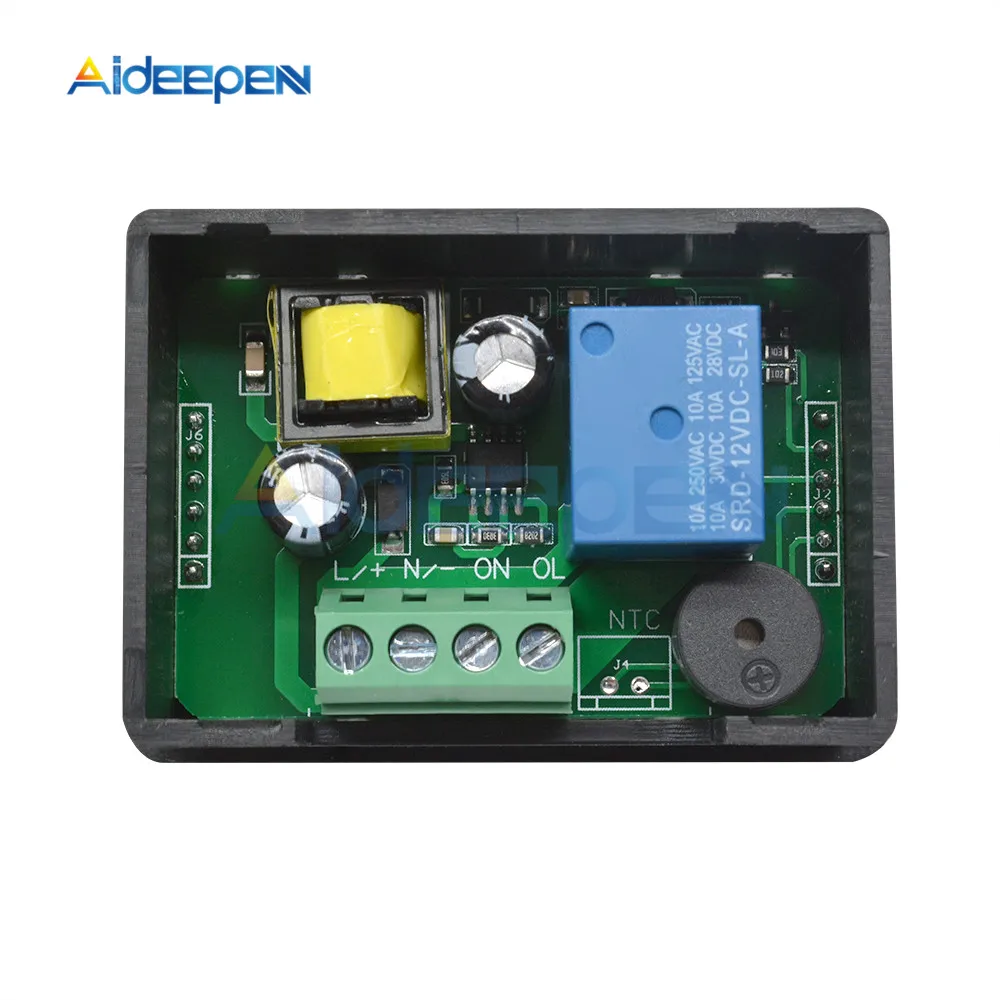

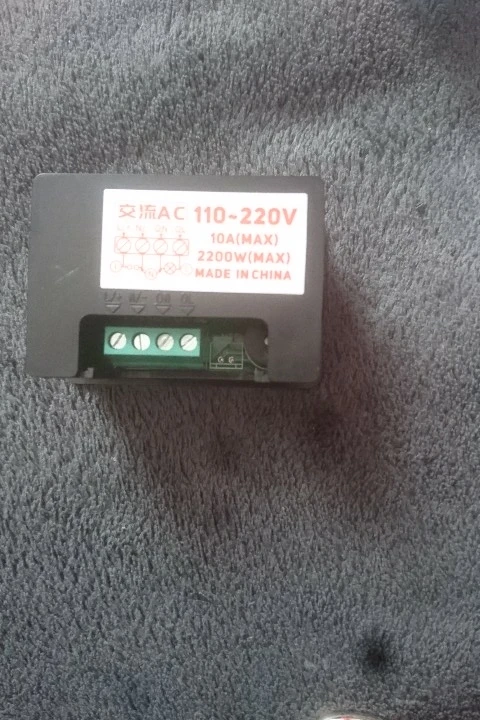

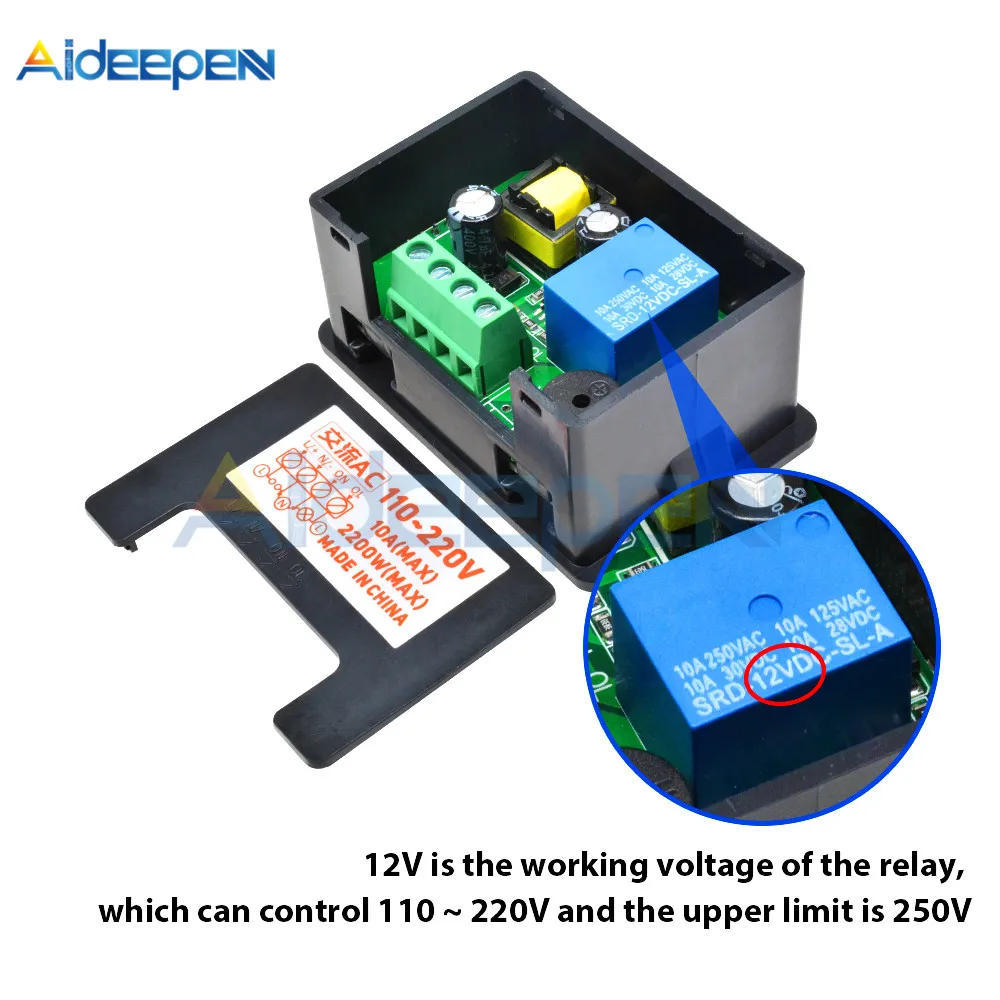

Мощность: DC12V/20A /240W (макс.) DC24V/20A/480W (макс.) AC110V ~ 220V /10A/2200W (макс.)

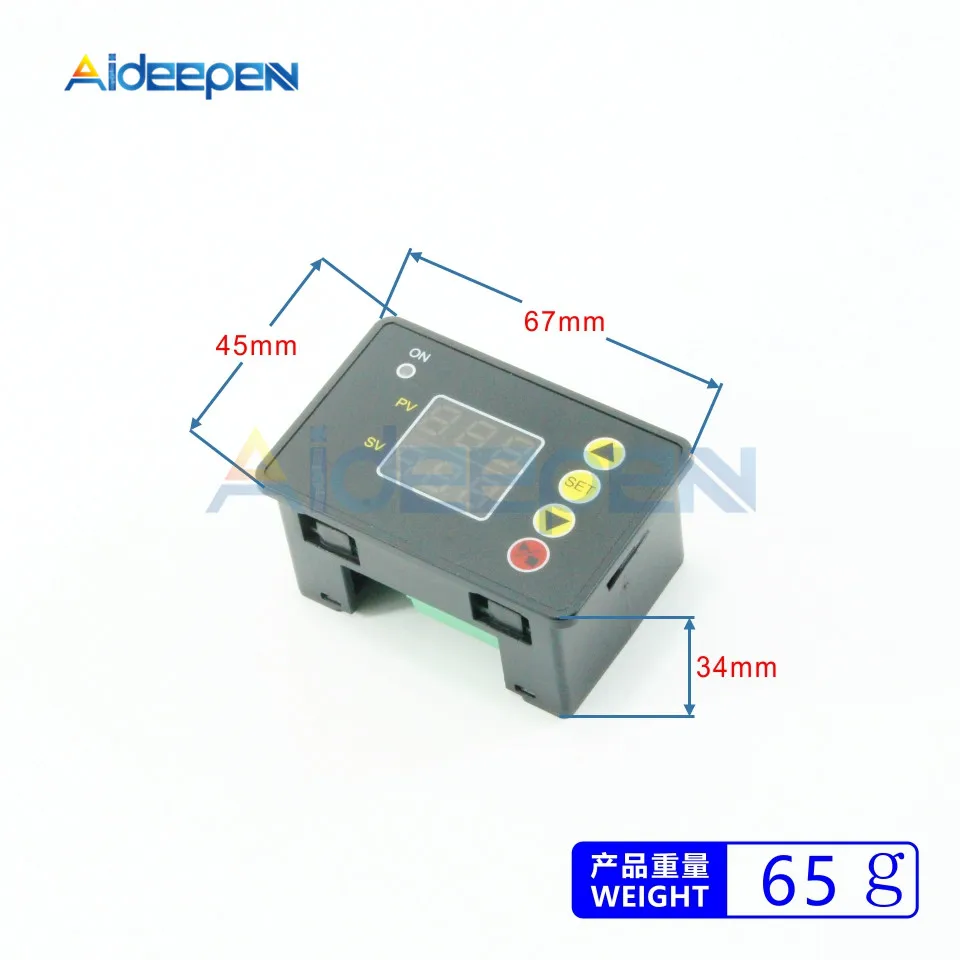

Размер продукта: 67 × 45 × 34 мм

Размер отверстия: 63 × 42 мм

Вес продукта: 58 г (12 В/24 В) 63 г (110 ~ 220 В)

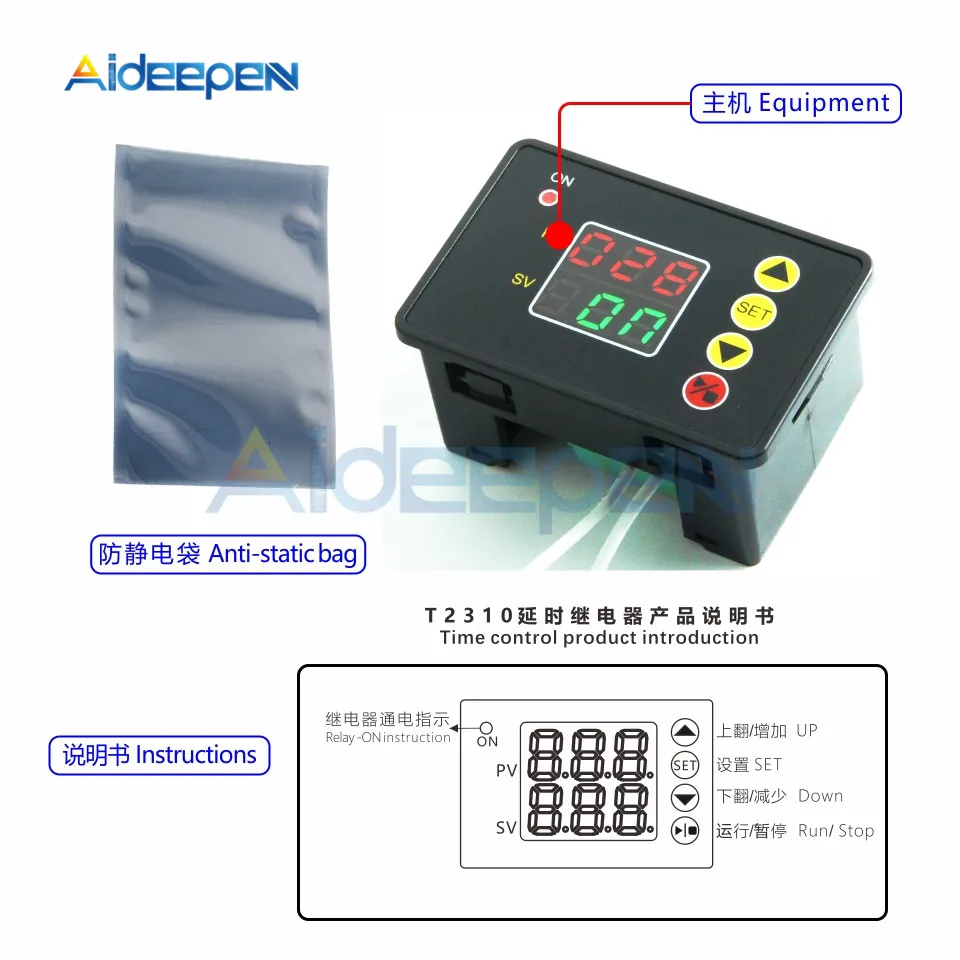

Посылка:

1 контроллер микрокомпьютера с таймером

Тип 2

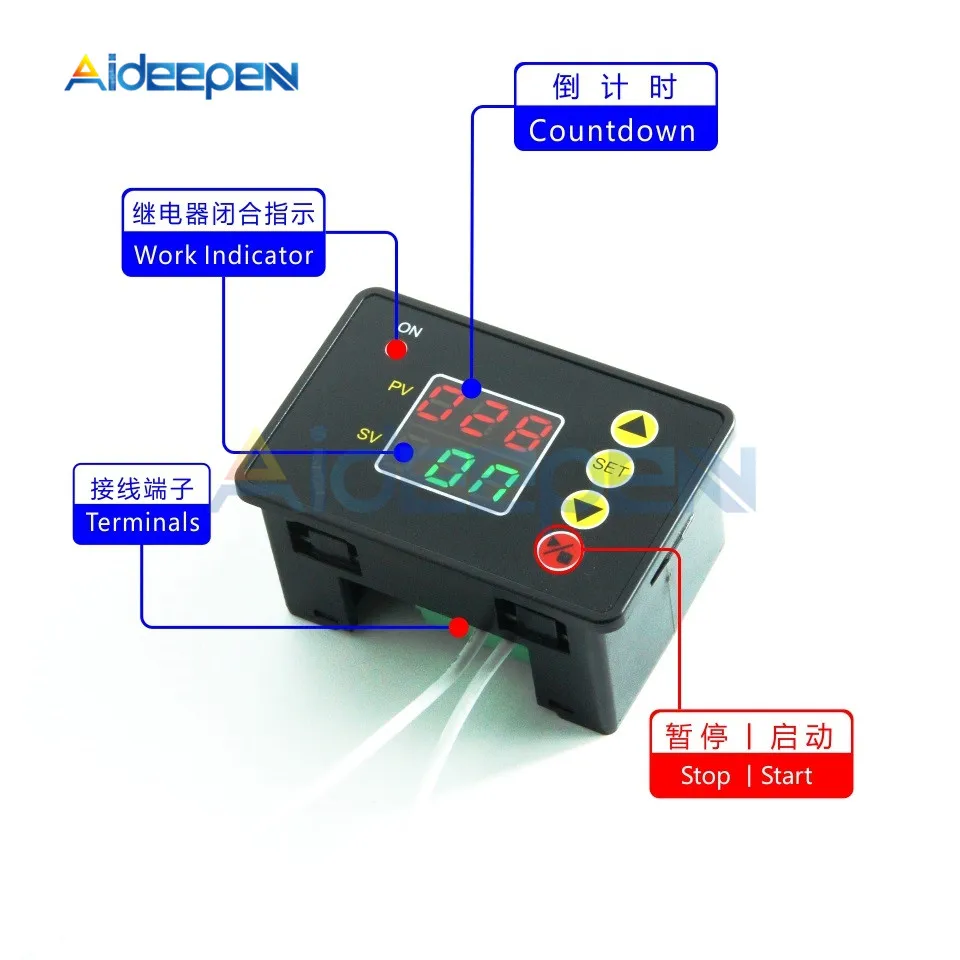

Описание:

1. После настройки данных необходимо подождать 6 секунд, модули post 6 s автоматически сохраняют данные набора памяти.

2. Нажмите кнопку SET один раз, чтобы войти в режим настройки времени, красный светодиодный мигает, нажмите кнопку, чтобы увеличить или уменьшить время настройки T1.

3. После установки времени T1, короткое нажатие клавиши SET снова, зеленый светодиодный мигает, и время устанавливается нажатием клавиши T2, установка времени T2 завершена, нажмите кнопку set еще раз, система автоматически сохранит время настройки памяти или подождет 6 секунд, Модуль 6s автоматически сохраняет Память данных.

4. Нажмите и удерживайте кнопку SET, войдите в режим настройки параметров. Есть два набора параметров для пользователя для выбора P0, P1. Короткое нажатие в текущем режиме для переключения между P0 и P1.

5. В параметрах P0 можно установить, нажав кнопку, чтобы настроить собственный режим синхронизации. В параметре P1 можно установить, добавив и вычитав клавиши рабочего режима.

P0--0: режим синхронизации T1-второй.

P0--1: режим синхронизации T1-это минуты.

P0--2: режим времени T1-часовой.

P1--0: время Dealy T1, тяга реле (таймер T1)

P1--1: выпуск реле после задержки времени T1 (таймер T1)

P1--2: задержка времени T1, Включение Реле (таймер T1), а затем отключение реле после задержки времени T2 (время T2), затем завершение.

P1--3: выпуск реле после задержки времени T1 (таймер T1), затем задержка времени T2, тяга реле (время T2), затем завершение.

P1--4: задержка времени T1, Включение Реле (таймер T1), а затем отключение реле после задержки времени T2 (таймер T2), езда на велосипеде.

P1--5: выпуск реле после задержки времени T1 (таймер T1), затем задержка времени T2, тяга реле (таймер T2), езда на велосипеде.

Посылка

1 хЦифровой цикл реле задержки таймера модуль платы

Тип 3

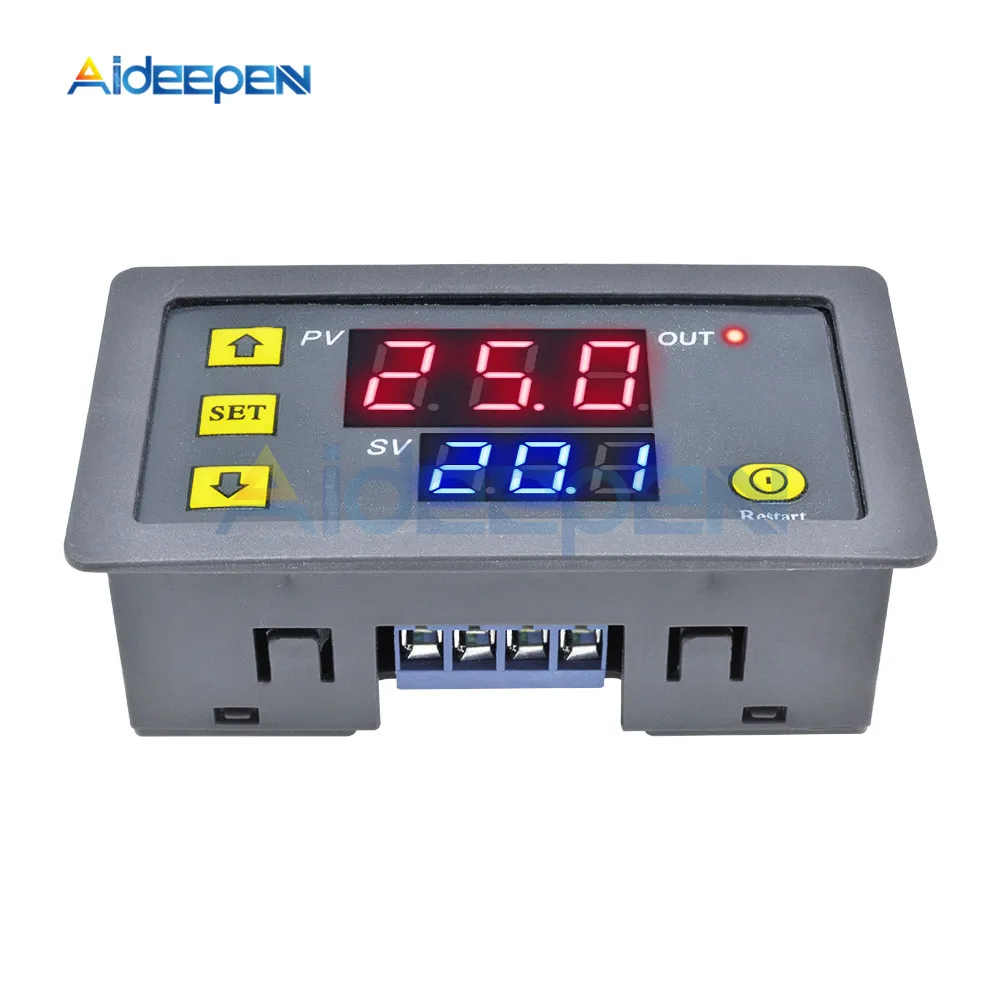

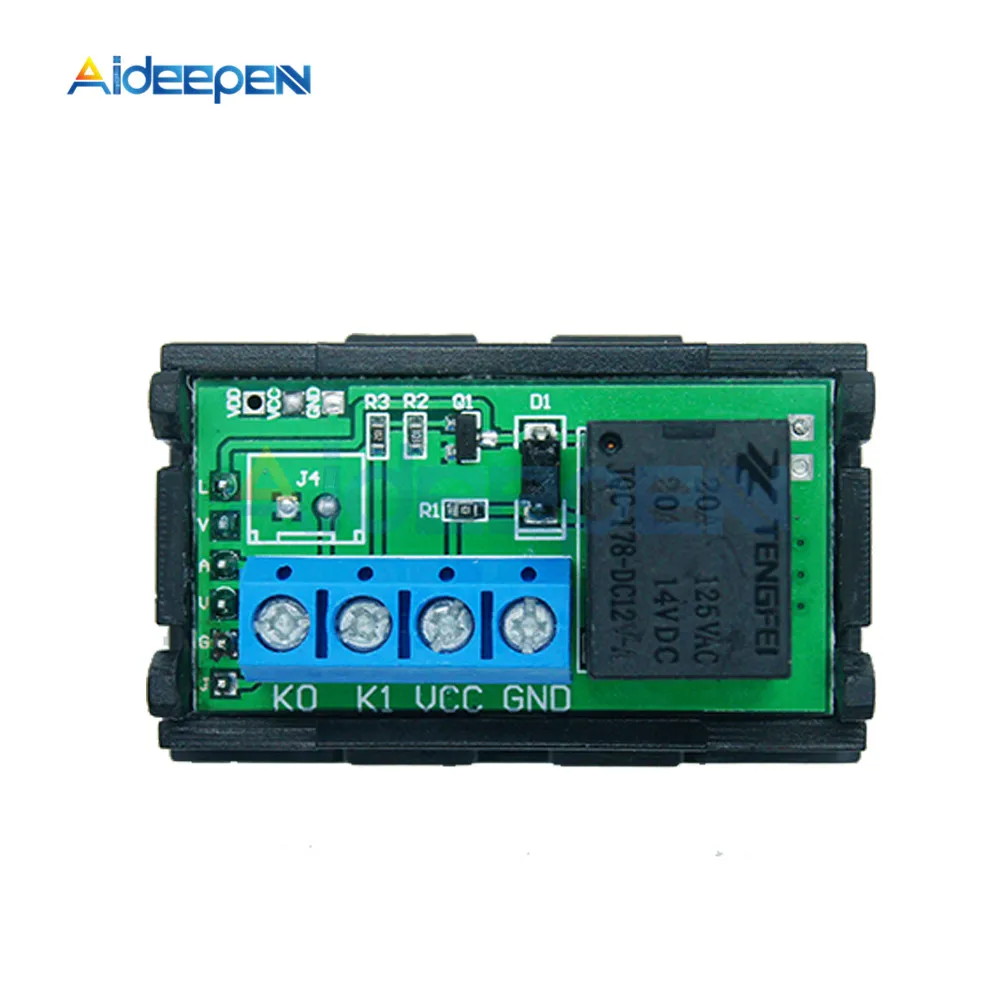

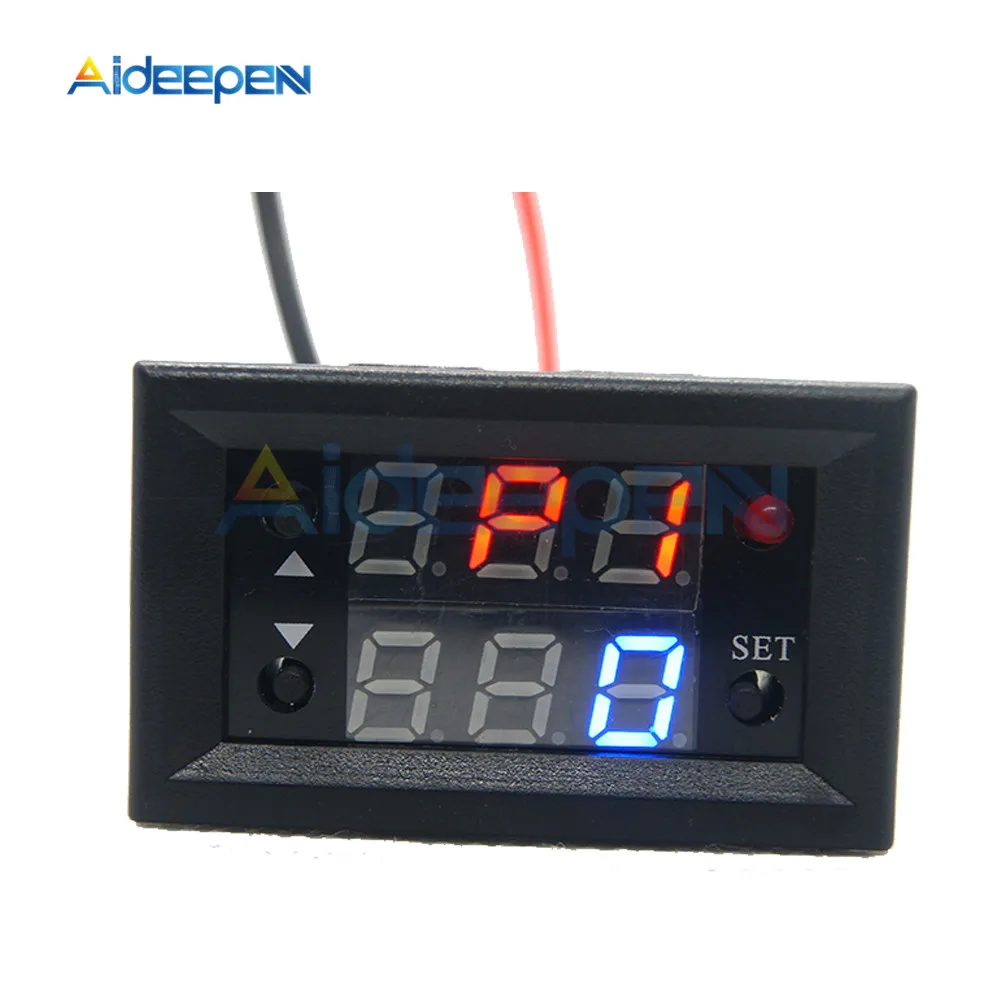

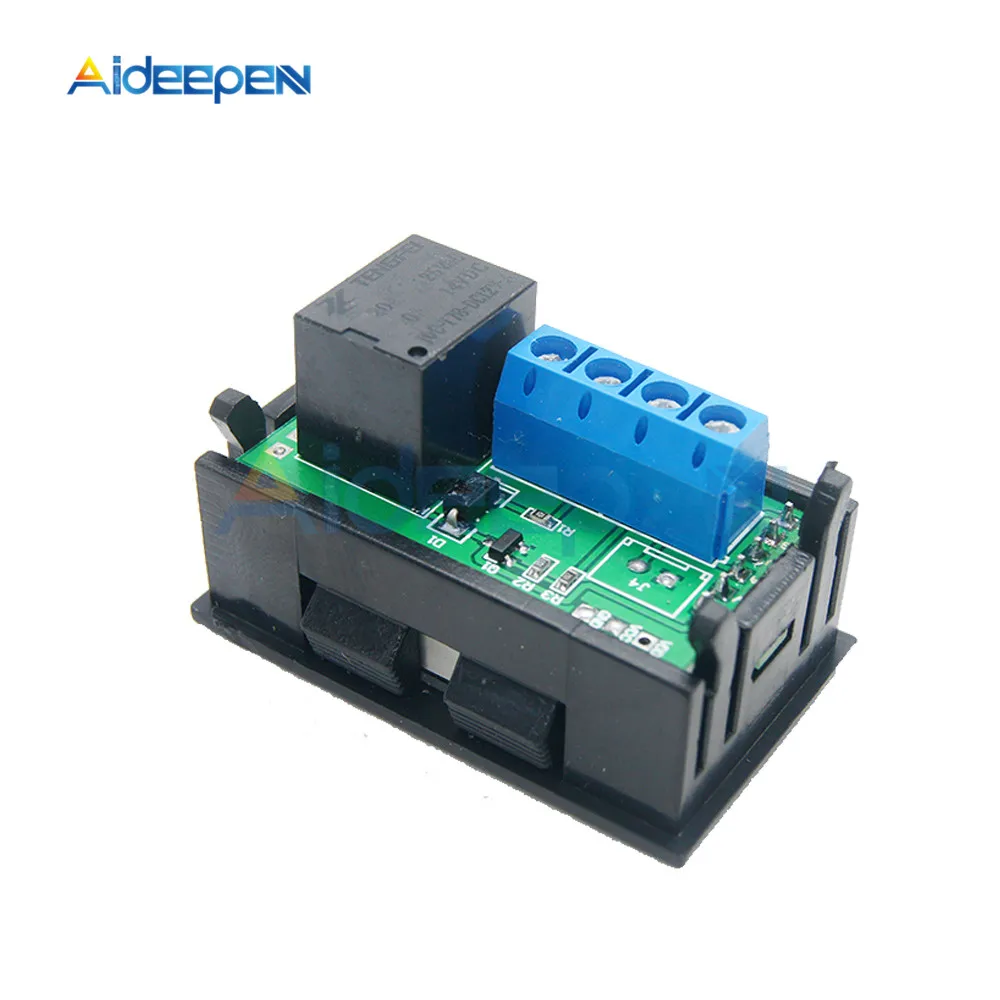

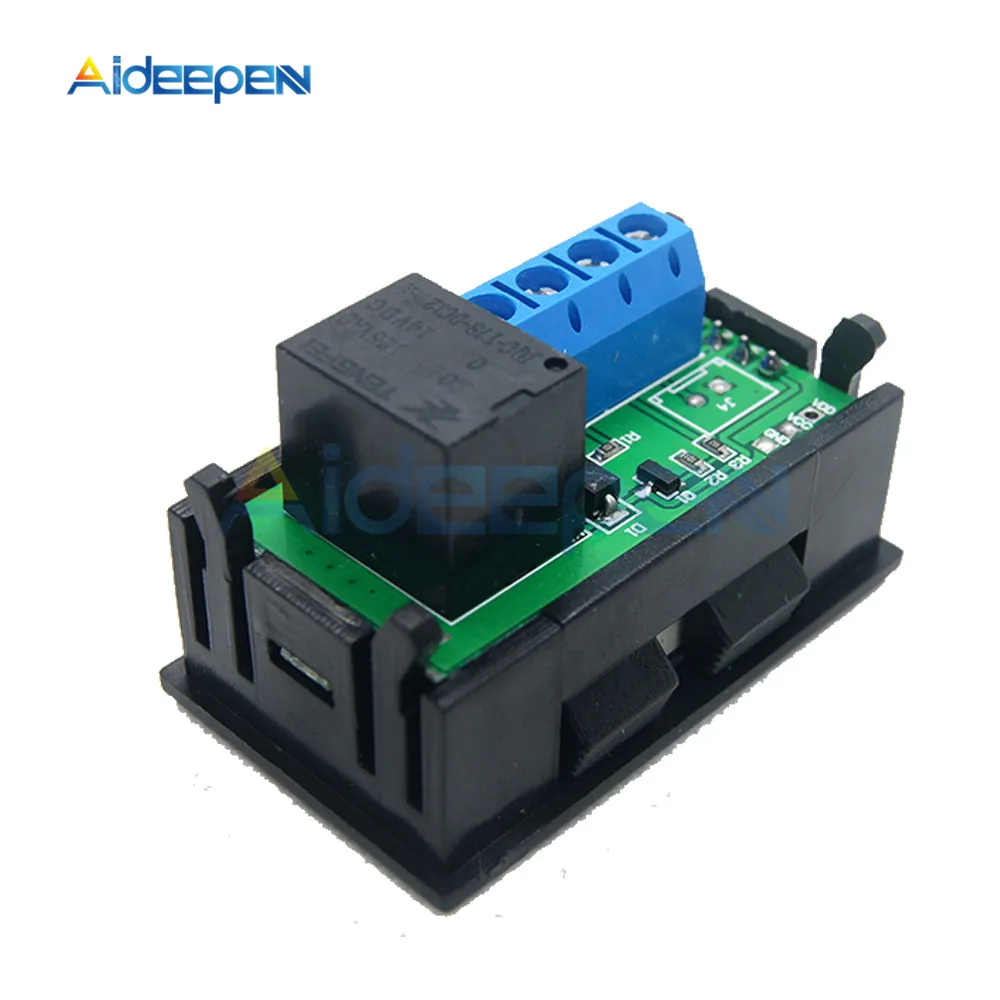

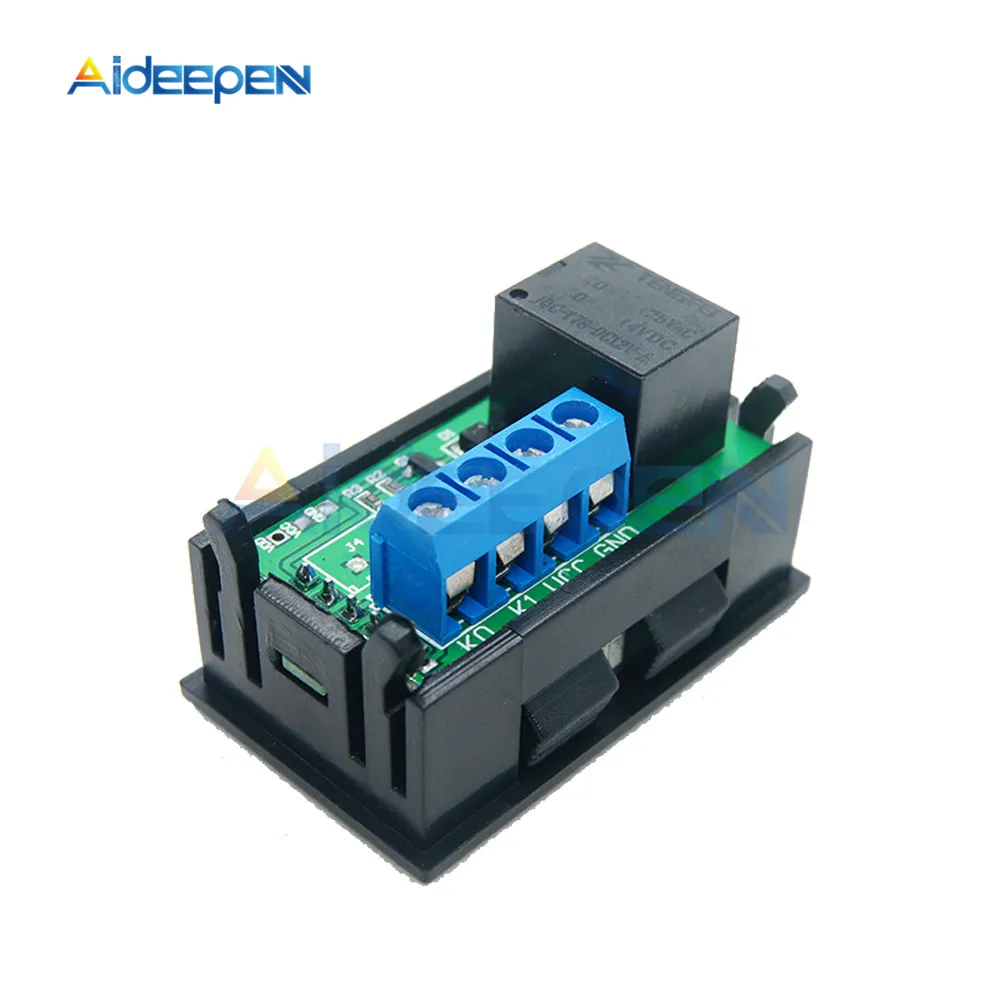

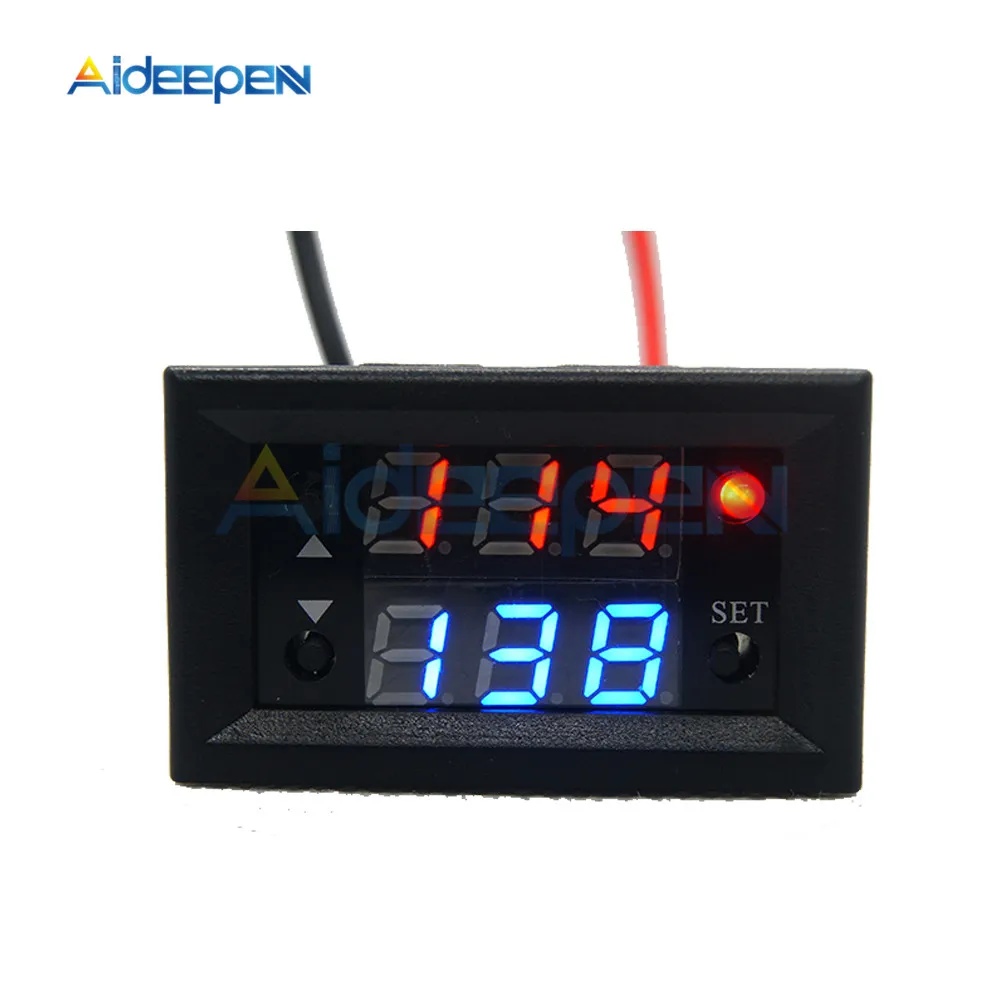

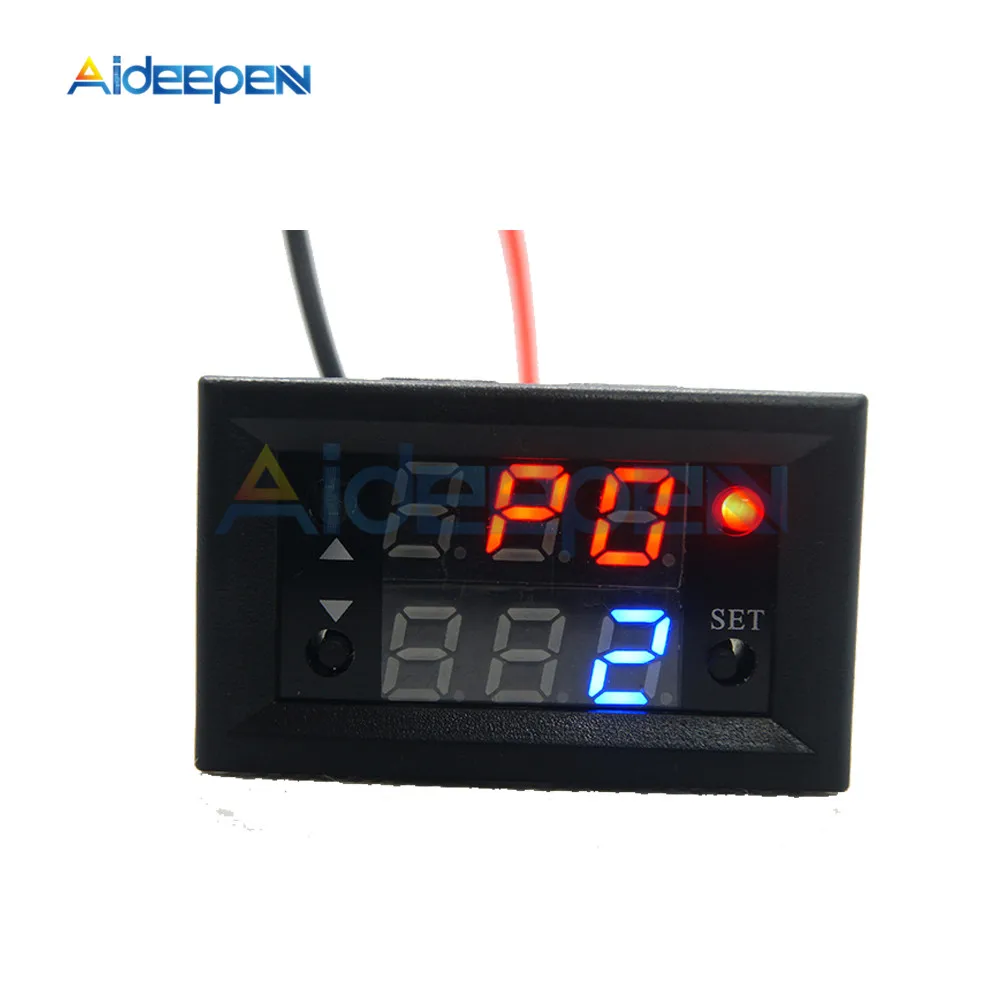

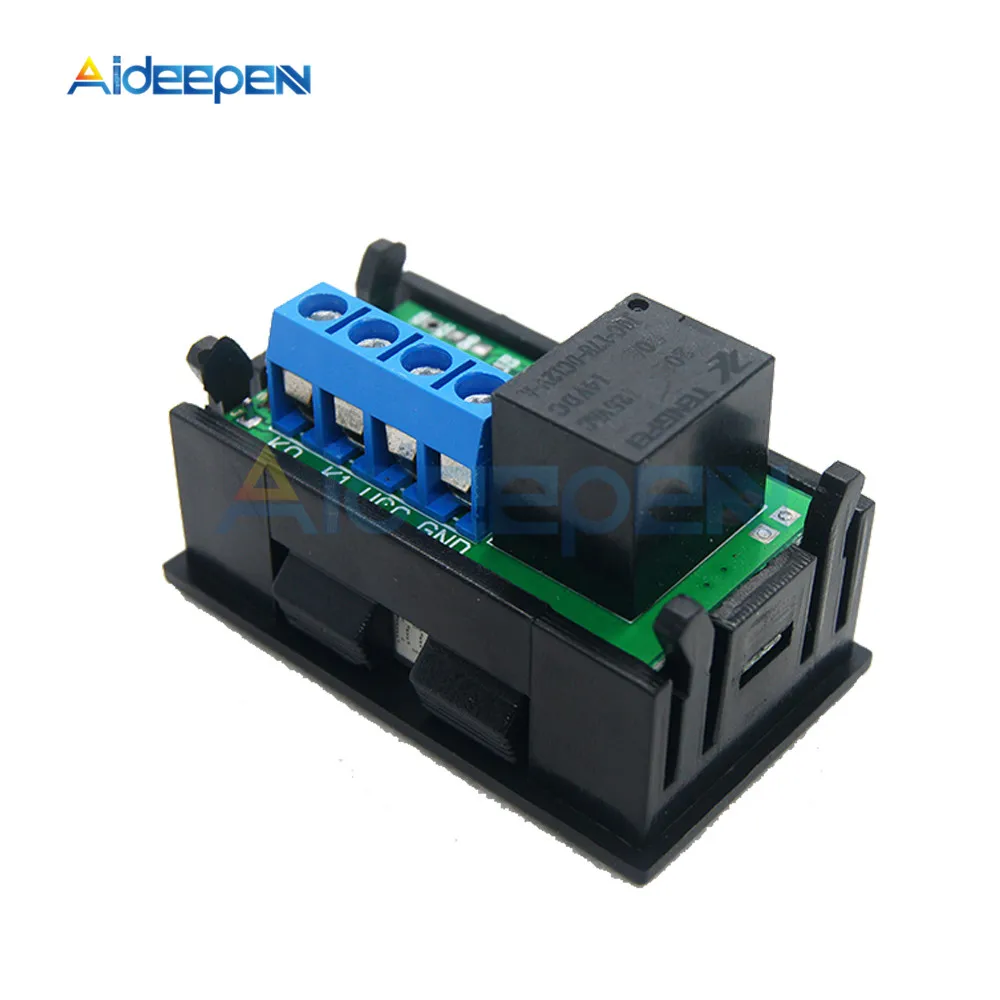

Название продукта: Цифровое реле времени T2302

Рабочее напряжение: 5 В/12 В/24 В постоянного тока

Реле: 20А

Диапазон времени: 0-999 секунд, 0-999 минут, 0-999 часов

Режим работы: включение с задержкой, выключение с задержкой, включение времени, Выключение времени, включение цикла, выключение

Размер: 45,5 мм × 26,5 мм × 30 мм

Вес: 25 г

Инструкции по продукту:

Пожалуйста, обратите внимание при первом использовании. Вам нужно подождать 6 секунд после ваших настроек, модуль сохранит дату, которую вы установили после 6 секунд.

Короткое нажатие кнопки SET: если вы запустите режим настройки времени, трубка Nixie будет мигать. Вы можете настроить время T1 и T2 кнопкой + и кнопкой-. Пожалуйста, подождите 5s после настройки даты, модуль сохранит дату, которую вы установили после 5s.

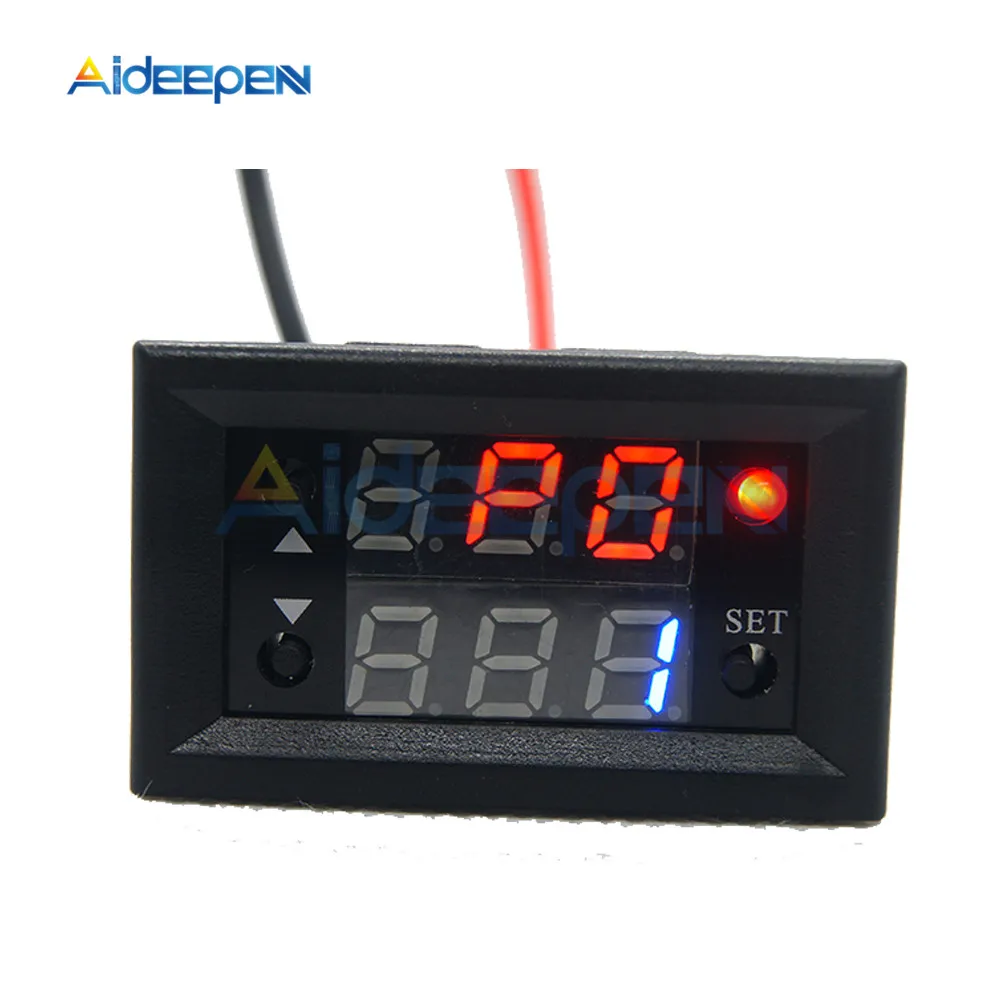

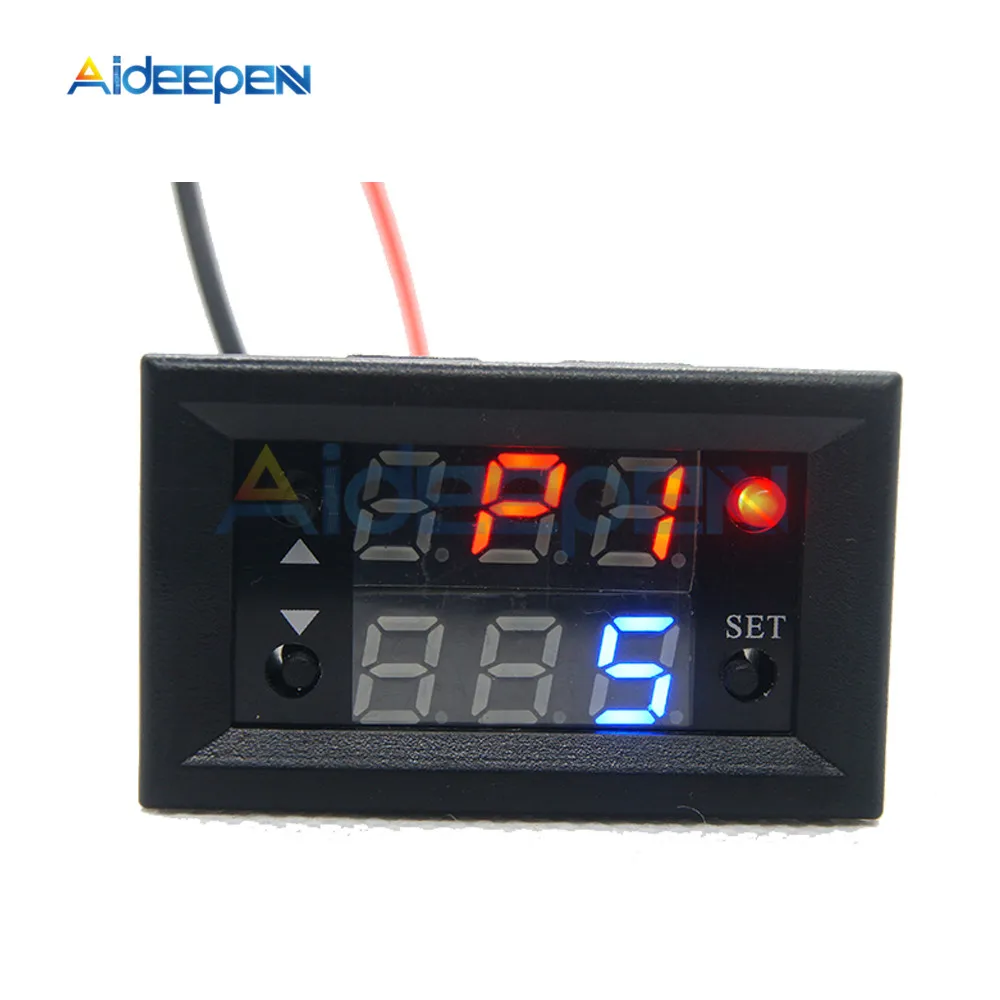

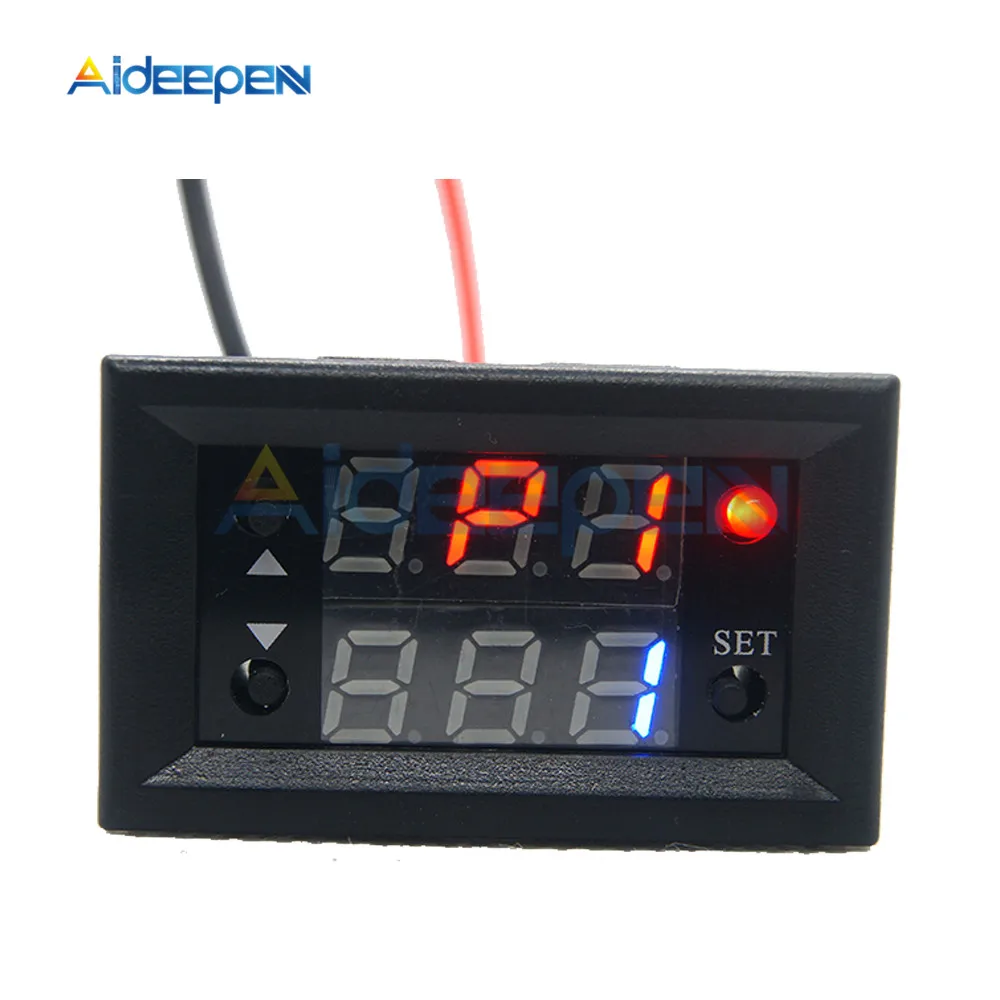

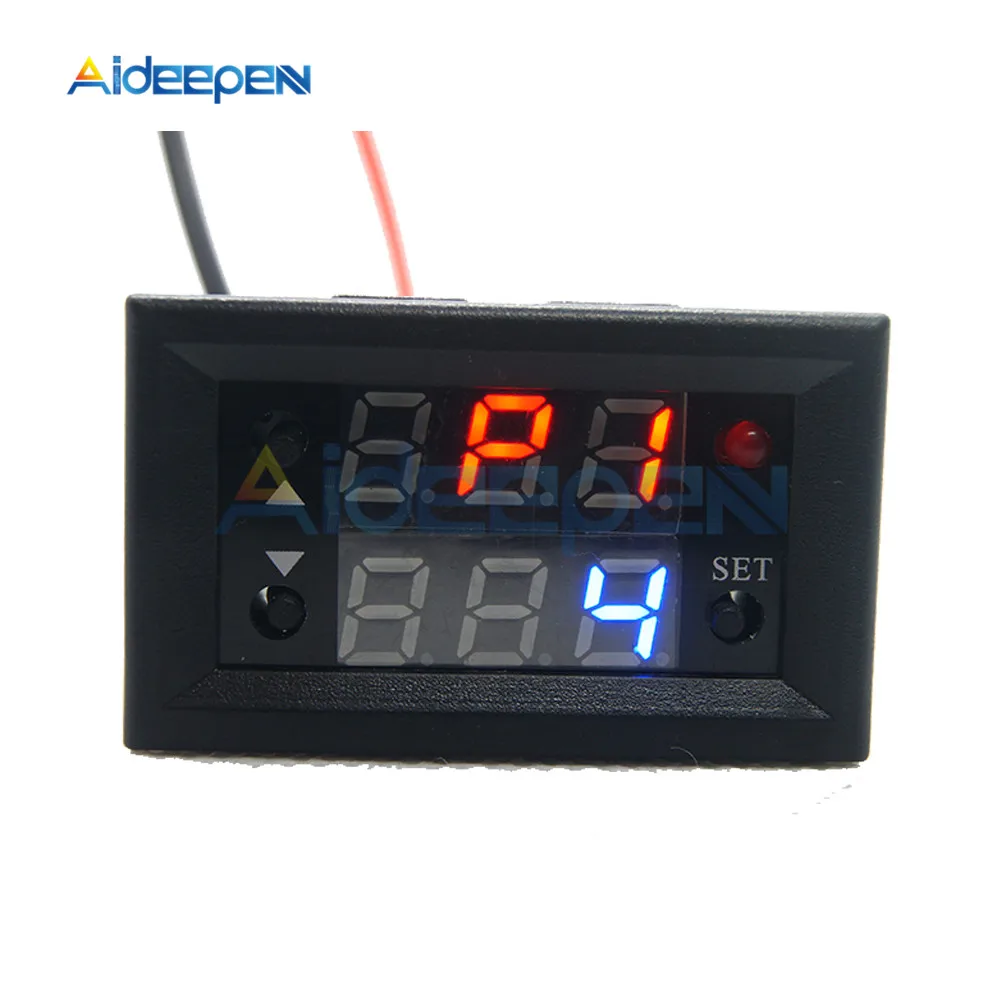

Нажмите и удерживайте кнопку SET: если вы запустите режим настройки параметров. Есть два групповых параметра на Ваш выбор: P0 и P1. Вы можете переключать P0 или P1 кратковременным нажатием. В параметрах P0 и P1 можно установить режим синхронизации кнопками + и кнопками-.

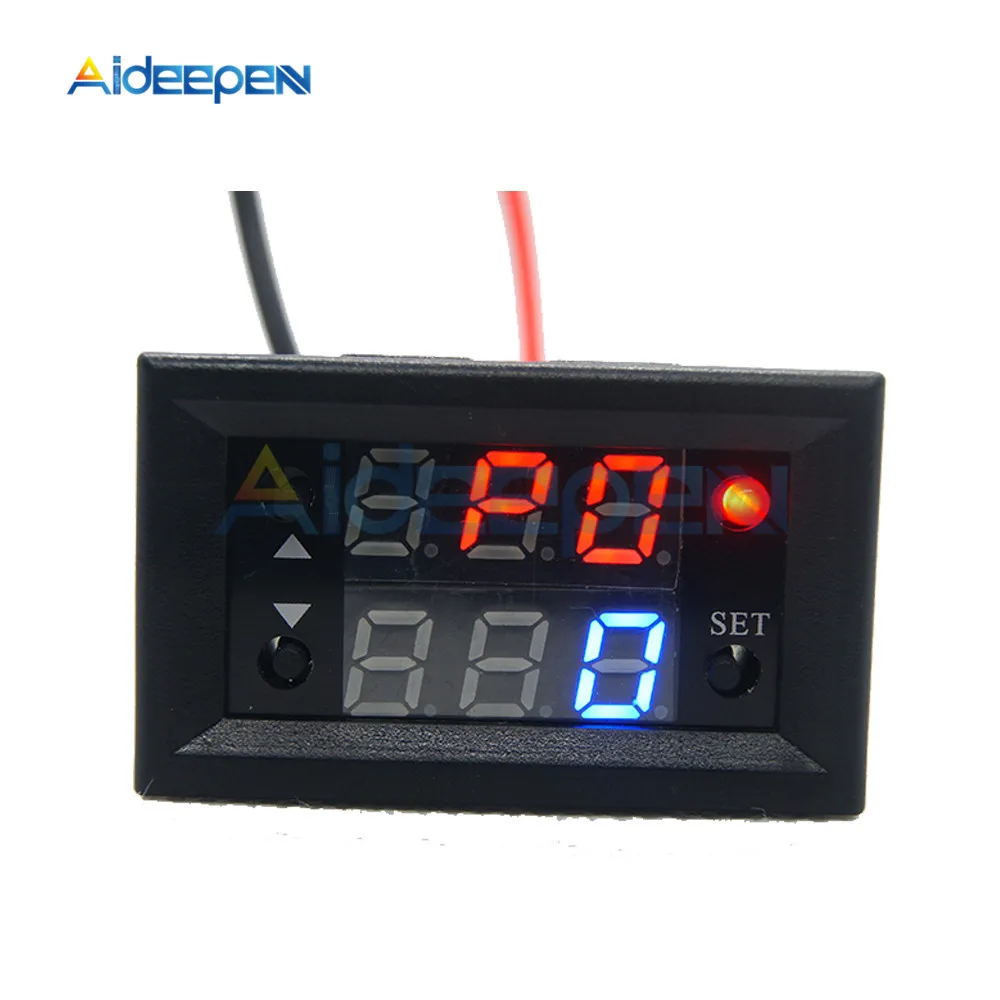

P0--0: таймерный режим: 0 --- 999 с.

P0--1: режим времени: 0 --- 999 мин.

P0--2: режим времени: 0 --- 999 ч.

P1--0: реле подключится после задержки времени T1.

P1--1: реле отключится после задержки времени T1.

P1--2: реле подключится после того, как вы сначала задержите время T1, затем реле отключится после того, как вы задержите время T2, он закончится.

P1--3: реле отключится после того, как вы сначала задержите время T1, затем реле подключится после того, как вы задержите время T2, все готово.

P1--4: реле подключится после сначала задержки времени T1, затем реле отключится после задержки времени T2, оно циклическое.

P1--5: реле отключится после сначала задержки времени T1, затем реле подключится после задержки времени T2, оно циклическое.

Пример: клиенту нужно 10 секунд для запуска и 20 секунд выключения. Настройка следующая:

Время установки T1 10, время установки T2 20

P0 -- 0 (временной диапазон T1-секунды)

P1--5 (режим работы таймера)

Посылка

1 x T2302 12 В Модуль синхронизации реле таймера задержки, цифровой светодиодный двойной дисплей, цикл 0-999 часов, 20 А, Цифровое реле времени, Прямая поставка

Тип 4

Особенность:
