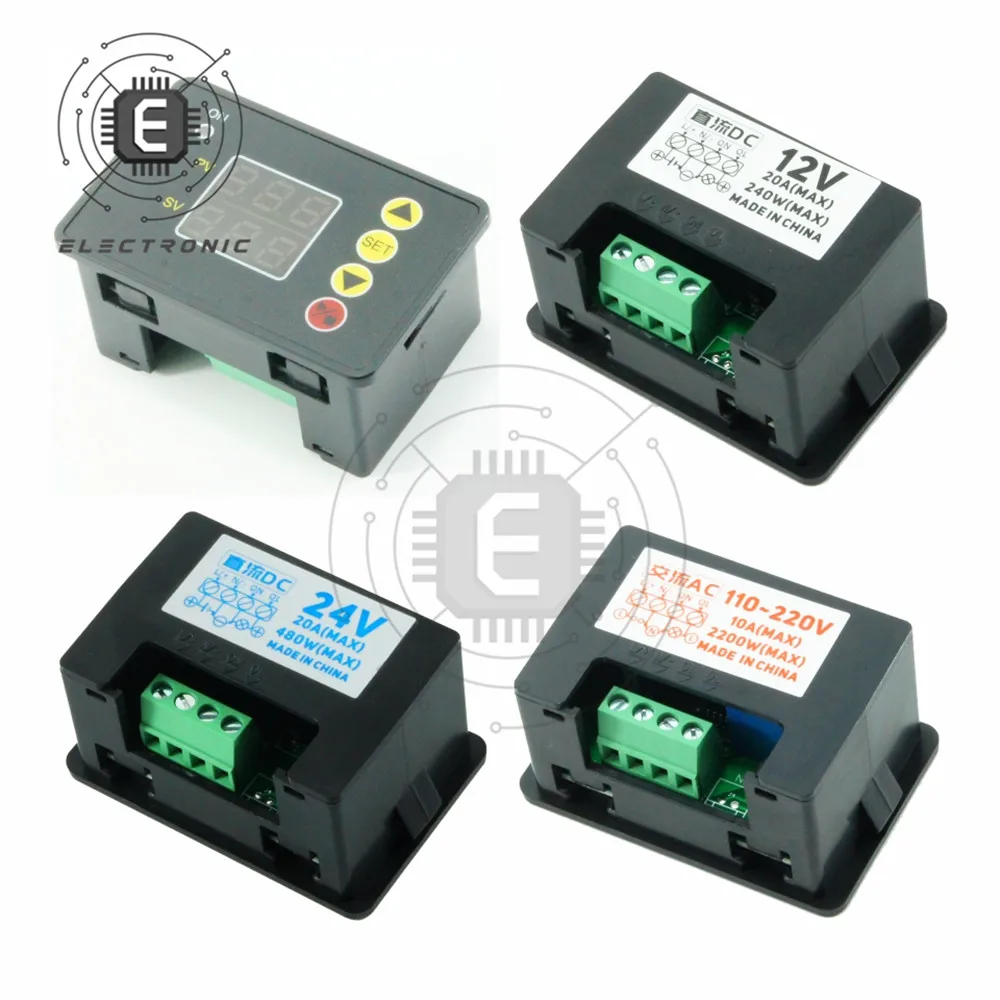

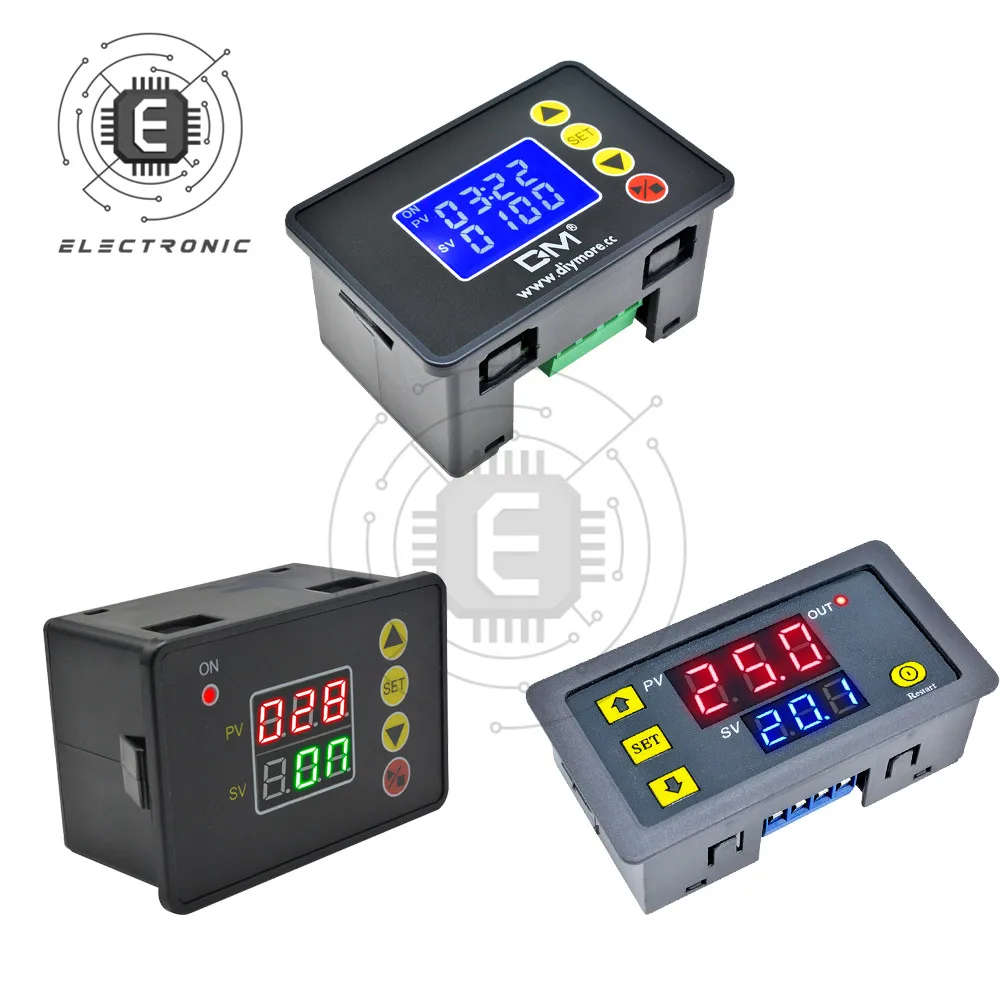

Модуль платы цифрового реле задержки таймера цикла, 12 В, 24 В переменного тока, 110 В, 220 В переменного тока, микрокомпьютер, таймер, контроллер, реле задержки, переключатель модуля

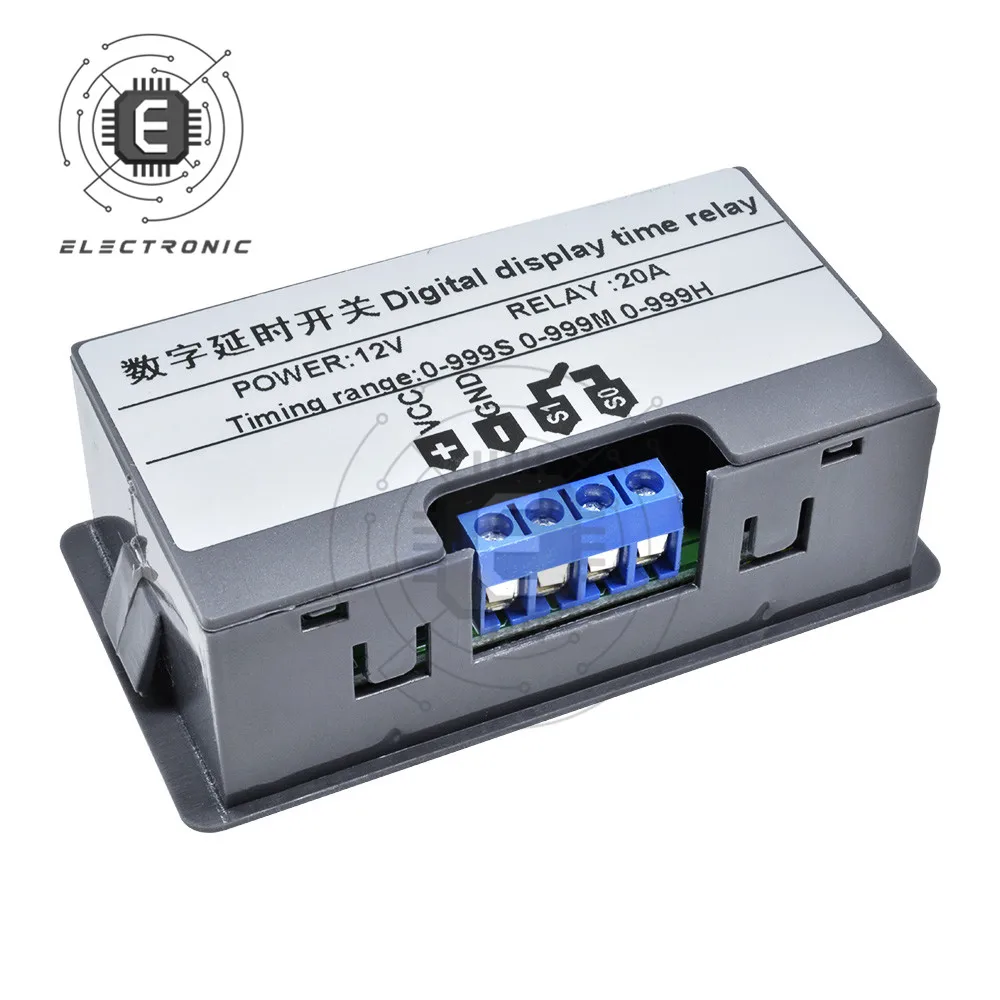

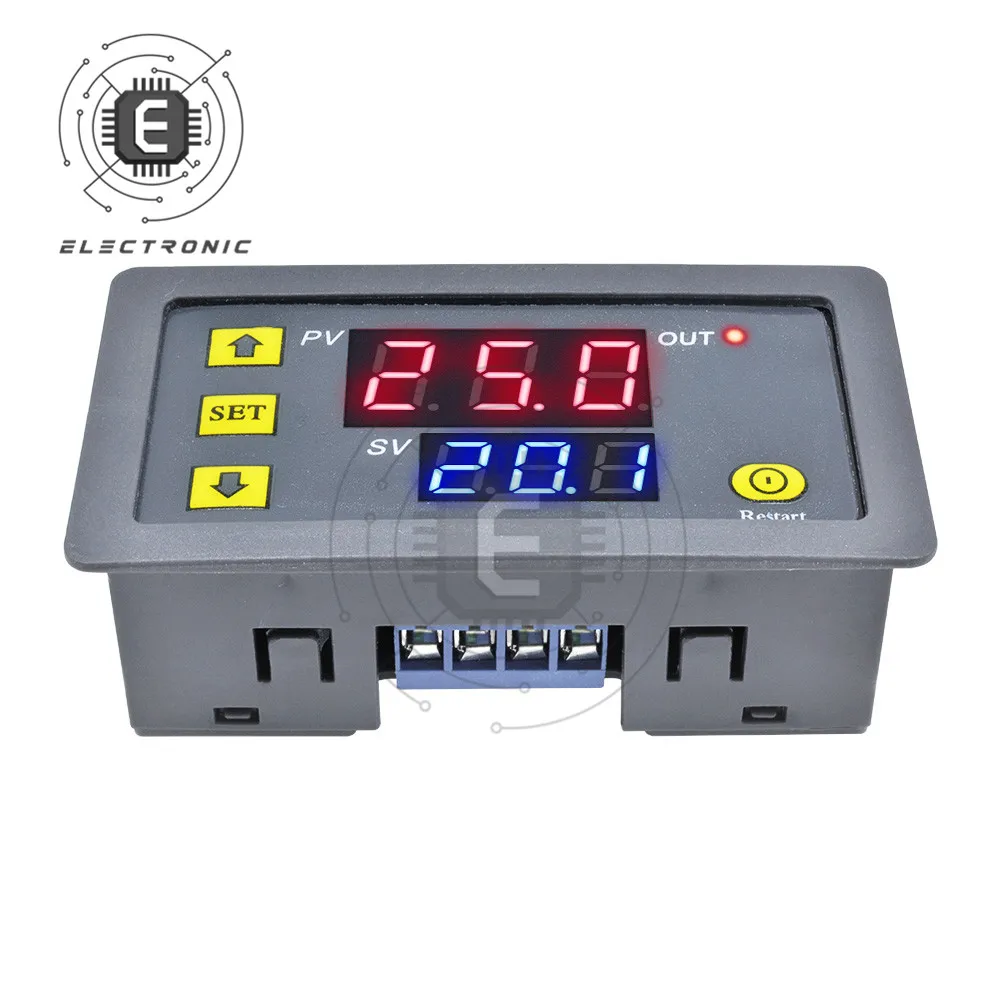

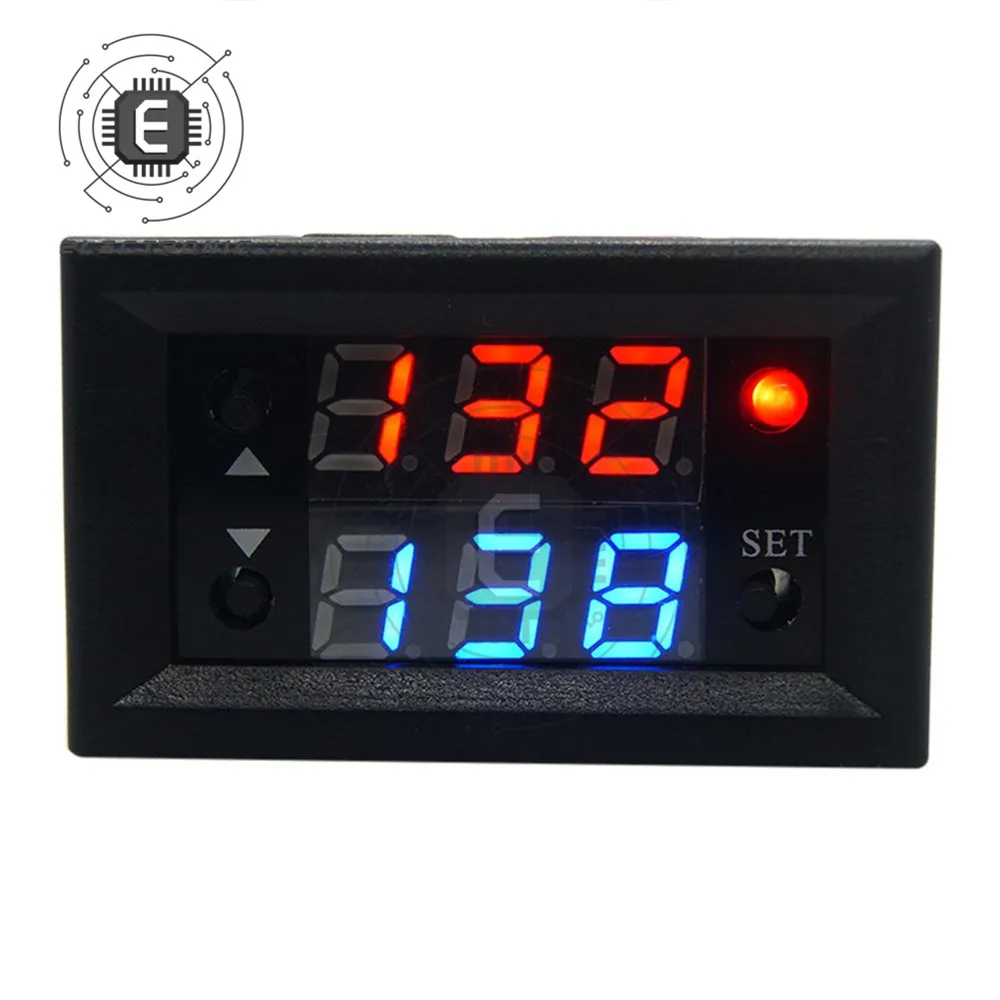

Название продукта: Цифровое реле времени T2302

Рабочее напряжение: 5 В/12 В/24 В постоянного тока

Реле: 20A

Диапазон времени: 0-999 секунд, 0-999 минут, 0-999 часов

Режим работы: Задержка включения, задержка выключения, синхронизация включения, отключение синхронизации, включение цикла, выключение цикла

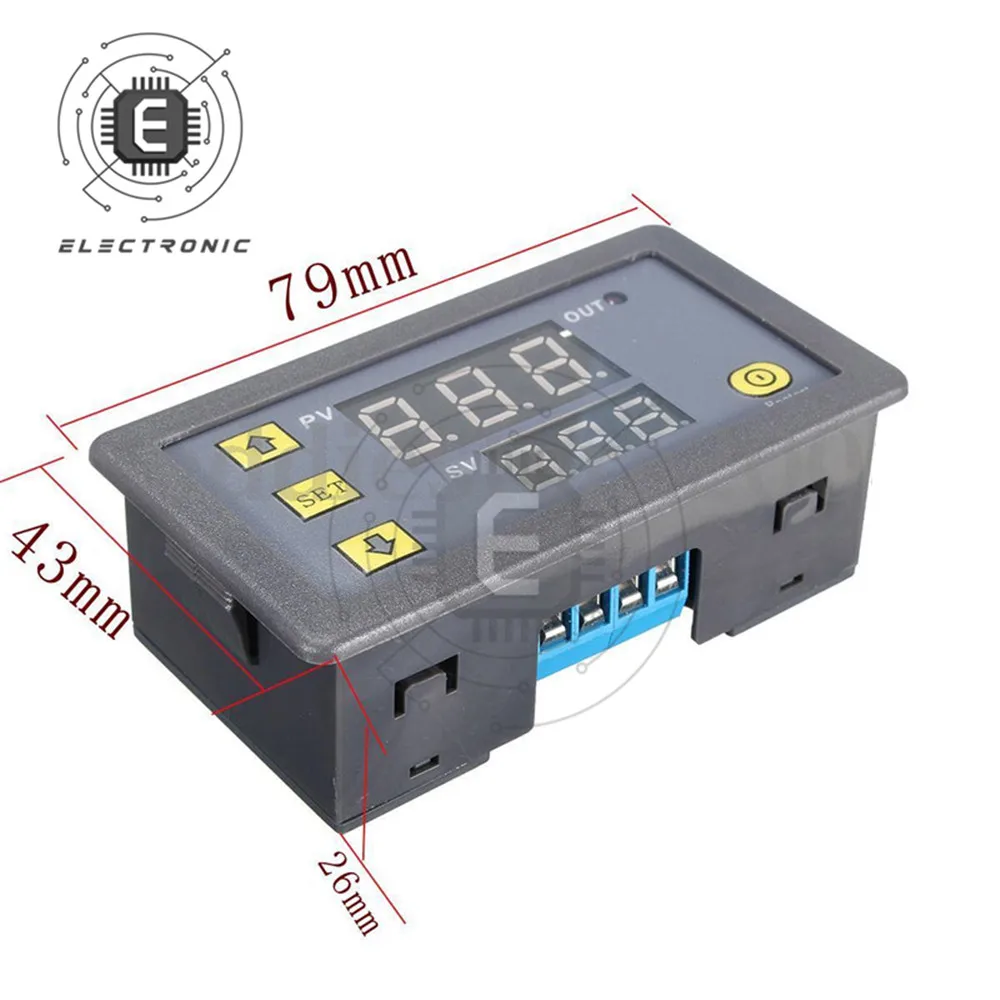

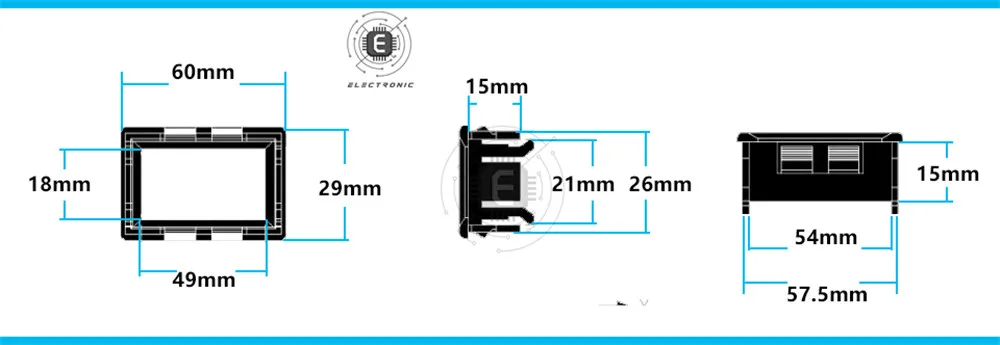

Размеры: 45,5 мм × 26,5 мм × 30 мм

Вес: 25 г

Инструкции по продукции:

Пожалуйста, обратите внимание на ваше первое использование. Вам нужно подождать 6 с после установки данных, модуль сохранит дату, которую вы установили после 6 с.

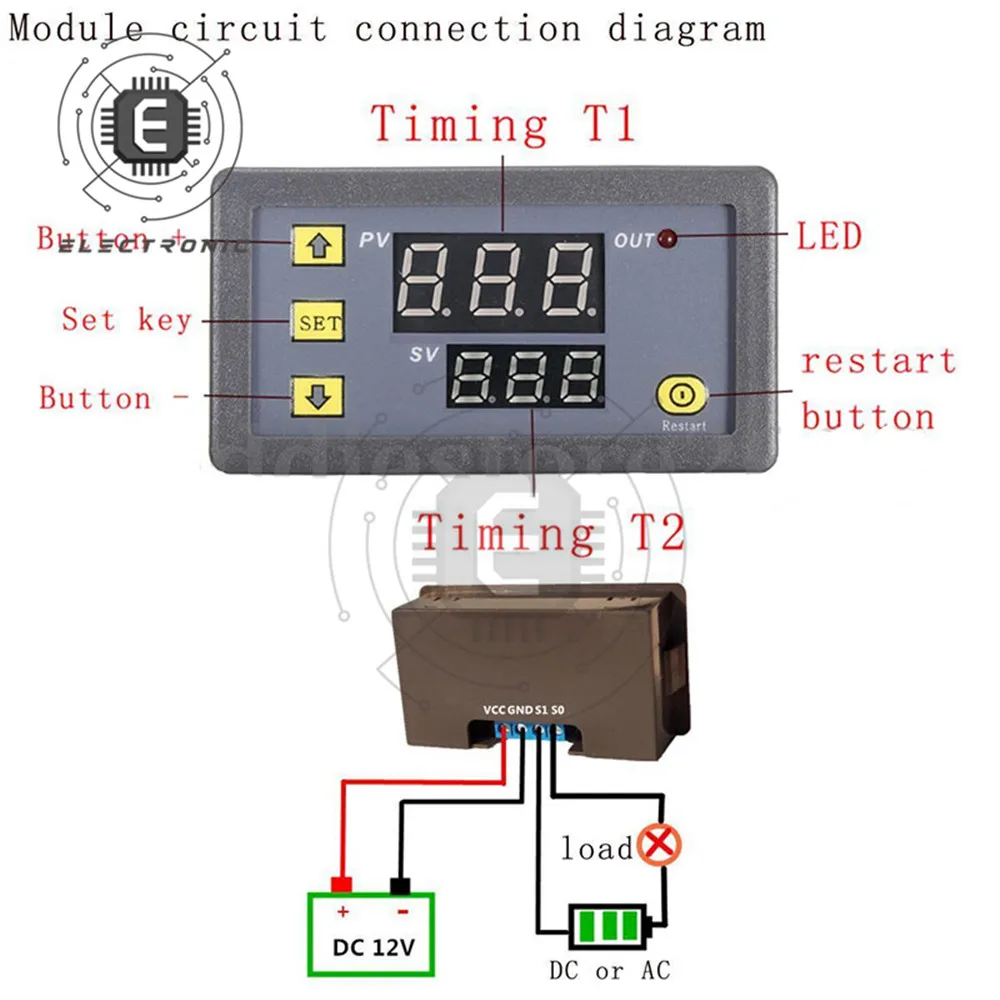

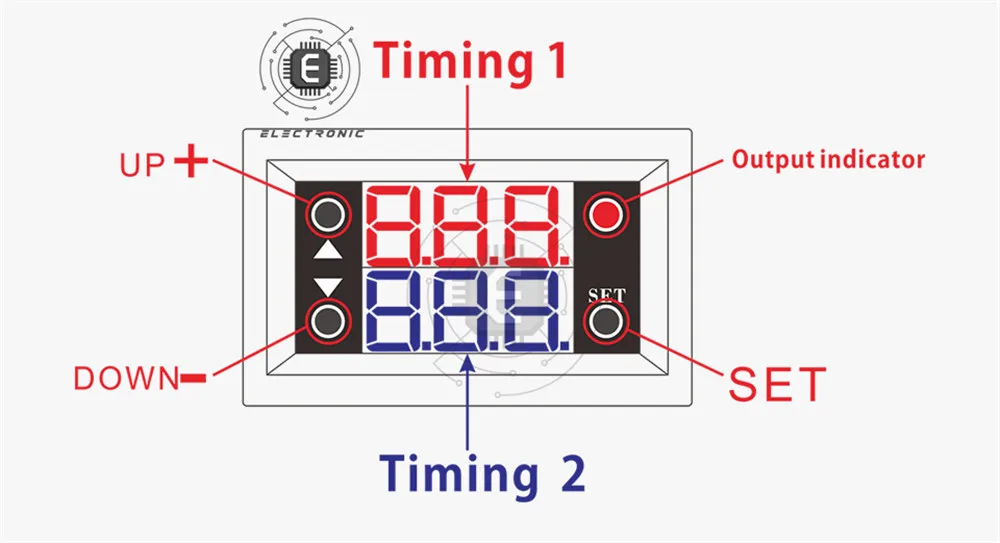

Набор коротких нажатий кнопки: если вы начнете режим настройки времени, Nixie tube начнет мигать. Вы можете настроить время T1 и T2 кнопкой + и кнопкой-. Пожалуйста, подождите 5s после даты установки, модуль сохранит дату установки после 5s.

Набор длинных нажатий: если вы запускаете режим настройки параметров. Есть два групповых параметра на Ваш выбор: P0 и P1. Вы можете переключить P0 или P1 с помощью набора коротких нажатий. Под Параметром P0 и P1 можно установить режим синхронизации кнопкой + и кнопкой-.

P0--0: режим времени синхронизации: 0 --- 999 с.

P0--1: режим времени синхронизации: 0 --- 999 мин.

P0--2: режим времени синхронизации: 0 --- 999 ч.

P1--0: реле будет подключено после задержки времени T1.

P1--1: реле отключится после задержки времени T1.

P1--2: реле будет подключено после того, как вы задержите время T1 сначала, затем реле отключится после задержки времени T2, оно завершится.

P1--3: реле сначала отключится после задержки времени T1, затем реле будет подключено после задержки времени T2, оно завершится.

P1--4: реле будет подключено после задержки времени T1 сначала, затем реле отключится после задержки времени T2, это циклическое.

P1--5: реле сначала отключится после задержки времени T1, затем реле подключится после задержки времени T2, оно циклическое.

Пример: клиенту необходимо 10 секунд для запуска и 20 секунд для выключения. Настройка такова:

Время установки T1 10, время установки T2 20

P0 -- 0 (диапазон времени T1-секунды)

P1--5 (режим работы таймера)

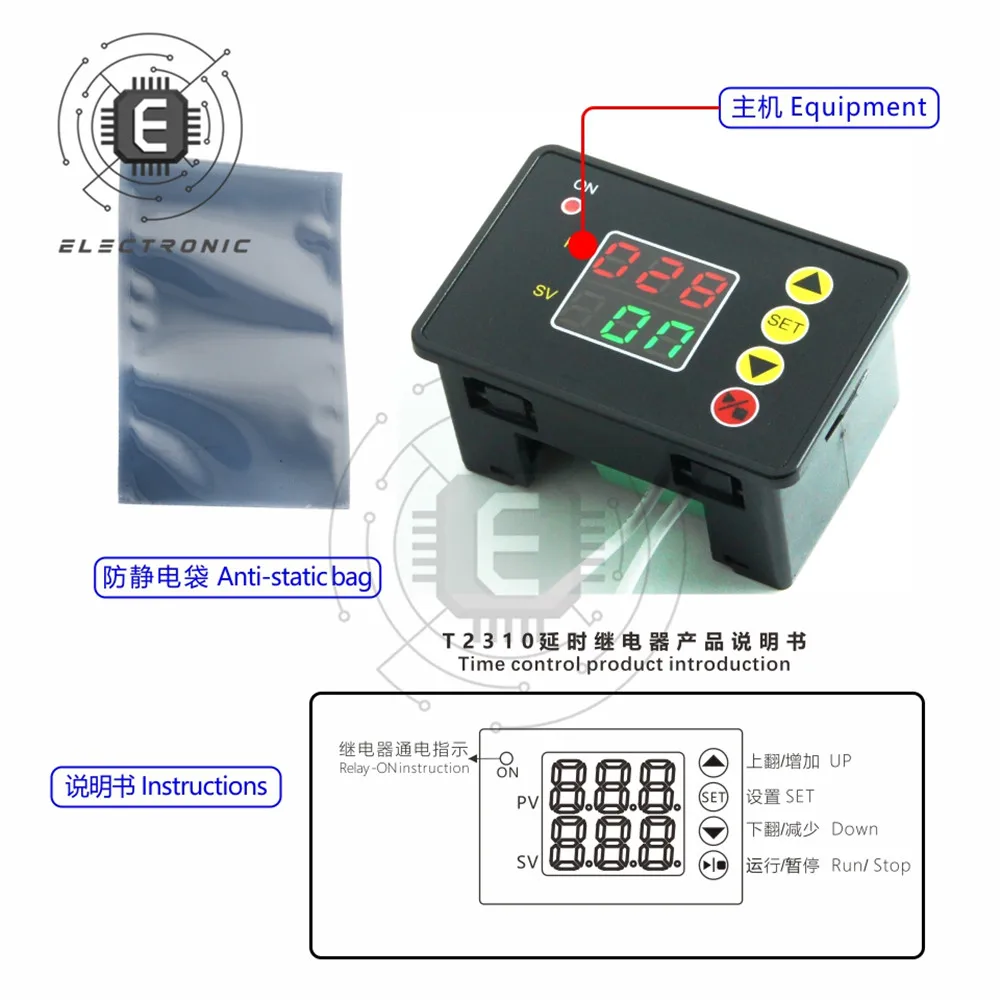

Посылка включает в себя:

1 x T2302 12V реле таймера задержки модуль цифровой светодиодный двойной дисплей цикл 0-999 часов 20A время Цифровое реле Прямая поставка

Тип 4

Независимый кристаллический осциллятор, более точное время

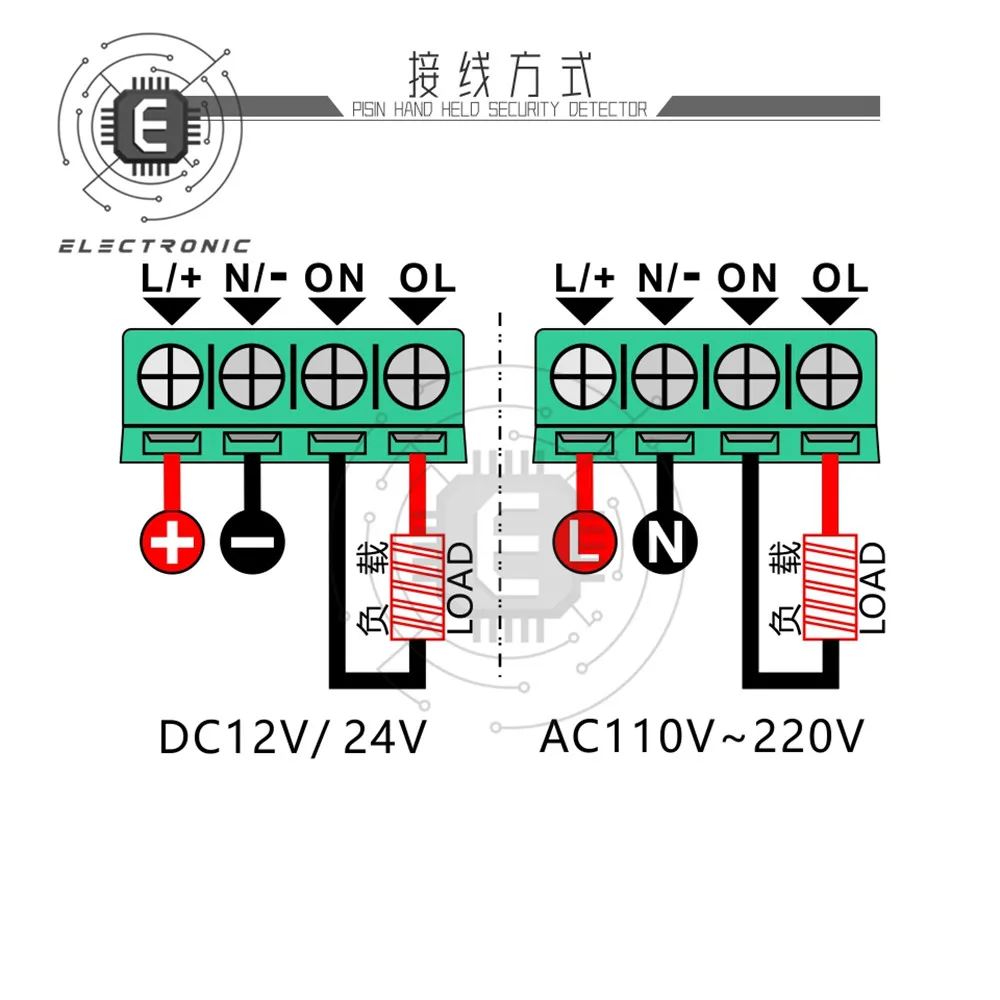

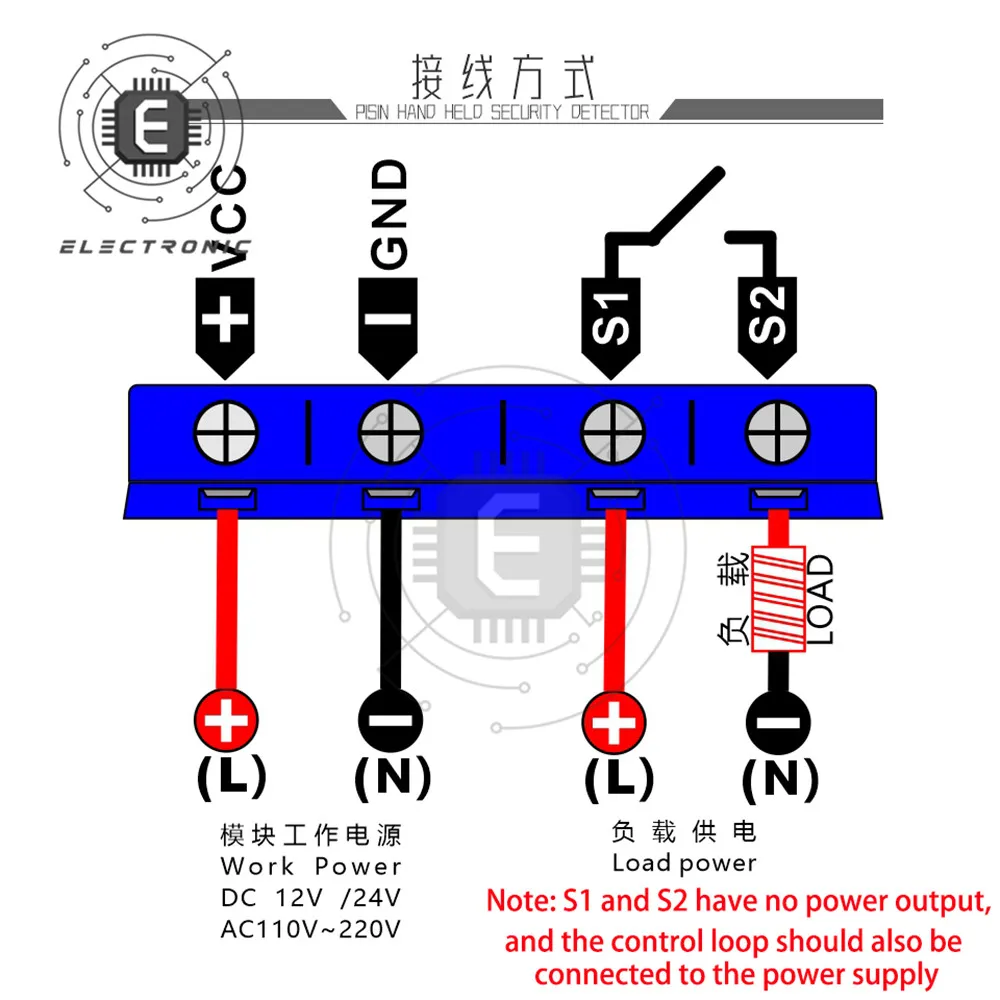

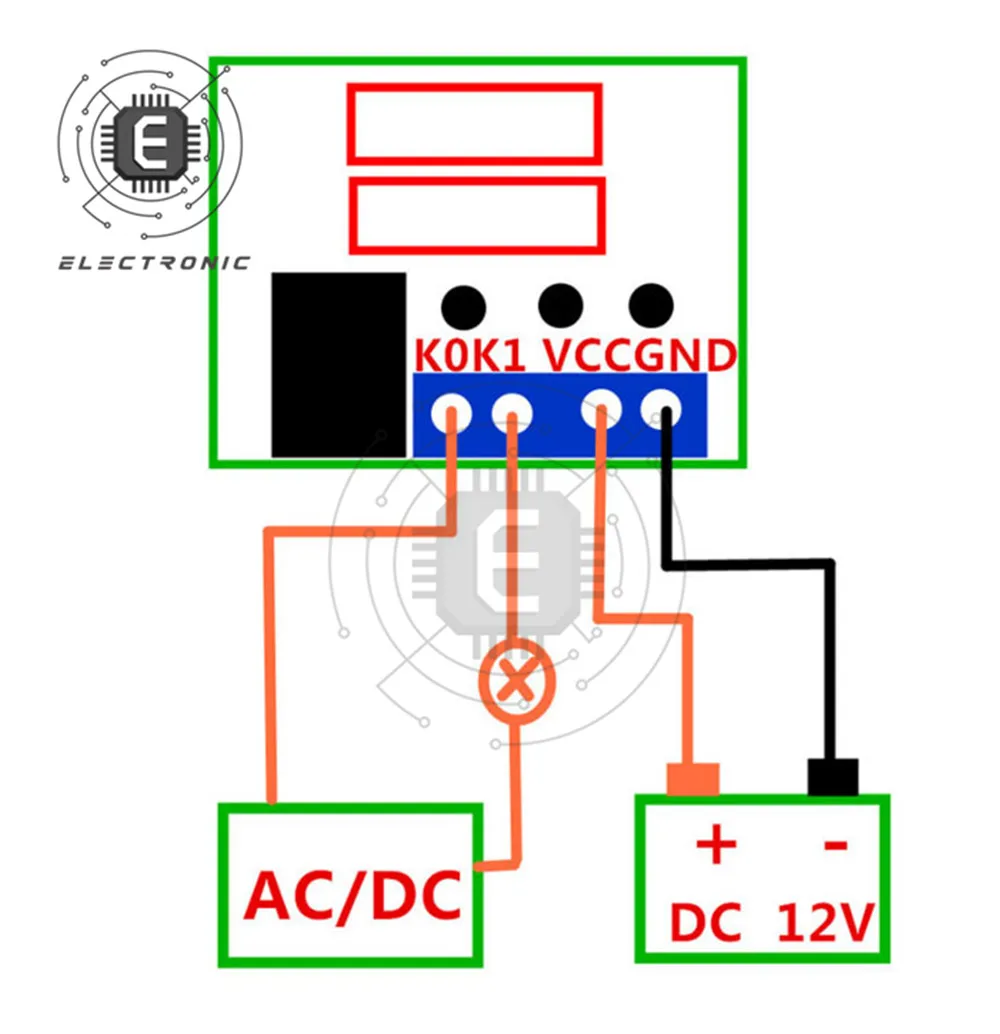

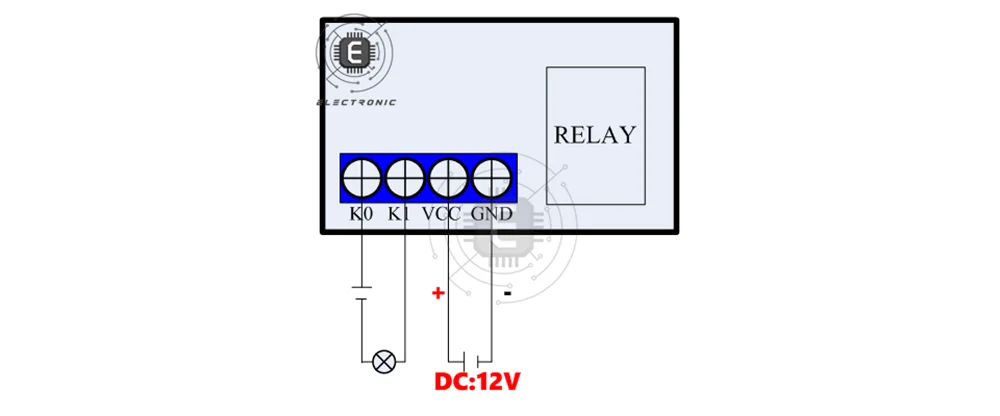

1. Удобная проводка прямого выхода

2. Добавить звуковой сигнал и звуковой сигнал

3. Добавьте кнопку паузы, чтобы срочно остановить

5. Режим запуска и остановки, преобразование в провинции, что более удобно

6. Автоматическое сохранение при выключении питания, запуск автоматически при включении

7. Устройства синхронизации могут быть установлены отдельно, с 36 рабочими комбинациями

8. Диапазон времени: 0-999 секунд, минут, часов

9. Для подсчета в течение нескольких минут или часов цифровая трубка мигает за считанные секунды.

Обратите внимание: Этот продукт продается обратным отсчетом времени эксплуатации и не может быть установлена на 24-часовой режим работы.

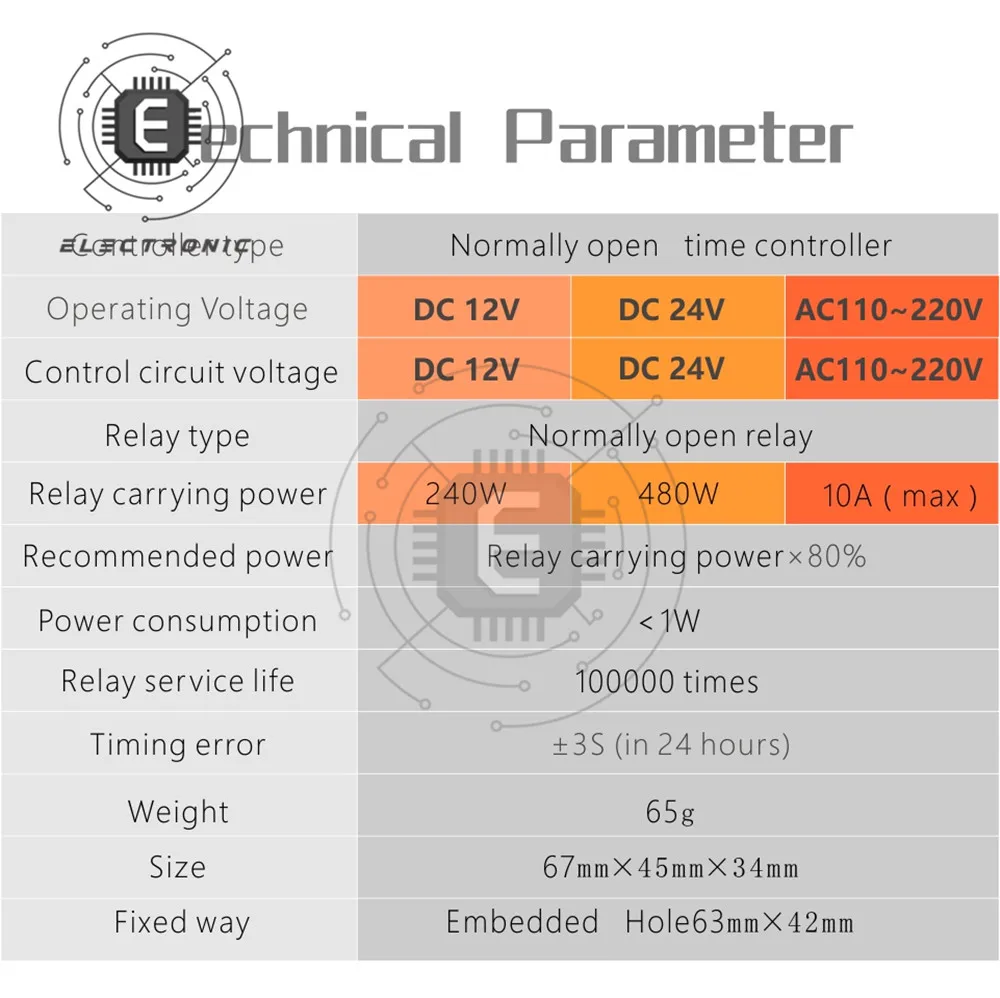

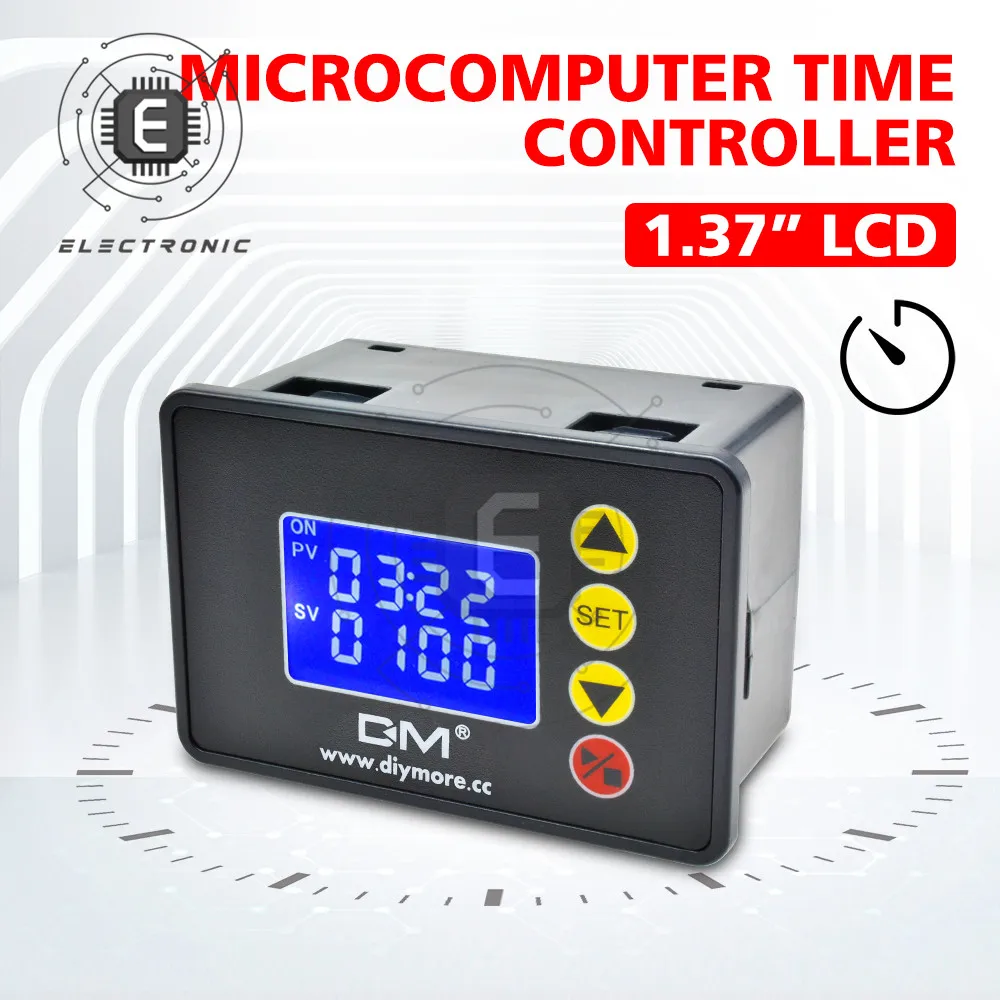

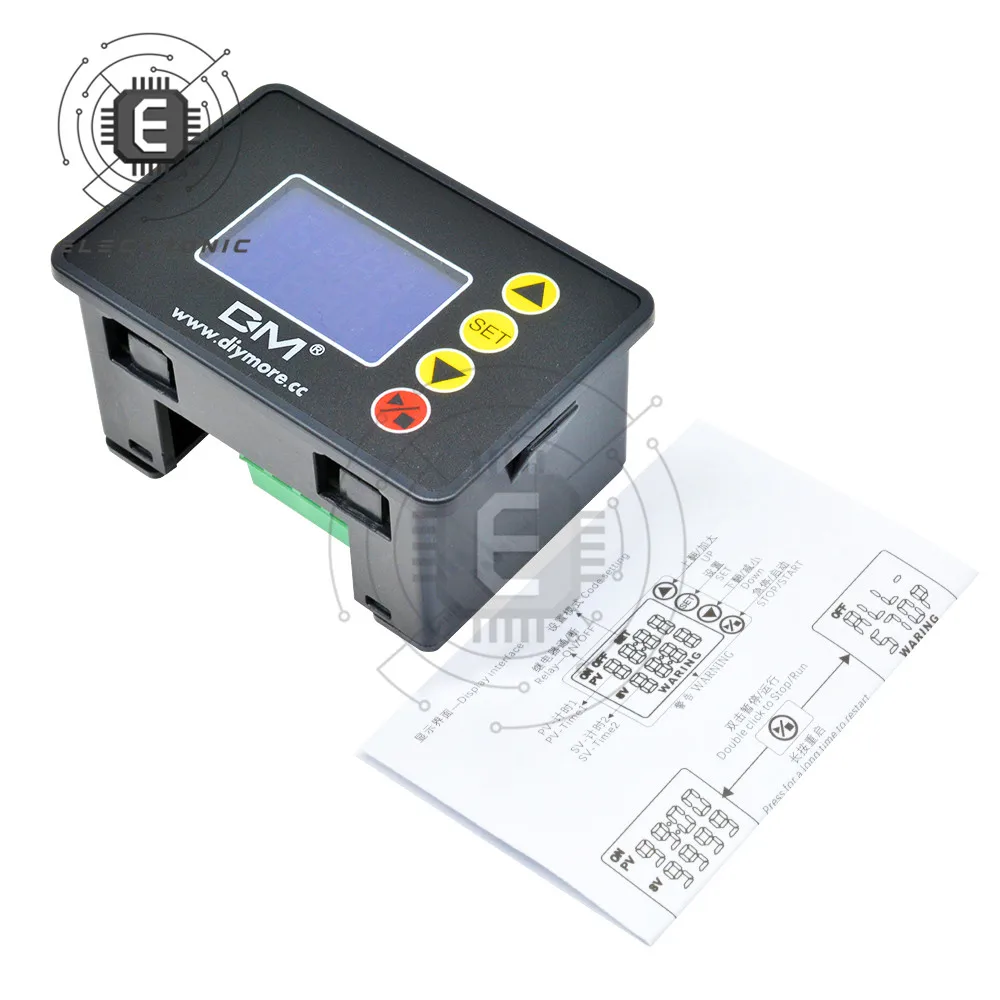

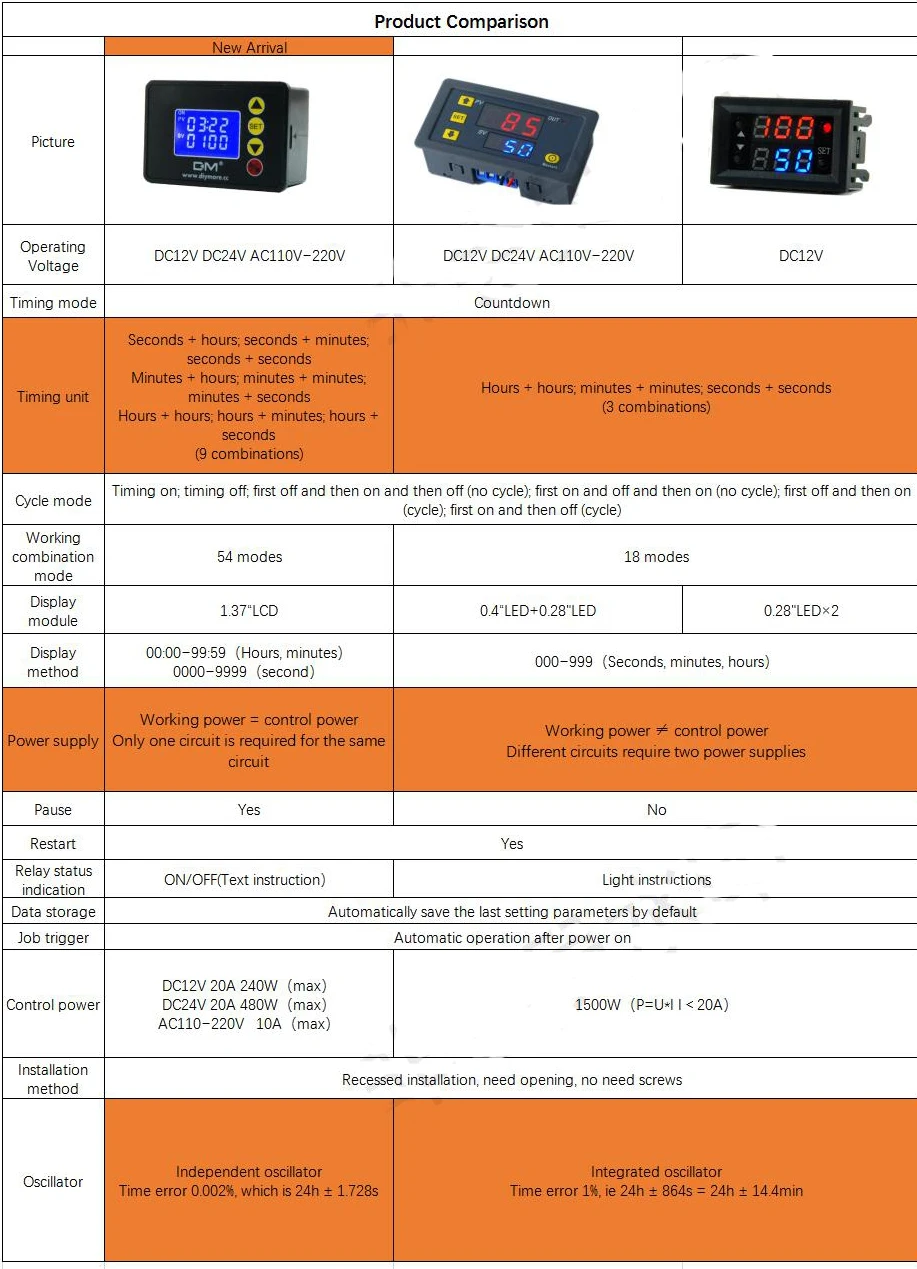

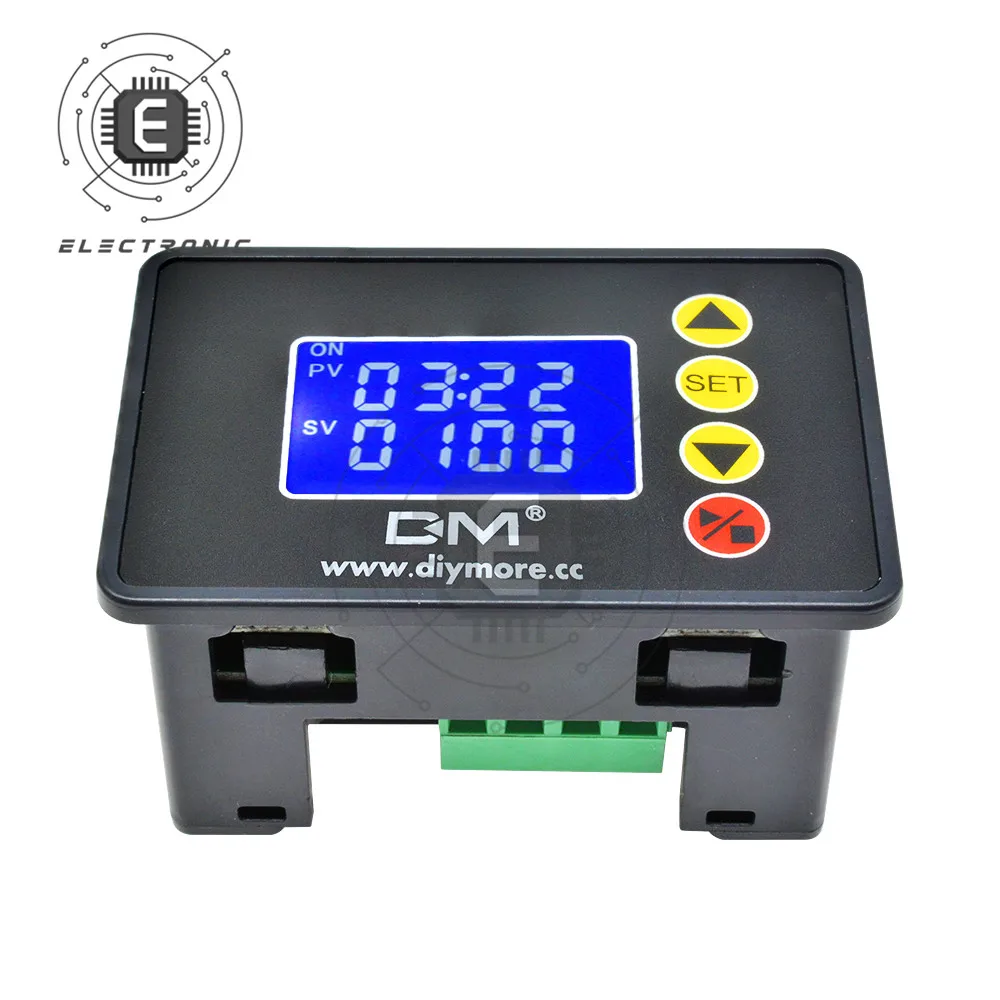

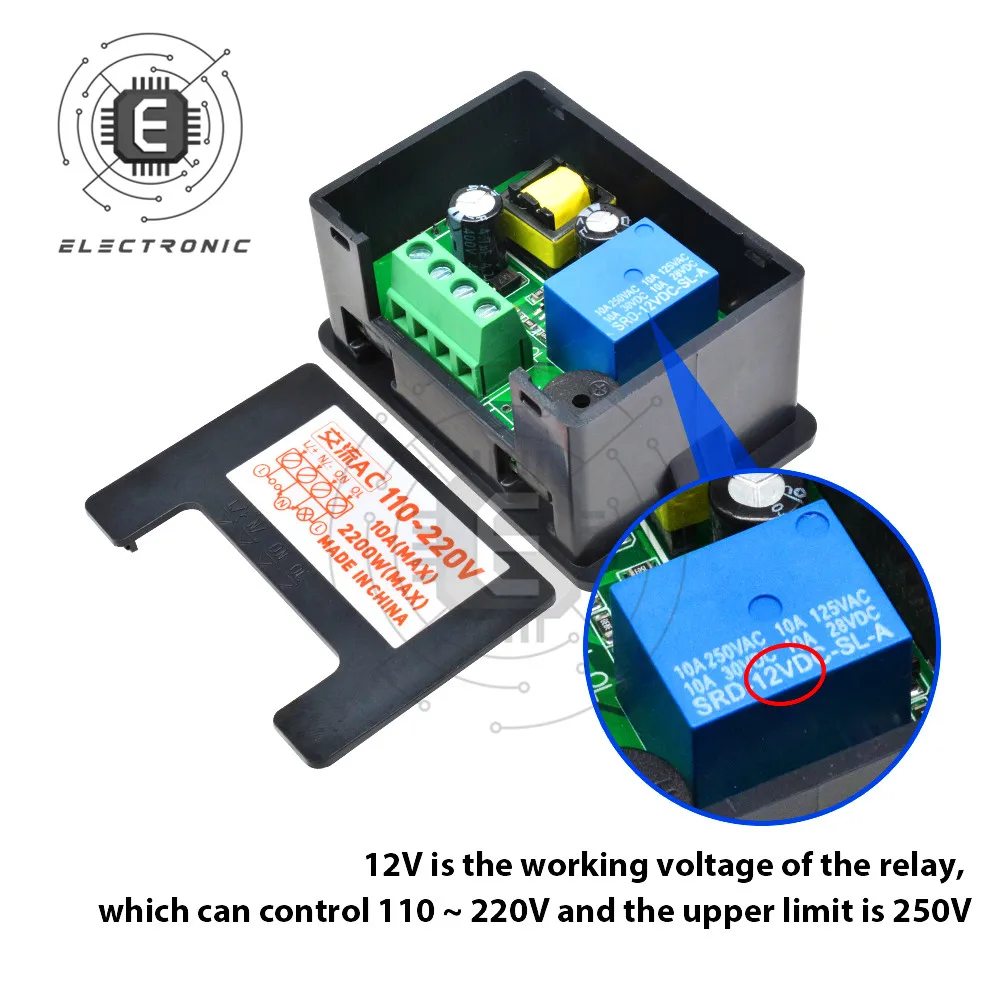

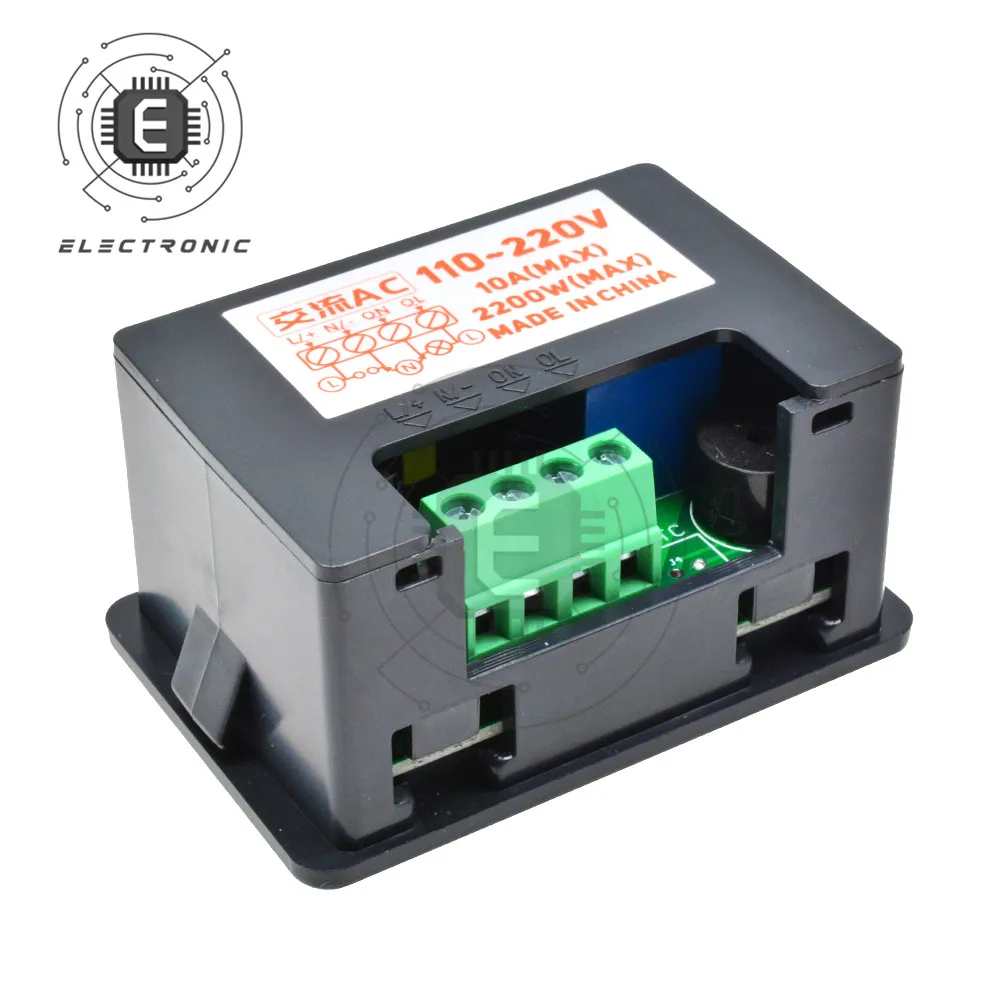

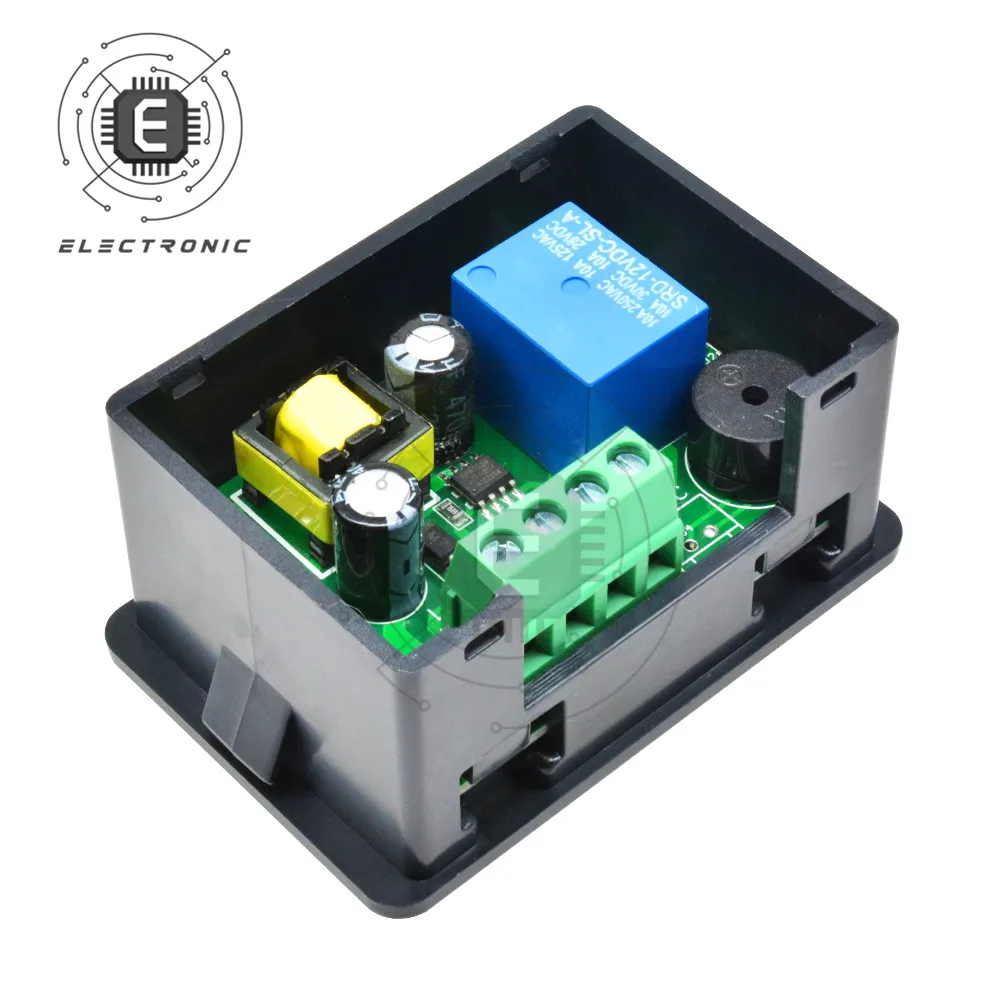

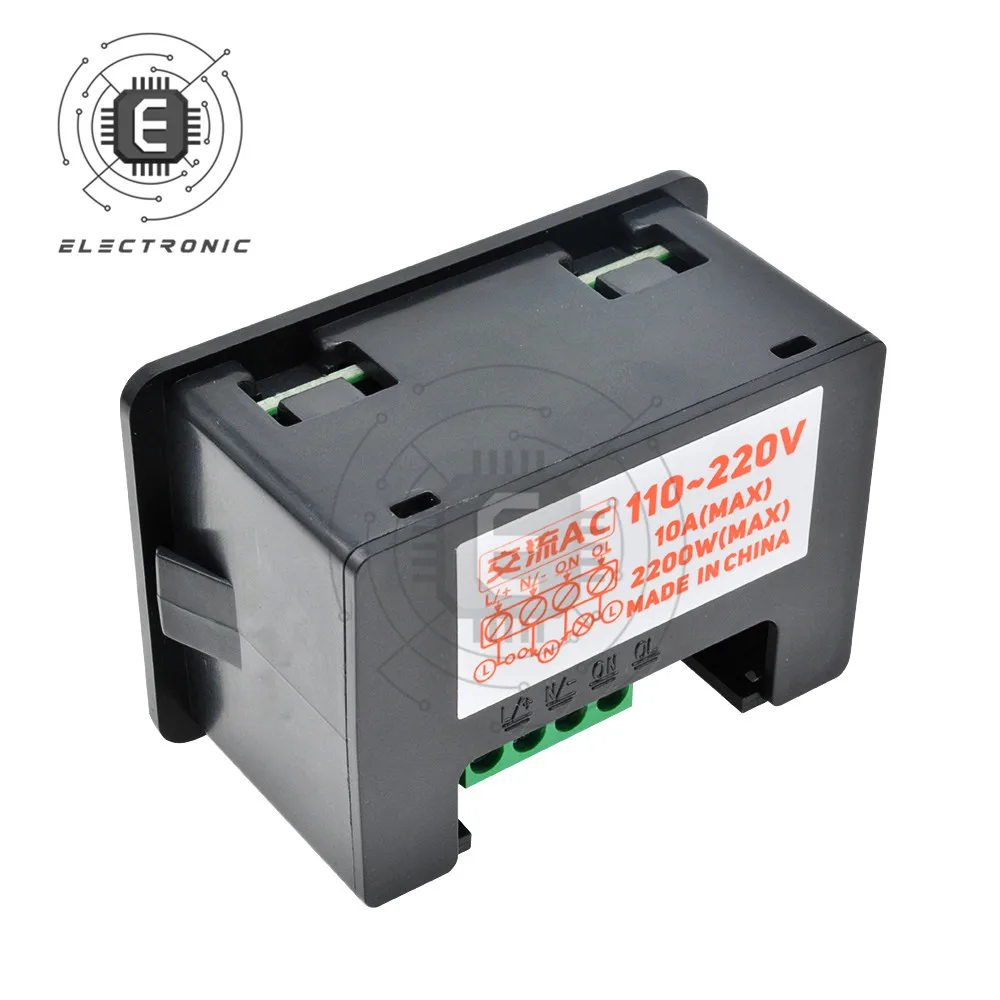

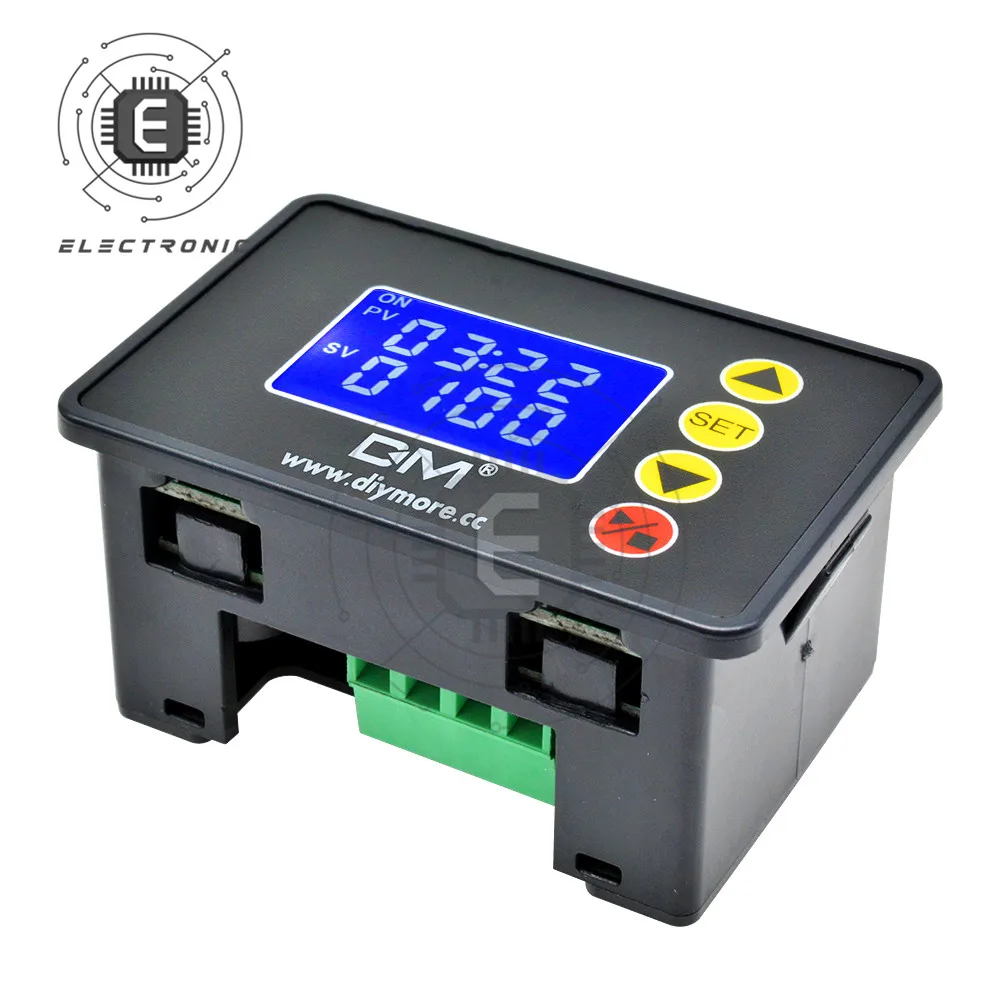

Тип контроллера Обычно контроллер времени открытия Рабочее напряжение DC12V DC24V AC110 ~ 220 В Напряжение цепи управления DC12V DC24V AC110 ~ 220 В Реле мощности для переноски 240 Вт 480 Вт 10A (макс.) Рекомендуемая мощность <Реле для переноски power× 80% Тип реле Нормально открытое реле Энергопотребление <1 Вт Срок службы реле 100000 раз Ошибка синхронизации ± 3 с (в течение 24 часов) Вес 65 г Размеры 67 мм × 45 мм × 34 мм Фиксированный способ Встроенное отверстие 63 мм × 42 мм

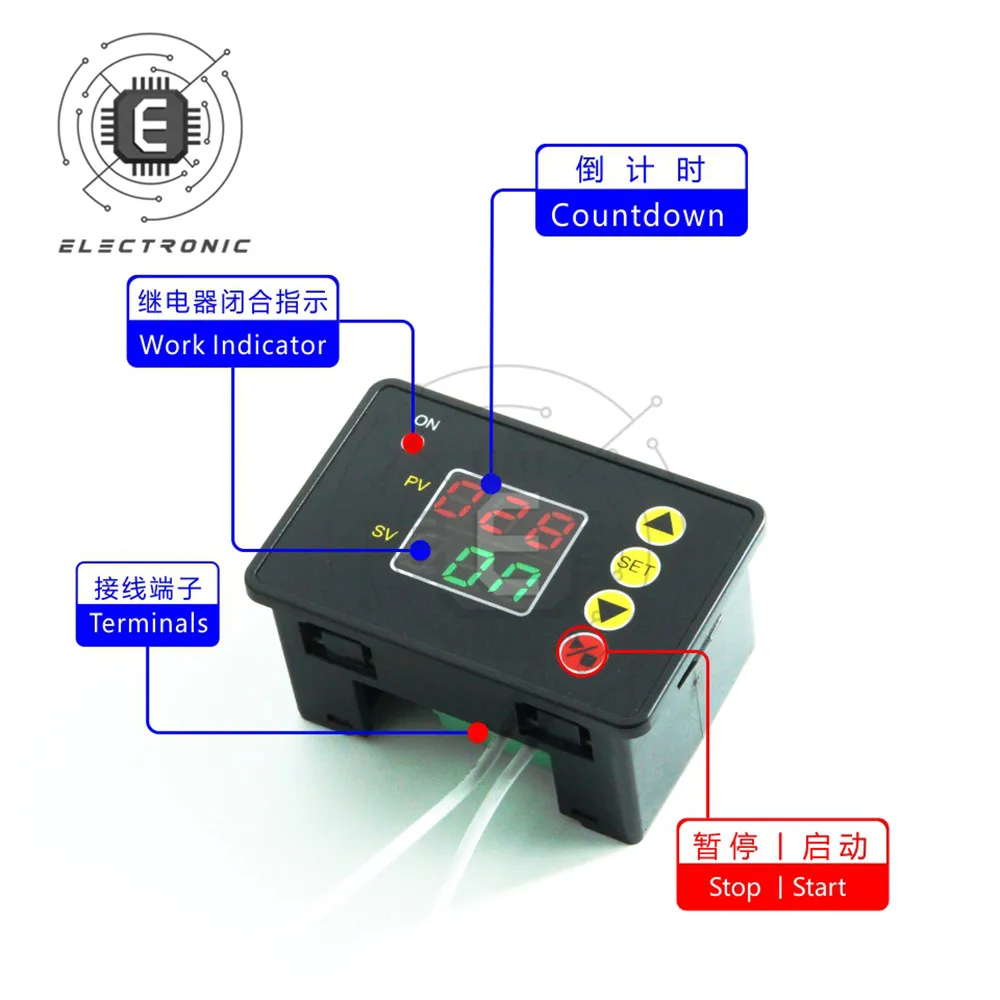

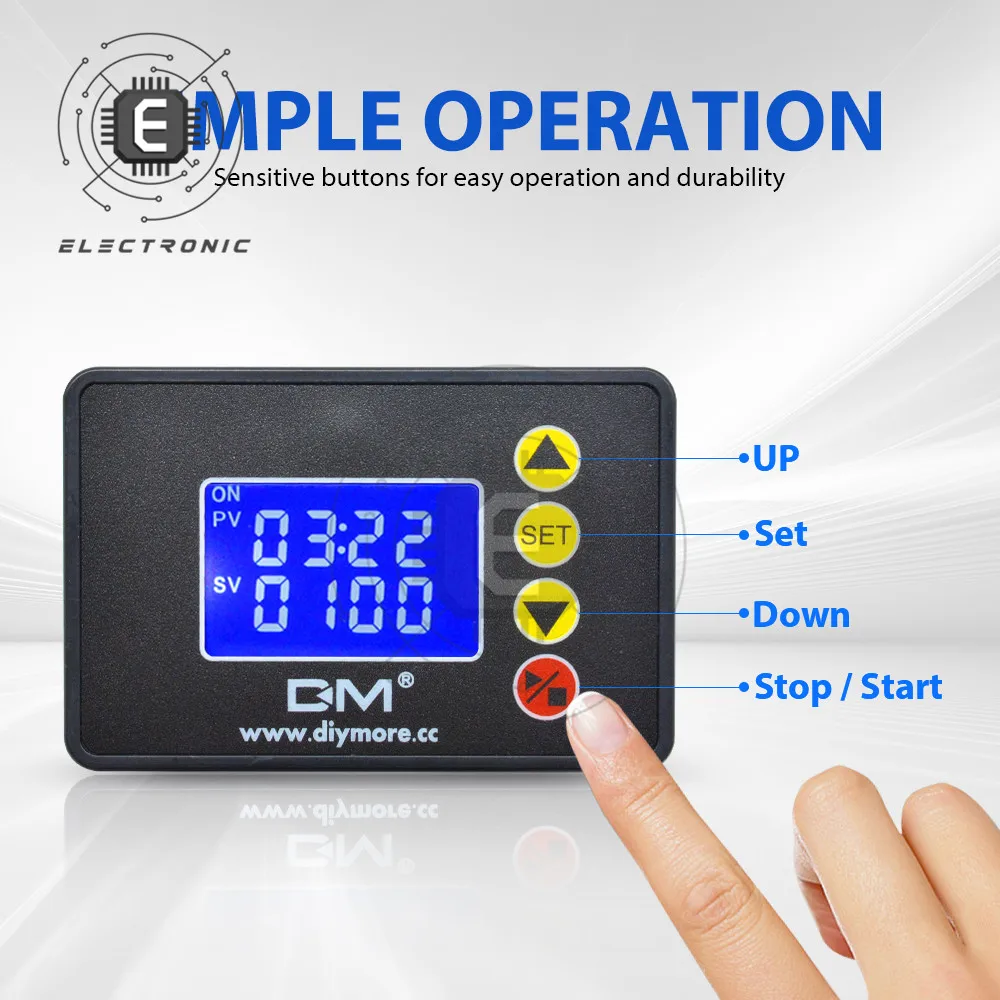

Описание операции:

1. В обычном интерфейсе нажмите кнопку SET в течение 10 секунд, чтобы войти в режим настройки, красная цифровая трубка отображает код, а зеленая цифровая трубка отображает значение параметра code; нажмите клавишу SET, чтобы переключить код, и нажмите кнопку вверх/вниз, чтобы изменить значение параметра.

2. Отрегулируйте значение P0 и P1 до 0 (единица времени вторая)

3. Отрегулируйте P2 до 5, реле сначала закрывается, а затем открывается, и непрерывно циркулирует

4. Подождите 10 секунд, чтобы автоматически сохранить настройки после завершения настройки кода

5. Чтобы установить время синхронизации, дважды нажмите кнопку настройки на обычном интерфейсе, красная цифровая трубка мигает, нажмите кнопки вверх/вниз, чтобы отрегулировать значение до 10, нажмите кнопку SET, зеленая цифровая трубка мигает, настройте значение до 50, подождите 10 секунд, чтобы автоматически сохранить, Комплект для переноски.

Все настройки автоматически сохраняются при выключении питания и запуске автоматически при включении питания, без ручного запуска.

Нажмите и удерживайте клавишу SET для включения, чтобы восстановить заводские настройки.

Посылка включает в себя:

1 x модуль реле задержки времени
