50 кГц ЧПУ 4 оси автономное управление Лер коммутационная плата гравировальный станок система управления картой
Спецификация:Партномер
SMC4-4-16A16B
Гц
50 кГц
Ось
4 оси, X Y Z A 4-осевое соединение
Процессор
32-битный рычаг
Память
2 Гб
ЖК-дисплей
320*240
Размеры
165*101*50 мм
Язык
Английский
Применение
Гравировальный станок с ЧПУ и фрезерный станок с ЧПУ
Преимущество:1. Настройка параметров: можно установить, обработать и использовать различные параметры управления для достижения оптимального эффекта.
2. Управлять вручную: может управлять вашей Системой вручную, в этом контроллере нет необходимости подключать ПК.
3. Управление программами: Этот контроллер может создавать, удалять, изменять, читать, сохранять, автоматическую обработку, непрерывную, паузу и другие функции.
Техническая информация:1. Наименьшая Дата: 0,0001 мм
2. Самая большая дата: ± 99999,999 мм
3. Самая высокая частота импульсного выхода: 50 кГц (4 оси могут достигать 50 кГц одновременно)
4. Ось управления:4 оси(X, Y, Z, ось A)
G0 G1 G2 G3 G4 G17 G18 G19 G28 G54 G55 G56 G57 G58 G59 G80 G81 G82 G83 G90 G91 M0 M3 M4 M5 M7 M8 M9 M30 M47
Основные характеристики:Настройки параметров: для обработки, параметры управления, связанные с работой
Ручное управление: может быть достигнуто вручную, возврат к нулю программы, возврат к механическому нулю, очищение операций координат.
Управление программами: программа может создавать, удалять, изменять, читать, сохранять, сохранять, автоматическую обработку, непрерывную и паузу.
Внешнее Руководство: вручную Определите множество внешних функций, чтобы облегчить использование
Свобода выбора функции ввода: ограниченный входной порт может удовлетворить различные потребности пользователя
Компоненты системы
Система ЧПУ состоит из следующих компонентов:
Высокопроизводительный, Высокоскоростной 32-битный процессор ARM
Жидкокристаллический дисплей (Разрешение: 320 × 240)
Вход/выход (10 мА 16 оптоизолированный вход s и 16 оптоизолированный выход выдвижной поток бака 500 мА)
Память программы обработки пользователей может быть реализована в любой TF-карте памяти
Технические индикаторы
Наименьшая единица данных 0,0001 мм
Максимальный размер данных ± 99999,999 мм
Максимальная выходная частота импульса 50 кГц (-ось одновременная 50 кГц)
Контрольные оси4 оси(X, Y, Z, A)
4-осевая ось связи и имеет линию управления микро-многоосевой интерполяцией вперед

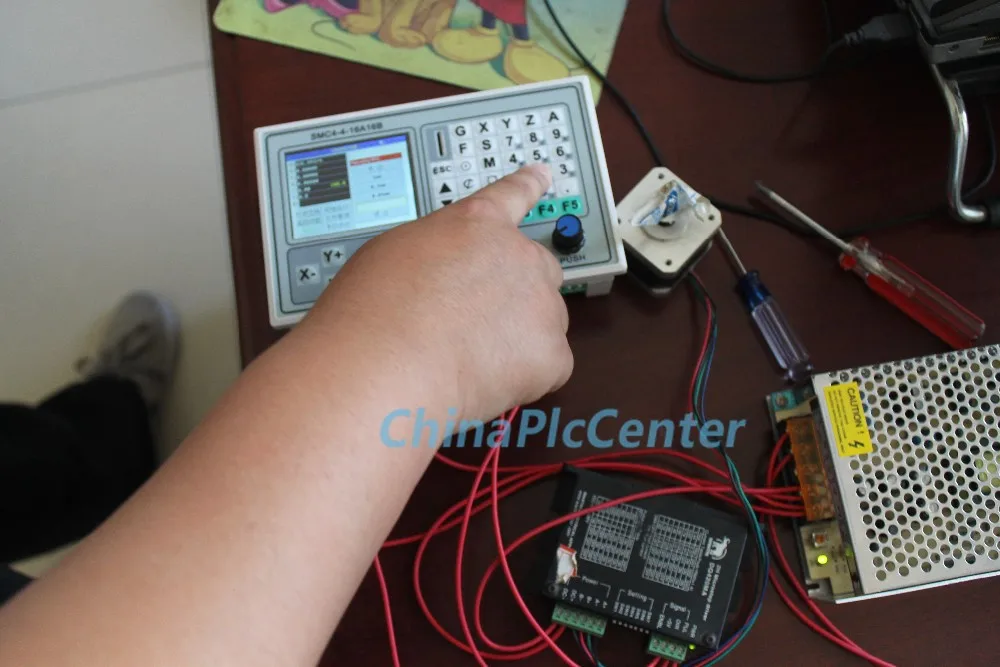

Внешний вид и панель: Размеры: Длина 165*101*50
Расширение ввода/вывода для SMC4-4-16A16B автономных ЧПУ контроллеров
