50 кГц ЧПУ 4 оси Оффлайн Управление; Коммутационная плата гравировальный станок Управление Системы карты
Спецификация:Партномер
SMC4-4-16A16B
Гц
50 кГц
Ось
4 оси, X, Y Z 4 оси связь
Процессор
32 бит ARM
Память
2 Гб
ЖК-дисплей
320*240
Размеры
165*101*50 мм
Язык
Английский
Применение

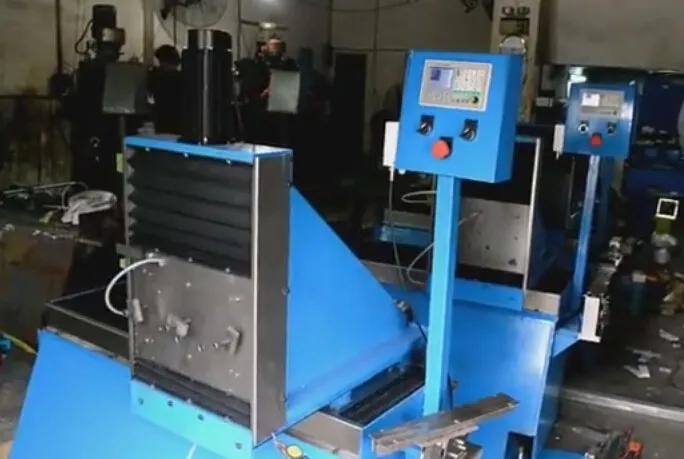

Гравировальный станок с ЧПУ и фрезерный станок с ЧПУ
Преимущество:1. Настройка параметров: можно установить, обработать и использовать различные параметры управления, чтобы достичь оптимального эффекта.
2. Работает вручную: может управлять систом вручную в этом контроллере не нужно подключать ПК.
3. Управление программой: Этот контроллер может создавать, удалять, изменять, читать, сохранять, автоматическую обработку, непрерывную, пауза и другие функции.
Техническая информация:1. Самая маленькая Дата: 0,0001 мм
2. Самая большая дата: ± 99999,999 мм
3. Максимальная частота импульсного выхода: 50 кГц (4 оси могут достигать 50 кГц одновременно)
4. Ось управления:4 оси(X, Y, Z, A axis)

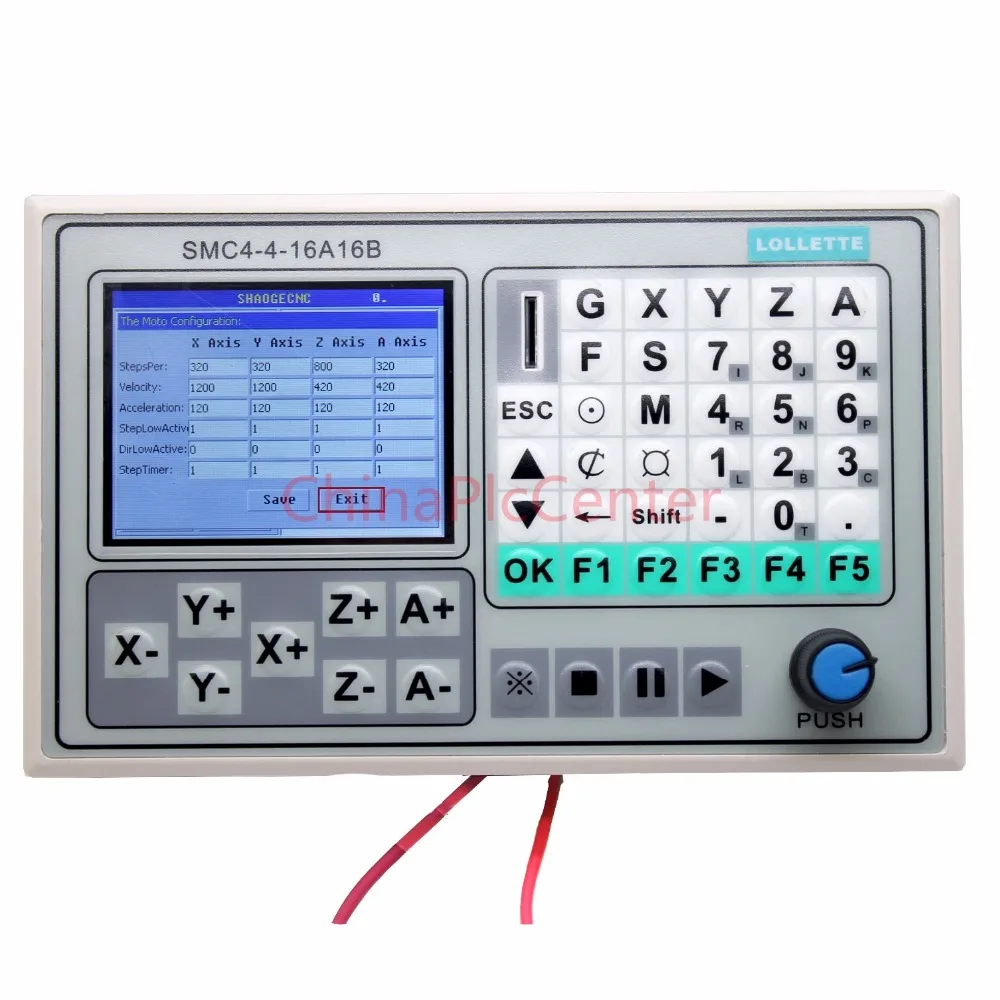

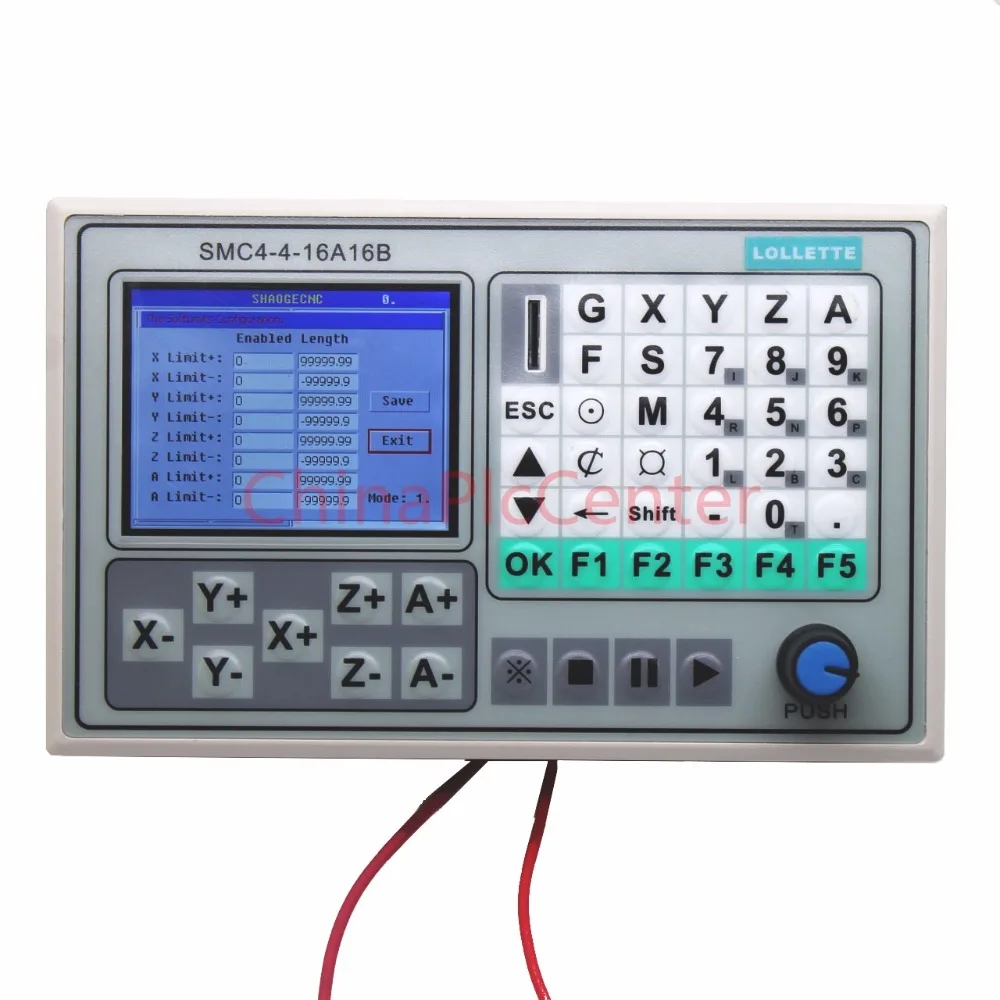

Основные характеристики:Настройки параметров: для обработки, контроль параметров, связанных с операцией
Ручное управление: может быть достигнуто вручную, пробежка назад к нулю программы, назад к механическому нулю, очистка координатных операций.
Управление программой: программа может создавать, удалять, изменять, читать, сохранять, сохранять, автоматическую обработку, непрерывную и пауза.

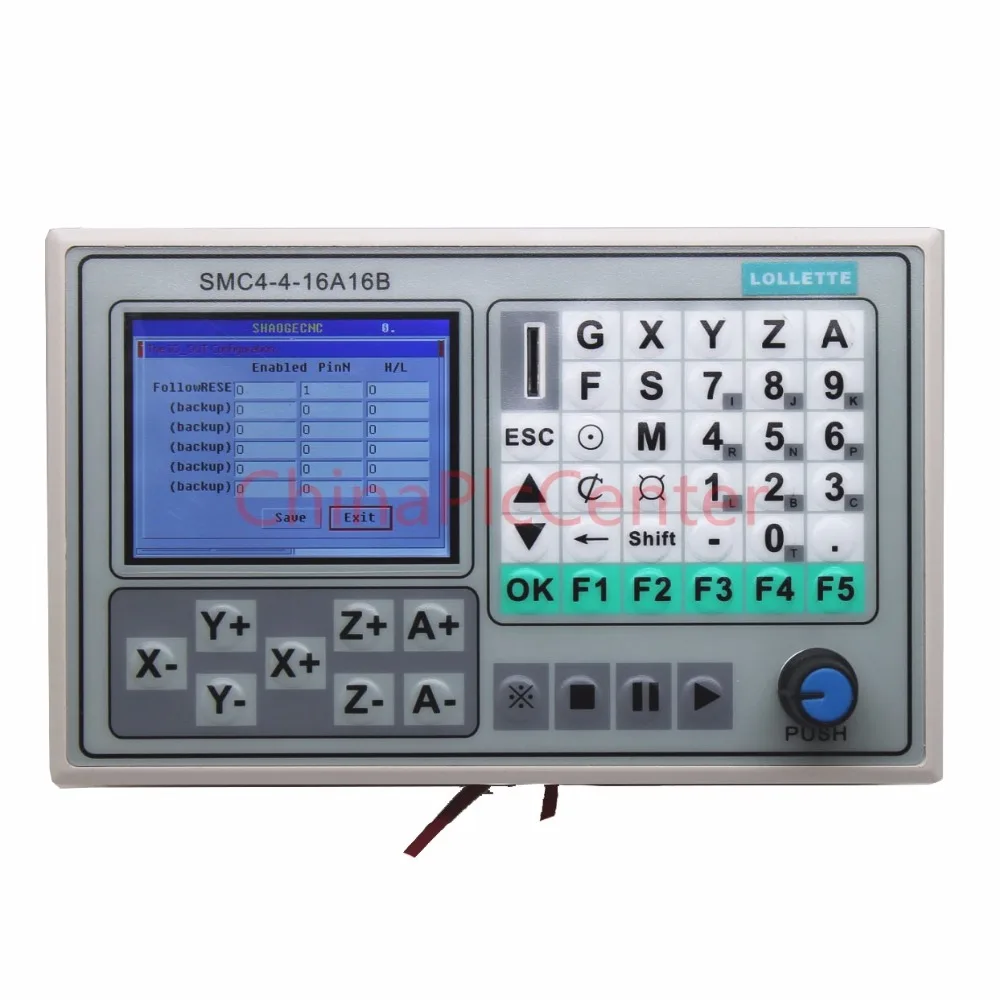

Внешнее Руководство: вручную определить различные внешние функции для облегчения использования
Свобода выбора функции ввода: ограниченный входной порт может удовлетворить различные потребности пользователя
Компоненты системы
Система ЧПУ состоит из следующих компонентов:
Высокая производительность, с высокой скоростью 32-бит ARM Процессор

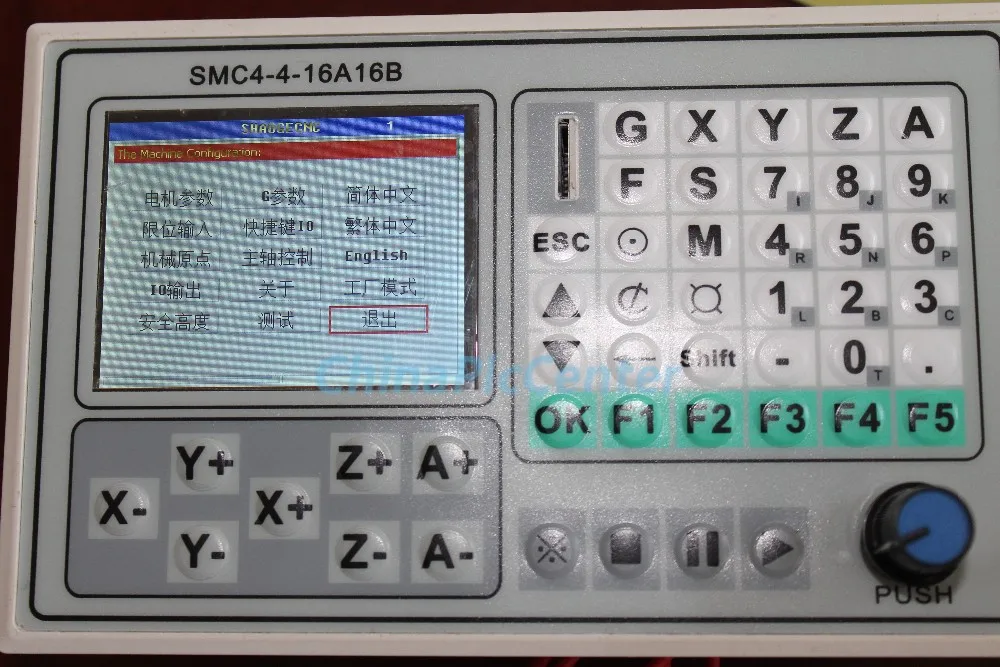

Жидкокристаллический дисплей (Разрешение: 320 × 240)

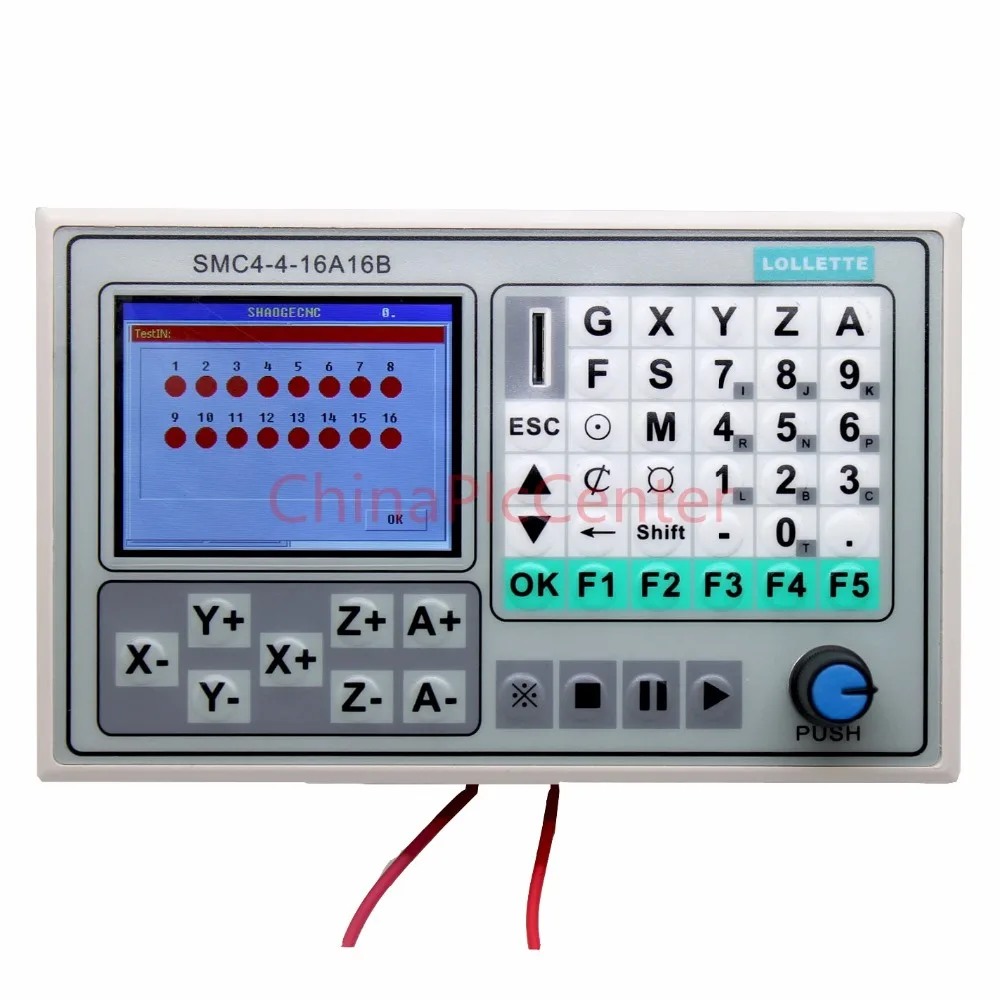

Вход/выход (10 мА 16 опто-изолированный вход s и 16 опто-изолированный выходной поток бака 500мА)

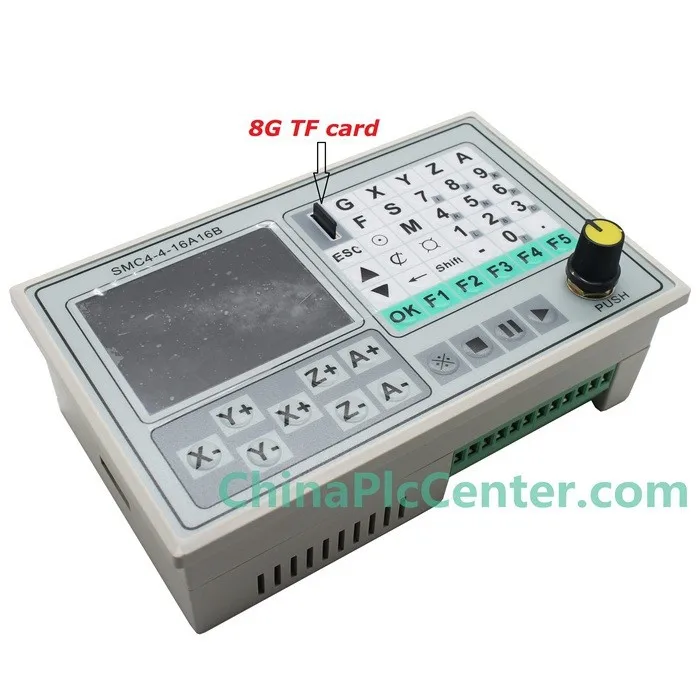

Память программы обработки пользователей может быть реализована на любой TF карте памяти
Технические индикаторы
Самая маленькая единица данных 0,0001 мм
Максимальный размер данных ± 99999,999 мм
Максимальная частота импульсного выхода 50 кГц (-одновременная ось 50 кГц)
Оси управления4 оси(X, Y, Z, A)
4 оси связь оси и имеет микро-мульти-Многоосевые интерполяции линии управления вперед

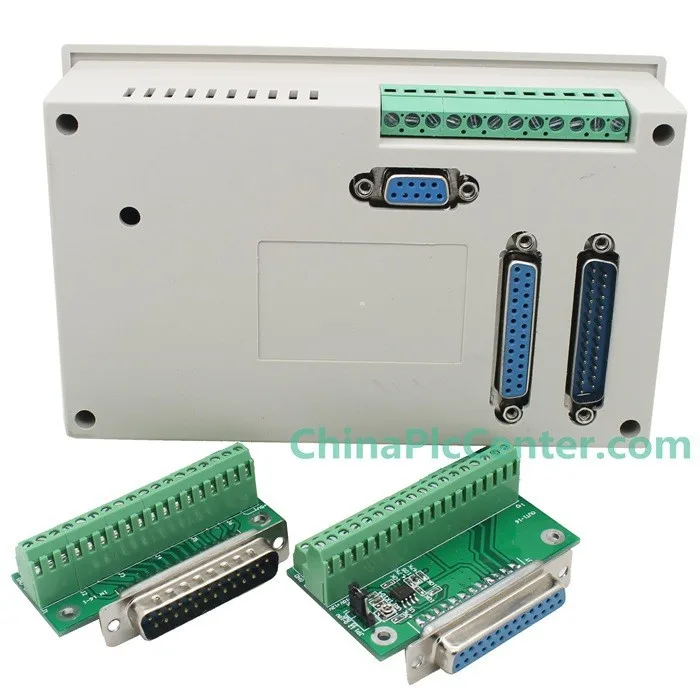

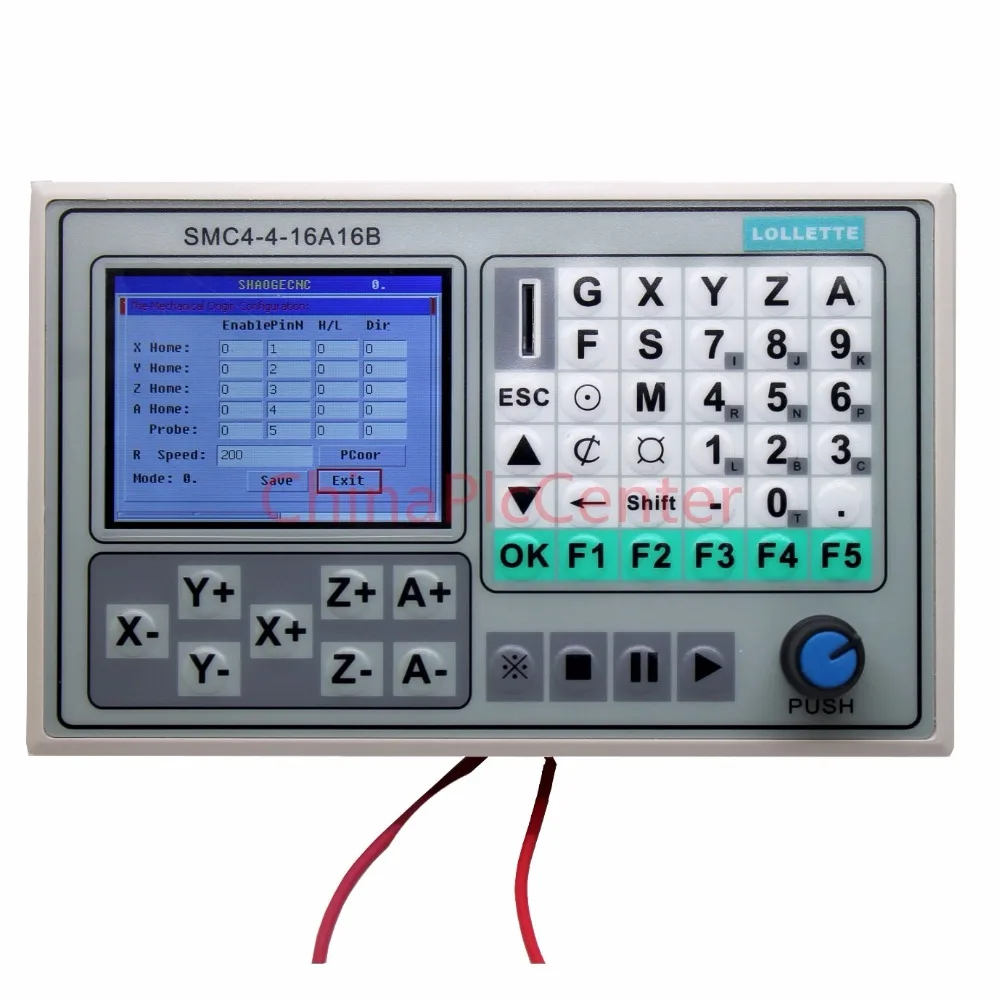

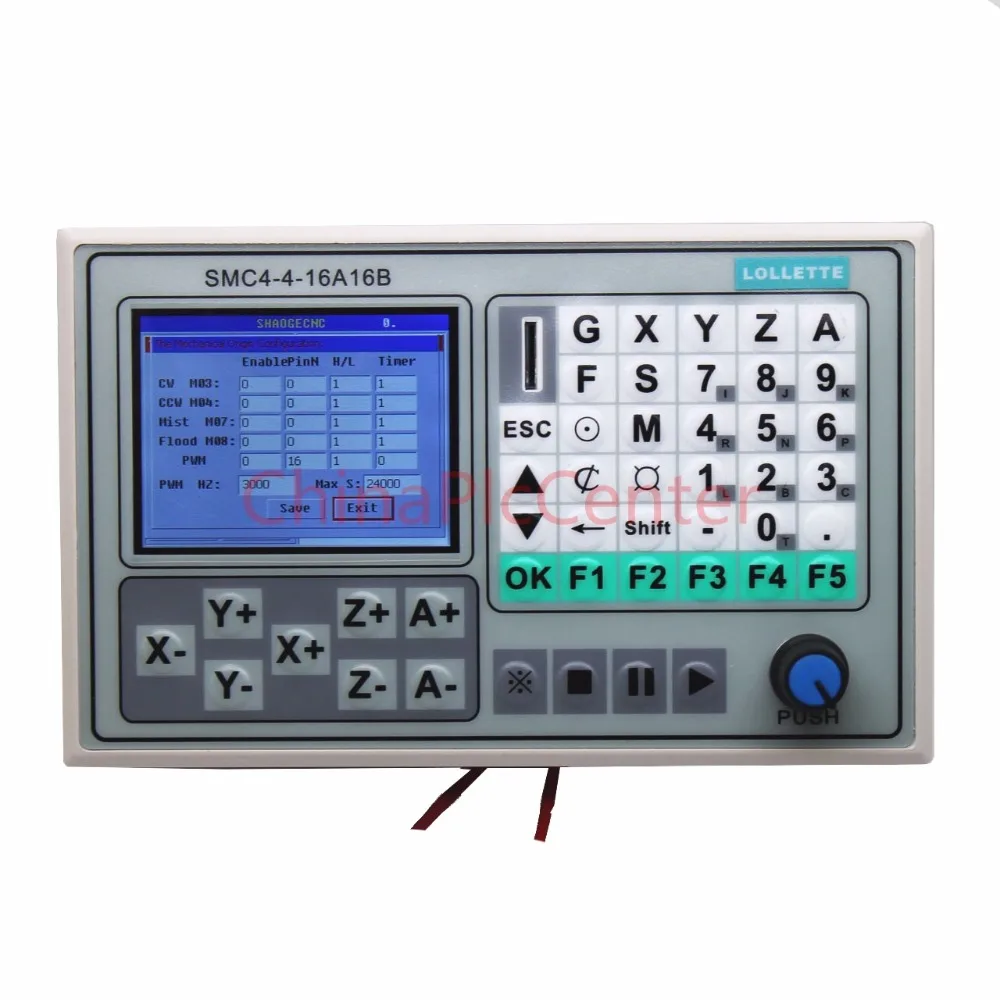

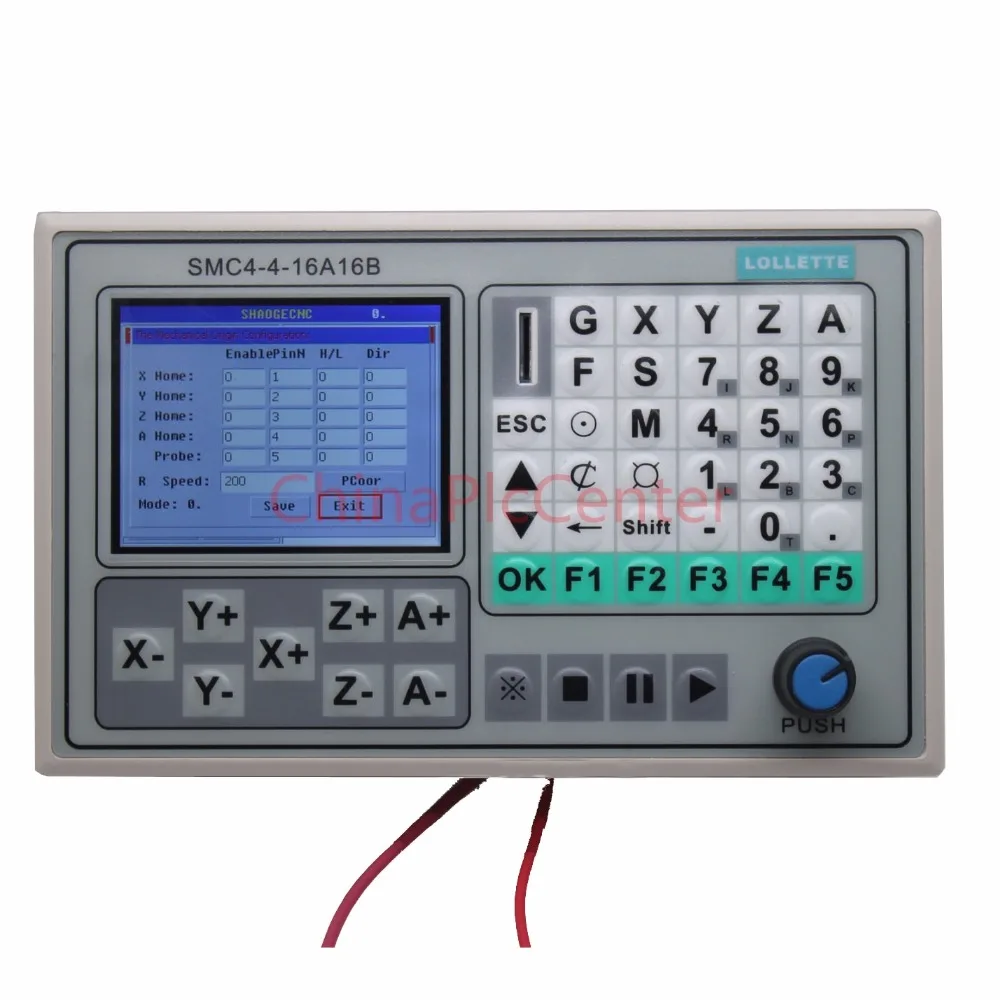

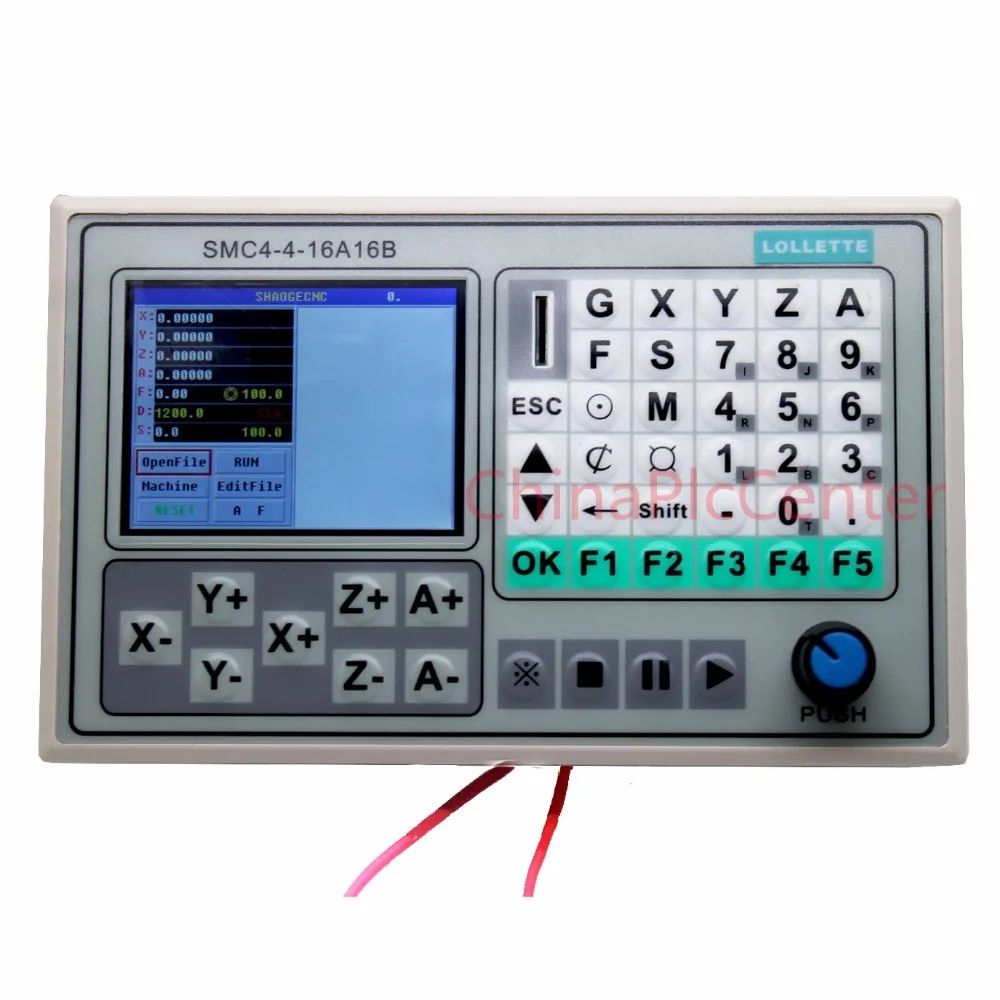

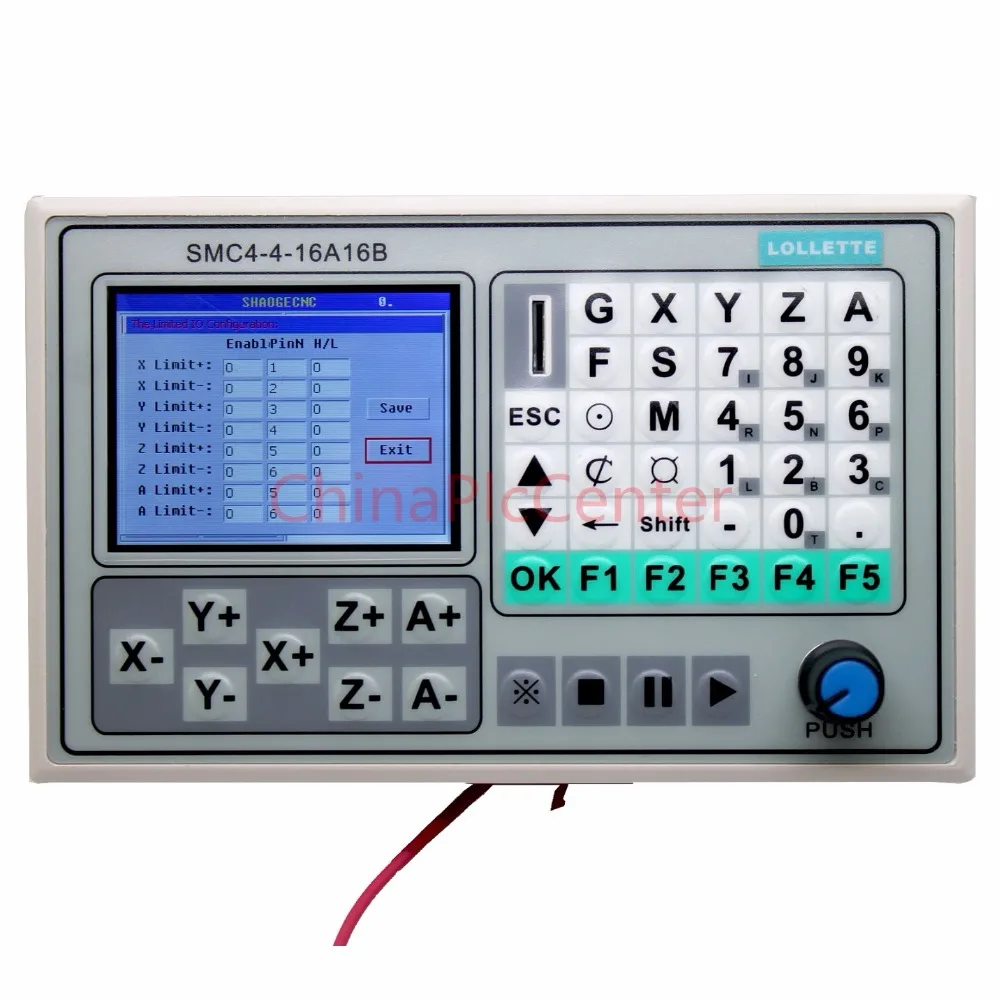

Внешний вид и панель: Размеры: Длина 165*101*50

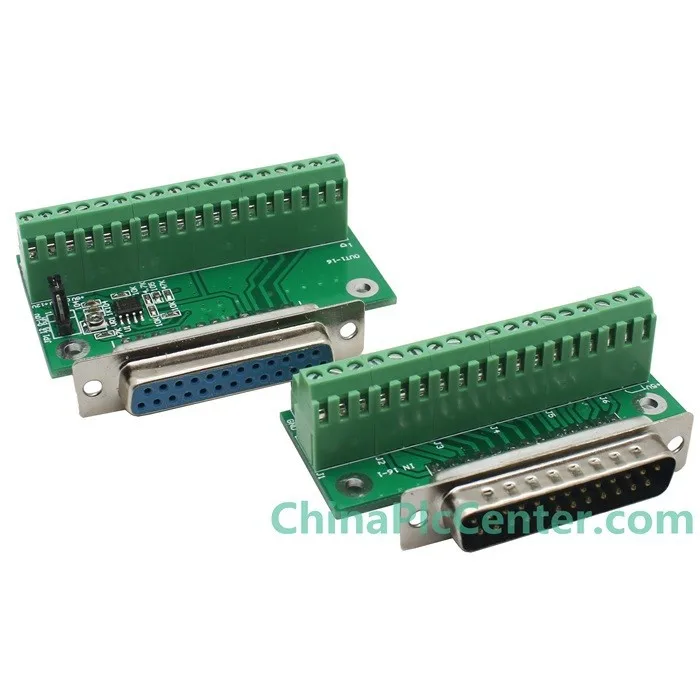

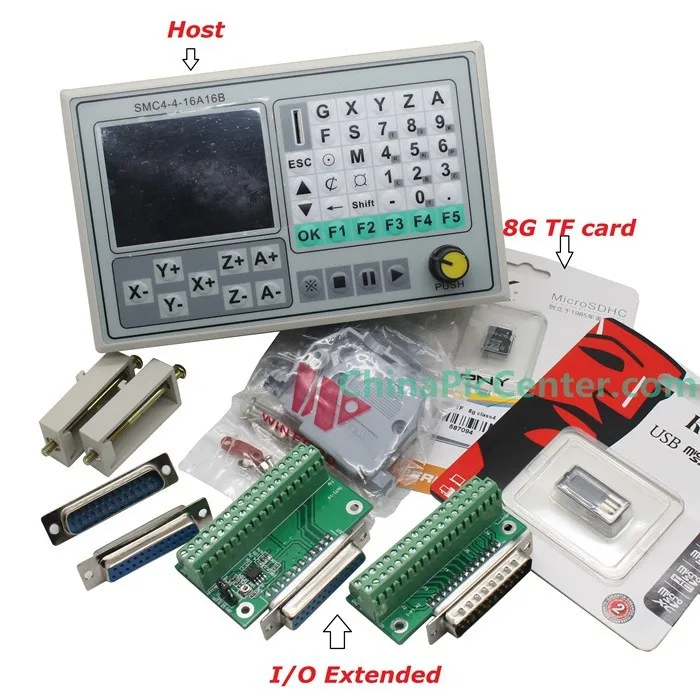

Посылка включает в себя:1 х панель управления1 x Входной/Выходной разъем IO (опционально)1 usb-диск1 x карта памяти

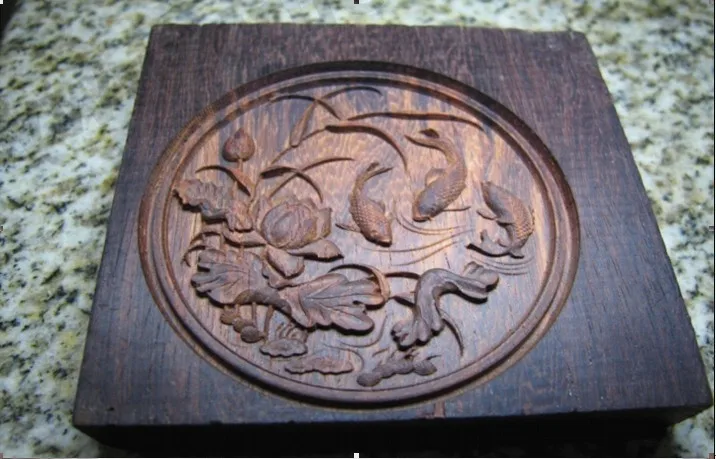

Thecontrollerreliefscarved из изображения
