Автоматический переключатель DF-96DK контроля уровня воды, 10 А, 220 В, датчик определения уровня жидкости в баке, контроллер водяного насоса Porbe

Параметры

Тип:

DF-96DK Обновлено Версия

Рабочий Напряжение :

Переменный ток 220V/50HZ

Макс. Ток :

10 А (использование В 30A Задержка)

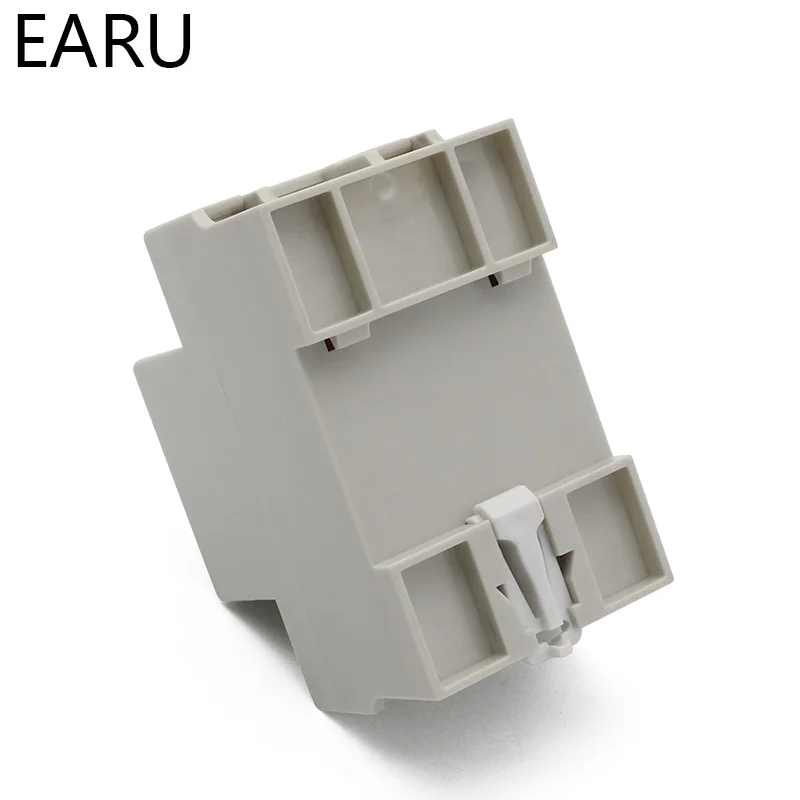

Установка:

Din Рельс Крепление

Мощность Потребление

≤ 2 Вт

Коробка передач Сигнал:

500 м

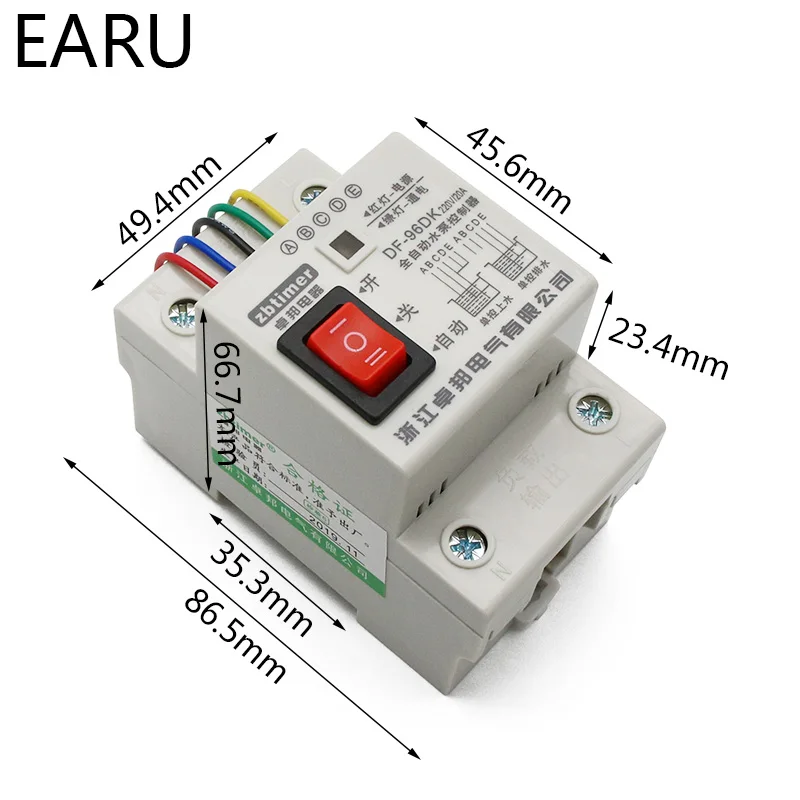

Размер:

126*88*51 мм

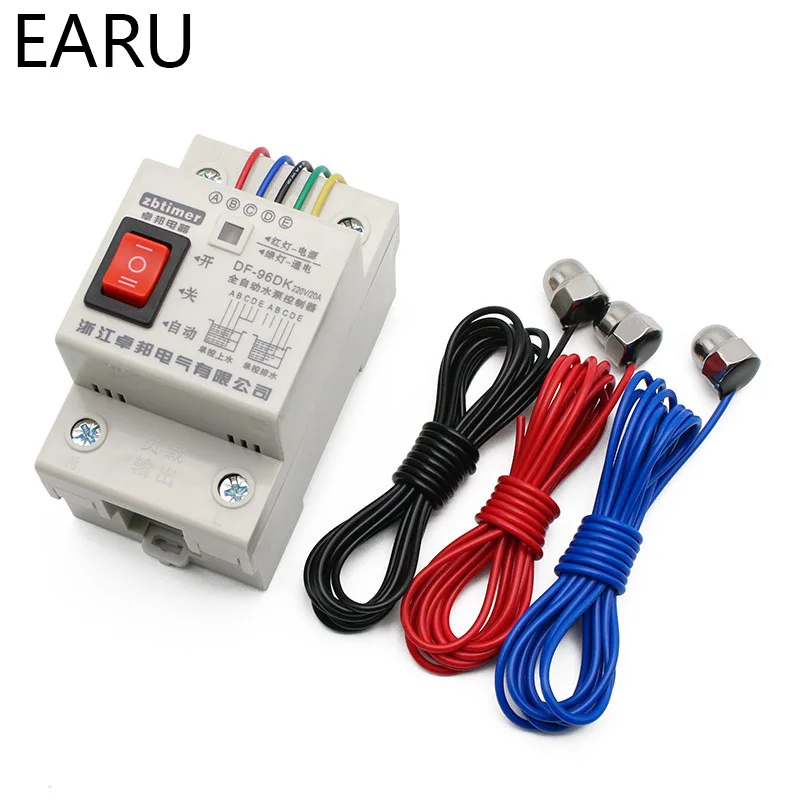

Посылка включает:

1 шт. автоматический регулятор уровня воды

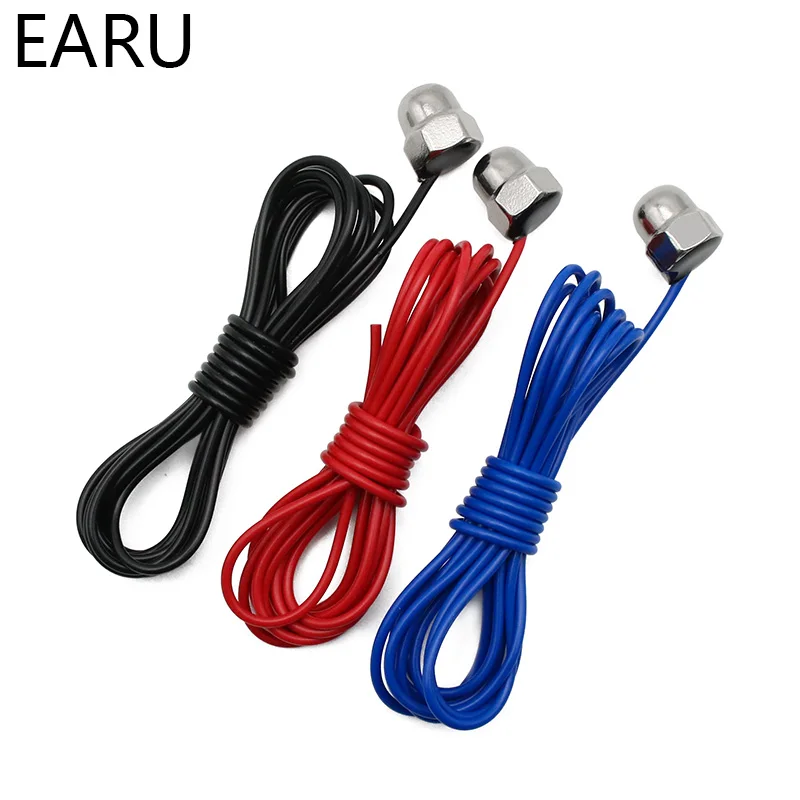

3 шт. датчик 200 см

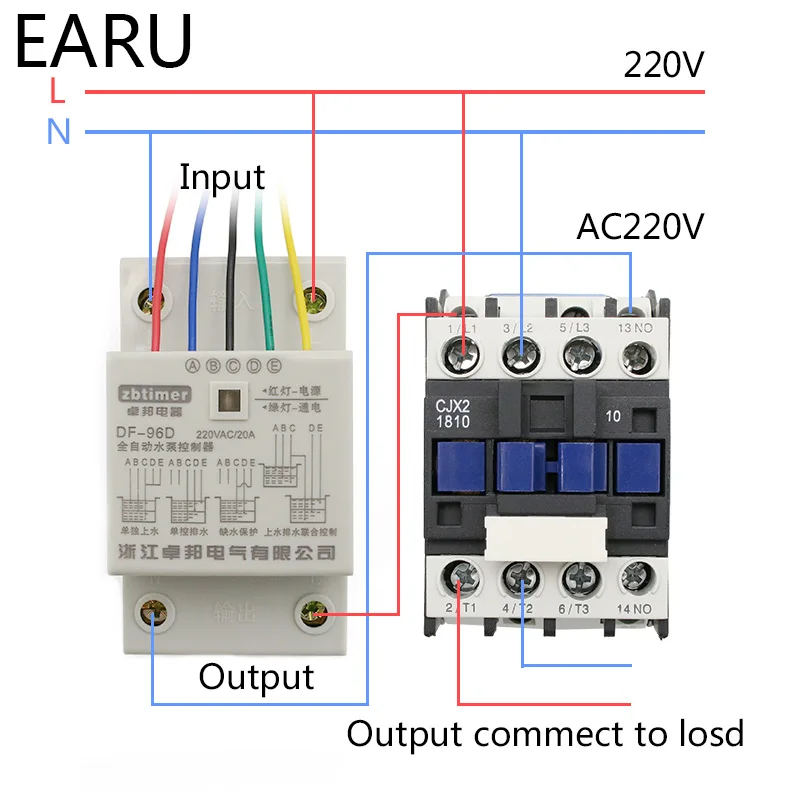

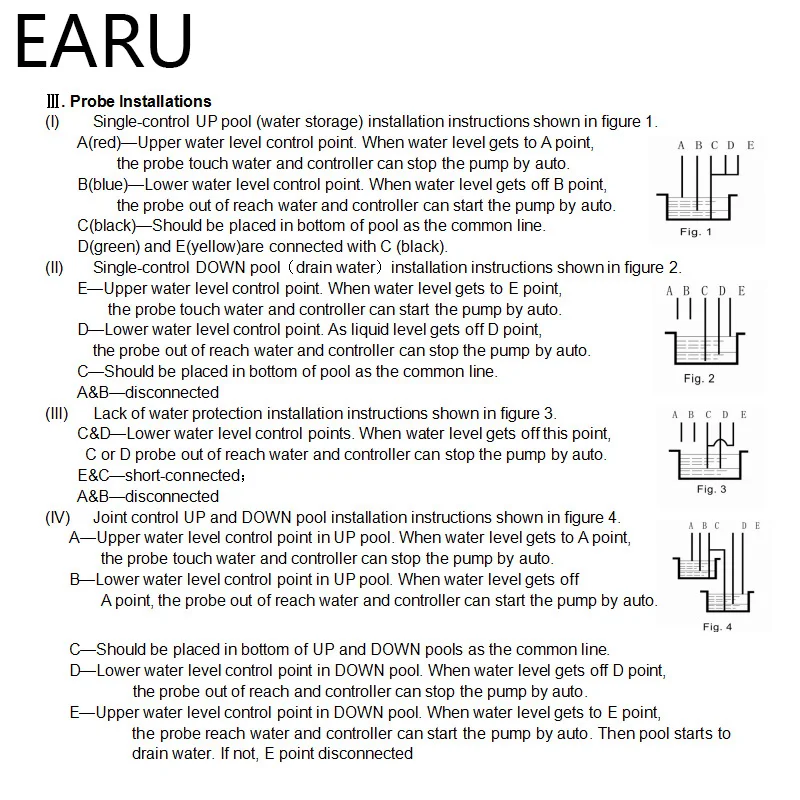

(A) одиночная головка управления на инструкции по установке раковины для установки контрольной схемы, показанной на рисунке

A (деформация)-это резервуар (водонапорная башня), верхний уровень управления, уровень воды поднимается до точки уровня воды, вода в контакте с зондом, контроллер автоматически отключает воду, которую они накачивают;B (синяя линия)-верхний бассейн (водонапорная башня) Нижний уровень контроля, уровень воды падает ниже уровня воды в точку B, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн заполнен водой;C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, контактирующая с нижней частью бассейна;D (зеленая линия), E (желтая линия) точки и получил C

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке зонда для установки двух показанных на рисунке:

Е-лимит контроля уровня пруда для следующей точки, вода достигает точки е поднимается уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, дренаж пруда; Без дренажа, точка E не подключена;D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод головки управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;C-первый бассейн является самой низкой точкой для контакта с нижней частью резервуара для воды;A, B точка не подключена.

(C) инструкции по установке зонда для защиты воды для установки диаграммы, показанной на рис. 3:

C, D точка к нижней точке контроля уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, контроллер уровня воды реле немедленного действия, вырубной выход, насос перестал работать;Точка C и точка E;A, B точка не подключена.

(D) инструкции по установке зонда для совместного управления вверх и вниз показаны на рис. III:

A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;B-это бассейн (водонапорная башня) ограничит свою точку контроля жидкости, уровень воды опускается ниже уровня воды в точку B, отвод воды и зонда, автоматический насос контроля уровня, бассейн заполнен водой;C-upper, без бассейна (водонапорная башня), на самой низкой точке контакта с нижней частью раковины;D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;Е-лимит контроля уровня пруда для следующей точки, уровень воды поднимается до точки е уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, сливная головка для пруда; Без дренажа, точка E не подключена.
