Параметры
Тип:
DF-96DK
Обновлено
Версия
Рабочий
Напряжение
:
Переменный ток
220 В/50 Гц
Макс
Ток
:
10 А (использование
В
30 А
Задержка)
Установка:
Дин
Рельс
Крепление
Мощность
Потребление
≤ 2 Вт
Трансмиссия
Сигнал
:
500 м

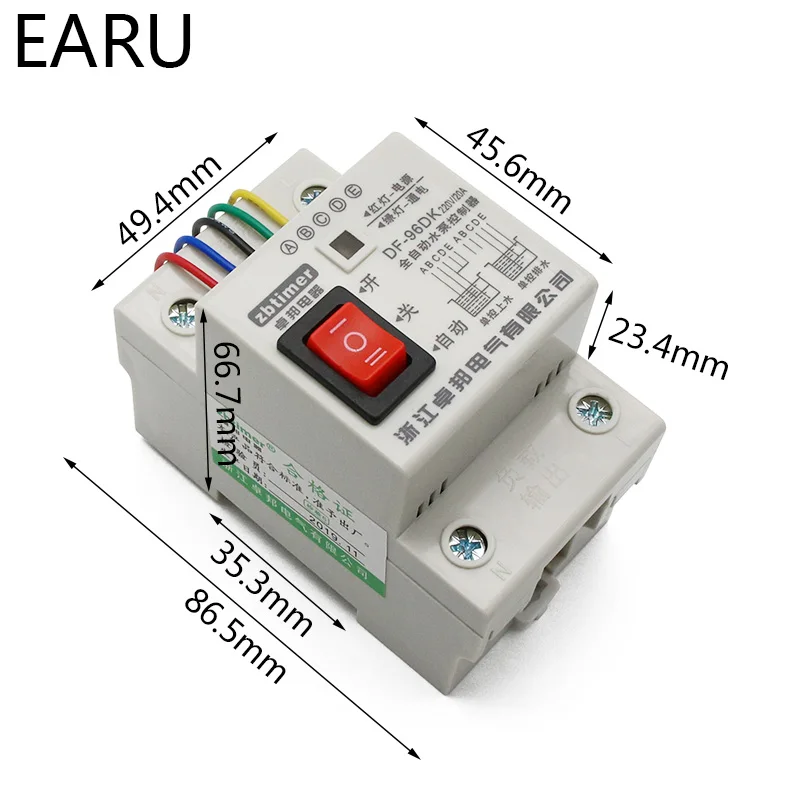

Размер:
126*88*51 мм
Посылка

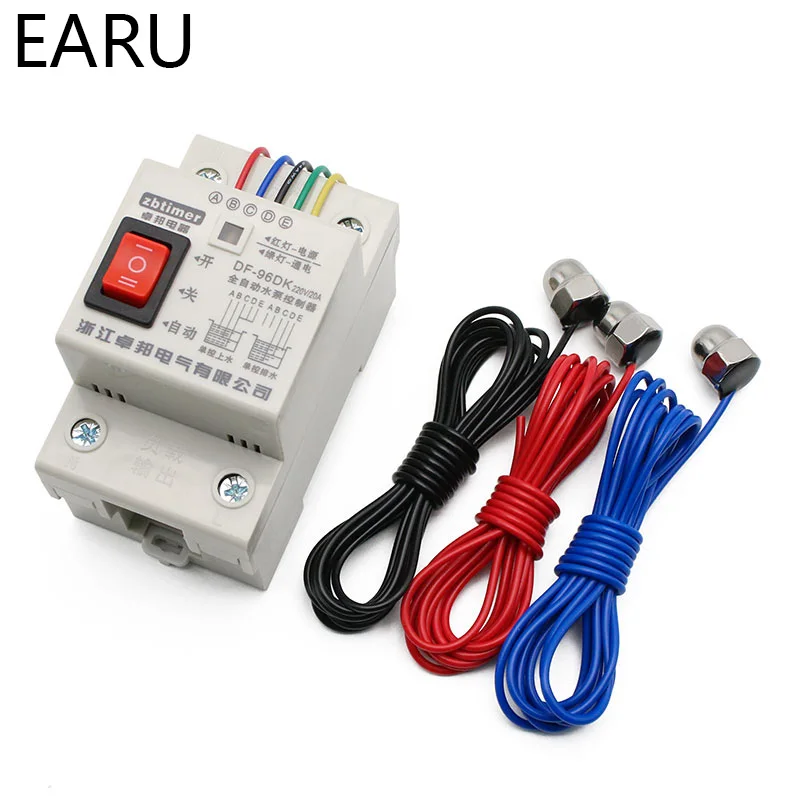

2015 г. 1 предметАвтоматический переключатель контроллера уровня воды

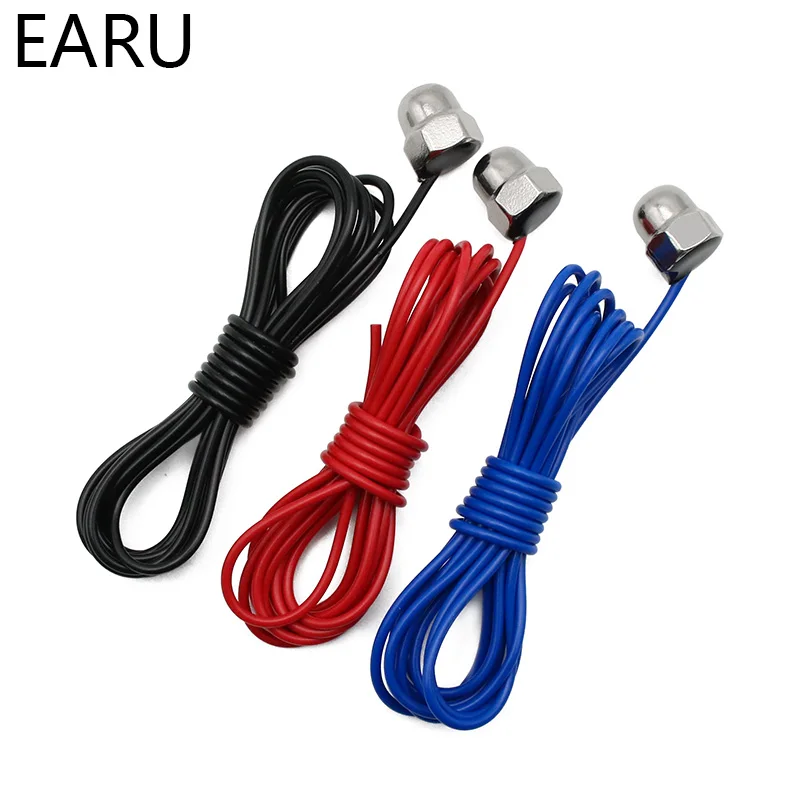

Датчик 3 шт 200 см

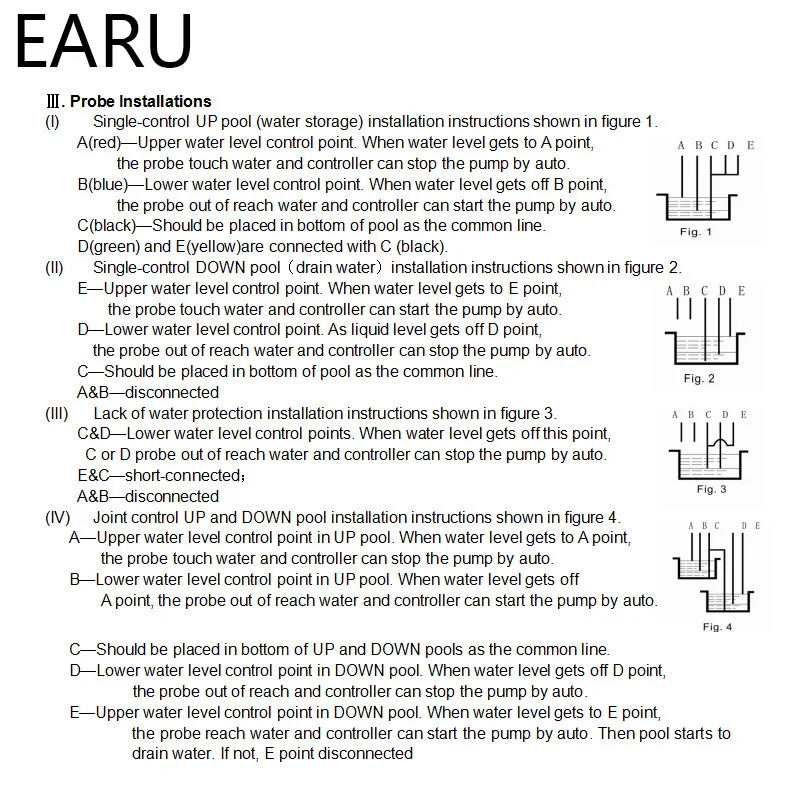

(A) Одиночная управляющая головка на раковине инструкции по установке схемы управления, показанной на рисунке
A (warp) -это точка управления верхнего уровня резервуара (water tower), уровень воды поднимается до точки уровня воды, вода соприкасается с зондом, контроллер автоматически отключает воду, которую они накачивают;
B (синяя линия)-верхний бассейн (водонапорная башня)-контрольная точка нижнего уровня, уровень воды опускается под столом воды в точку B, зонд не контактирует с водой, регулятор уровня воды автоматически открывает насос, бассейн заполнен водой;
C (черная линия)-для бассейна (водная башня) грунт, самая низкая точка на резервуаре, соприкасающаяся с дном бассейна;
Точки D (зеленая линия), E (желтая линия) и полученные C
(B) инструкции по установке зонда под контролем одного бассейна (т. Е. Дренажного пруда) для установки двух показанных на рисунке:
E-limit контроль уровня пруда для следующей точки, вода достигает точки E-поднимается уровень воды, вода контактирует с зондом, регулятор уровня воды автоматически открывает насос, дренаж пруда; Без дренажа точка е не соединяется;
D-предел для следующей точки контроля уровня пруда, уровень воды опустился до уровня D, отключение головки управления водой, регулятор уровня воды автоматически отключает насос для остановки дренажной раковины;
C-грунтовый бассейн-самая низкая точка для соприкосновения с дном резервуара для воды;
Точка A, B не соединена.
(C) инструкции по установке датчика защиты от воды для установки схемы, представленной на рис. 3:
C, D точка к точке контроля нижнего уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, реле контроля уровня воды Немедленное действие, отрезать выход, насос перестал работать;
Точка с и точка е укороченная;
Точка A, B не соединена.
D) инструкции по установке зонда вверх и вниз по установке бассейна показаны на рис. III:
A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;
B-это бассейн (водонапорная башня) ограничивает свою точку контроля жидкости, уровень воды падает под столом воды до точки в, отключение воды и зонда, автоматический насос контроля уровня, бассейн наполнен водой;
С-верхняя, без бассейна (водовышки) Общественная онлайн, на самой низкой точке соприкосновения со дном раковины;
D-предел для следующей точки контроля уровня пруда, уровень воды опустился до уровня D, отключение воды и зонда, регулятор уровня воды автоматически отключает насос для остановки дренажной раковины;
E-limit контроль уровня пруда для следующей точки, уровень воды поднимается до точки E уровня воды, вода контактирует с зондом, регулятор уровня воды автоматически открывает насос, насадка для слива пруда; Без дренажа, точка е не соединяется.
