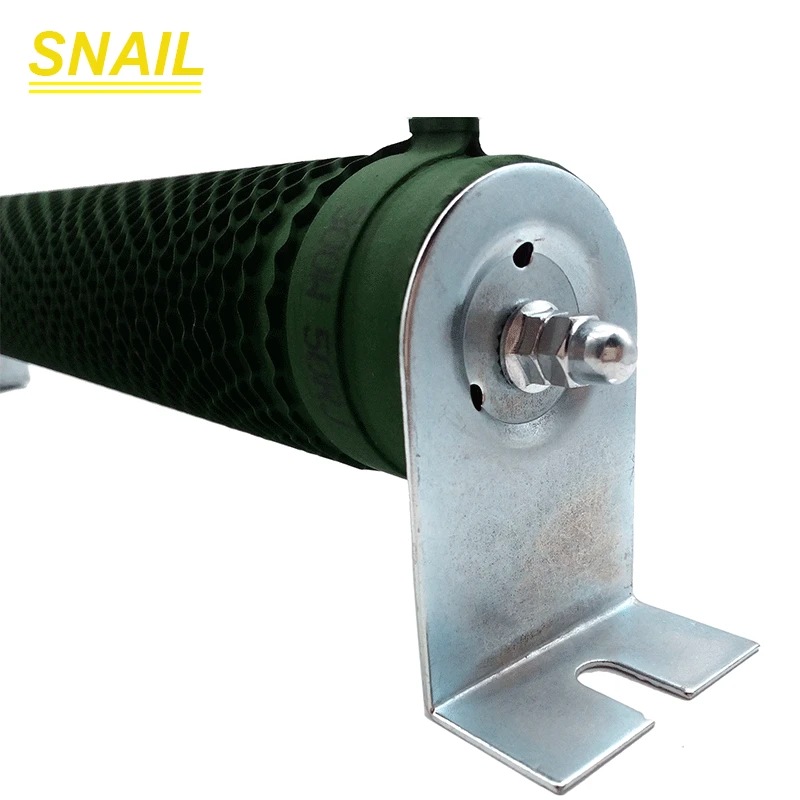

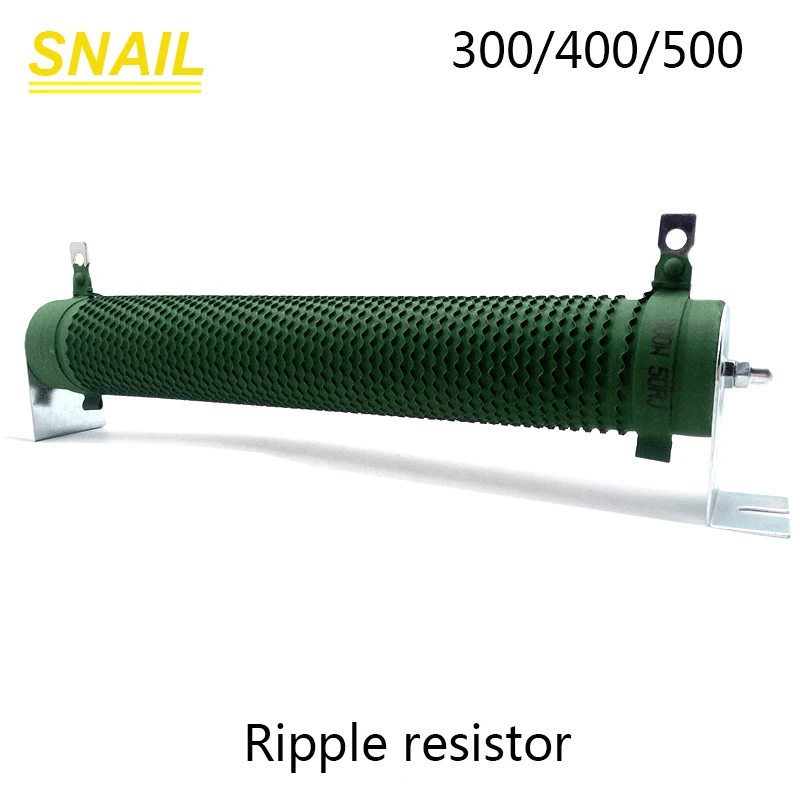

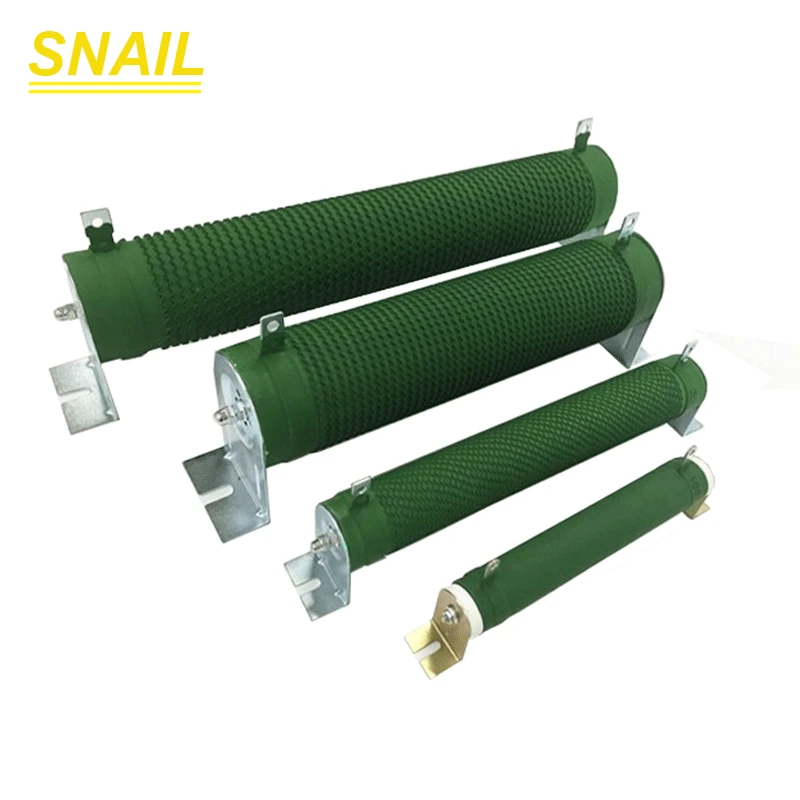

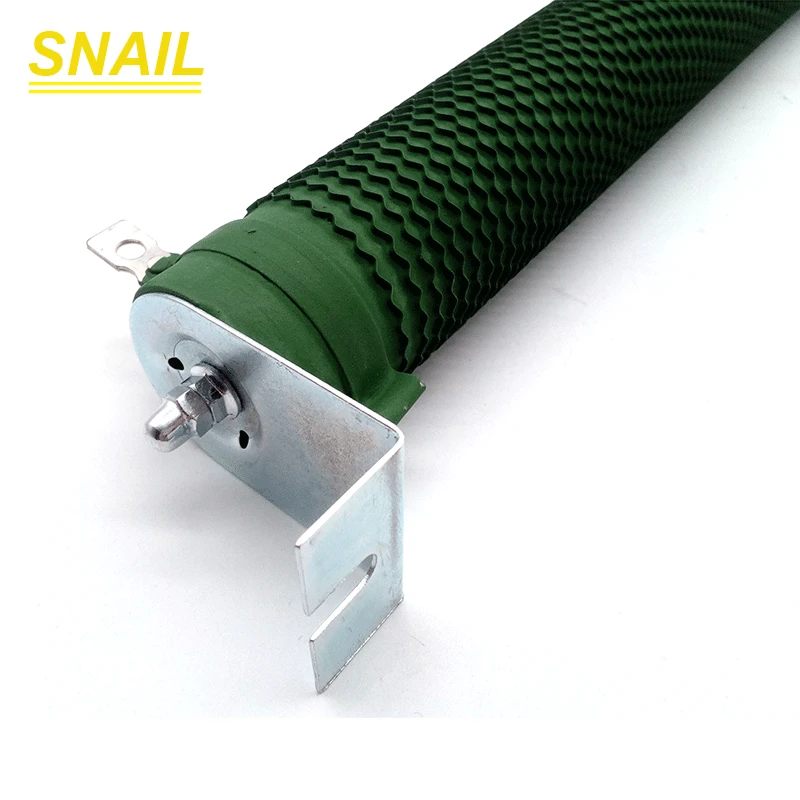

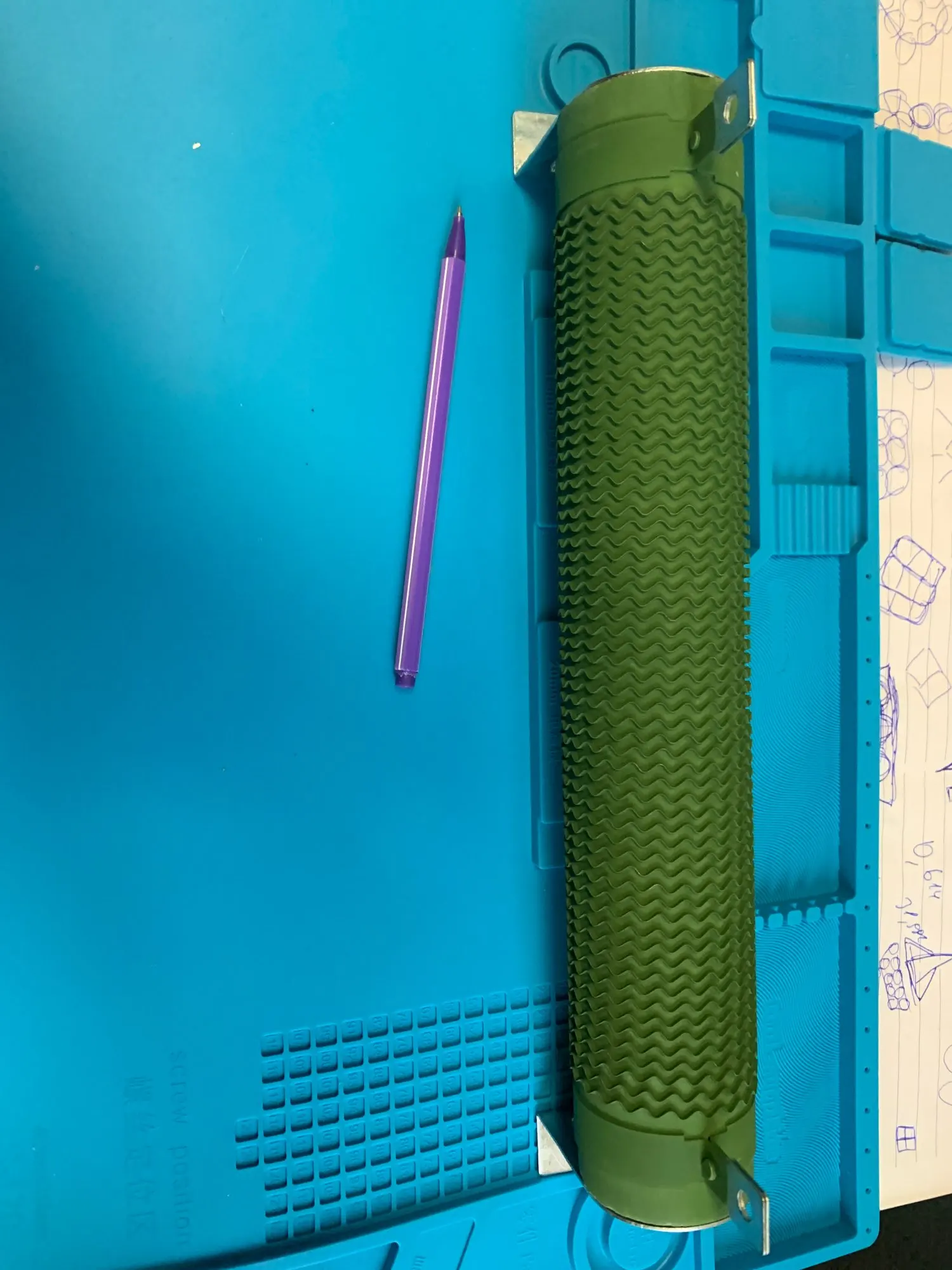

300 Вт 400 Вт 500 Вт Высокая мощность пульсационный резистор, ленточный Силовой Резистор, тормозной резистор, нагрузочный резистор
Примечание:
1. Этот продукт является невоспламеняющимся резистором. Когда он используется в первый раз, это может вызвать дым. Это нормально. Пожалуйста, не стесняйтесь использовать его.
2. Этот резистор не горючее покрытие отвечает UL-94 испытаний на негорючесть. V-0, Продолжительность горения 0Секунды
3. Невоспламеняющиеся резисторы не могут быть очищены органическими растворителями
4. Невоспламеняющиеся резисторы не могут использоваться в масле
5. Невоспламеняющиеся резисторы не могут использоваться на высокочастотных станках из-за индуктивности, генерируемой группой намотки.
6. Чтобы предотвратить старение с течением времени, убедитесь, что Используемая Мощность находится в пределах разумного диапазона.
7. Когда невоспламеняющийся резистор находится на полной нагрузке, поверхность будет производить высокую температуру около 350 ℃ -400 ℃. Пожалуйста, не трогайте его вручную, и чтобы убедиться, что резистор используется для длительного времени, пожалуйста, убедитесь, что температура поверхности резистора ниже 200 ℃

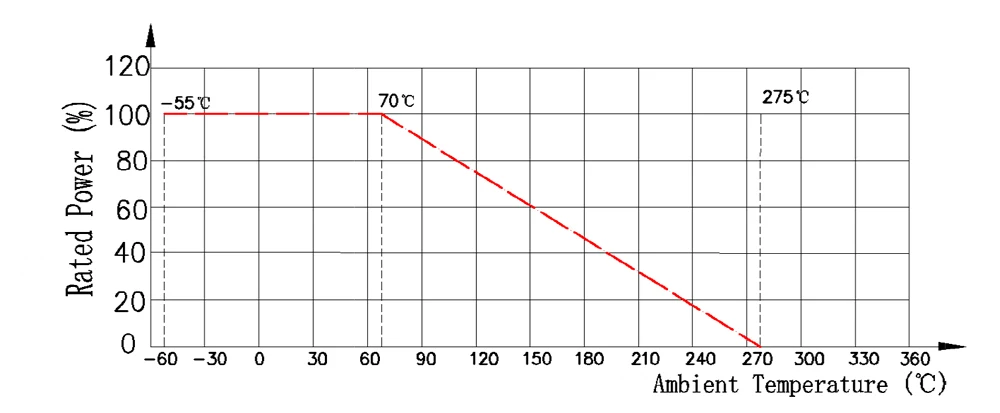

1. Кривая снижения мощности:
Номинальная мощность является самой высокой используемой мощностью до 70℃И непрерывной работы. В то же время, мощность перегрузки подходит дляМеханические свойства и электрические свойства, когда температура превышает 70℃, Мощность должна быть снижена в соответствии с кривой, как показано ниже:

2. О номинальном напряжении:
Следующее уравнение может использоваться для определения постоянного тока (прямого тока) или переменного тока (переменного тока)(RMS, корня среднего квадратного значения) нормальной номинальной мощности. Однако, если значение результата превышает максимальное. Используя напряжение, Макс. Использование напряжения состоит в том, чтобы быть использованы:

3. Стандартные электрические характеристики:
Номинальная мощность при 40℃
Сопротивление(Ω)
Макс. Номинальное напряжение (UR)
Макс. Напряжение перегрузки (UL)
Напряжение изоляции (UN)
T.C.R. PPM/℃
Рабочая температура
P<50 Вт
0,1 ~ 1K
350 в
500 в
1500 В
± 100
-55℃~ + 275℃
50 Вт ~ 500 Вт
0,1 ~ 2K
500 в
650 в
2000 в
± 250
P>500 Вт
0,1 ~ 5K
650 в
1000 в
3000 в
± 500
4. Основные элементы тестирования, экспериментальные методы и требования к производительности:
Тестовые товары
Требования к производительности
Экспериментальный метод
Температурный коэффициент резистора
≤250(X10-6℃)
-55℃/+ 20℃20℃/+ 125℃
Нашей главной целью является предоставление терминала
≤ ± (1% R + 0,05Ω)
Ралли 20N
Выдерживает напряжение
Нет поломки
2500 В постоянного тока 1 мин
Растворимость
Припой может свободно течь и мочить сКлеммы
235±5℃2±0.5S
Термостойкая пайка
≤ ± (1% R + 0,05Ω)
260±5℃10±1S
Короткое время перегрузки
≤ ± (2% R + 0,05Ω)
10 раз Номинальная мощность для 5S
Быстрое изменение температуры
≤ ± (1% R + 0,05Ω)
-55℃/+ 125℃ Петля 5 раз
Вибрация
≤ ± (1% R + 0,05Ω)
10-500 Гц 98 м/с2
Долгосрочная нагрузка
≤ ± (2% R + 0,05Ω)
+ 70±2℃VR 1000h
Non-горение
Не горит
1-6 раз Номинальная мощность в течение 5 минут
Температура поверхности
≤350℃
Применяемая Номинальная мощность
Импульсная толерантность
≤ ± (0.2% R + 0,05Ω)
MIL-STD-202 100g 6ms 10 tims
Устойчивый влажный нагрев
≤ ± (2% R + 0,05Ω)
+ 40±2℃Влажность 95-98% 240h
5. Размеры:
Номинальная мощность
Диапазон сопротивления (Ω)
Размер формы (мм)
Точность сопротивления
Температурный коэффициент
L1 ± 2
L2 ± 5
L3 ± 3
D ± 2
B
В1
Ч ± 5
H1 ± 5
N
Φd
300 Вт
0,1-20K
270
287
307
40
7
40
40
80
12
6
± 5%(J)
± 250ppm
400 Вт
0,1-20K
300
320
340
40
7
40
40
80
12
6
500 Вт
0,1-50K
300
320
340
50
7
50
45
90
14
6
600 Вт
0,1-50K
300
320
340
50
7
50
45
90
14
6
800 Вт
0,1-60K
300
330
355
60
7
60
55
110
16
6
1000 Вт
0,1-100K
300
330
355
70
8
70
65
130
16
6
1200 Вт
0,1-100K
360
390
415
70
8
70
65
130
16
6
1500 Вт
0,1-120K
420
450
470
70
8
70
65
130
16
6
2000 Вт
0,1-200K
510
540
560
70
8
70
65
130
16
6
2500 Вт
0,1-200K
510
540
560
70
8
70
65
130
16
6
3000 Вт
0,1-200K
430
460
500
80
10
80
75
150
16
6
6. Выбор резисторов:
Модель Инвертора
Характеристики тормозного резистора
Тормозной момент
10% ED
Мощность двигателя (кВт)
W
Ω
H2200-0004K1
80
200
125
0,4 (220 В)
H2200-0007K1
100
200
125
0,75 (220V)
H2200-0015K1
300
100
125
1,5 (220V)
H2200-0022K1
300
70
125
2,2 (220 В)
H2200-0007K1
80
750
125
0,75
H2200-0015K1
300
400
125
1,5
H2200-0022K1
300
250
125
2,2
H2200-0037K1
400
150
125
3,7
H2200-0055K1
500
100
125
5,5
H2200-0075K1
1000
75
125
7,5
H2200-0110K1
1000
50
125
11
H2200-0150K1
1500
40
125
15
H2200-0185K1
4800
32
125
18,5
H2200-0220K1
4800
27,2
125
22
H2200-0300K1
6000
20
125
30
H2200-0370K1
9600
16
125
37
H2200-0450K1
9600
13,6
125
45
H2200-0550K1
12000
20/2
125
55
H2200-0750K1
18000
13,6/2
125
75
H2200-0900K1
18000
20/3
125
90
H2200-1100K1
18000
20/3
125
110
H2200-1320K1
24000
20/4
125
132
H2200-1600K1
36000
13,6/4
125
160
H2200-1850K1
45000
13,6/5
125
185
H2200-2000K1
45000
13,6/5
125
200
H2200-2200K1
48000
13,6/5
125
220
H2200-3150K1
576000
13,6/6
125
315
