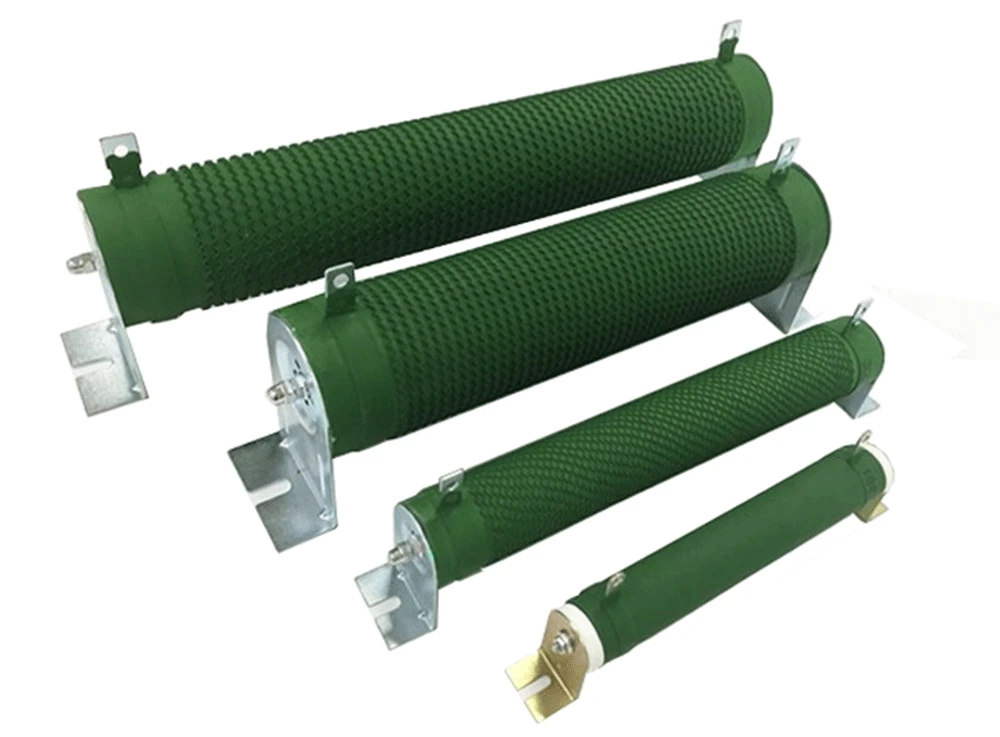

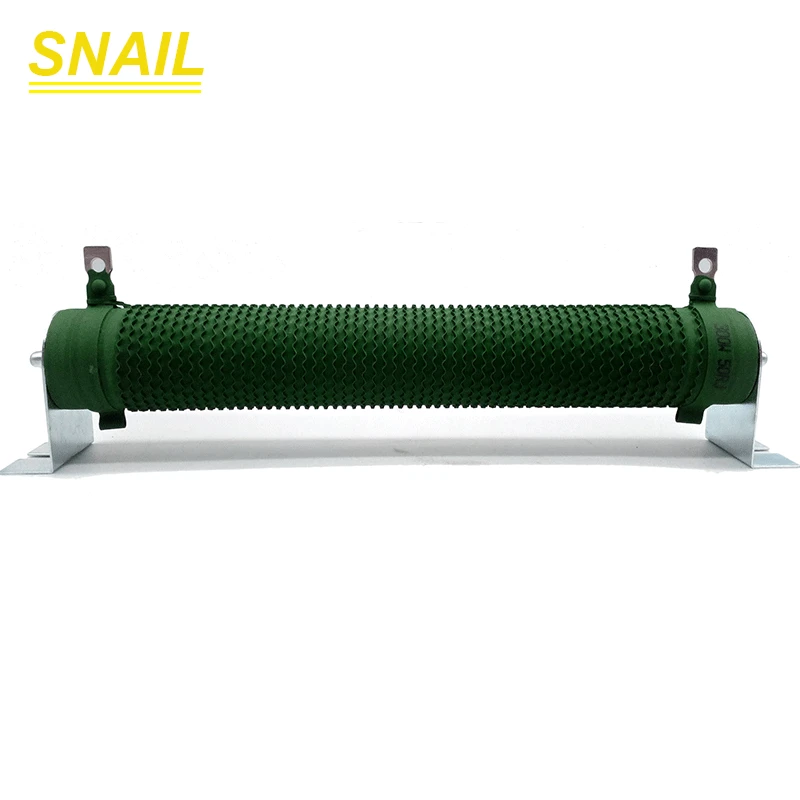

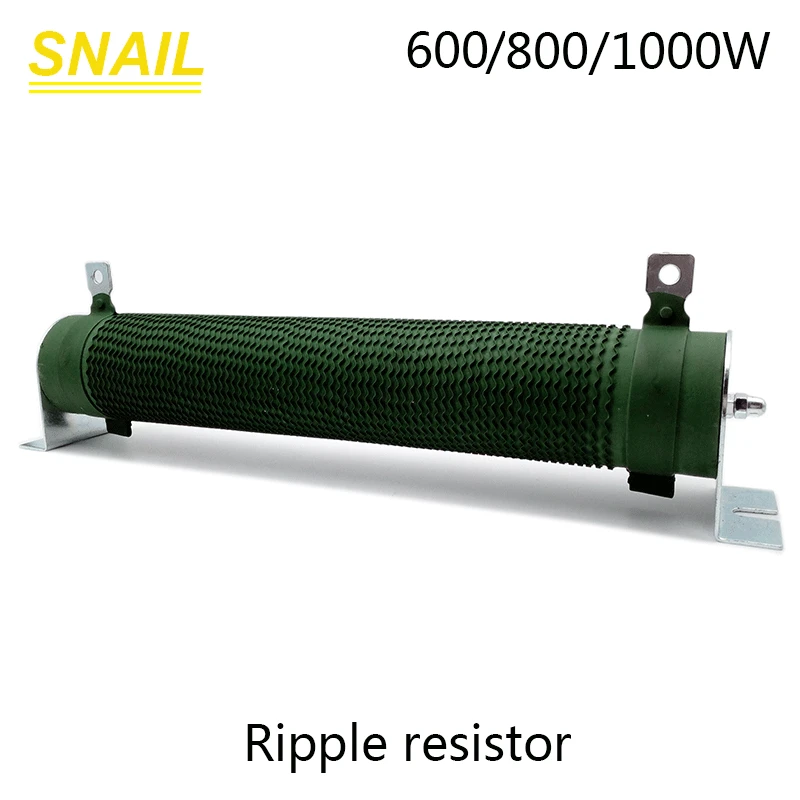

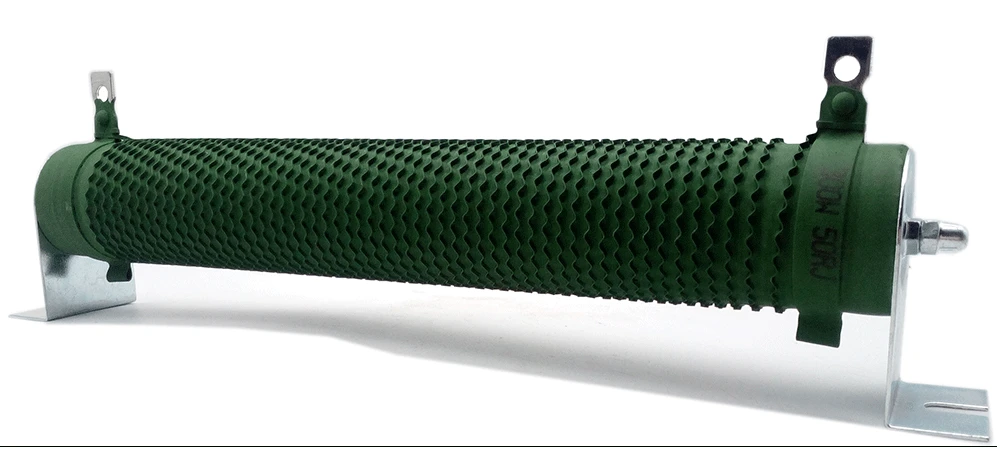

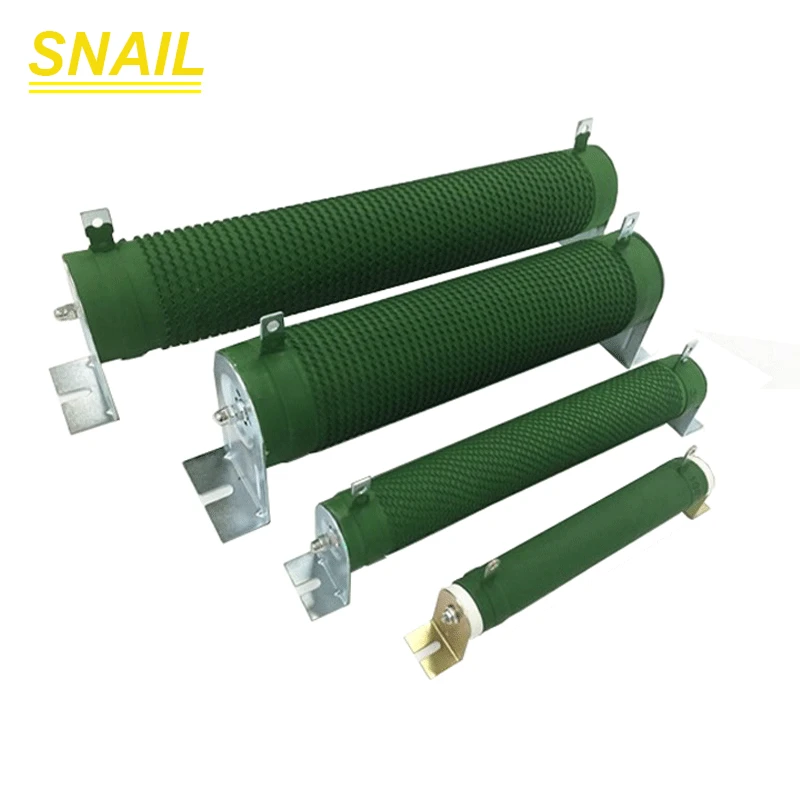

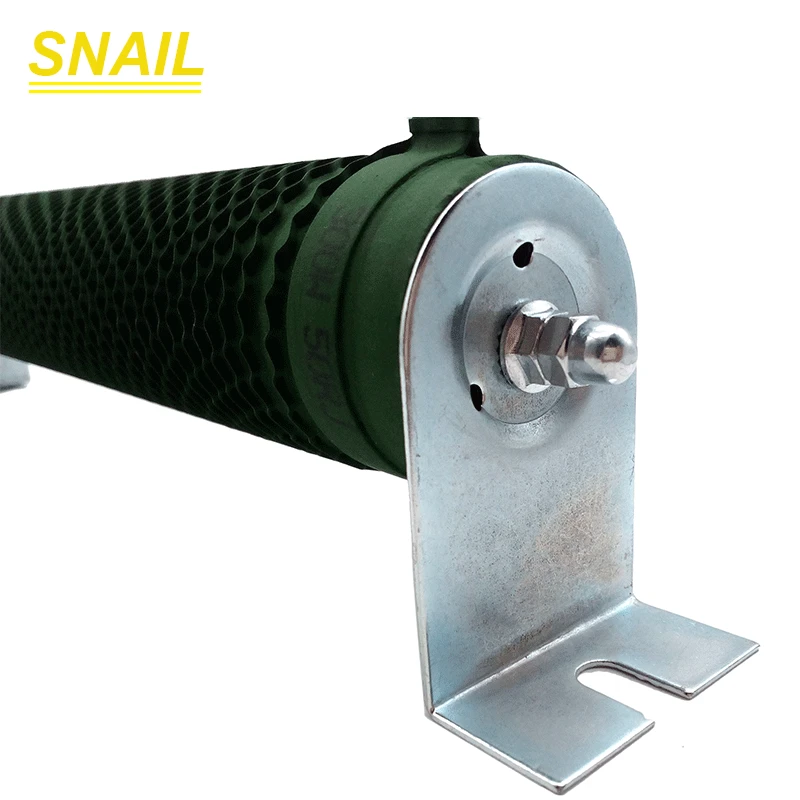

600 Вт 800 Вт 1000 Вт высокомощный пульсационный резистор, волнистый ленточный резистор питания провода, Тормозной резистор, резистор нагрузки
Примечание:
1. Этот продукт представляет собой невоспламеняющийся резистор. При первом использовании может вызвать дым. Это нормально. Пожалуйста, не стесняйтесь использовать его.
2. Это негорючее покрытие резистора соответствует UL-94 испытанию на негорючесть. V-0 номинала, Продолжительность горения составляет 0Секунды
3. Невоспламеняющиеся резисторы нельзя чистить органическими растворителями
4. Невоспламеняющиеся резисторы нельзя использовать в масле
5. Невоспламеняющиеся резисторы нельзя использовать на высокочастотных машинах из-за индуктивности, генерируемой группой обмоток.
6. Чтобы предотвратить старение со временем, убедитесь, что Используемая Мощность находится в разумном диапазоне.
7. Когда невоспламеняющийся резистор находится на полной нагрузке, поверхность будет производить высокую температуру около 350 ℃ -400 ℃. Пожалуйста, не прикасайтесь к нему вручную и чтобы резистор работал используется для долгое время, убедитесь, что температура поверхности резистора ниже 200 ℃
1. Кривая снижения мощности:
Номинальная мощность-самая высокая Потребляемая мощность до 40℃И непрерывная работа. В то же время, мощность перегрузки подходит дляМеханические свойства и электрические свойства, когда температура превышает 40℃, Мощность должна быть уменьшена в соответствии с кривой, как показано ниже:
2. Стандартные электрические характеристики:
Номинальная мощность 40℃
Сопротивление(Ω)
Макс. Номинальное напряжение (UR)
Макс. Напряжение перегрузки (UL)
Напряжение изоляции (UN)
Т. К. Р. PPM/℃
Рабочая температура
P<50 Вт
0,1 ~ 1K
350 в
500 в
1500 В
± 100
-55℃~ + 275℃
50 Вт ~ 500 Вт
0,1 ~ 2K
500 в
650 в
2000 в
± 250
P>500 Вт
0,1 ~ 5K
650 в
1000 в
3000 в
± 500
3. Основные Тестируемые элементы и экспериментальные методы и требования к производительности:
Тестовые элементы
Требования к производительности
Экспериментальный метод
Температурный коэффициент резистора
≤250(X10-6℃)
-55℃/+ 20℃20℃/+ 125℃
Прочность клеммы
≤ ± (1% R + 0,05Ω)
Ралли 20н
Выдерживает напряжение
Без поломки
2500 В постоянного тока 1 мин
Паяемость
Припой может свободно и влажно течь сКлеммы
235±5℃2±0.5S
Термостойкая пайка
≤ ± (1% R + 0,05Ω)
260±5℃10±1S
Короткая перегрузка
≤ ± (2% R + 0,05Ω)
В 10 раз больше номинальной мощности для 5S
Быстрое изменение температуры
≤ ± (1% R + 0,05Ω)
-55℃/+ 125℃ Петля 5 раз
Вибрация
≤ ± (1% R + 0,05Ω)
10-500 Гц 98m/s2
Долгосрочная нагрузка
≤ ± (2% R + 0,05Ω)
+ 70±2℃VR 1000h
Негорючее
Не горит
Номинальная мощность в 1-6 раз в течение 5 минут
Температура поверхности
≤350℃
Номинальная мощность
Пульсоустойчивость
≤ ± (0.2% R + 0,05Ω)
MIL-STD-202 100g 6ms 10 tims
Устойчивое влажное тепло
≤ ± (2% R + 0,05Ω)
+ 40±2℃Влажность 95-98% 240h
4. Размеры:
Номинальная мощность
Диапазон сопротивления (Ω)
Размер формы (мм)
Точность сопротивления
Температурный коэффициент
L1 ± 2
L2 ± 5
L3 ± 3
D ± 2
Б
B1
H ± 5
H1 ± 5
Н
Φd
300 Вт
0,1-20K
270
287
307
40
7
40
40
80
12
6
± 5%(J)
± 250ppm
400 Вт
0,1-20K
300
320
340
40
7
40
40
80
12
6
500 Вт
0,1-50K
300
320
340
50
7
50
45
90
14
6
600 Вт
0,1-50K
300
320
340
50
7
50
45
90
14
6
800 Вт
0,1-60K
300
330
355
60
7
60
55
110
16
6
1000 Вт
0,1-100K
300
330
355
70
8
70
65
130
16
6
1200 Вт
0,1-100K
360
390
415
70
8
70
65
130
16
6
1500 Вт
0,1-120K
420
450
470
70
8
70
65
130
16
6
2000 Вт
0,1-200K
510
540
560
70
8
70
65
130
16
6
2500 Вт
0,1-200K
510
540
560
70
8
70
65
130
16
6
3000 Вт
0,1-200K
430
460
500
80
10
80
75
150
16
6
5. Выбор резисторов:
Модель Инвертора
Технические характеристики тормозного резистора
Тормозной момент
10% ED
Мощность двигателя (кВт)
W
Ω
H2200-0004K1
80
200
125
0,4 (220 В)
H2200-0007K1
100
200
125
0,75 (220 В)
H2200-0015K1
300
100
125
1,5 (220 В)
H2200-0022K1
300
70
125
2,2 (220 В)
H2200-0007K1
80
750
125
0,75
H2200-0015K1
300
400
125
1,5
H2200-0022K1
300
250
125
2,2
H2200-0037K1
400
150
125
3,7
H2200-0055K1
500
100
125
5,5
H2200-0075K1
1000
75
125
7,5
H2200-0110K1
1000
50
125
11
H2200-0150K1
1500
40
125
15
H2200-0185K1
4800
32
125
18,5
H2200-0220K1
4800
27,2
125
22
H2200-0300K1
6000
20
125
30
H2200-0370K1
9600
16
125
37
H2200-0450K1
9600
13,6
125
45
H2200-0550K1
12000
20/2
125
55
H2200-0750K1
18000
13,6/2
125
75
H2200-0900K1
18000
20/3
125
90
H2200-1100K1
18000
20/3
125
110
H2200-1320K1
24000
20/4
125
132
H2200-1600K1
36000
13,6/4
125
160
H2200-1850K1
45000
13,6/5
125
185
H2200-2000K1
45000
13,6/5
125
200
H2200-2200K1
48000
13,6/5
125
220
H2200-3150K1
576000
13,6/6
125
315
