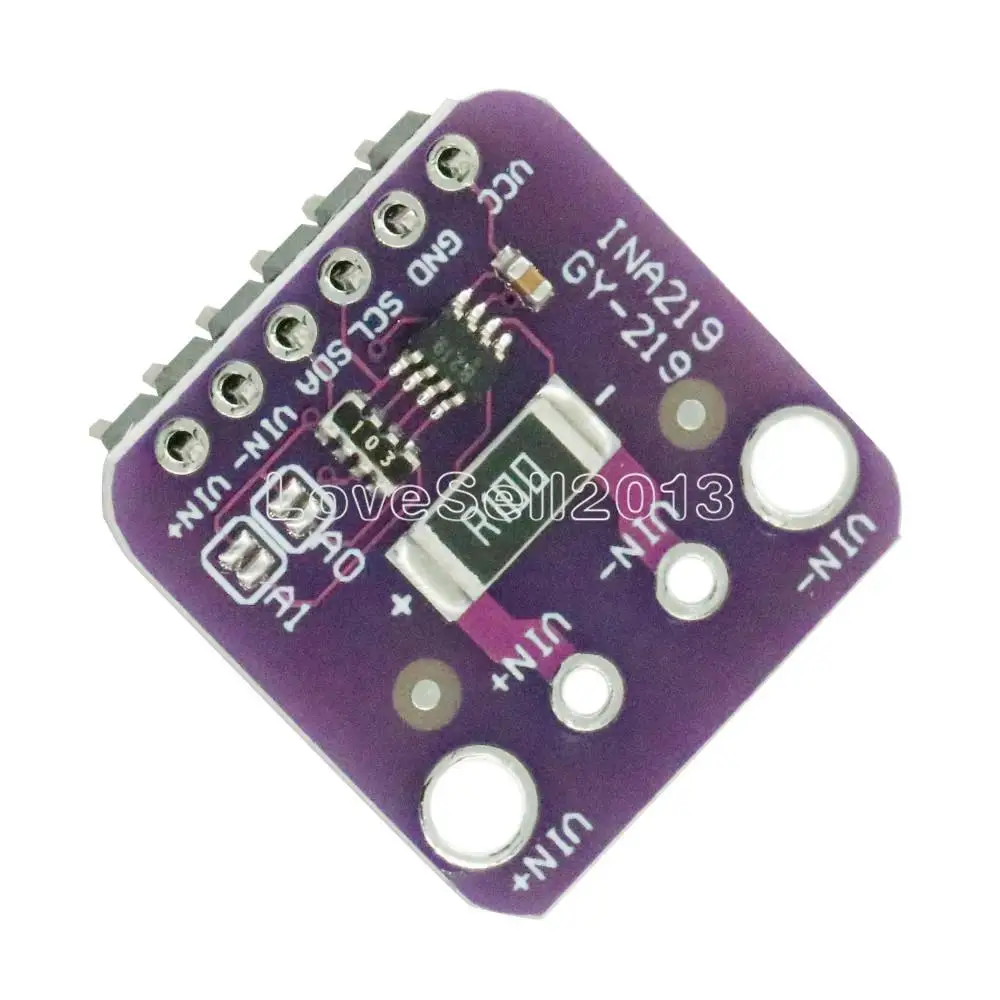

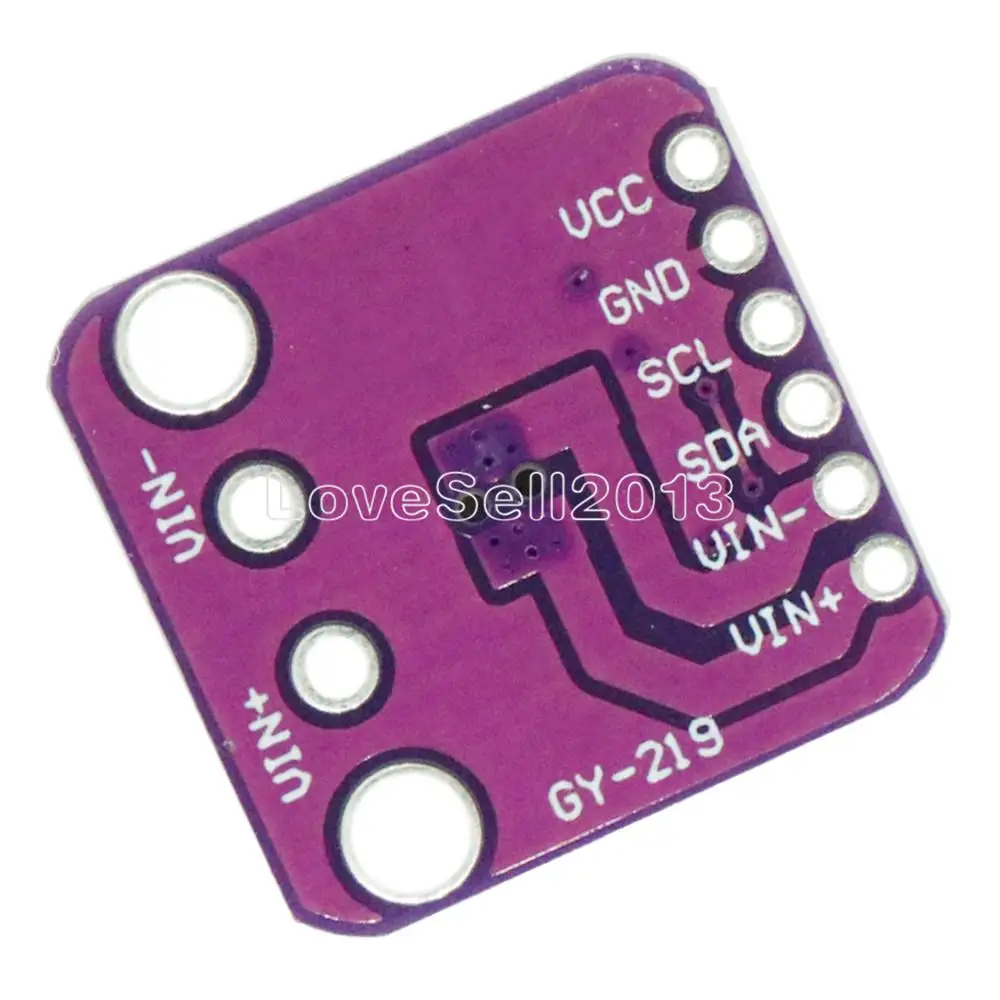

Модуль датчика питания INA219B, модуль датчика питания для Arduino DIY, модуль датчика I2C для Arduino, INA219B
283,38₽
В наличии!
Lovesell2013 Store - Надежность 96.5%
Более 1859 подписчиков, дата открытия магазина 11.05.2017
- Положительные оценки: 98% (971)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 21.09.2024
INA219 GY-219 GY219 Датчик тока питания Модульная плата прерывания ...
4 Отзывов
9 Заказов
759,05₽
Двунаправленный Датчик питания постоянного тока INA219 IC GY-219, к...
0 Отзывов
1 Заказов
250,74₽
Эта секционная плата поможет решить все ваши проблемы с мониторингом мощности. Вместо двух мультиметров, вы можете использовать удобный чип INA219B для измерения как высокого бокового напряжения, так и постоянного тока, переворачивающийся через I2C с точностью 1%.
Большинство измерительных приборов, таких как наш измеритель тока, подходят только для измерения с низкой стороны. Это означает, что если вы не хотите подключать батарею, вам нужно приклеить измерительный резистор между целевым заземлением и истинным заземлением. Это может вызывать проблемы с схемами, так как электроника, как правило, не нравится, когда ссылки на поверхность изменяются и движутся с помощью разного тока. Этот чип гораздо умнее-он может обрабатывать Высокие боковые измерения тока, до + 26 В постоянного тока, даже несмотря на то, что он питается от 3 или 5 В. Он также сообщит о высоком боковом напряжении, которое отлично подходит для отслеживания работы батареи или солнечных батарей.
Более точный усилитель измеряет напряжения на 0,1 Ом, 1% Резистор. С тех пор, как усилитель Максимальная Входная разница ± 320mV, это означает, что он может измерять до ± 3,2 ампер. С внутренней 12 бит ADC, разрешение на ± 3.2A диапазон 0.8mA. С внутренним коэффициентом усиления, установленным на уровне минимального div8, максимальный ток составляет ± 400 мА, а разрешение-0,1 мА. Расширенный хакеров можно удалить 0,1 ток Ома резистор и заменить его на свой собственный, чтобы изменить диапазон (допустим 0,01 Ом для того чтобы измерить до 32 Ампер с разрешением 8mA)

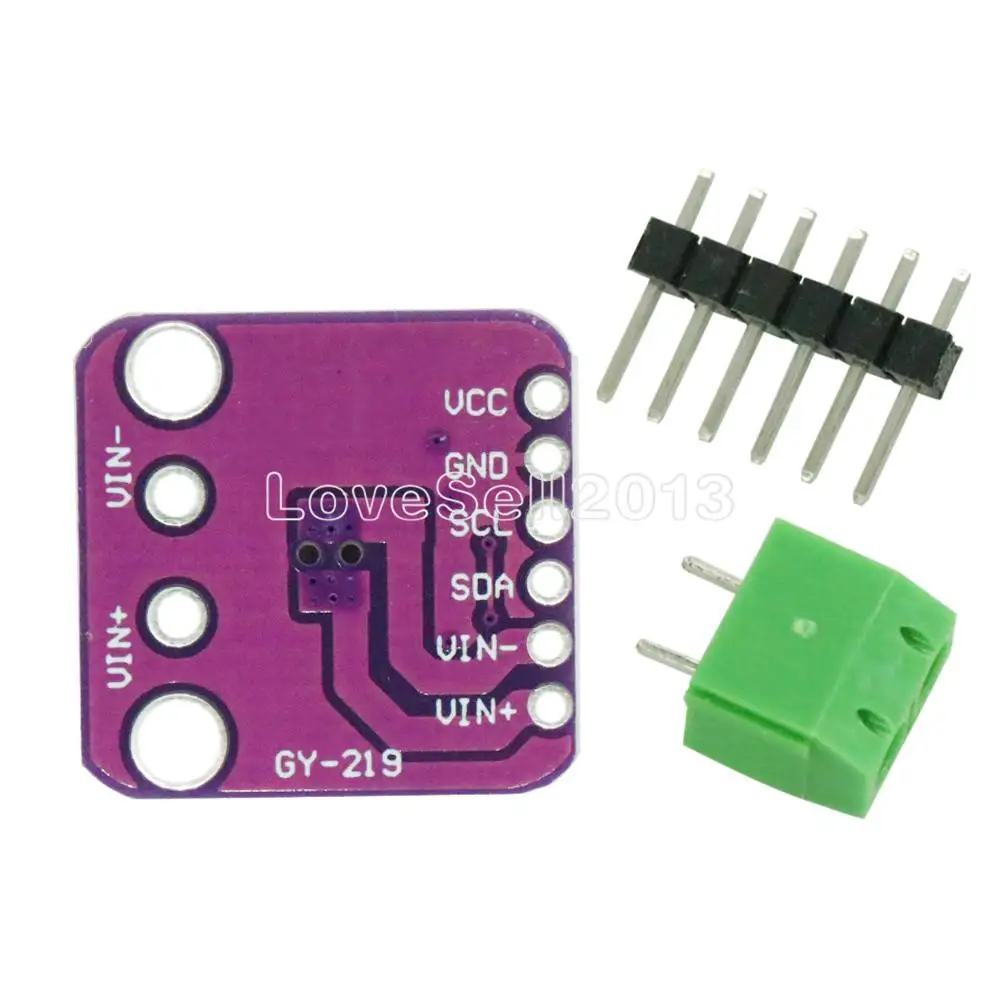

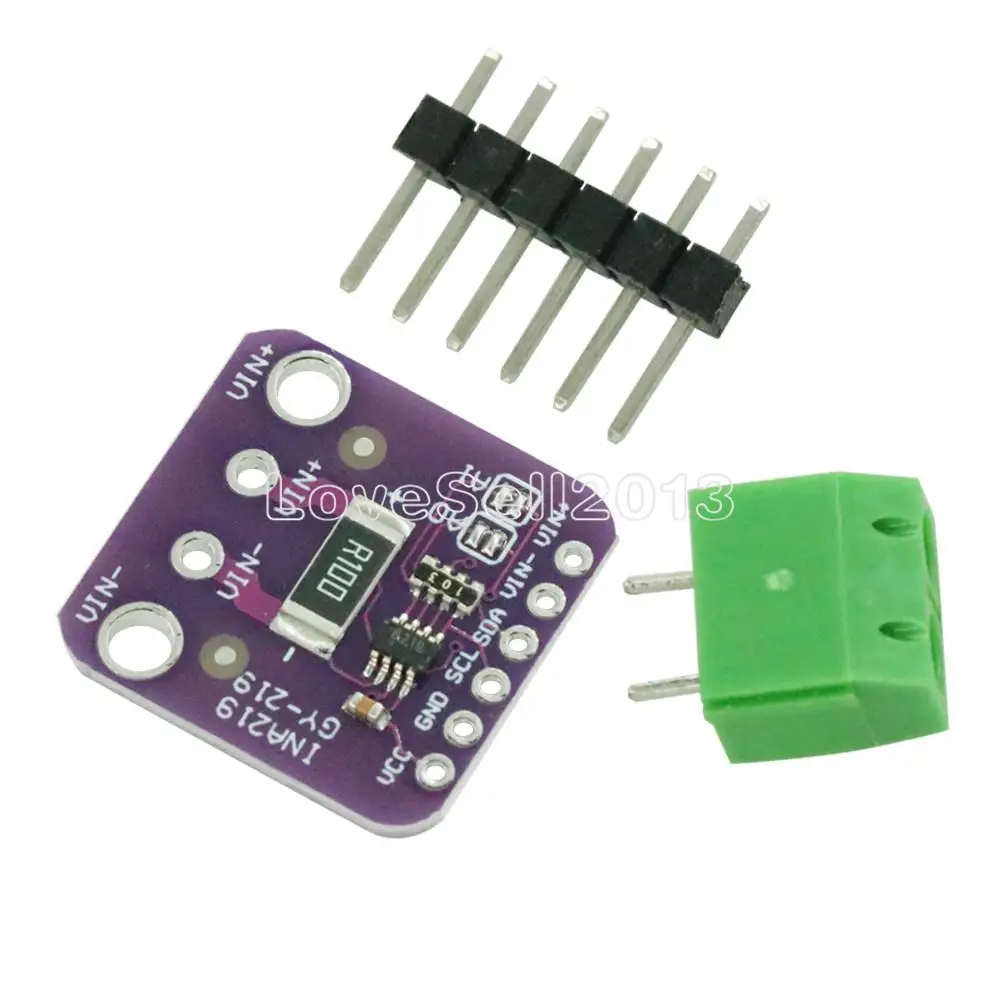

Мы включают в себя 6-штыревой разъём (, так что вы можете легко прикрепить этот датчик к макетная плата), а также 3,5 мм кабельный наконечник, так что вы можете легко прикреплять и отсоединять вашего груза. Использование простое. Включите датчик 3-5 в постоянного тока и Подключите два разъема I2C к микроконтроллеру. Затем подключите блок питания вашей мишени к VIN +, а нагрузка-к VIN-. Сейчас у нас есть для Arduino library, которая сделает для вас все возможное, диапазон и математику-просто подключите и работайте! В ближайшее время у нас будет более подробный обучающий материал.
Параметры:
Использует чип INA219B
0,1 Ом 1% 2W токочувствительный резистор
Целевое напряжение до + 26 в
Измерение тока до ± 3,2 а, с разрешением ± 0,8ма
Эта доска/завод деталя Чип использует I2C 7-бит адреса 0x40, 0x41, 0x44, 0x45, выбирается с джемперы
Посылка включает в себя:
1 X INA219 GY-219 с двойным направлением постоянного тока Питание коммутационная Сенсор модуль
