Эта коммутационная плата решит все ваши проблемы с контролем мощности. Вместо того, чтобы бороться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этом разрыве для измерения как высокого бокового напряжения, так и постоянного тока с точностью 1%.

Большинство устройств для измерения тока, таких как наш измеритель тока, подходят только для измерения с низкой стороны. Это означает, что, если вы не хотите задействовать аккумулятор, вам нужно вставить измерительный резистор между целевой и истинной землей. Это может вызвать проблемы с цепями, так как электроника, как правило, не нравится, когда ссылки на землю меняются и перемещаются с различным потреблением тока. Этот чип намного умнее-он может обрабатывать боковое Измерение тока до + 26 В постоянного тока, даже если он питается от 3 или 5 В. Он также сообщит о высоком боковом напряжении, что отлично подходит для отслеживания срока службы батареи или солнечных панелей.

A точный усилитель измеряет напряжение через 0,1 Ом, чувствительный резистор 1%. Поскольку максимальная разница входного сигнала усилителя составляет ± 3,2 мВ, это означает, что он может измерять до ± А. Благодаря внутреннему 12-битному АЦП разрешение в диапазоне ± 3,2 а составляет 0,8 мА. При установке внутреннего усиления на минимуме div8 максимальный ток составляет ± 400 мА, а разрешение составляет 0,1 мА. Продвинутые хакеры могут удалить резистор 0,1 ток Ома и заменить его на свой собственный, чтобы изменить диапазон (скажем, 0,01 Ом для измерения до 32 А с разрешением 8 мА)

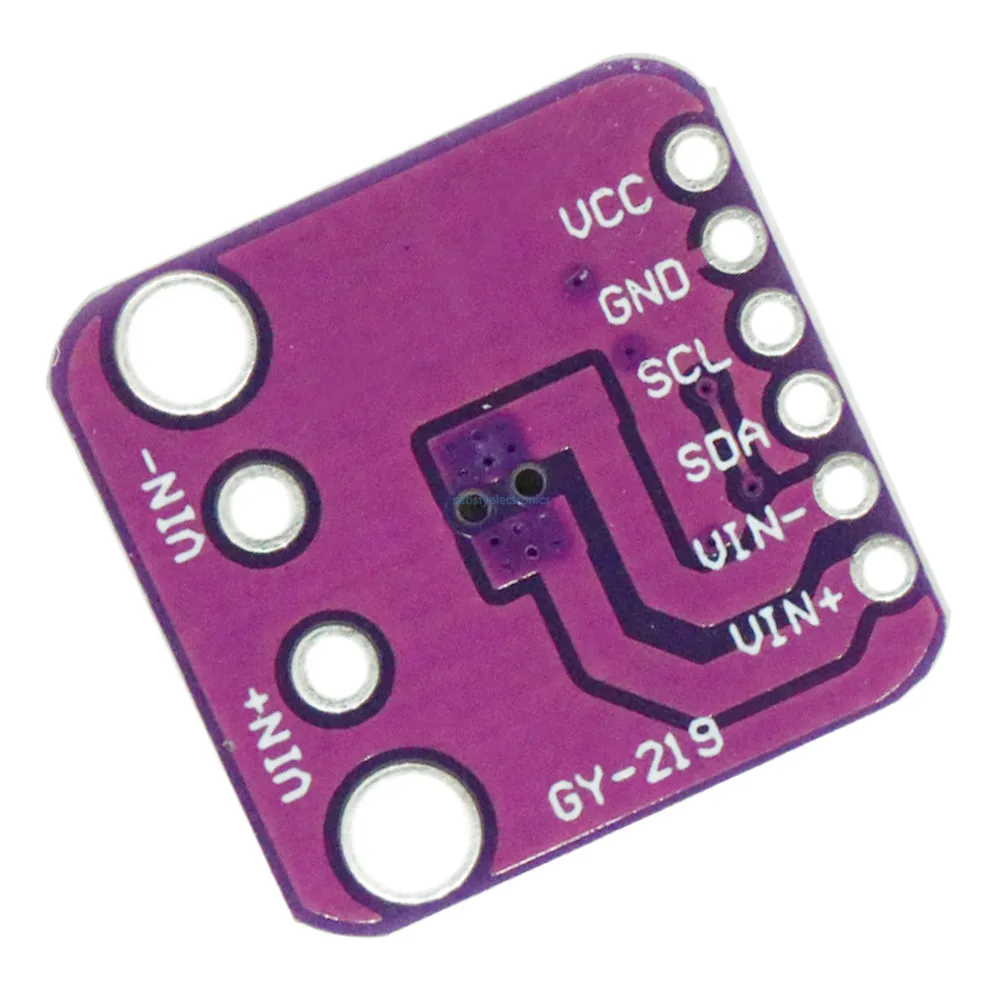

Мы включаем в себя 6-контактный разъем (чтобы вы могли легко прикрепить этот датчик к макетной плате), а также клеммный разъем 3,5 мм, чтобы вы могли легко прикрепить и отсоединить свою нагрузку. Использование простое. Питание самого датчика от 3 до 5 В постоянного тока и подключение двух контактов I2C к микроконтроллеру. Затем подключите целевой источник питания к VIN + и нагрузку на землю к VIN-. Сейчас у нас есть библиотека Arduino, которая сделает для вас все преимущества, диапазон и математику-просто подключи и иди! Вскоре у нас будет более подробное руководство.

Спецификация:

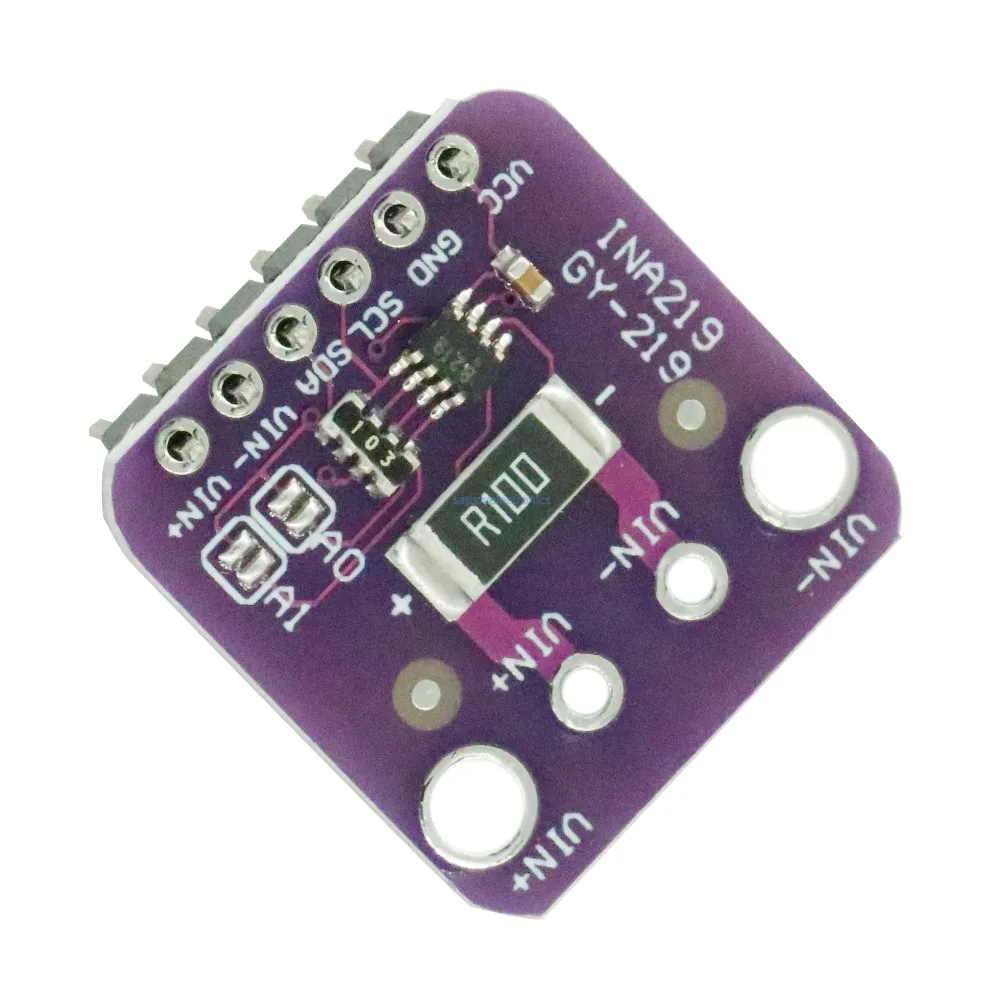

Использует чип INA219B

Токочувствительный резистор 0,1 Ом 1% 2 Вт

До + 26 в целевое напряжение

Измерение тока до ± 3,2 а с разрешением ± 0,8 мА

Эта плата/Чип использует 7-разрядные адреса I2C 0x40, 0x41, 0x44, 0x45, возможность выбора с перемычками

Посылка

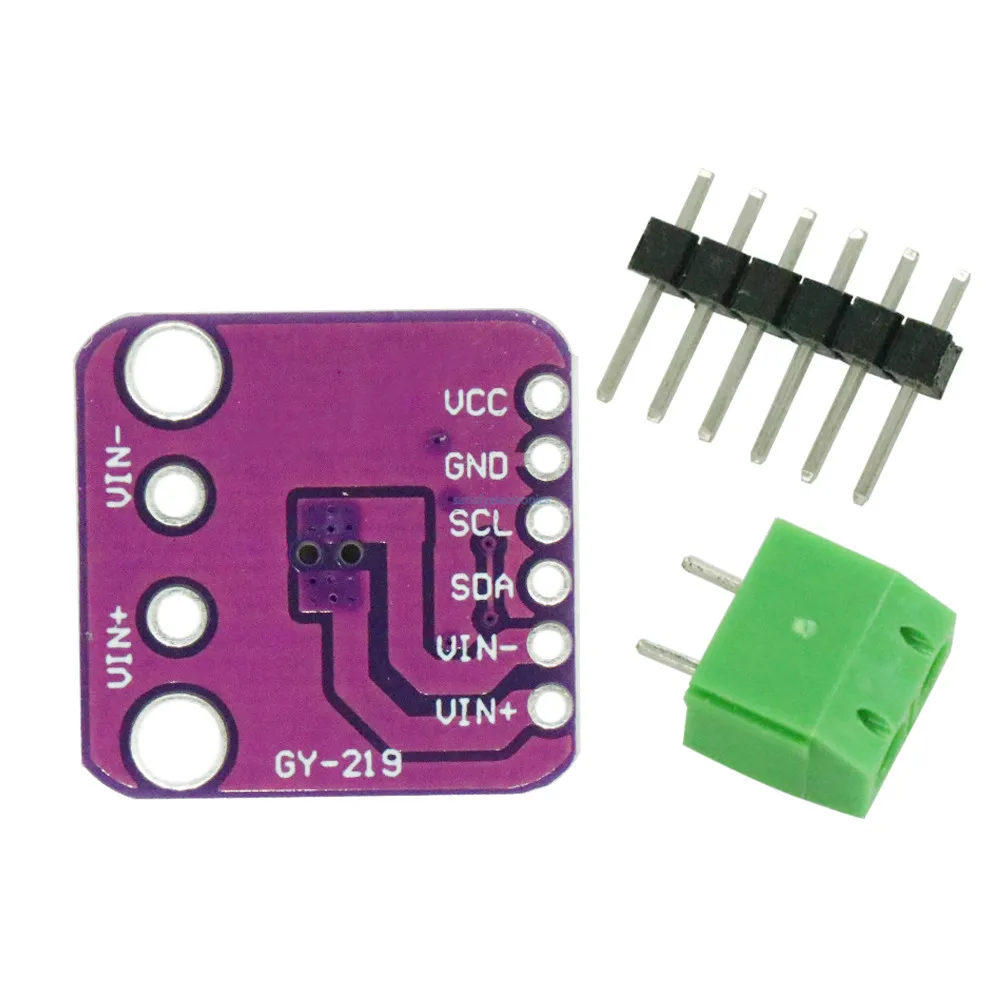

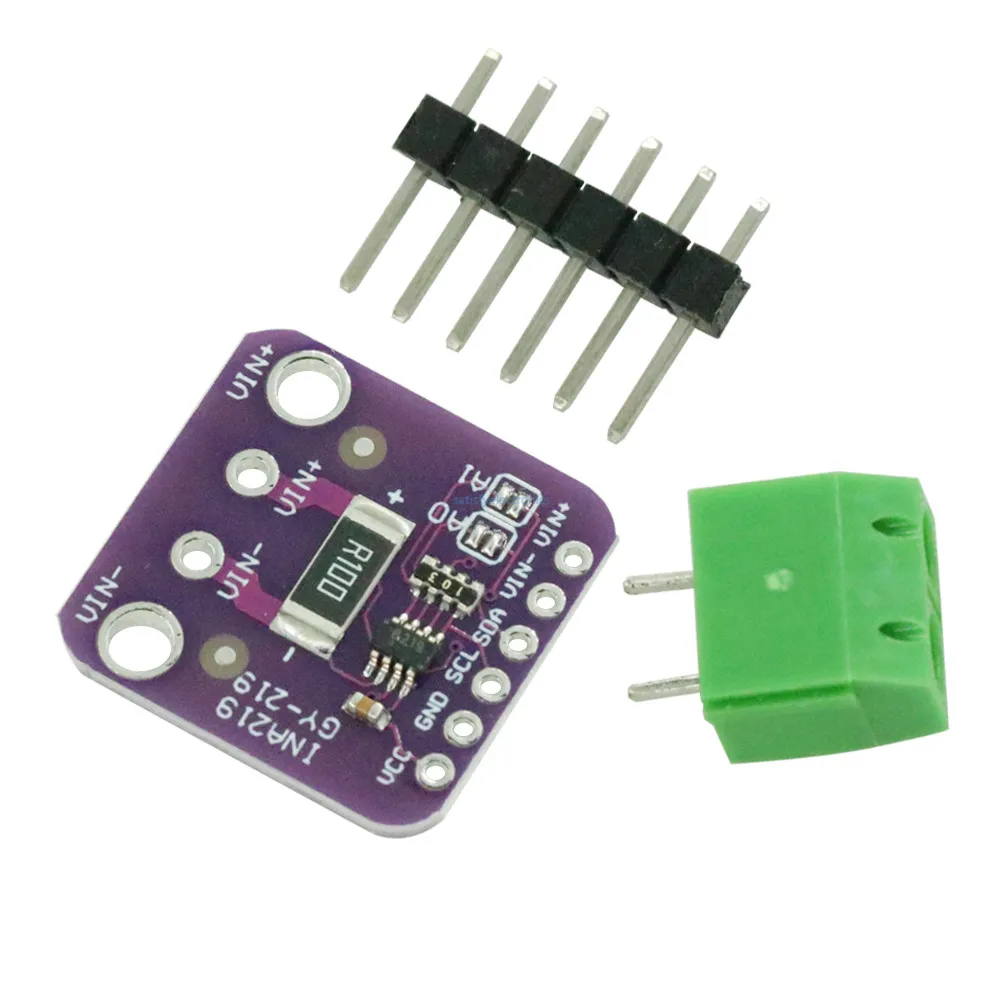

1 двухнаправленный модуль датчика прорыва источника питания постоянного тока INA219 GY-219
