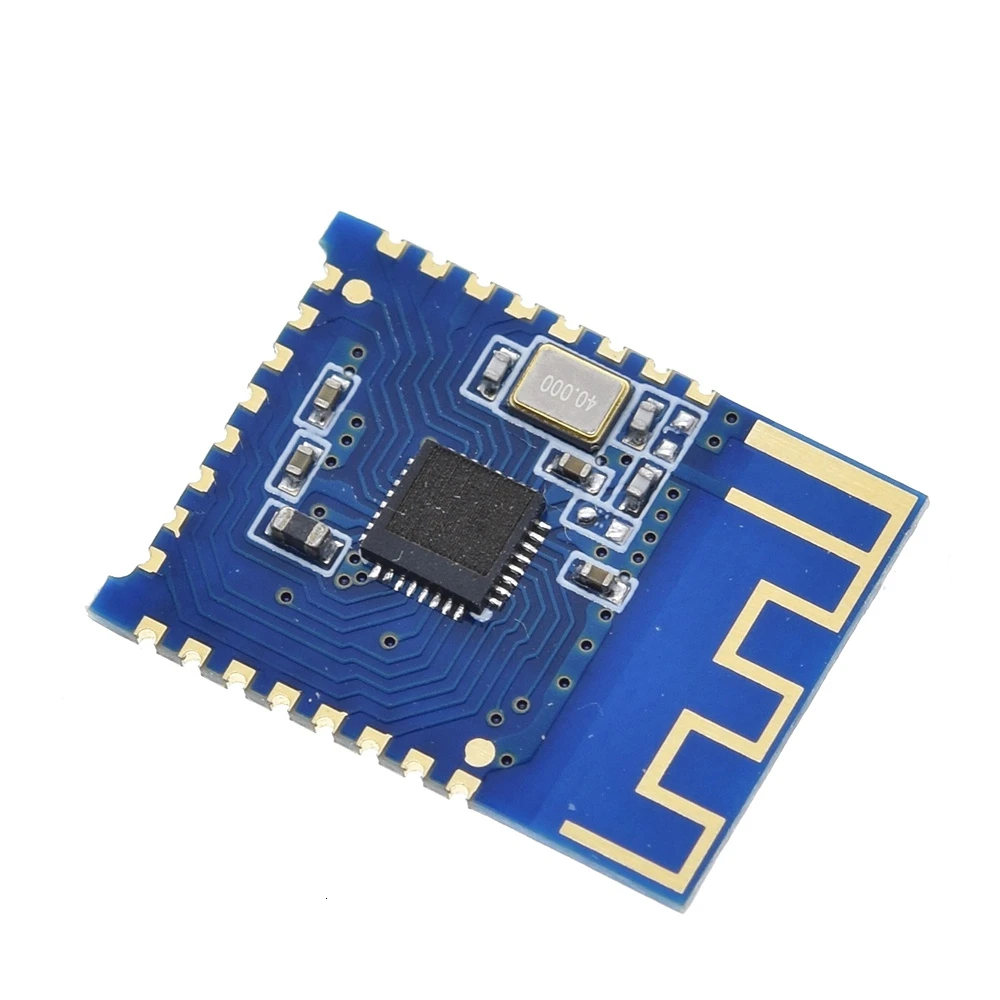

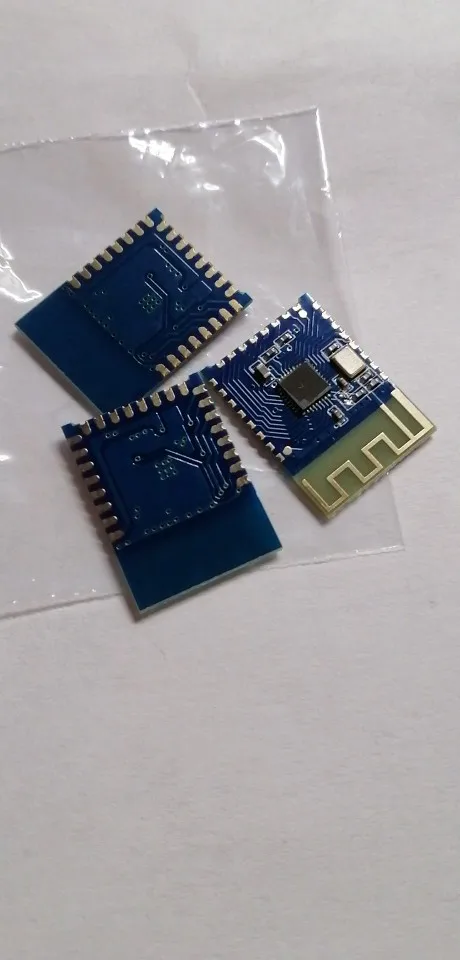

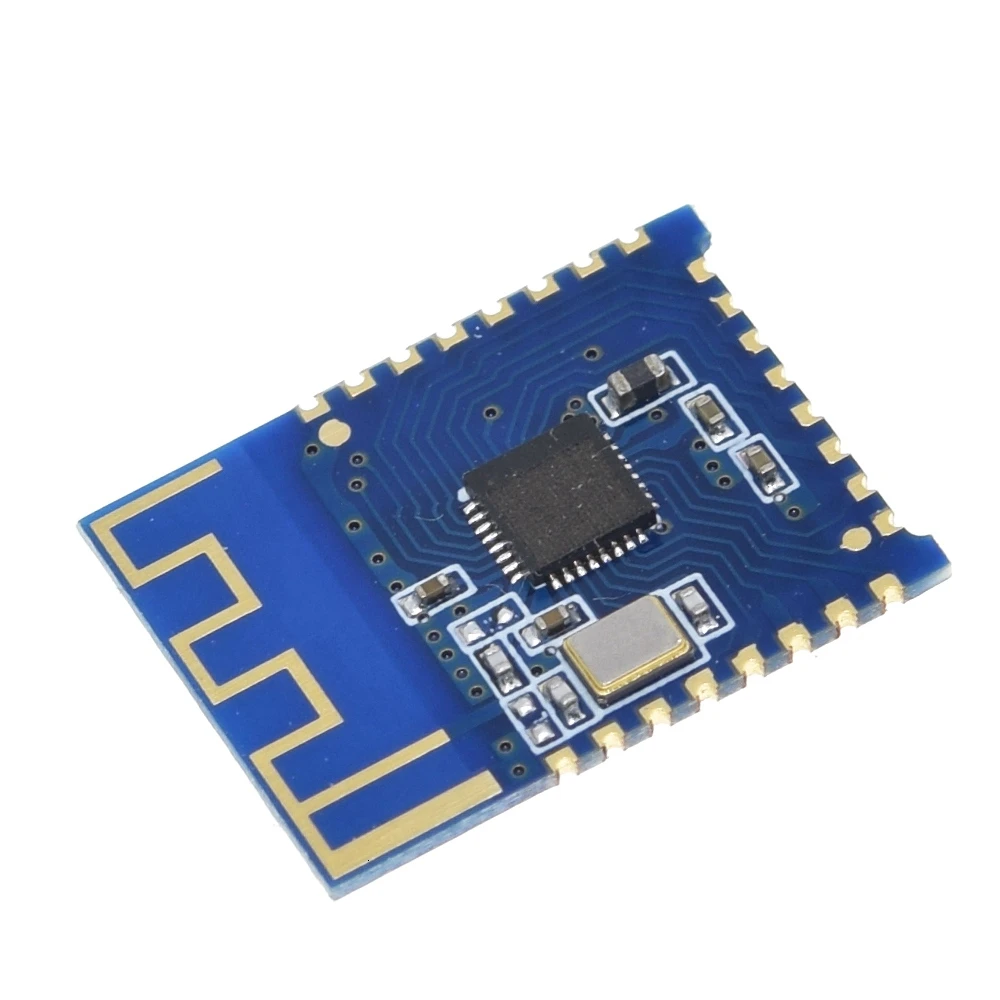

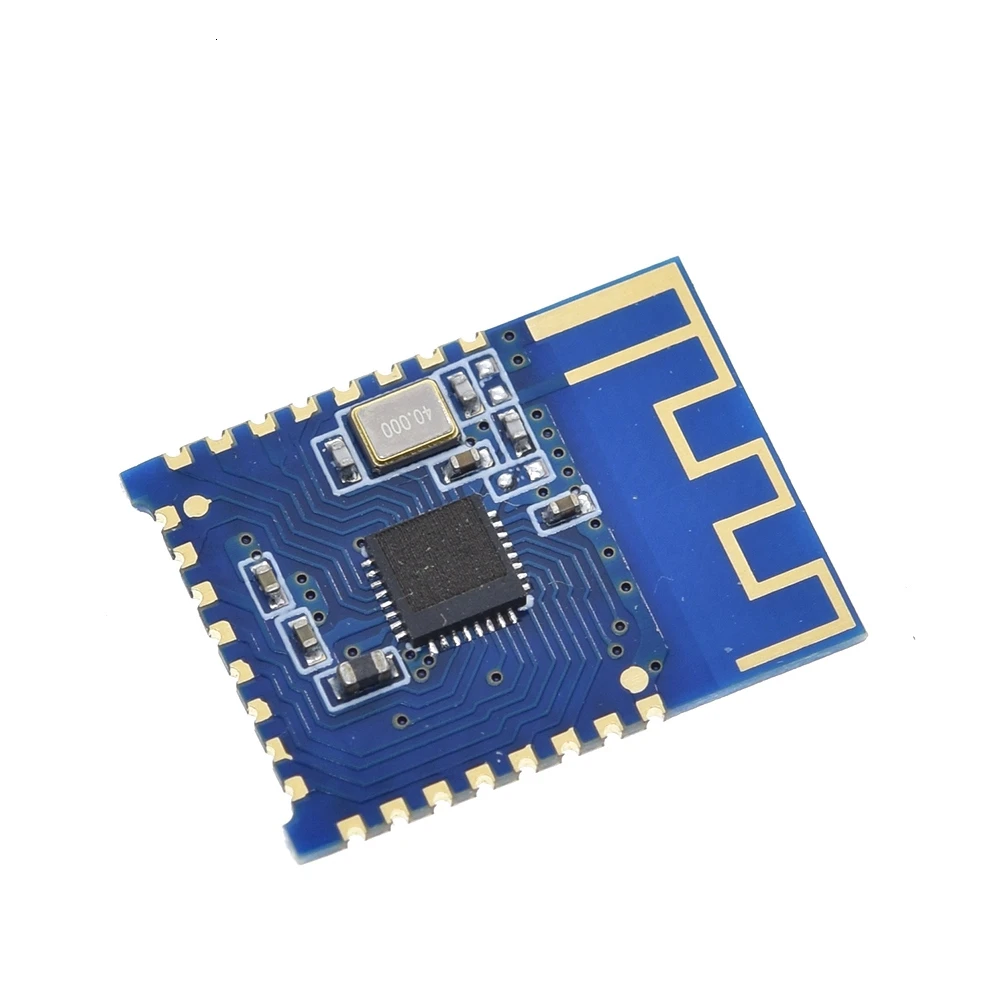

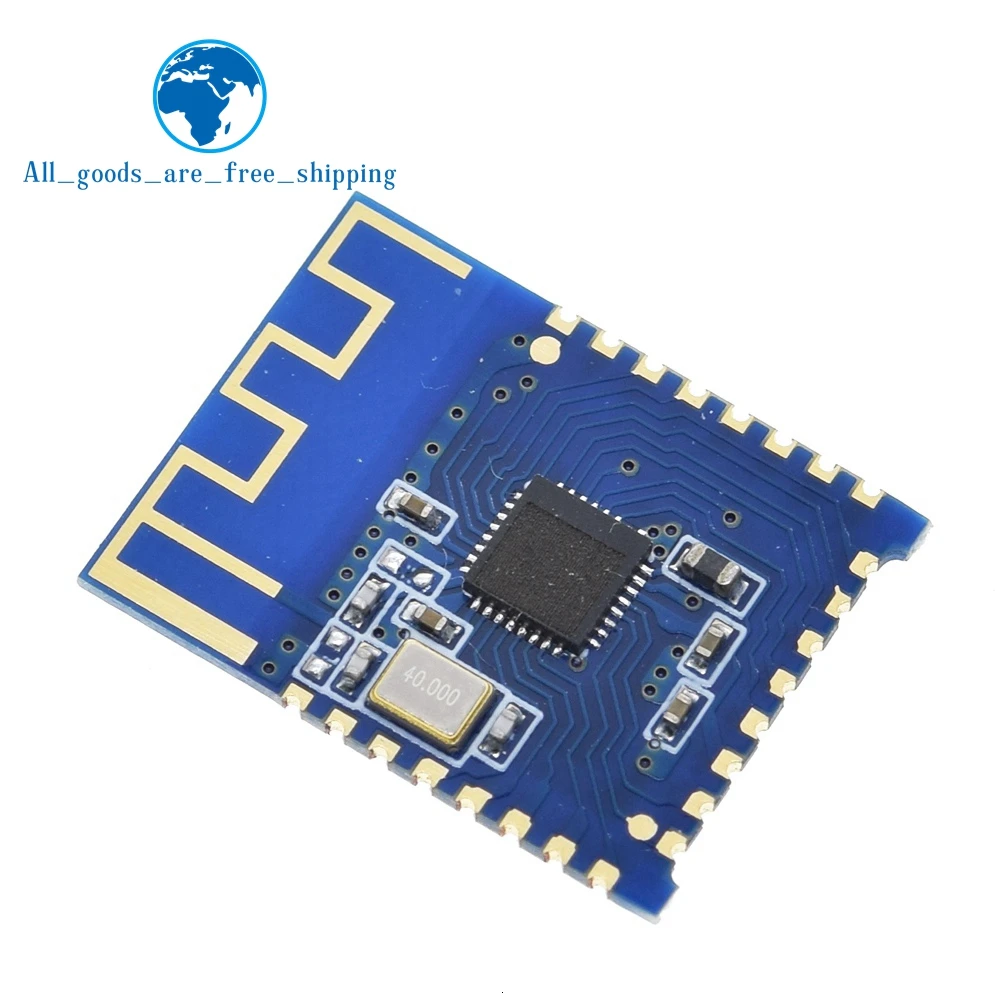

JDY-23 модуль Bluetooth 5,0 BLE5.0 Bluetooth Прозрачная передача Bluetooth цифровая передача CC2541

Описание продукта

JDY-23Параметры изделия

Модель

JDY-23

Рабочая частота

2,4 г

Мощность передачи

4 дБ (максимум)

UART

1,8 в-3,6 В

Рабочая температура

-40 ℃ - 80 ℃

Антенна

Встроенная антенна PCB

-97 дБм

Расстояние передачи

60 листов

Раб

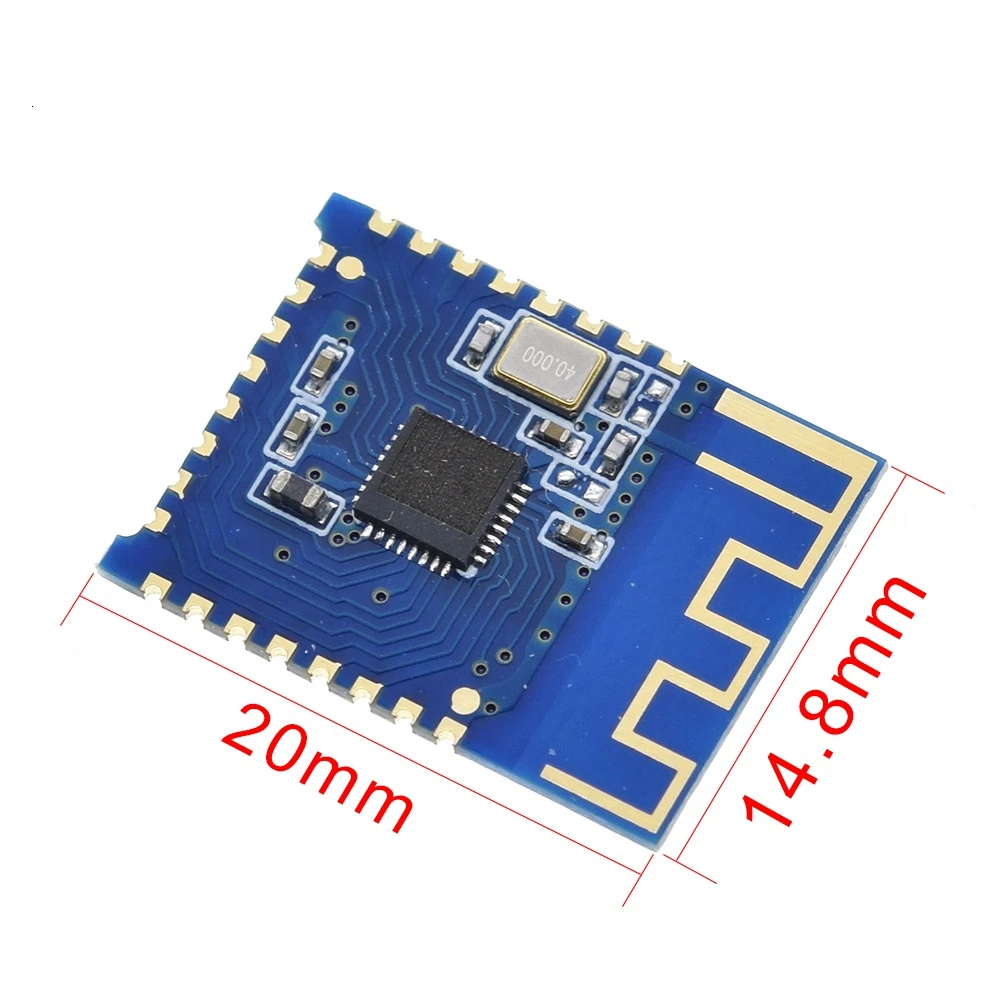

Размер модуля

19,6*14,94*1,8 мм (длина, ширина и высота)

Версия Bluetooth

BLE 5,0 (совместим с BLE4.0, BLE4.2)

Пробуждение тока

800 мА (трансляция)

Световой режим сна

<50 мА (трансляция)

9 мкА (без трансляции)

Данные конфигурации параметров при отключении питания сохраняются

Температура пайки SMT

<260 ℃

Пиковый ток rf-TX/RX

5 мА

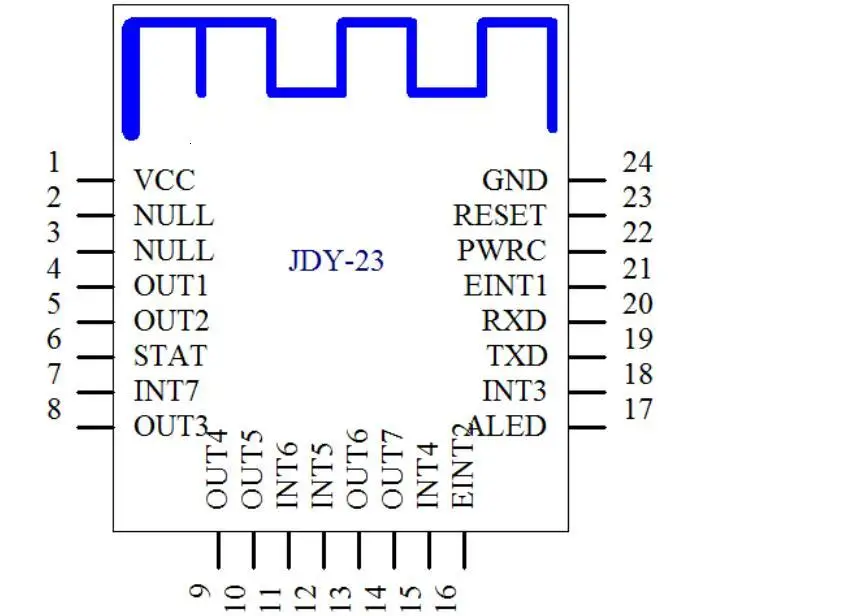

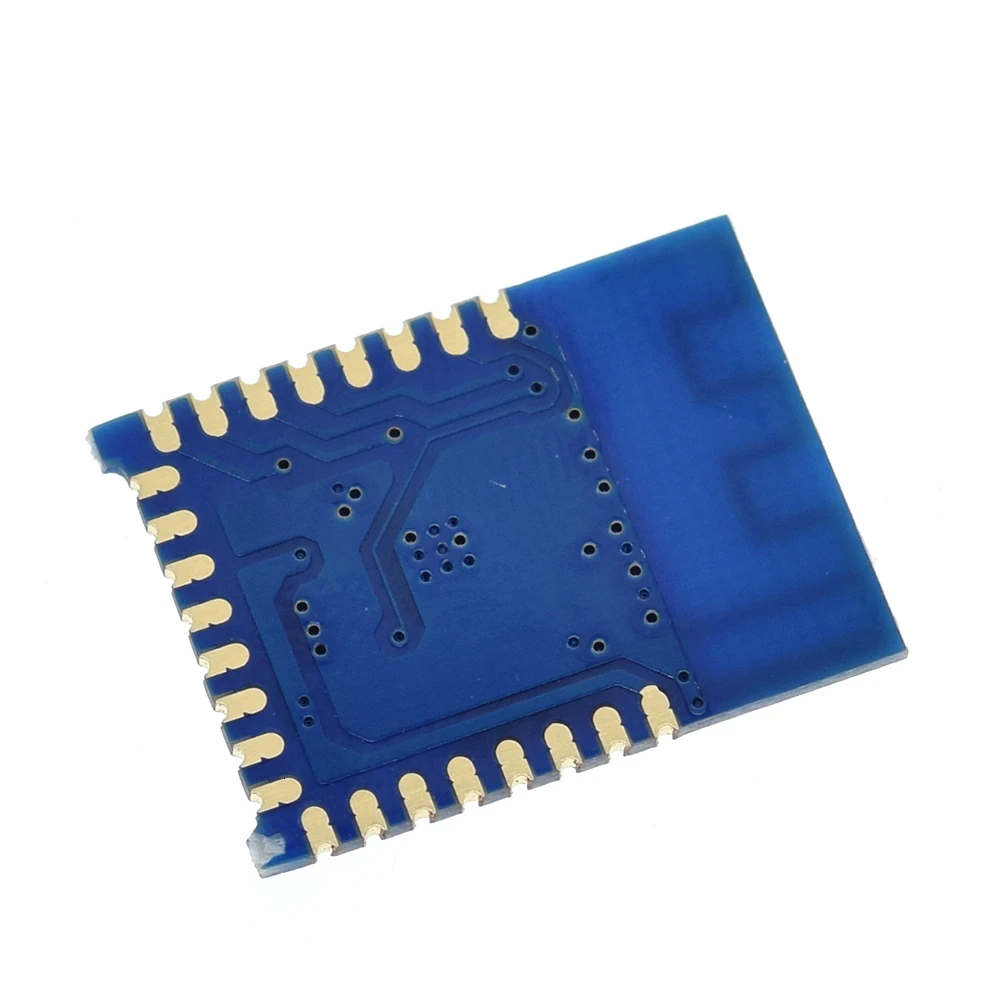

Определение контактов

Описание контактных функций

Особенности

Описание

1

VCC

Источник питания (1,8-3,6 В)

2

Нулевой

Нет

3

Нулевой

Нет

4

Выход 1

Выходной контакт пульта (поддержка управления приложениями высокого и низкого уровня)

5

Выход 2

Выход IO2 (поддержка управления приложениями высокий и низкий уровень)

6

Стат

Контактный разъем состояния подключения, подключен высоко, не подключен низко

7

INPUT7/PWM4

Режим INPUT7: для входного pin-кода приложение может считывать статус этого pin-кода.

8

Выход 3

Выход IO3 (поддержка управления высоким и низким уровнем)

9

Выход 4

Выход IO4 (поддержка высокого и низкого уровня управления приложениями)

10

Выход 5

Выход IO5 (поддержка управления высоким и низким уровнем)

11

INPUT6/PWM3

Режим INPUT6: для входного pin-кода приложение может считывать статус этого pin-кода.

12

INPUT5/PWM2

13

Выход 6

Выход IO6 (поддержка высокого и низкого уровня управления приложениями)

14

Выход 7

Выход IO7 (поддержка высокого и низкого уровня управления приложениями)

15

INPUT4

Для ввода pin-кода приложение может считывать статус этого pin-кода.

16 дюймов

EINT2

Прерывание ввода pin (в подключенном состоянии нажмите, чтобы активно отправить статус ввода-вывода в приложение)

17

Элид

Вывод индикатора вещания

18

INPUT3/PWM1

Режим INPUT3: для входного pin-кода приложение может считывать статус этого pin-кода.

19

TXD
