Введение продукта
JDY-23product параметры
Модель
JDY-23
Рабочая частота
2,4G
Мощность передачи
4 дБ (максимум)
UART
1,8 V-3,6 V
Рабочая температура
-40 ℃ - 80 ℃
Антенна
Встроенная антенна PCB
-97dbm
Расстояние передачи
60 Ватт
Раб

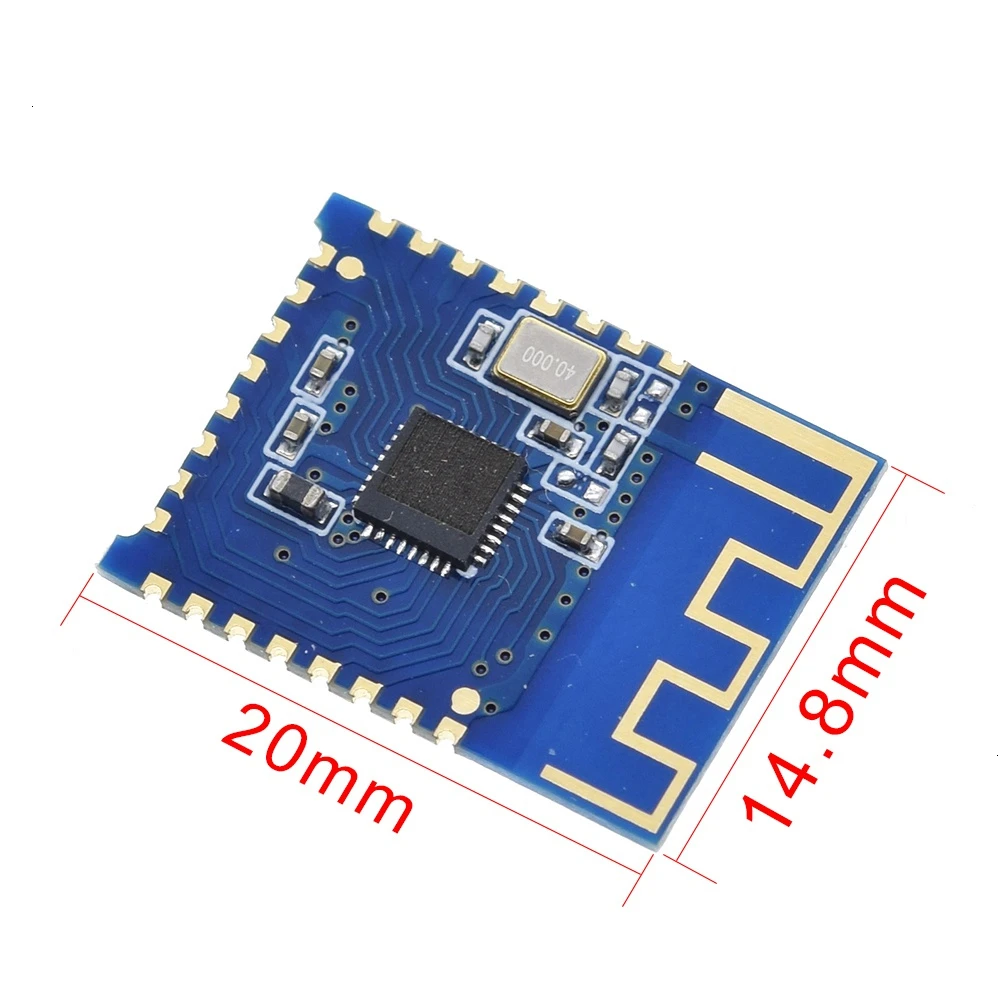

Размер модуля
19,6*14,94*1,8 мм (длина, ширина и высота)
Версия Bluetooth
BLE 5,0 (совместим с BLE4.0, BLE4.2)
Ток пробуждения
800uA (трансляция)
Светильник с режимом сна
<50uA (трансляция)
9uA (без трансляции)
Сохранение данных настройки параметров
Температура пайки SMT
<260 ℃
Пиковый ток rf-TX/RX
5 мА

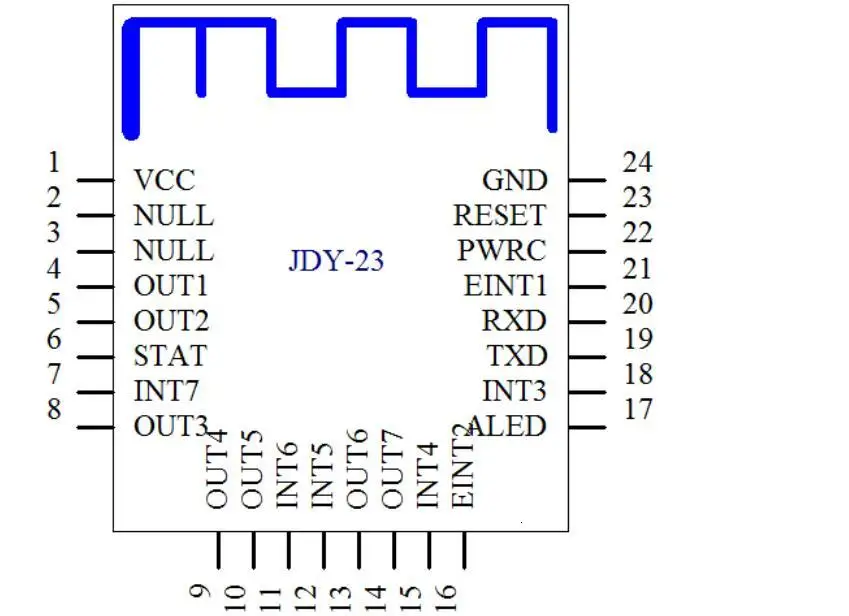

Определение штифта
Описание контактной функции
Особенности
Описание
1.
VCC
Мощность блока питания (1,8-3,6 V)
2.
NULL
Нет
3.
NULL
Нет
4.
OUTPUT1
Выходной штырь IO1 (поддержка управления через приложение высокого и низкого уровня)
5
OUTPUT2
Выходной штырь IO2 (поддержка управления через приложение с высоким и низким значением)
6
Стат
Штырь состояния подключения, подключен высоко, не подключен низко
7
INPUT7/PWM4
Режим INPUT7: для ввода pin приложение может прочитать статус этого pin-кода.
8
OUTPUT3
Выходной штырь IO3 (поддержка управления через приложение высокого и низкого уровня)
9
OUTPUT4
Выходной штырь IO4 (поддержка управления через приложение высокого и низкого уровня)
10
OUTPUT5
Выходной штырь IO5 (поддержка управления через приложение высокого и низкого уровня)
11
INPUT6/PWM3
Режим INPUT6: для ввода pin приложение может прочитать статус этого pin-кода.
12
INPUT5/PWM2
13
OUTPUT6
Выходной штырь IO6 (поддержка управления через приложение высокого и низкого уровня)
14
OUTPUT7
Выходной штырь IO7 (поддержка управления через приложение высокого и низкого уровня)
15
INPUT4
Для ввода ПИН-кода приложение может прочитать статус этого ПИН-кода.
16
EINT2
Входной pin-код прерывания (в подключенном состоянии нажмите, чтобы активно отправить статус IO в приложение)
17
ALED
Штырь индикатора вещания
18
INPUT3/PWM1
Режим INPUT3: для ввода pin приложение может прочитать статус thi pin.
19
TXD
Серийный выходной штырь (TTL уровень)
20
RXD
Серийный входной штырь (TTL уровень)
21
EINT1
Входной pin-код прерывания (в подключенном состоянии нажмите, чтобы активно отправить статус IO в приложение)
22
PWRC
23
RST
Сброс pin, активный низкий
24
GND
Мощность заземления
Последовательности
Инструкция
Эффект
Мастер/раб
По умолчанию
1.
AT + VER
Номер версии
S
JDY-23-V2.1
2.
AT + RST
Мягкий Сброс
S
-
3.
AT + DISC
При отключении команды
S
-
4.
AT + STAT
00
5
AT + MAC
MAC адрес
S
-
6
AT + BAUD
Скорость передачи данных
S
9600
7
AT + SLEEP
Сон
S
8
AT + NAME
Название трансляции
S
JDY-23
9
AT + STARTEN
Спящий режим или Пробуждение
S
0(开机唤醒)
10
AT + adwin
Интервал трансляции
S
1(200 мс)
11
AT + HOSTEN
Рабочий режим или рабочий режим IBEACON
S
0(从机)
12
AT + IBUUID
