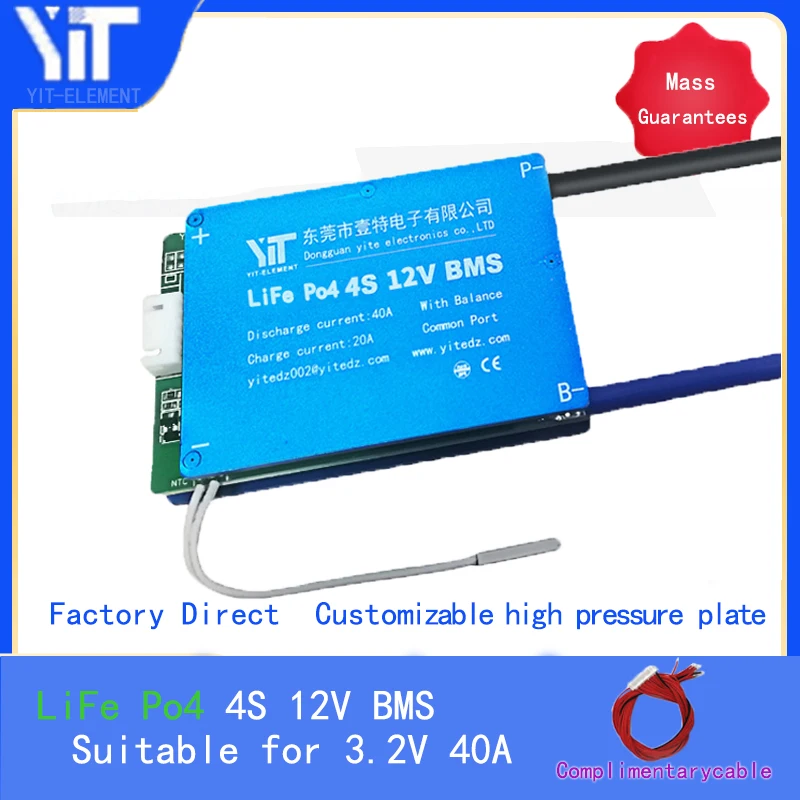

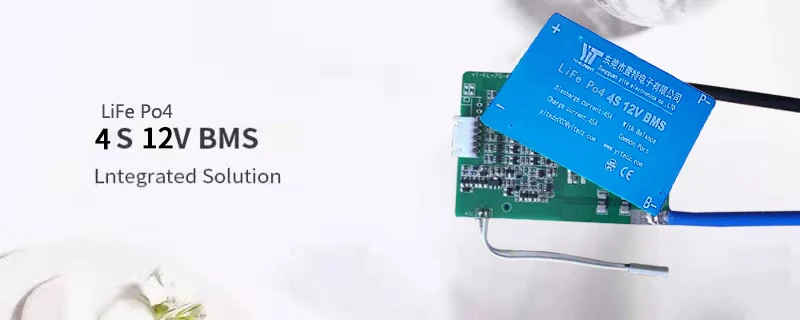

Защитная плата литиевой батареи 4S, 12 В, 3,2 в, защита от перегрузки по току, с выравниванием температуры, печатная плата BMS 15 А, 20 А, 30 А, 40 А, 50 А, 60 А

Ре

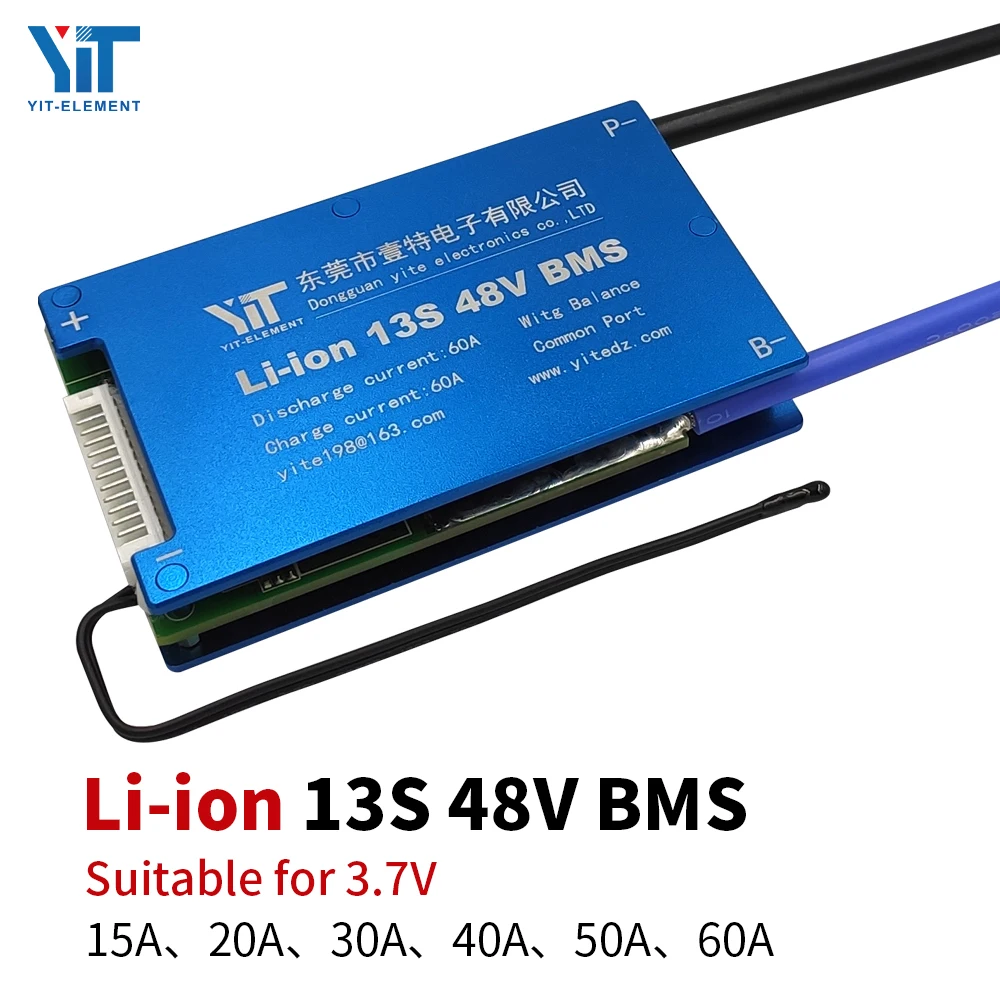

Li-Ion 3,6 V/3,7 V 13S 48V BMS

Li-Ion 3,6 V/3,7 V 10S 36V BMS

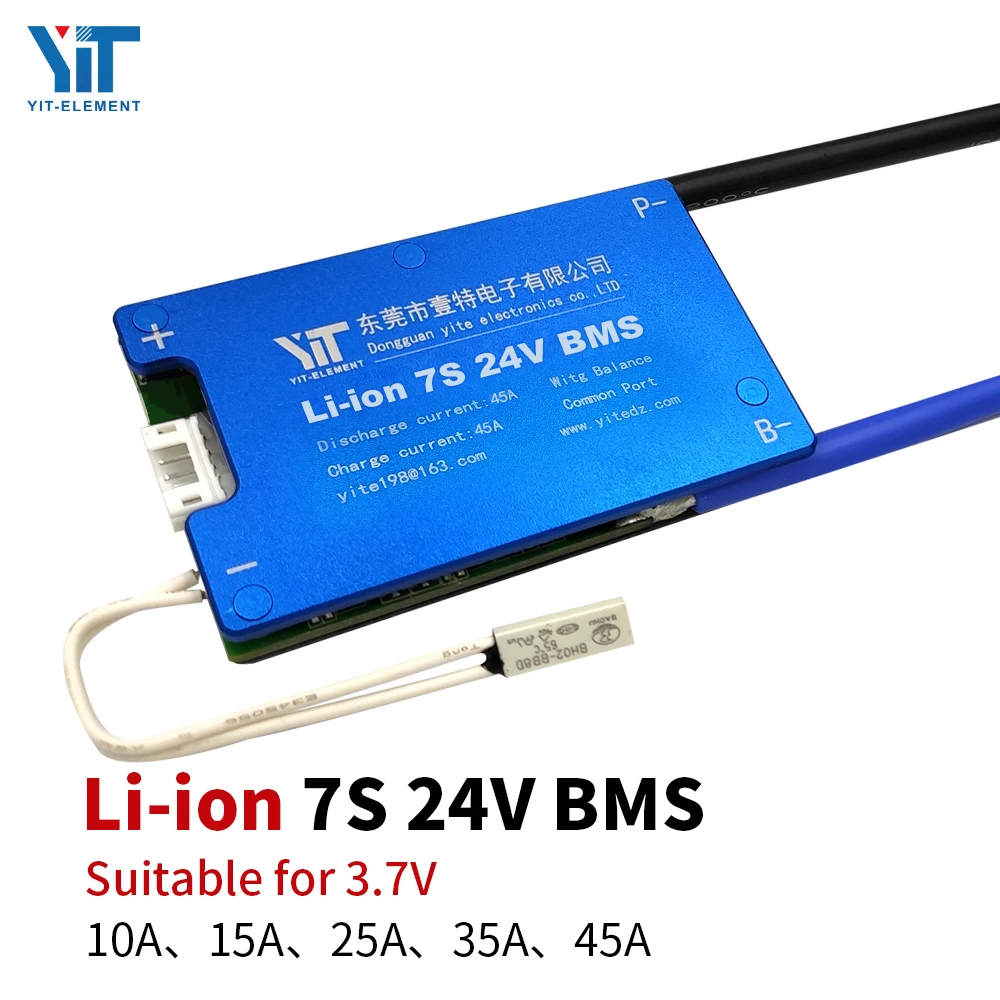

Li-Ion 3,6 V/3,7 V 7S 24V BMS

Li-Ion 3,6 V/3,7 V 16S 60V BMS

Li-Ion 3,6 V/3,7 V 14S 48V BMS

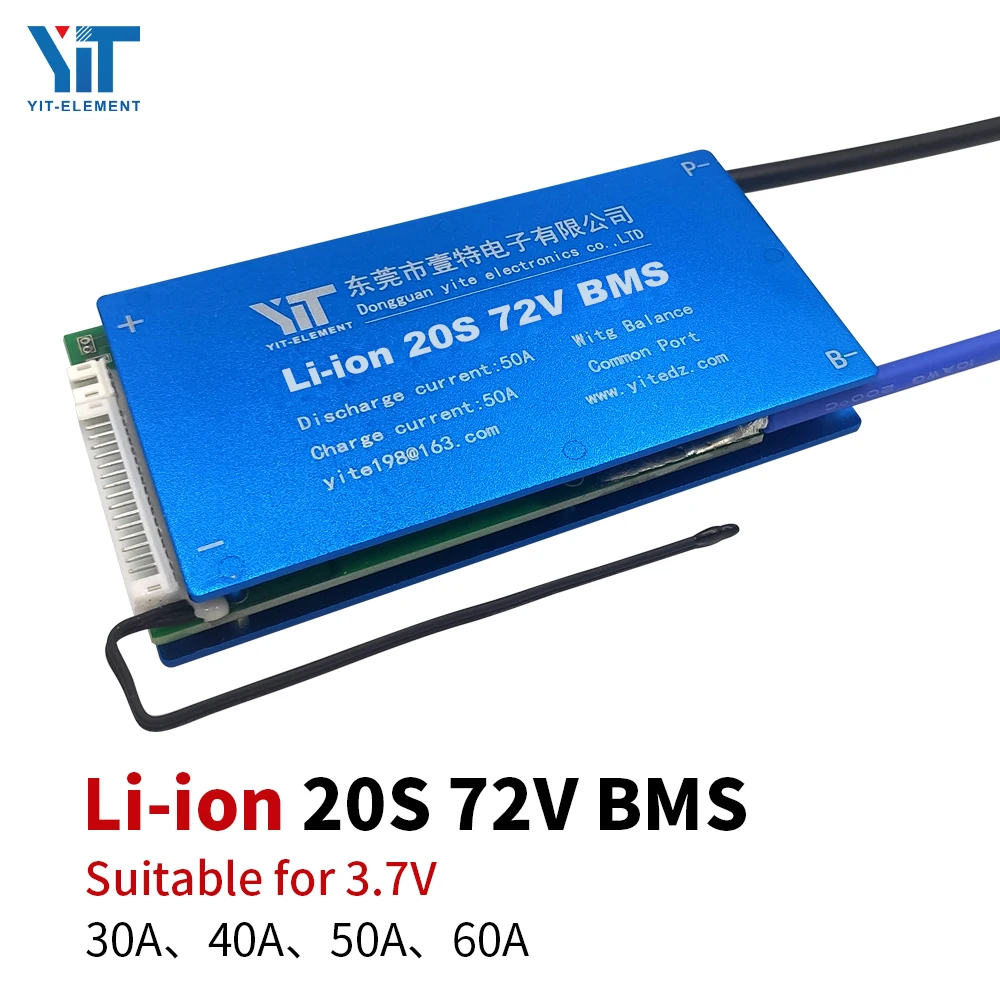

Li-Ion 3,6 V/3,7 V 20S 72V BMS

По любым вопросам, пожалуйста, свяжитесь с нами! Мы ответим в течение 1 рабочего дня или меньше.

Bms предназначен для использования батареи, различные струны не совместимы.

Например: 13S BMS, не может использоваться для 10S батареи, может использоваться только на 13S батареи.

Описание продукта:

Диапазон: Номинальное напряжение-3,2 В литиевая батарея (включая 18650, 26650, полимерный аккумулятор).

Функция: функция защиты от перезаряда, функция защиты от разрядки, функция защиты от перегрузки по току, функция защиты от короткого замыкания, функция управления балансом батареи, функция защиты от температуры.

Продукты: 7S или более принимает Zhongying интегральную схему, и 7S или менее принимает односекционную схему каскада.

Защита от высоких температур

Zhongying интегральная схема раствор

Три доказательства краски

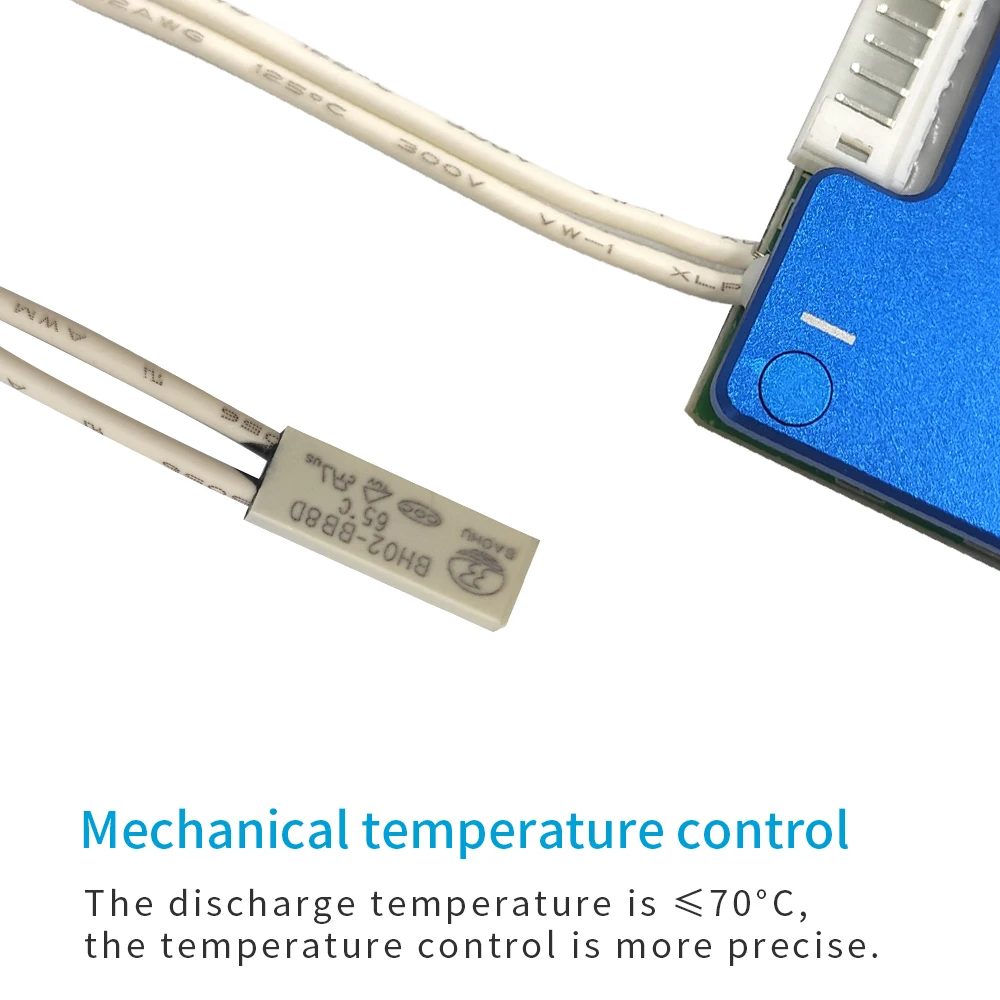

3-7S оснащен механическим температурным датчиком, который может выполнять такие функции, как защита от перезаряда и разрядки, эффективно повышая Безопасность использования батареи, И решение возможных опасностей для безопасности, вызванных термическим рассеиванием батарей.

Плата защиты реагирует точно и чутко, что имеет больше преимуществ, чем традиционные решения, экономит пространство цепи, и параметры могут быть настроены в соответствии с заказчиком для достижения функции защиты от отключения.

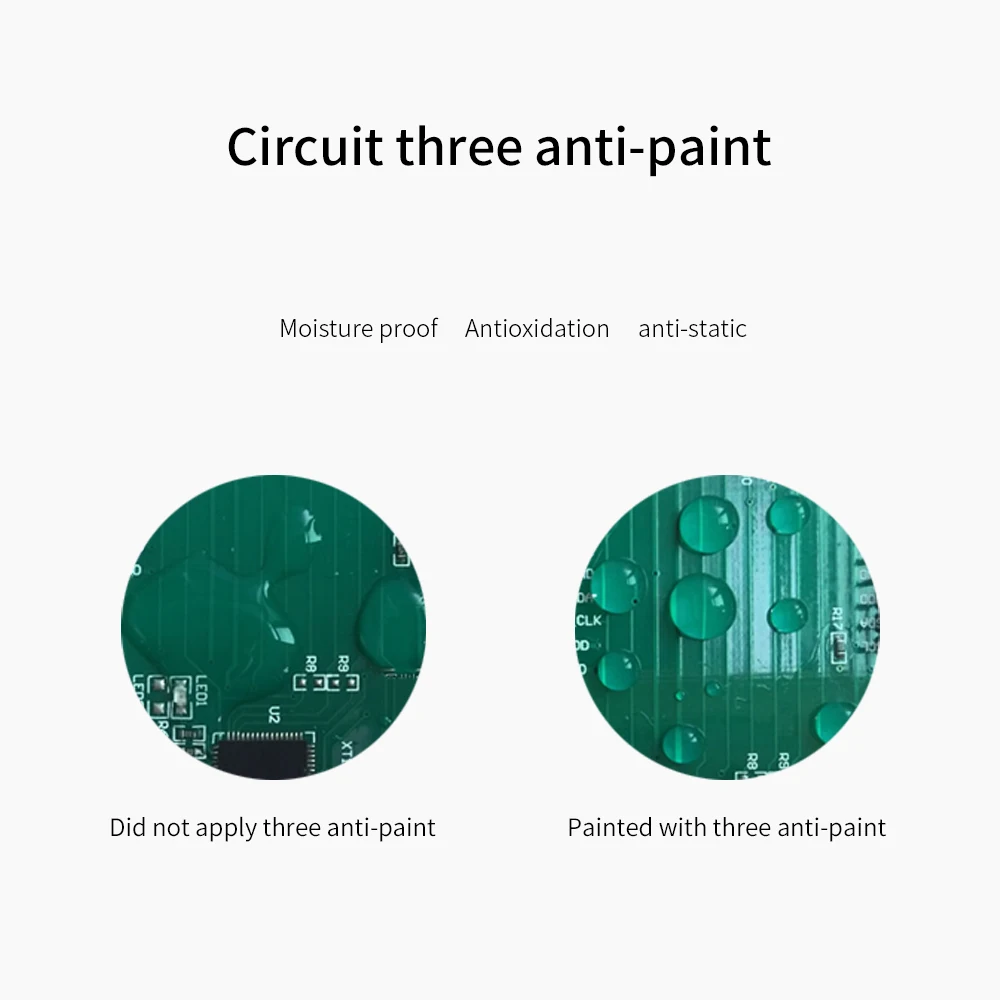

Все цепи покрыты тремя антикрасками, которые могут эффективно предотвратить электростатическое повреждение, предотвратить короткое замыкание, вызванное влажными средами, предотвратить окисление воздуха и продлить срок службы.

Новый класс MOS

Сильный рассеивания тепла

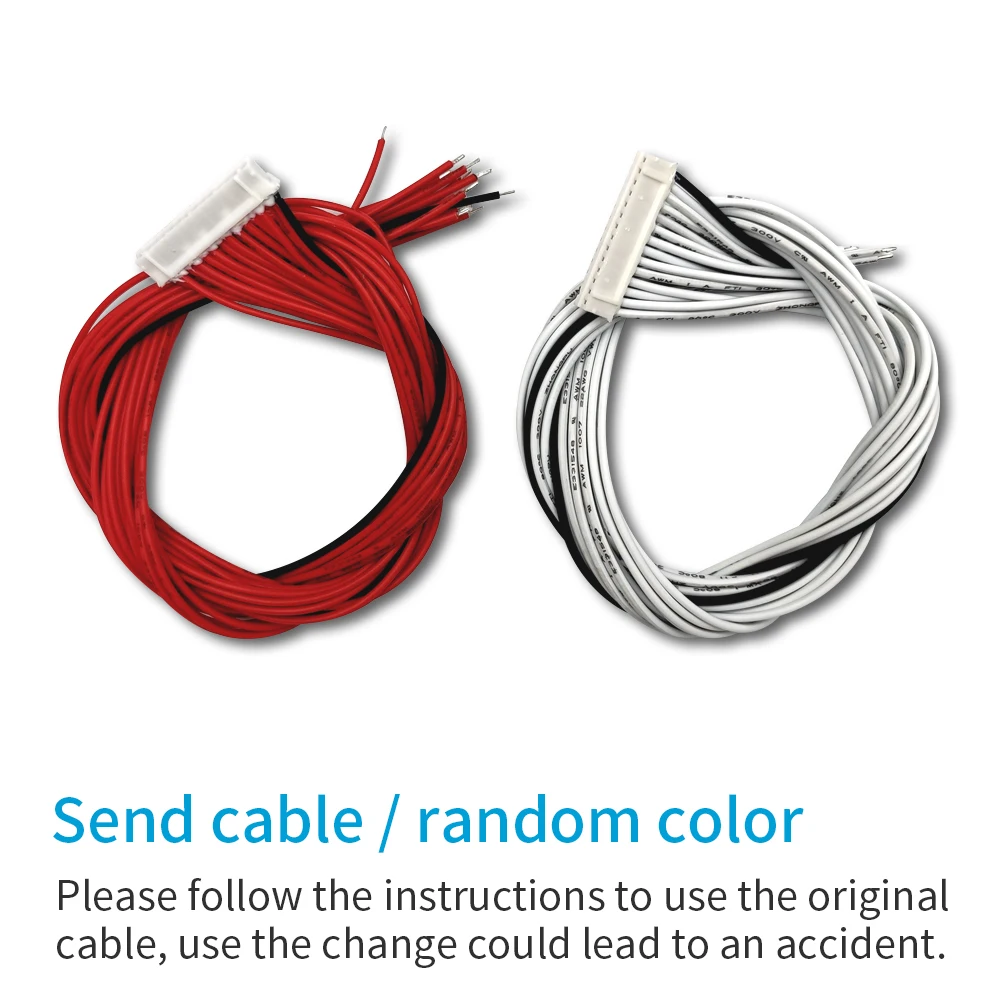

Отправить соединительный кабель

Использование AVIC MOS может обеспечить качество продукции, низкое внутреннее сопротивление во время разрядки, и низкое повышение температуры во время длительного разряда, не влияет на выход батареи, делая контроль более безопасным.

Теплоотвод анодирован, а Теплопроводящий силикагель амортизирует для повышения эффективности отвода тепла. Конструкция прозрачная и имеет лучшую температурную среду, чем Герметичный тип. Длительная разрядка не влияет на производительность.

Белый и красный цвета отправляются случайным образомЕЭффект.

Зарядка

Ток зарядки: такой же, как и непрерывный ток

Напряжение при зарядке:14,8 V

Защита от перезарядки защиты

Напряжение обнаружения перезаряда: 3,7 В ± 0,05 В

Напряжение перезарядки: 3,6 В ± 0,05 В

Задержка защиты от перезаряда: 600uS

Защита от разрядки

Напряжение защиты от разрядки: 2,2 В ± 0,1 в

Напряжение от разрядки: 2,5 В ± 0,1 в

Задержка обнаружения разрядки: 600uS

Баланс

Напряжение обнаружения баланса: 3,55 в

Сбалансированное напряжение выпуска: 3,55 в

Ток баланса: 35мА ± 5ма

Защита от разрядки

Мгновенный ток: непрерывный ток * 2,5

Задержка обнаружения перегрузки по току: 600uS

Напряжение обнаружения разрядки: 100 мВ

Состояние защиты от перегрузки по току: Отключение нагрузки

Защита от короткого замыкания

Состояние защиты от короткого замыкания: внешняя нагрузка короткого замыкания

Задержка обнаружения короткого замыкания: 600uS

Состояние защиты от короткого замыкания: Отключение нагрузки

Защита от перегрева

Температура зарядки:≤ 65 ℃

Температура нагнетания:≤ 65 ℃

Защита от температурного контроля: в пределах рабочей температуры

Внутреннее сопротивление

Сопротивление основной цепи: ≤ 10 МОм

Само электроэнергии потребляют

Рабочий ток: ≤ 100uA

Ток сна (при переразрядке батареи):≤ 20uA

Рабочая температура

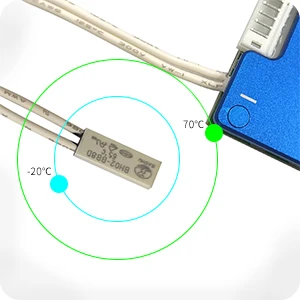

Диапазон температур:-20 ℃/+ 80 ℃

Используйте последовательность операций:

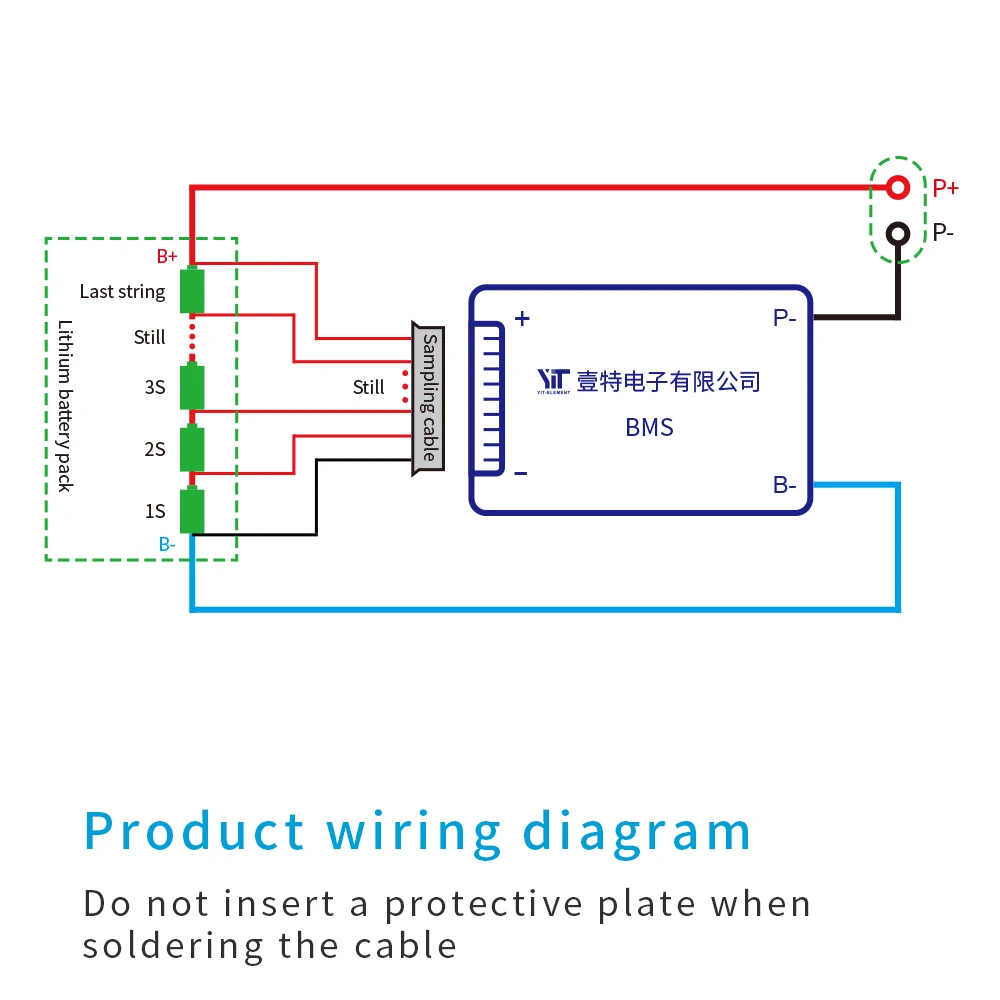

1. Кабель начинается от черного тонкого провода, соединяющего B-, второй провод (тонкий красный провод) соединен с положительным полюсом первого аккумулятора, И положительный полюс каждой батареи подключается по-разному, пока последний красный провод не подключен к B +;

2. После подключения кабеля не вставляйте штекер непосредственно в BMS. Измерьте напряжение между двумя прилегающими металлическими клеммами на задней стороне вилки. Если напряжение terpolymer battery должно быть от 2,8 В до 4,2 в, литий-железо-батарея должна быть от 2,5 В до 3,65 в.

3. После корректной последовательности проводки и подтверждения напряжения вставьте гнездо BMS.

4. Защитная доска B line (синяя Толстая линия) подключена к отрицательному полюсу аккумуляторного блока.

5. После завершения проводки Измерьте, Равны ли общее напряжение аккумуляторного блока и общее напряжение, проходящее через BMS. Если они отличаются, проверьте еще раз в соответствии с вышеуказанной последовательностью подключения.

Советы

Плата защиты аккумуляторной батареи, которая является полуфабрикатом электронных продуктов, является изнашивающейся частью в случае неправильного использования.

Если вы не понимаете, как использовать его, пожалуйста, внимательно прочитайте руководство или обратитесь в службу поддержки клиентов. При любом неправильном использовании будет выгореть передний резистор для выборки. Мы не принимаем такие споры о повреждении клиента. Пожалуйста, не покупайте, если вы возражаете.

Советы

Электронный переключатель, формируемый защитной платой через MOS, из-за индукции напряжения и низкого внутреннего сопротивления MOS, некоторое виртуальное напряжение отображается, когда он выключен. Это напряжение не может использоваться, и не будет искры, даже если есть короткое замыкание. Если вас это не устраивает, не покупайте.

Меры предосторожности

1. Платы защиты литиевой батареи различных напряжений платформы не могут быть смешаны. Например, железно-литиевые батареи не могут использовать защитную панель тернарных батарей;

2. Параметры конструкции и условия использования должны быть выполнены во время использования;

3. Ток зарядки и разрядки не должен превышать номинальное значение;

4. Пожалуйста, используйте защитную пластину в пределах указанной рабочей температуры и обеспечить хорошее рассеивание тепла вокруг защитной пластины;

5. Не разбирайте и не меняйте компоненты защитной доски самостоятельно;

6. Избегайте контакта между теплоотводом и сердечником батареи и никелевой полосой во время сборки.
