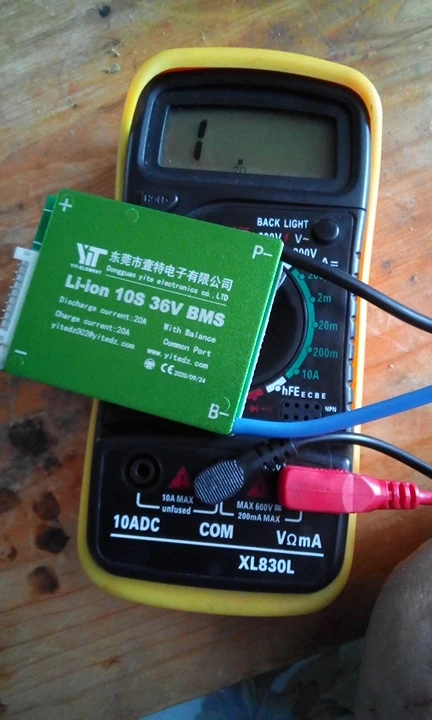

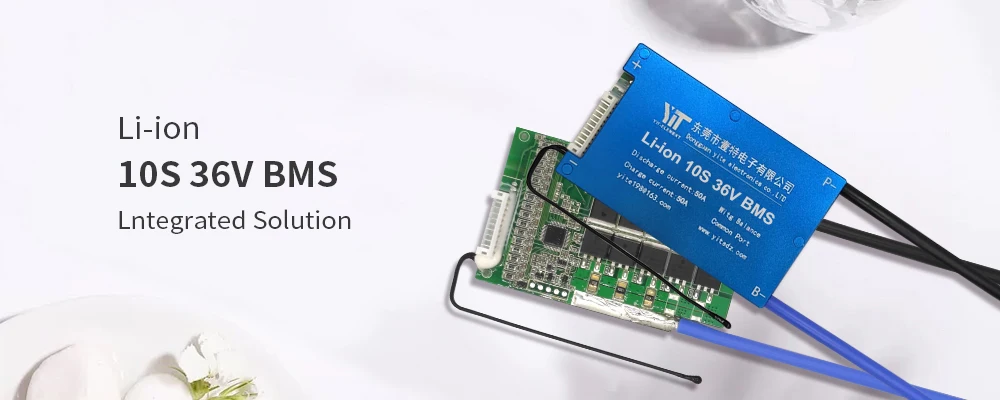

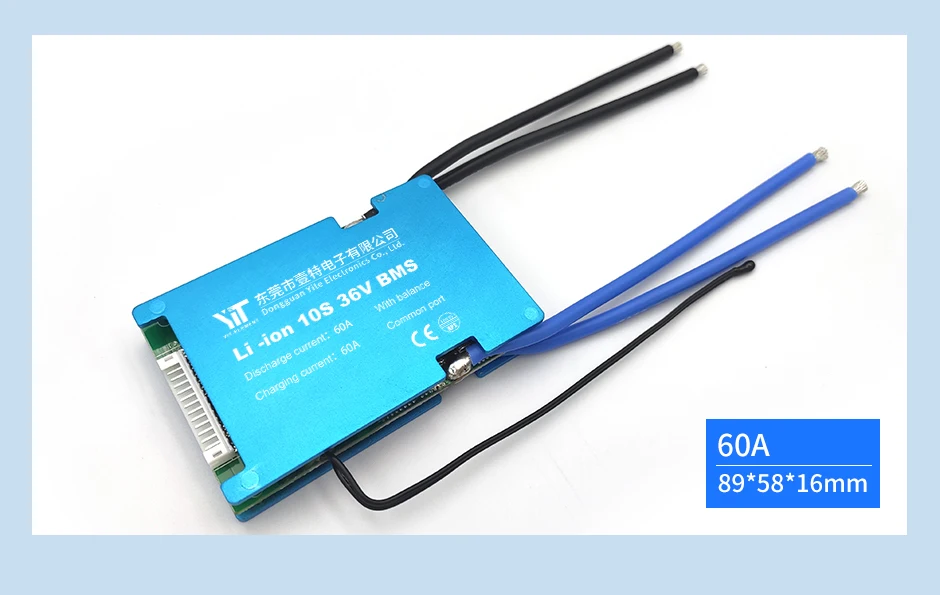

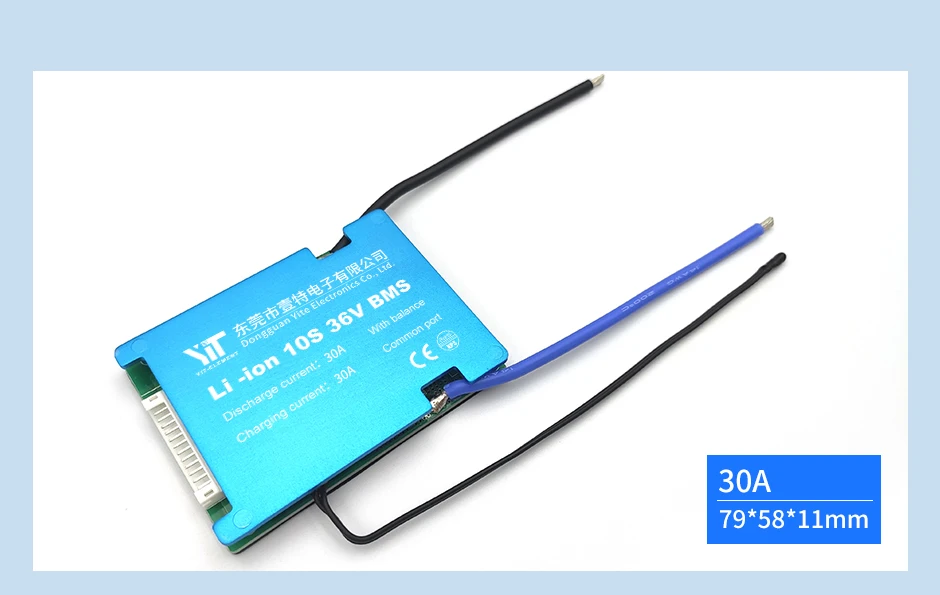

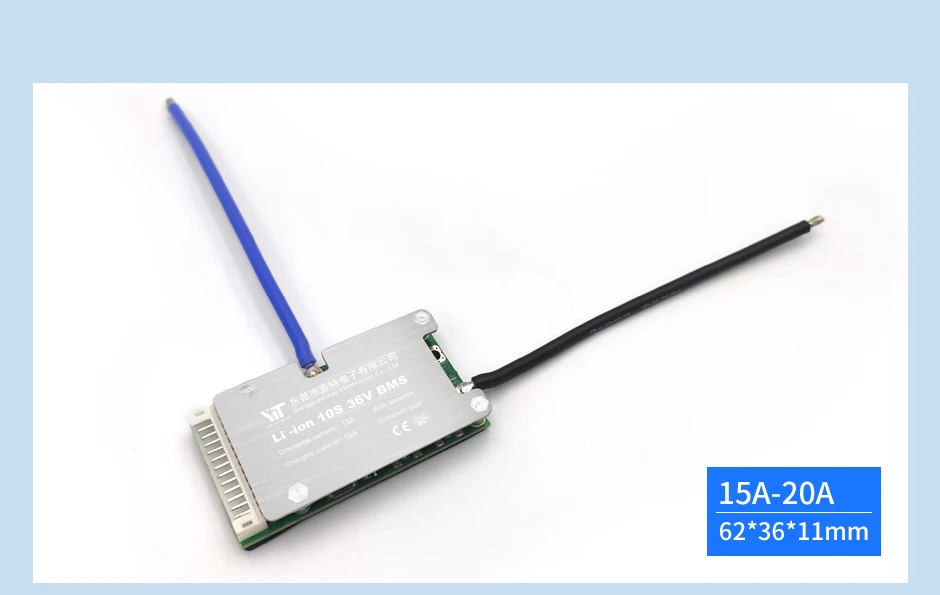

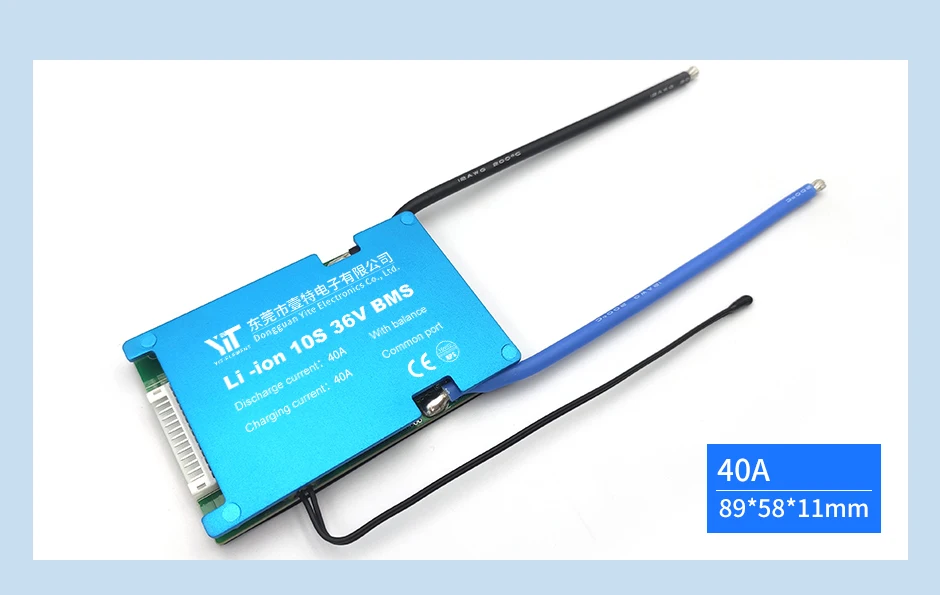

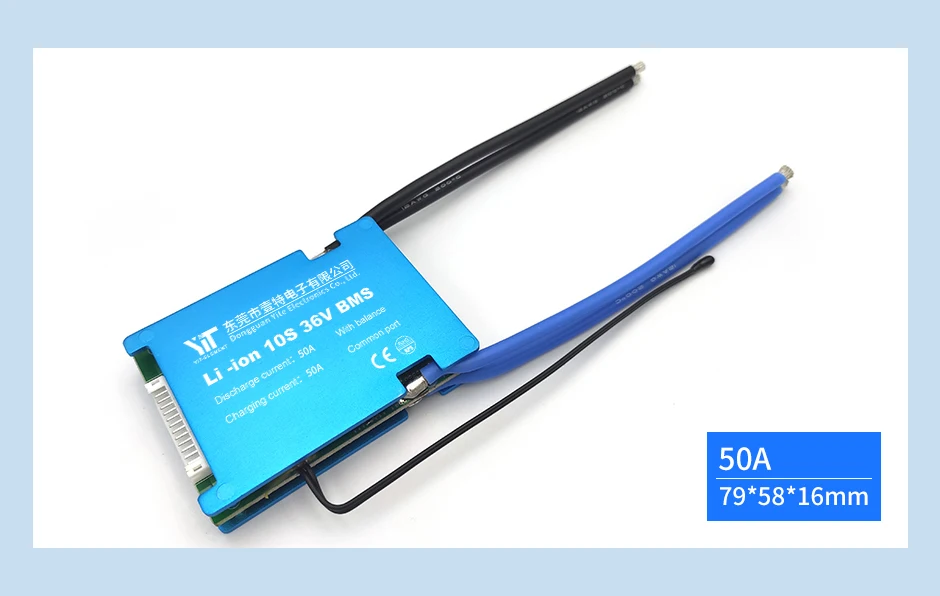

Защитная плата для литий-ионных аккумуляторов 3,6 В3,7 в 10S 36 в BMS для электрического скутера со сбалансированным контролем температуры

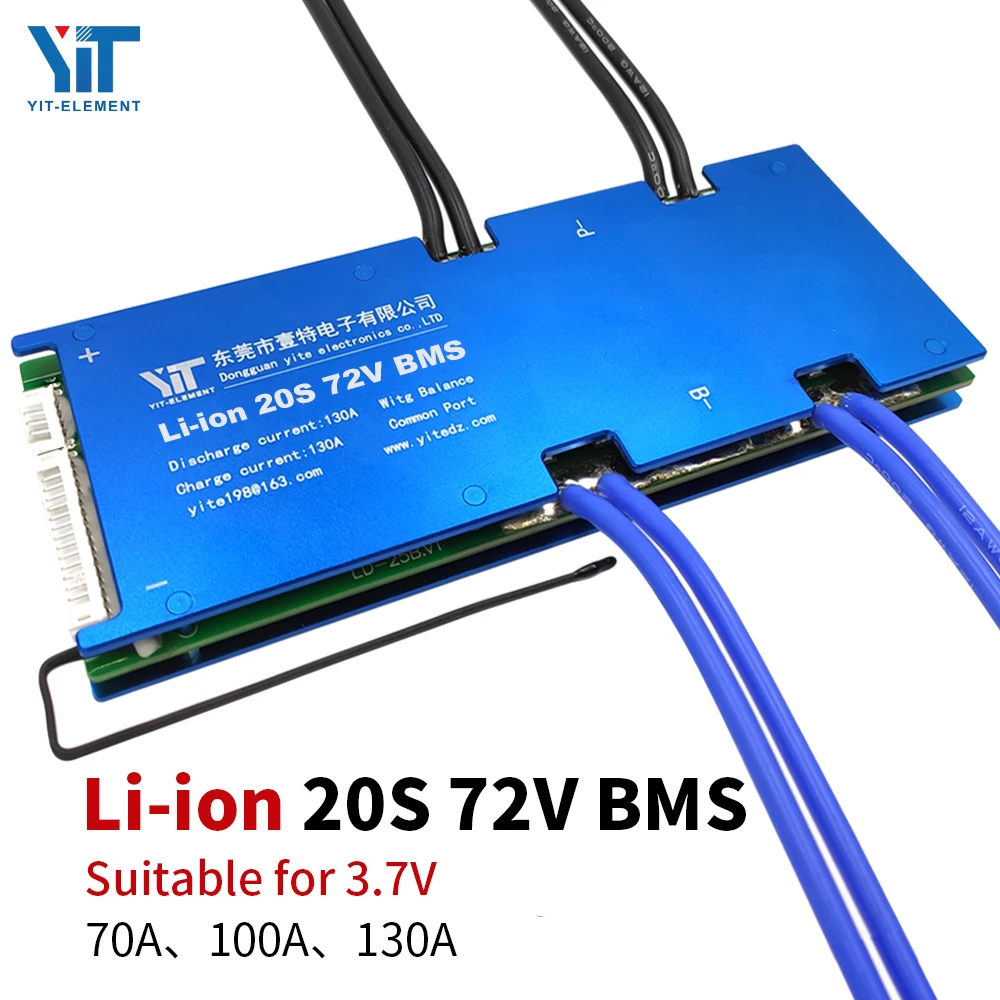

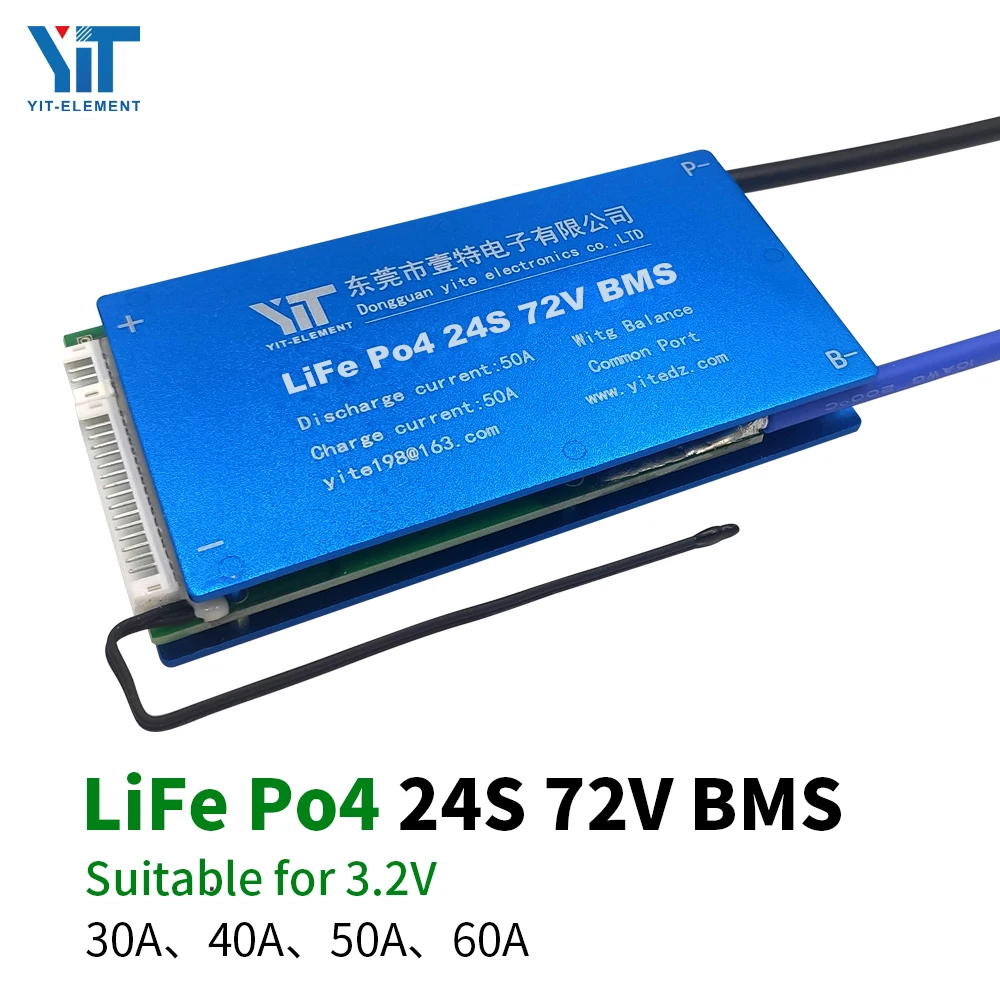

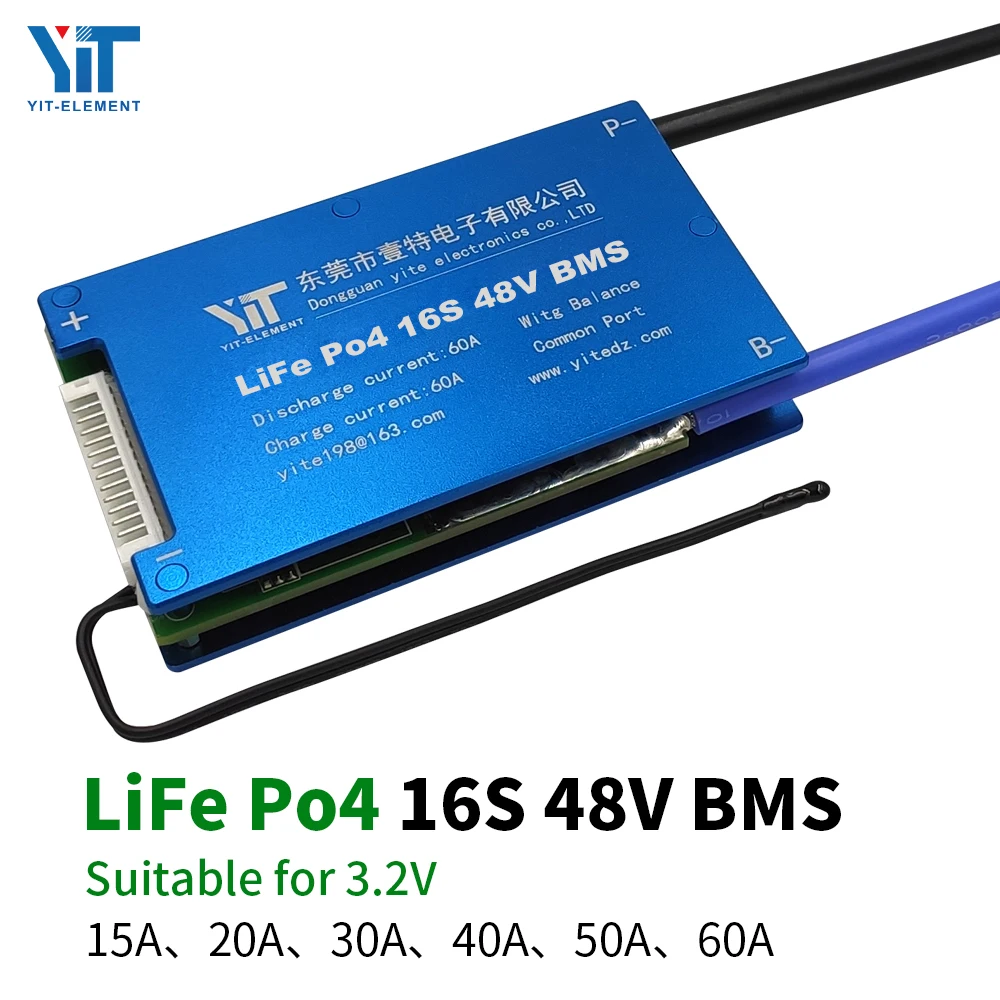

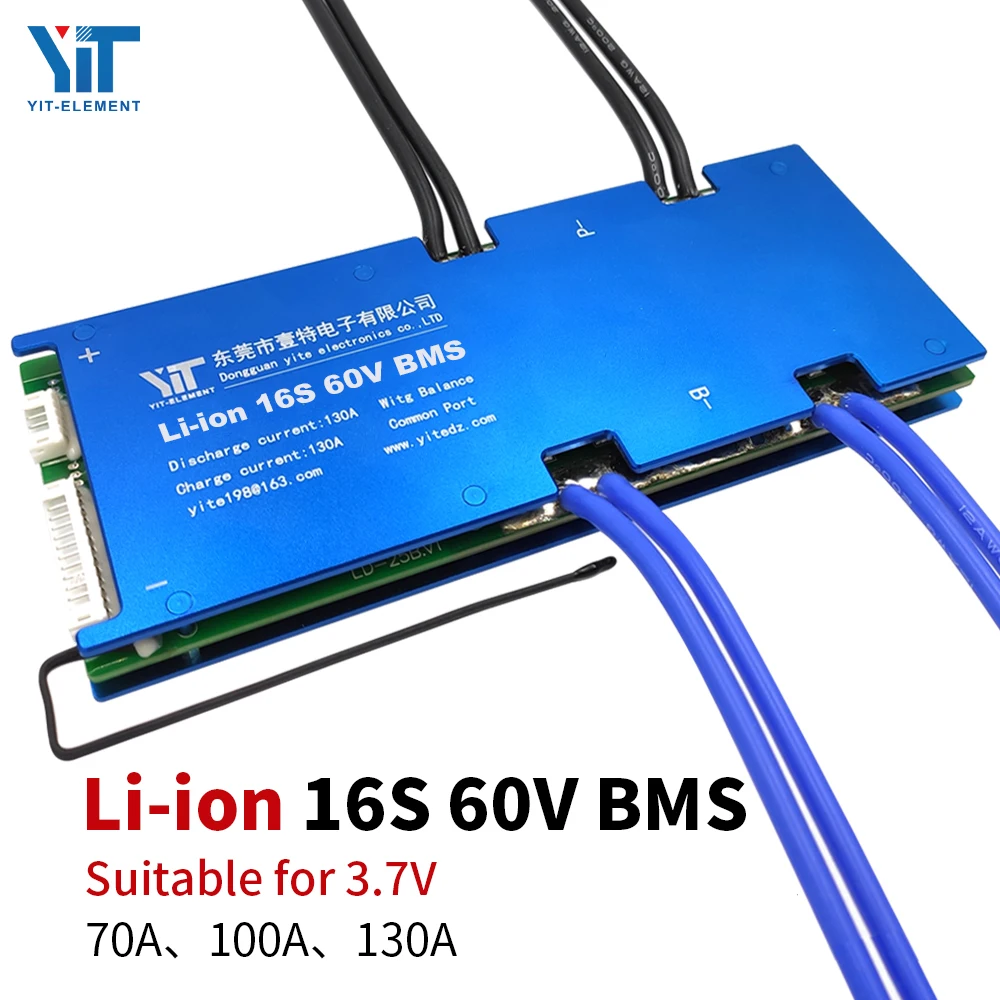

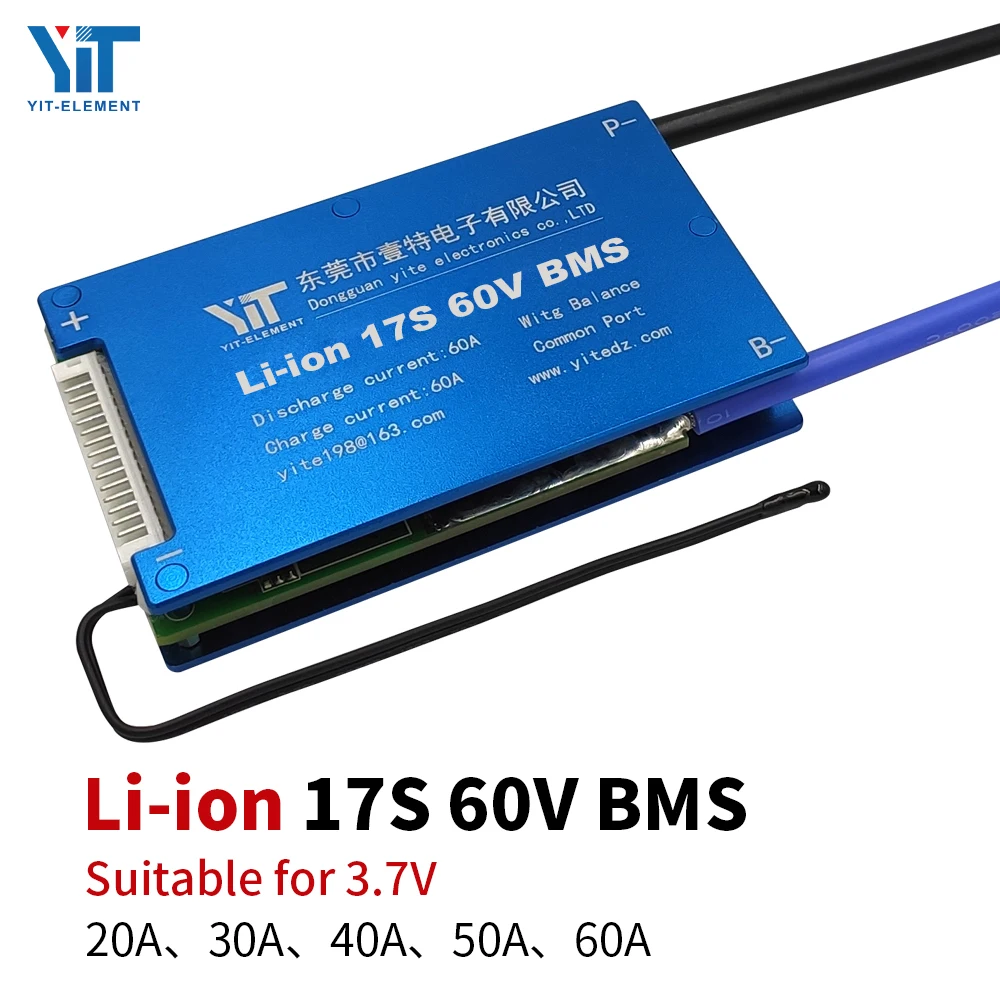

Рекомендую Li-Ion 3,6 V/3,7 V 20S 72V BMS Li-Ion 3,6 V/3,7 V 17S 60V BMS LiFe Po4 3,2 V 13S 48V BMS Li-Ion 3,6 V/3,7 V 14S 60V BMS LiFe Po4 3,2 V 15S 48V BMS LiFe Po4 3,2 V 24S 72V BMS

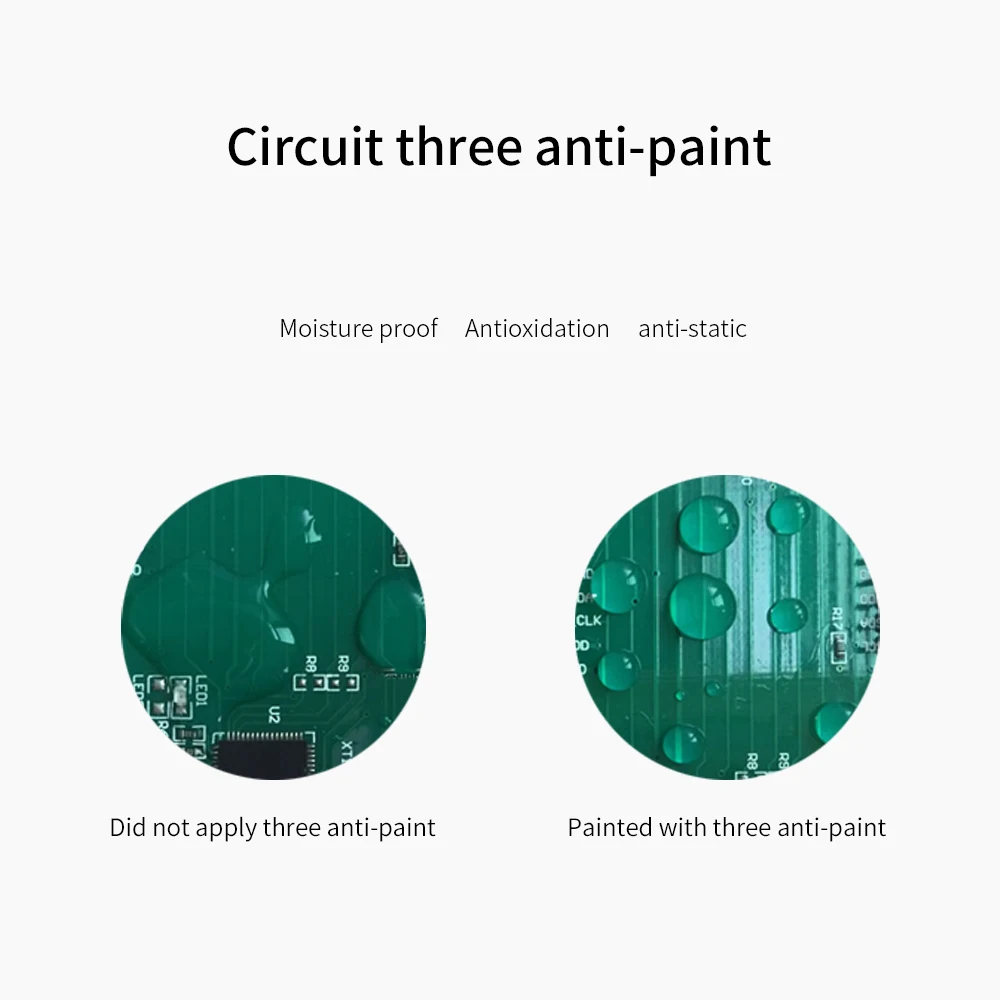

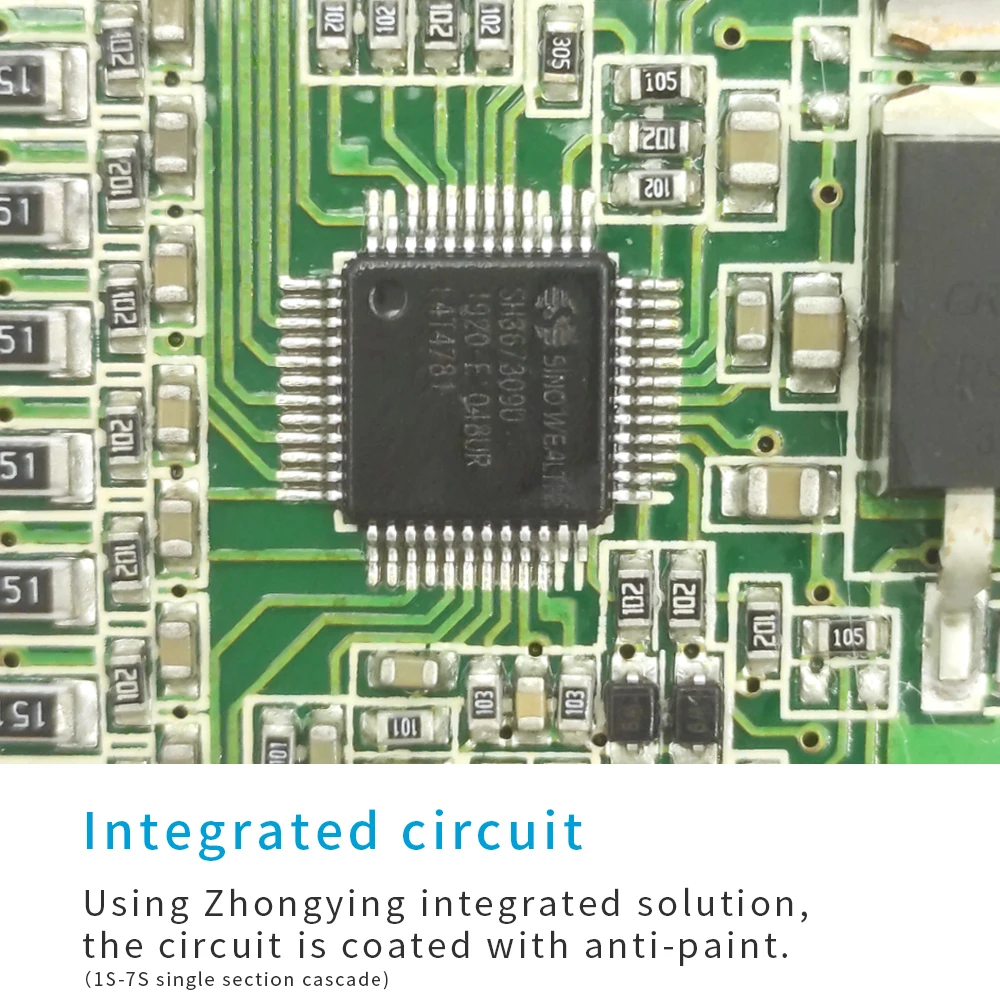

Стол для тела tbody tr td { Семейство шрифтов: стандартный размер CN Regular; } Стол для тела tbody tr td { Семейство шрифтов: стандартный размер CN Regular; Цвет: #000000; } Температурная защита Решение для интегральной схемы Zhongying Трехслойная краска 8S-24S оснащен контролем температуры NTC для достижения таких функций, как защита от температуры зарядки и защита от температуры разряда, эффективно повышая Безопасность использования аккумулятора, И устранение потенциальных угроз безопасности, вызванных тепловым разрядом батарей. Плата защиты реагирует точно и чутко, что имеет больше преимуществ, чем традиционные решения, экономит пространство в цепи, а параметры можно регулировать в соответствии с настройками клиента для достижения функции защиты от отключения. Все цепи покрыты тремя антикрасками, которые могут эффективно предотвратить электростатическое повреждение, предотвратить короткие замыкания, вызванные влажной средой, предотвратить окисление воздуха и продлить срок службы. Новый класс A MOS Сильное рассеивание тепла Отправить соответствующий кабель Использование AVIC MOS обеспечивает качество продукции, низкое внутреннее сопротивление во время разряда и низкое повышение температуры во время длительного разряда, не влияя на выходную мощность аккумулятора, что делает управление более безопасным. Радиатор анодирован, а Теплопроводящий силикагель смягчен для повышения эффективности отвода тепла. Структура прозрачная и имеет более высокую температуру, чем у герметичного типа. Длительный разряд не влияет на производительность. Белый и красный цвета отправляются случайным образом с thЕ жеЭффект.

Зарядка

Ток заряда: такой же, как постоянный ток

Напряжение зарядки: 42,5 в

Защита от перезарядки

Напряжение обнаружения перезаряда: 4,25 ± 0,05 В

Напряжение выпуска перезаряда: 4,15 ± 0,05 В

Задержка защиты от перезарядки: 600 мкс

Защита от переразряда

Напряжение защиты от переразряда: 2,7 ± 0,1 в

Напряжение сброса разряда: 3 ± 0,05 В

Задержка обнаружения переразряда: 600 мкс

Баланс

Напряжение определения баланса: 4,18 в

Сбалансированное напряжение выпуска: 4,18 в

Балансный ток: 35 мА ± 5 мА

Защита от перегрузки по току

Мгновенный ток: постоянный ток * 2,5

Задержка обнаружения перегрузки по току: 600 мкс

Напряжение обнаружения перегрузки по току: мВ

Состояние сброса защиты от перегрузки по току: Отключение нагрузки

Защита от короткого замыкания

Условия защиты от короткого замыкания: короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания: 600 мкс

Защита от короткого замыкания условие выпуска: Отключение нагрузки

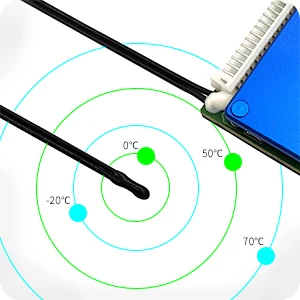

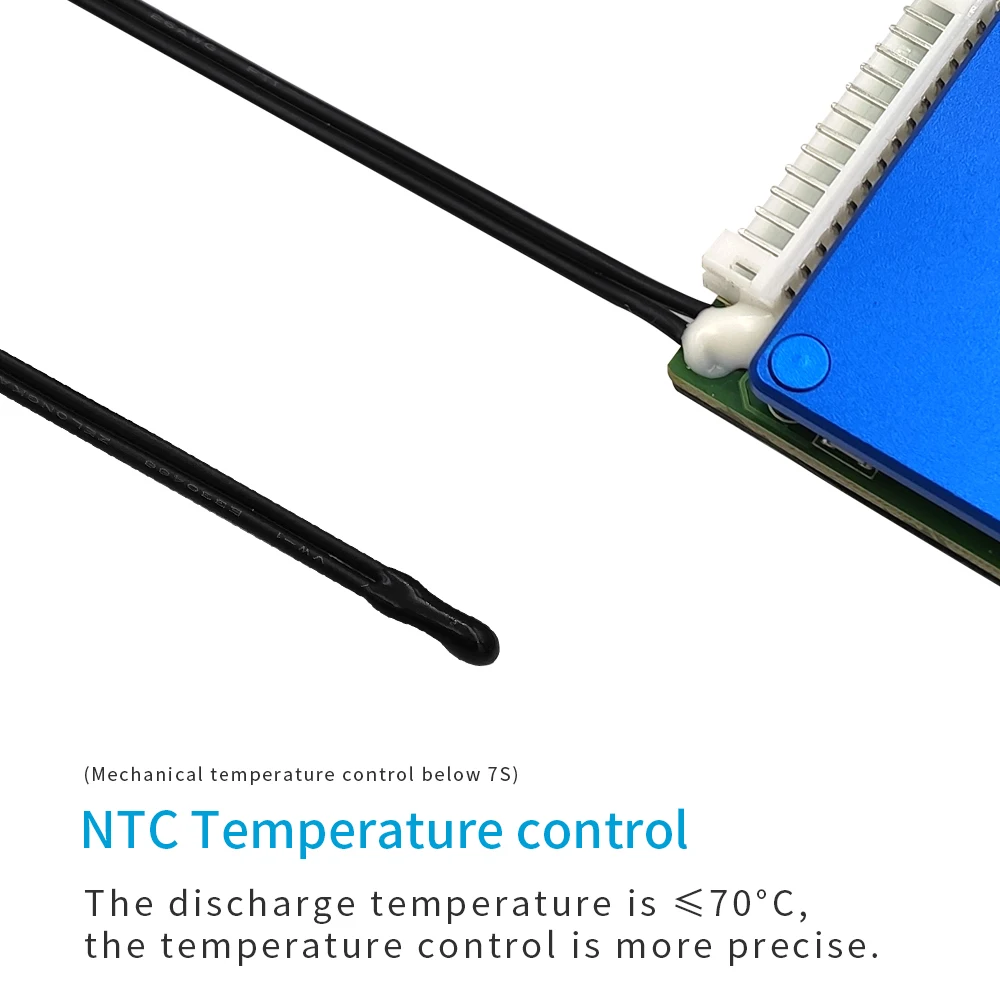

Температурная защита

Температура зарядки: -20 ℃ ~ 55 ℃

Температура разряда: -20 ℃ ~ 70 ℃

Снимает защиту от контроля температуры: в пределах рабочей температуры

Внутреннее сопротивление

Сопротивление включения главной цепи: ≤ 10 МОм

Самопотребление электроэнергии

Рабочий ток: ≤ 100 мА

Спящий ток (когда аккумулятор разряжен):≤ 20 мА

Рабочая температура

Диапазон температур:-20 ℃/+ 80 ℃

Используйте последовательность операций:

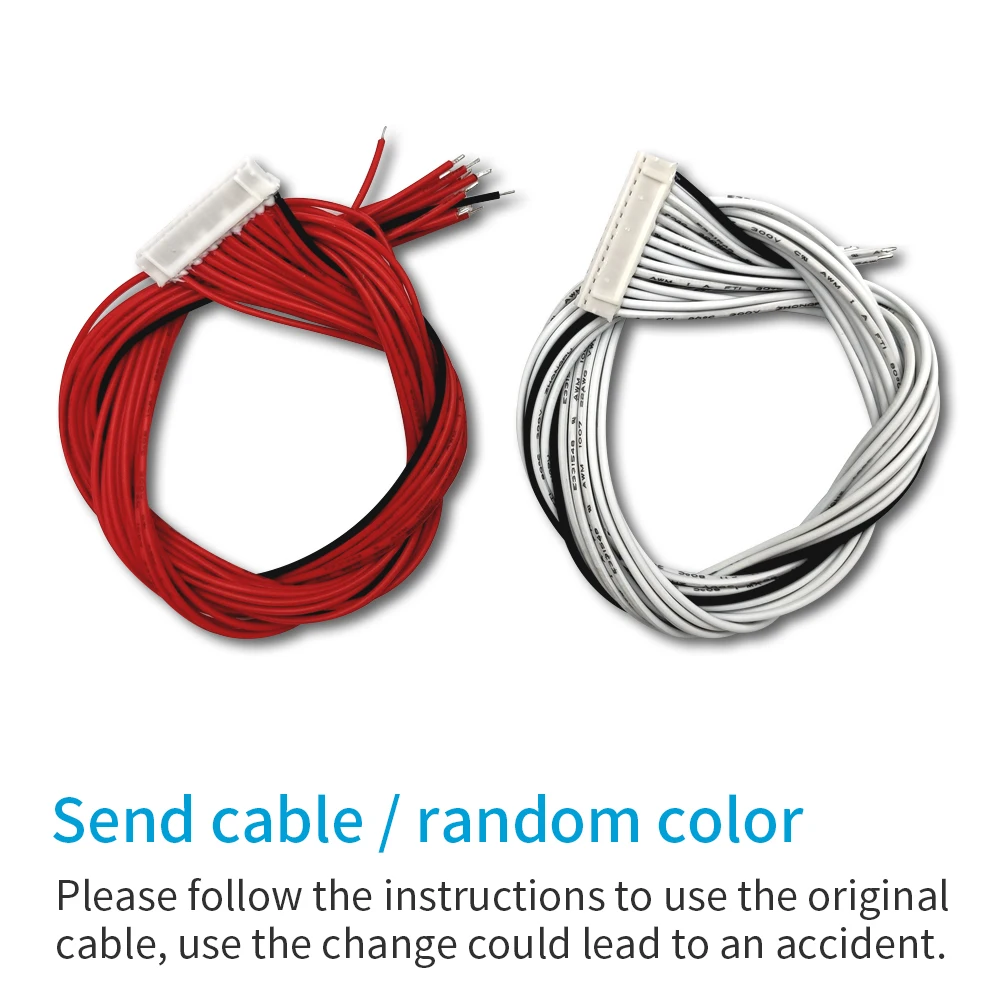

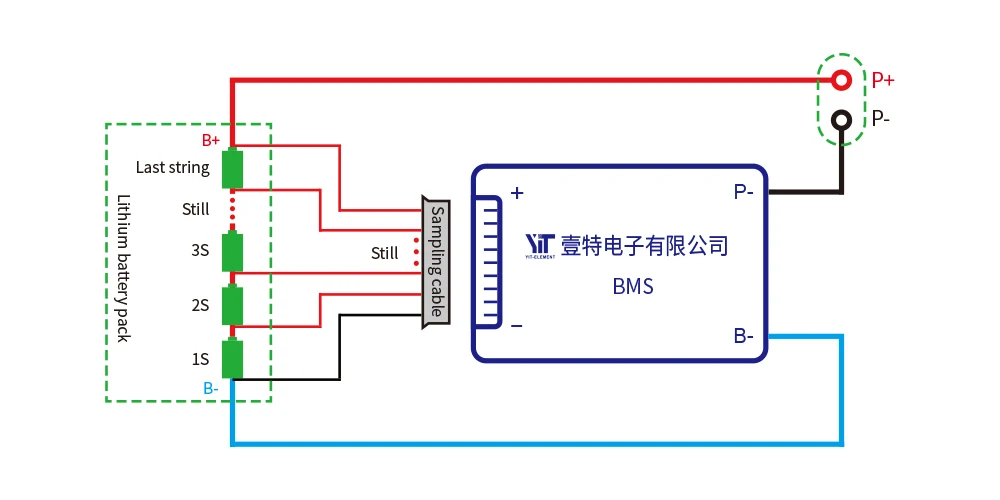

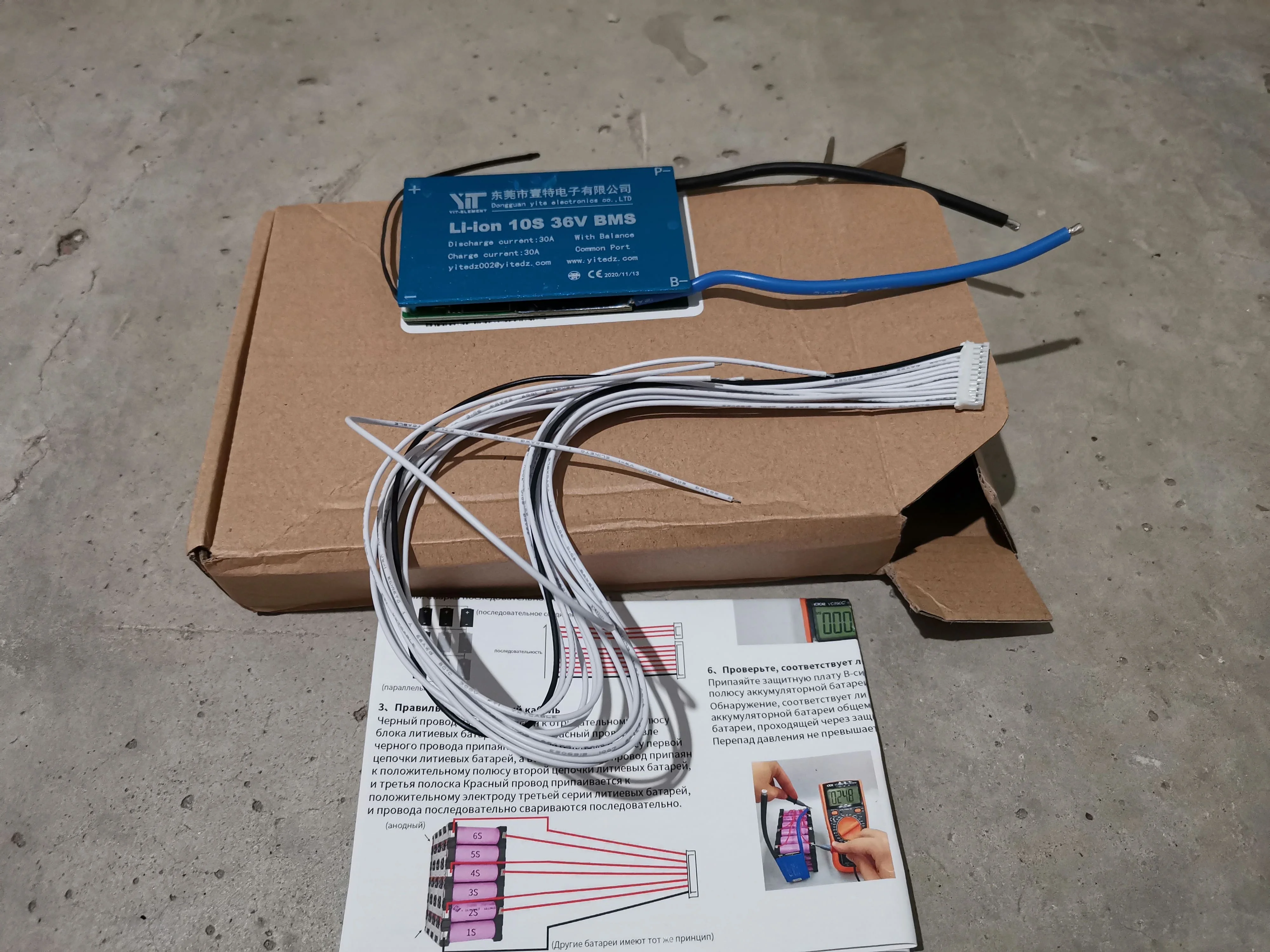

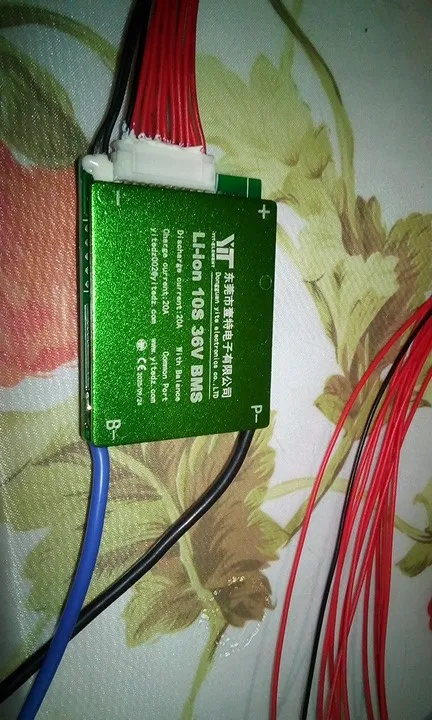

1. Кабель начинается с черного тонкого провода, соединяющего B-, второй провод (тонкий красный провод) Подключается к положительному полюсу первой батареи, И положительный полюс каждой батареи подключается по очереди, пока последний красный провод не подключится к B +;

2. После подключения кабеля не вставляйте штекер непосредственно в BMS. Измерьте напряжение между каждыми двумя прилегающими металлическими клеммами на обратной стороне вилки. Если напряжение полимерной батареи должно быть от 2,8 В до 4,2 в, железо-литиевая батарея должна быть от 2,5 в до 3,65 в.

3. После правильной последовательности подключения и подтверждения напряжения вставьте гнездо BMS.

4. Защитная плата B line (синяя Толстая линия) подключена к отрицательному полюсу аккумуляторного блока.

5. После завершения проводки Измерьте, Равны ли общее напряжение аккумуляторного блока и общее напряжение, проходящее через BMS. Если они отличаются, проверьте еще раз в соответствии с вышеуказанной последовательностью проводки.

Советы

Защитная плата аккумуляторного блока, являющаяся полуфабрикатом электронных изделий, является износостойкой частью в случае неправильного использования.

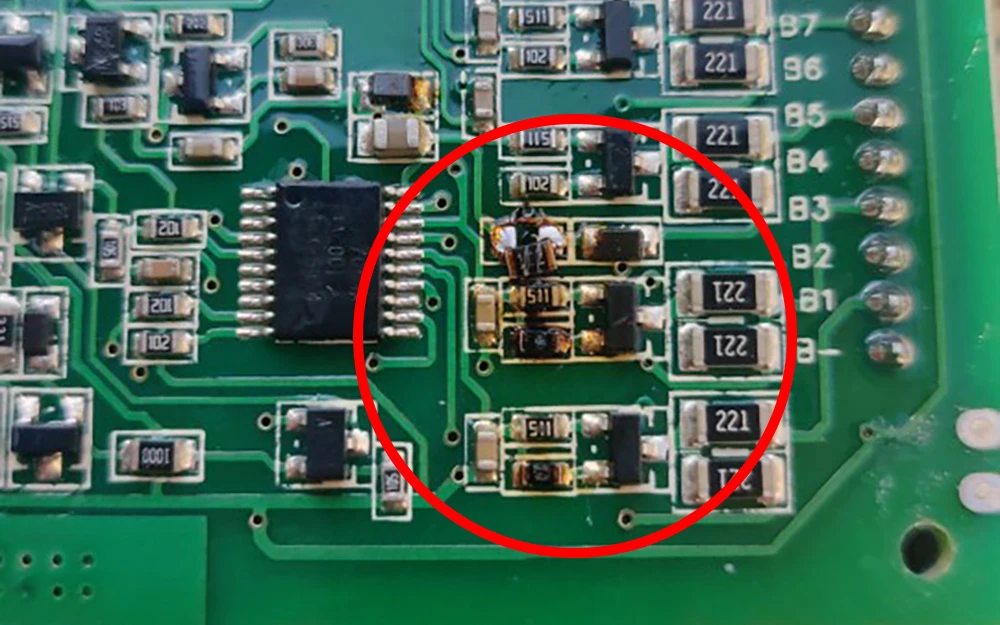

Если вы не понимаете, как им пользоваться, внимательно прочтите руководство или обратитесь в службу поддержки клиентов. При любом неправильном использовании сгорит передний резистор выборки. Мы не принимаем такие споры о повреждении клиента. Пожалуйста, не покупайте, если вы возражаете.

Советы

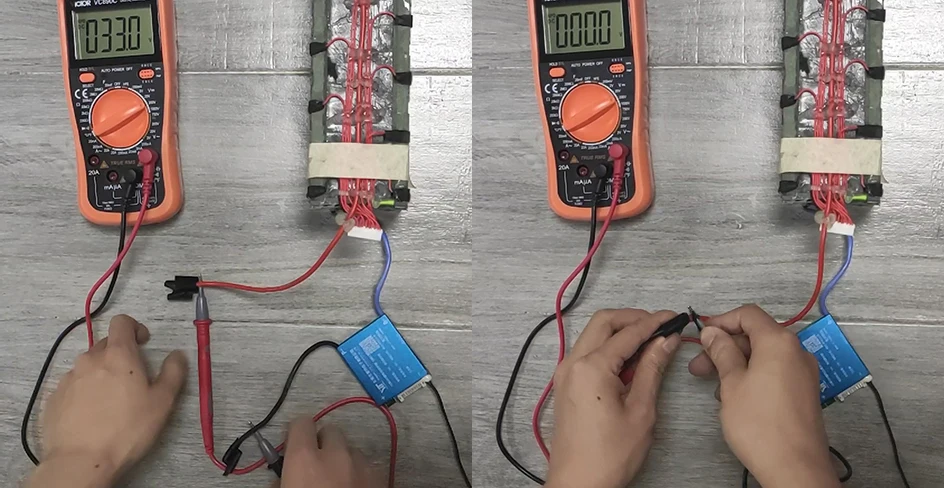

Электронный переключатель, сформированный платой защиты через MOS, из-за индукции напряжения и низкого внутреннего сопротивления MOS, некоторое виртуальное напряжение появляется, когда он выключен. Это напряжение нельзя использовать, и искры не будет даже при коротком замыкании. Если вы возражаете, не покупайте.

Меры предосторожности

1. Платы защиты литиевой батареи разных платформ напряжения нельзя смешивать. Например, железо-литиевые батареи не могут использовать защитную плату тройных батарей;

2. Во время использования необходимо соблюдать конструктивные параметры и условия использования;

3. Токи зарядки и разрядки не должны превышать номинальное значение;

4. Пожалуйста, используйте защитную пластину в пределах указанной рабочей температуры и Обеспечьте хорошую среду рассеивания тепла вокруг защитной пластины;

5. Не разбирайте и не меняйте компоненты защитной платы самостоятельно;

6. Избегайте контакта между радиатором и сердечником аккумулятора и никелевой лентой во время сборки.
