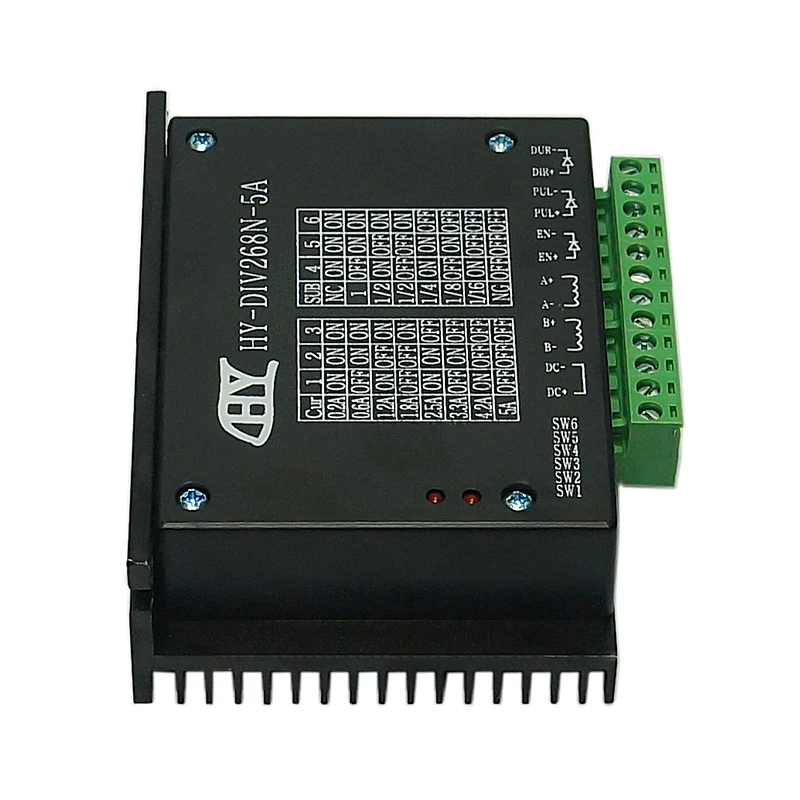

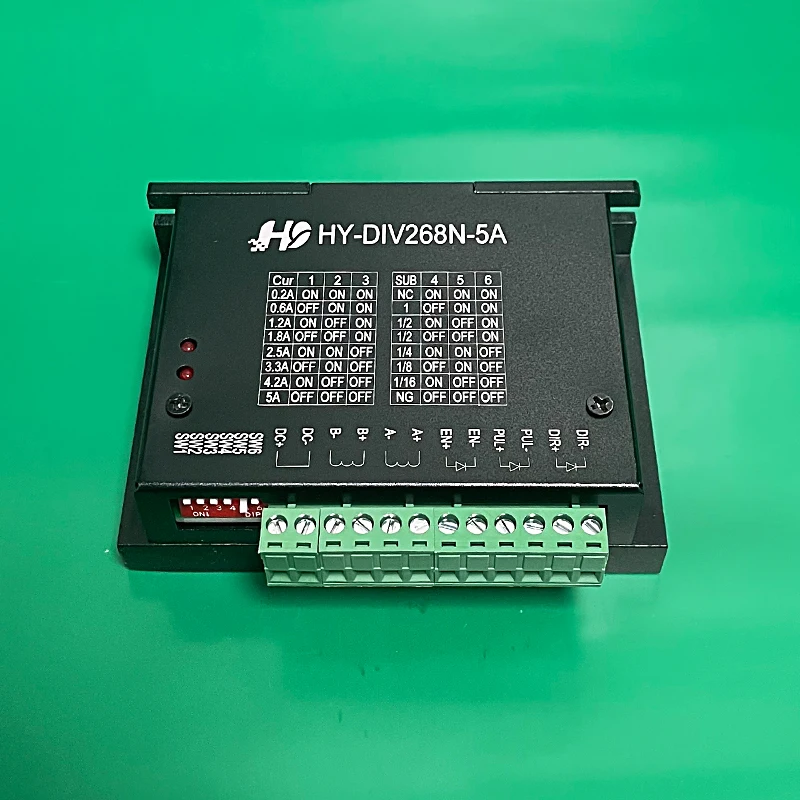

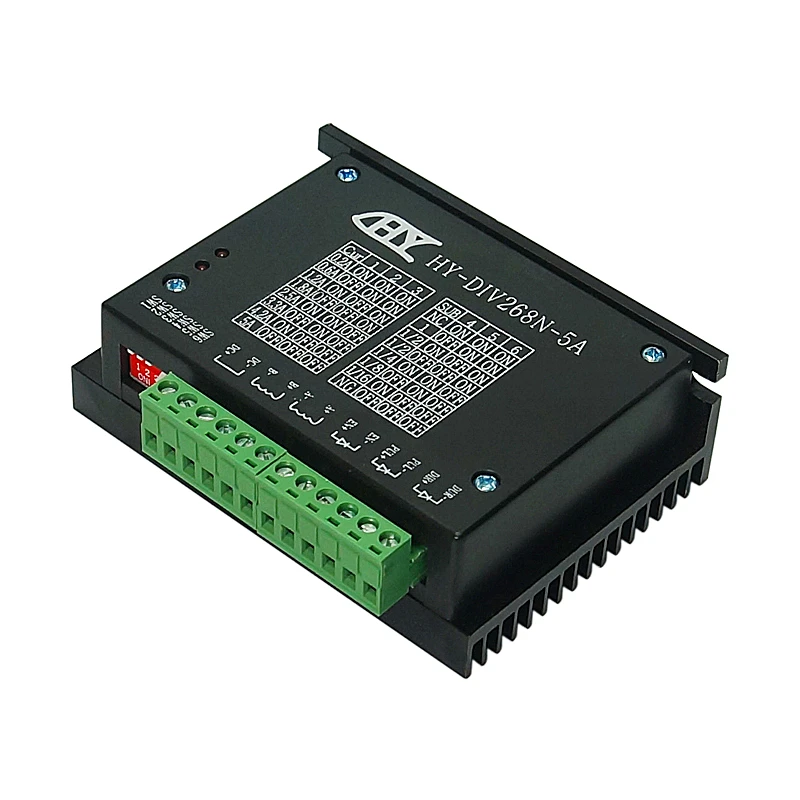

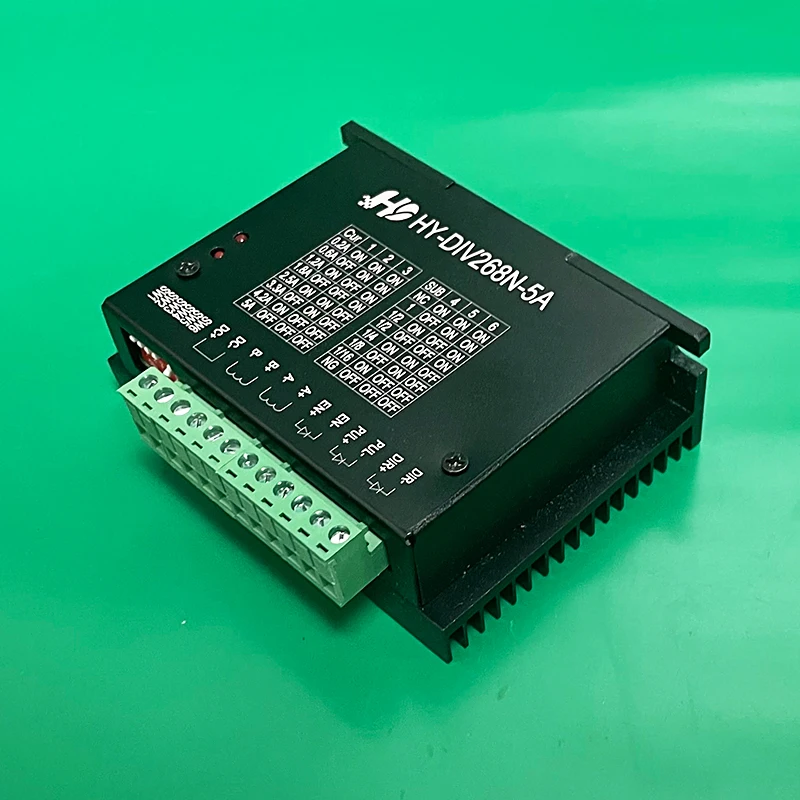

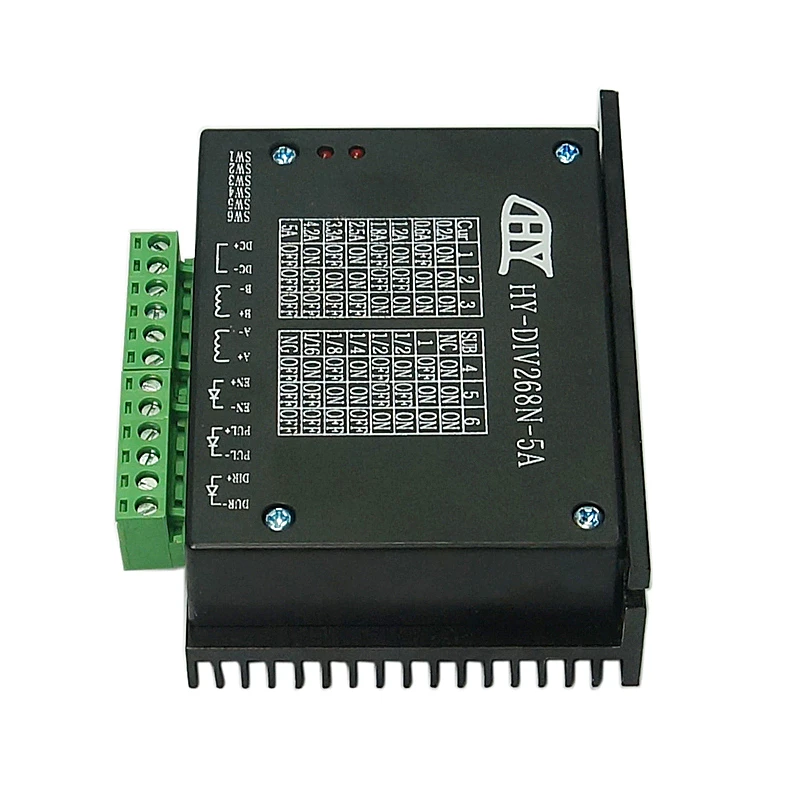

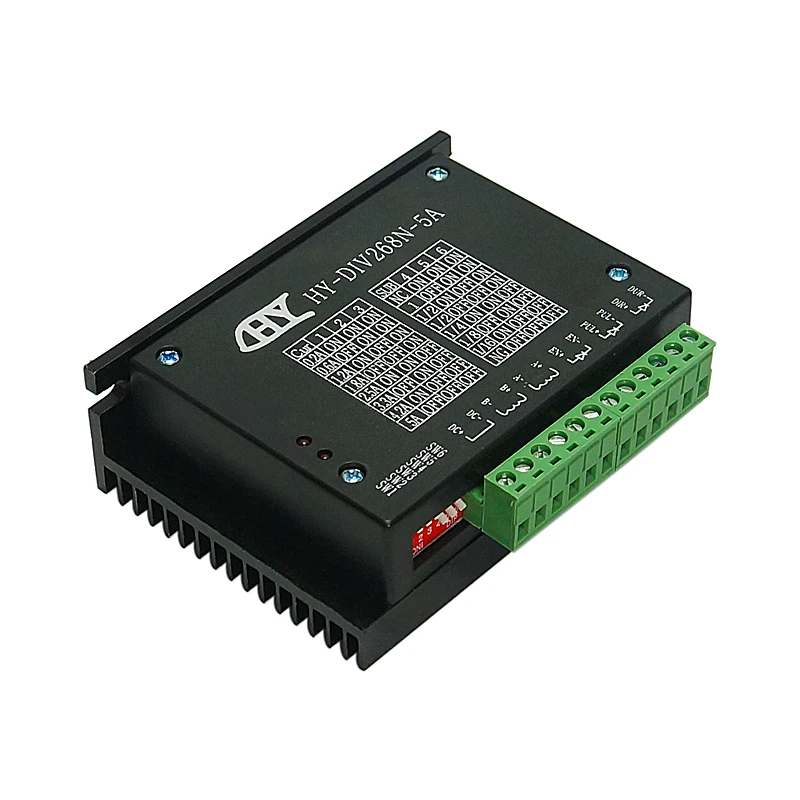

TB6600 драйвер для шагового двигателя-ЧПУ гравировальный станок постоянного тока 12 48 В, двухфазный гибридный контроллер для шагового двигателя

Двухфазный гибридный шаговый двигатель, динамическое напряжение 12-48 В, ток менее 5А, наружный диаметр 35-86 мм. Этот привод использует управление циклом тока привода, Пульсация крутящего момента двигателя очень мала, низкоскоростная работа очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании и других требованиях высокого разрешения на устройстве.

Основные особенности

-Среднее Управление током, двухфазный синусоидальный выходной ток привода

-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В

-Оптически изолированный вход/выход сигнала

-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания

-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.

-Выходной ток 0.2A ~ 5A

-Температурная Рабочая температура-от 10 до 45 с; Температура хранения-от 40 до 70 с

-Влажность не конденсируется, не падает

-Газ запрещает горючий газ и проводящую пыль

-Вес 200 грамм

Интерфейс управления сигналом

-Контрольные сигнальные соединения

-Примечание: VCC 5V, R короткое

-Установите двигатель на шаг вращения

Таблица 1

Таблица 2

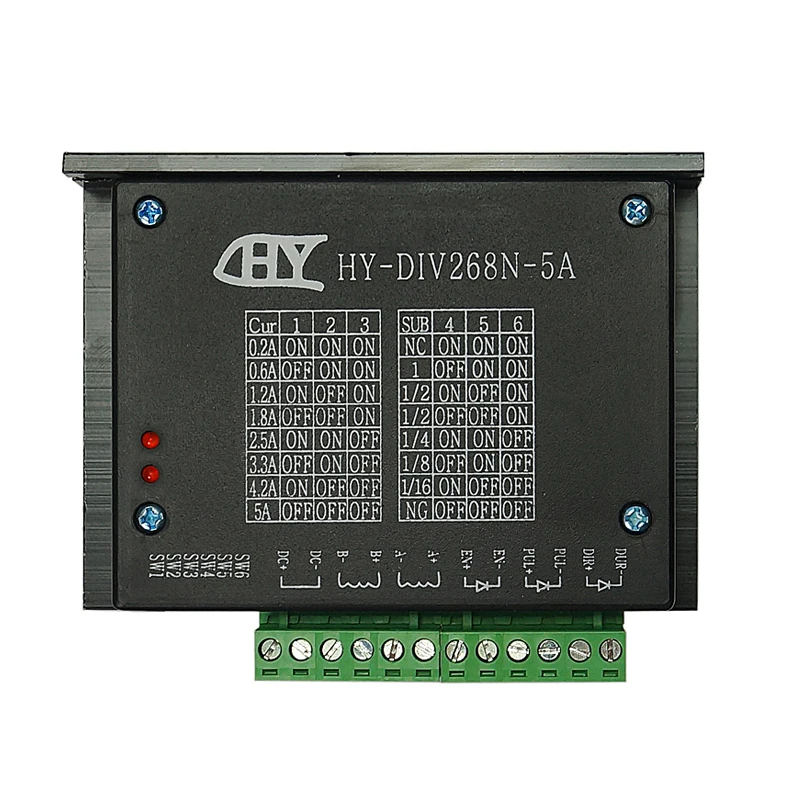

Настройка тока

-Функция полупотока-это шаг импульса 200 мс, выходной ток драйвера автоматически снижается до номинальной выходной частоты 50%, используется для предотвращения нагрева двигателя.

В-четвертых, интерфейс питания

-1, DC +, DC-: для подключения питания привода

2, A + A-B + B-: для подключения двухфазного гибридного шагового двигателя

Привод и Двухфазное гибридное шаговое соединение двигателя с четырехпроводной системой, моторы параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.

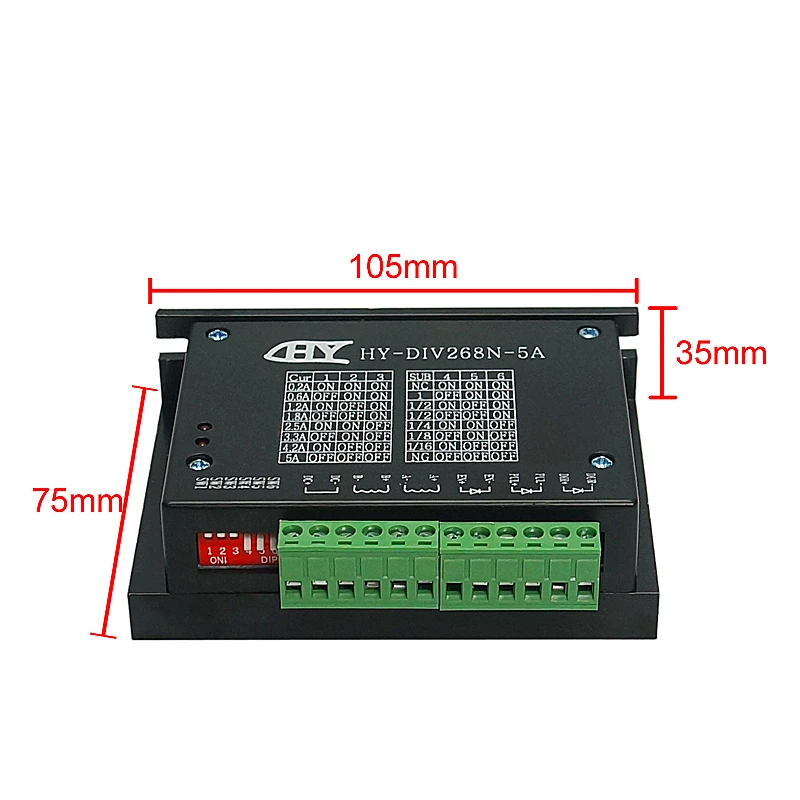

Пять, установка

-Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,

Коррозионные газы, высокая влажность слишком большая и сильная вибрация +.

Рис. 3.

Шесть диагностических дефектов

1, статус светильник указывает

Запуск: Зеленый светильник в обычной работе.

ERR: Красный светильник, мощность, светильник, индикатор питания
