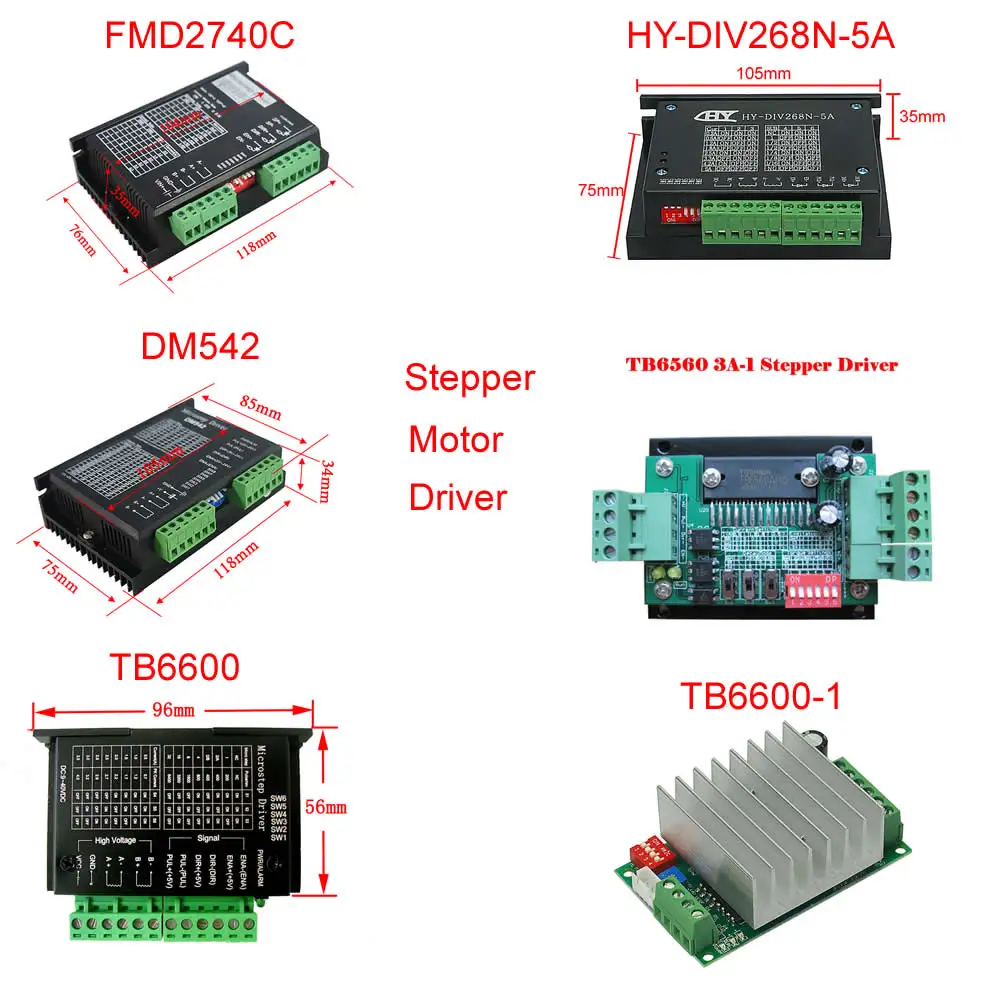

Драйвер шагового двигателя MACH3 FMD2740C DM542 HY-DIV268N-5A TB6560 TB6600-1 TB6600 для гравировального станка с ЧПУ

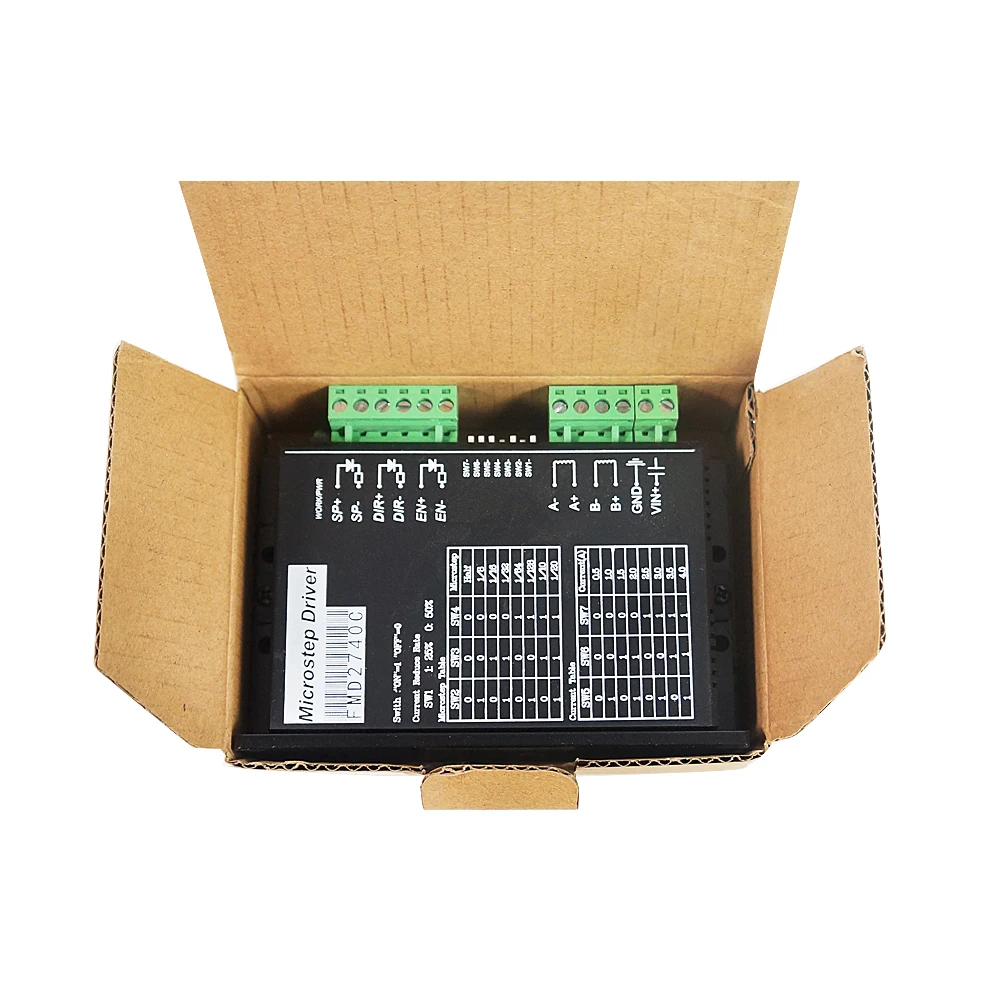

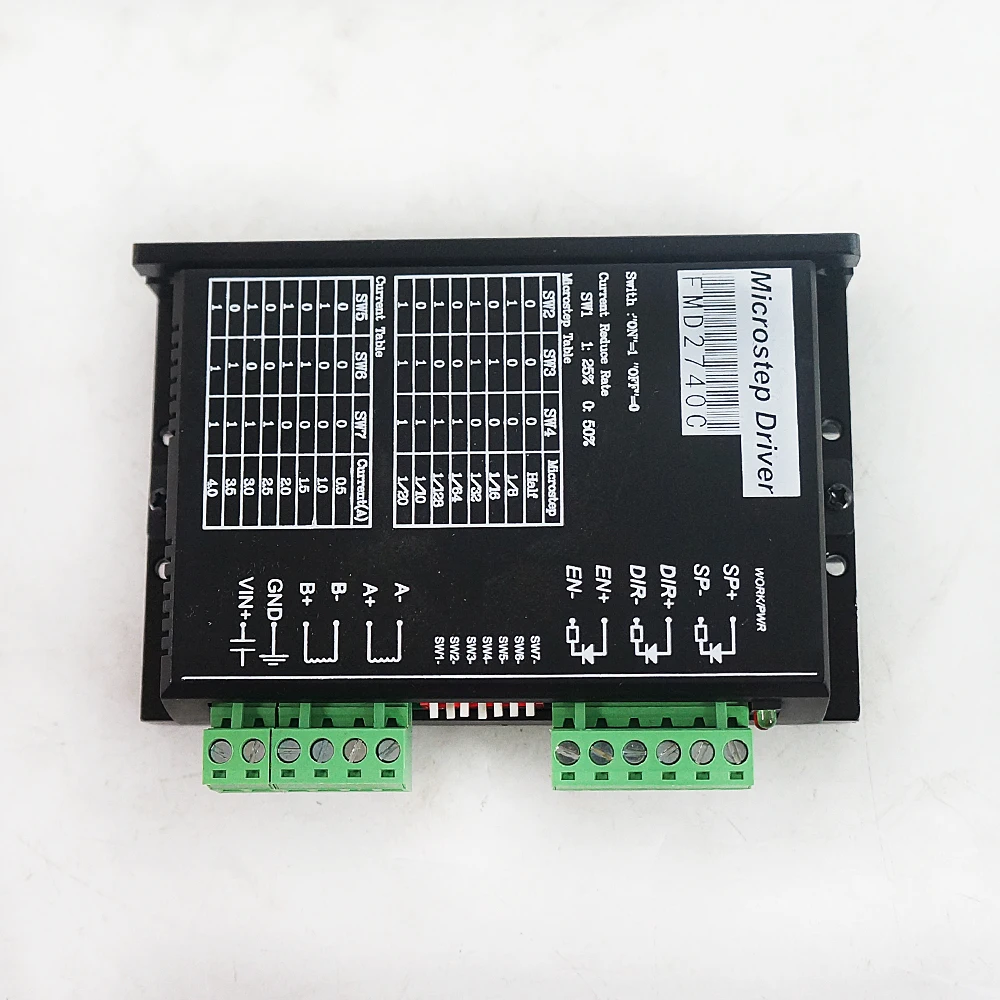

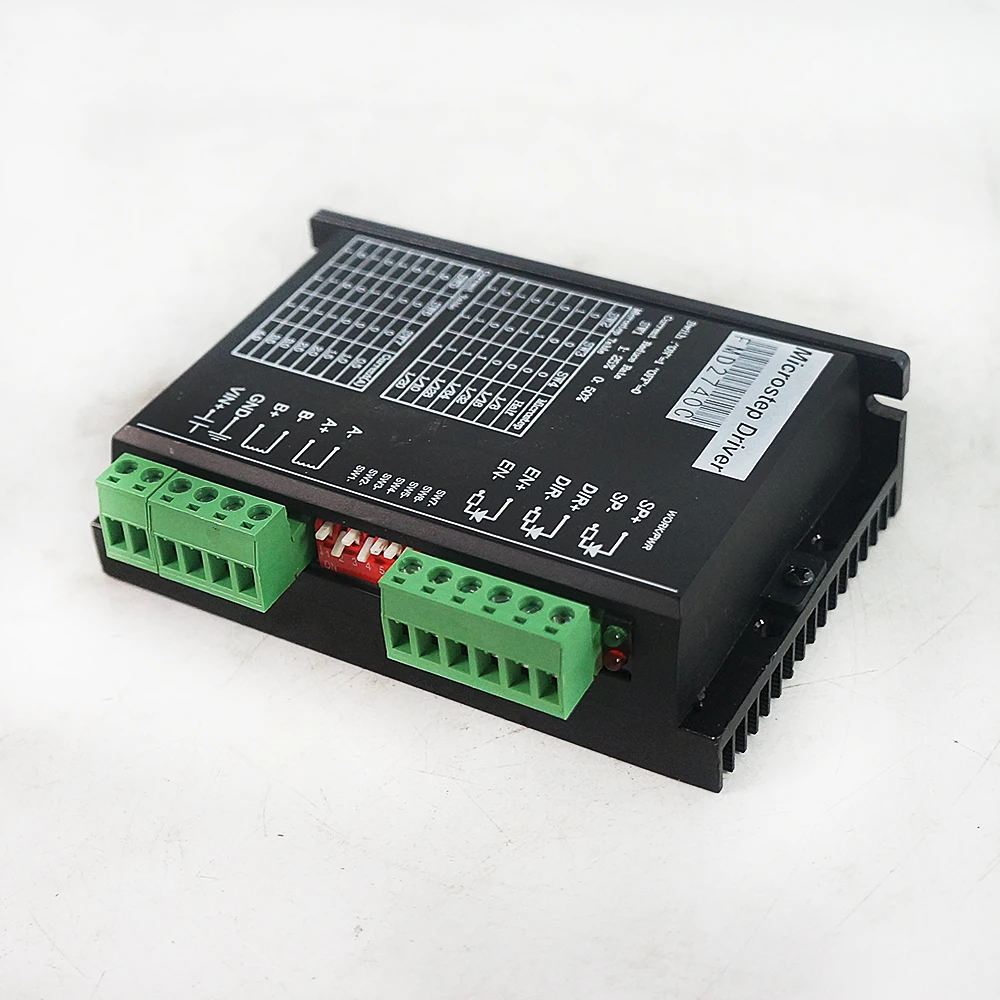

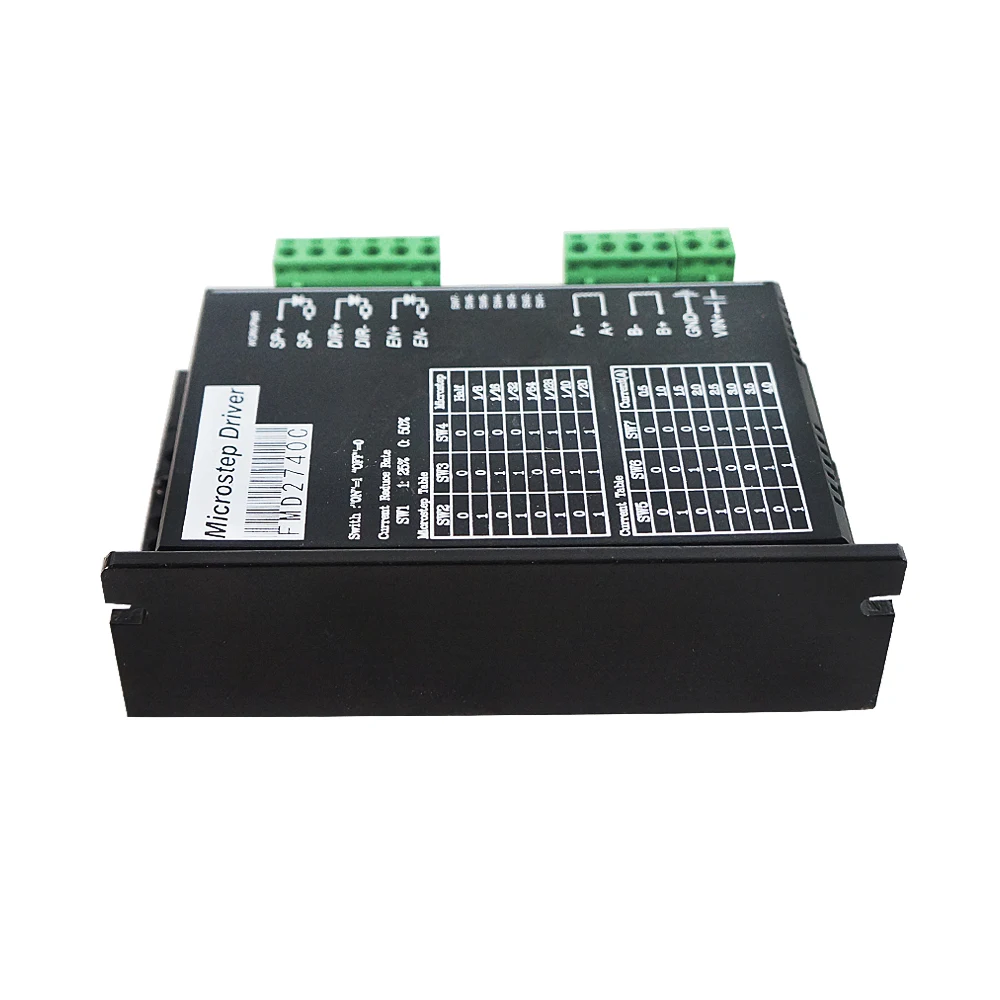

Новый дизайн 2 фазы Драйвер шагового двигателя 4A128 подразделение FMD2740C Драйвер шагового двигателя FMD2740C

Характеристика

1. Новая биполярная технология постоянного тока чоппер

2. С функцией автоматического потока

3. Частота входного импульса до 15 кГц

4. Поддержка 8 вариантов деления: 2, 1/8, 1/16, 1/32, 1/64, 1/128, 1/10, 1/20

5 、 с течением времени 0,5 ~ 4A, 8 редукторы скорости Регулируемая функция

6. Красивая оболочка, анодированная пескоструйная обработка, лазерная печать

Серийное распознавание дисков, произведенное нашей компанией, выглядит следующим образом: F-Fastercnc;MD-Microstep Driver;2-2 фазы; 7-128 деление. 40-максимальный ток 4.0A, c-версия C;

Новая оптимизация маршрута, чтобы обеспечить стабильную работу и отсутствие шума.

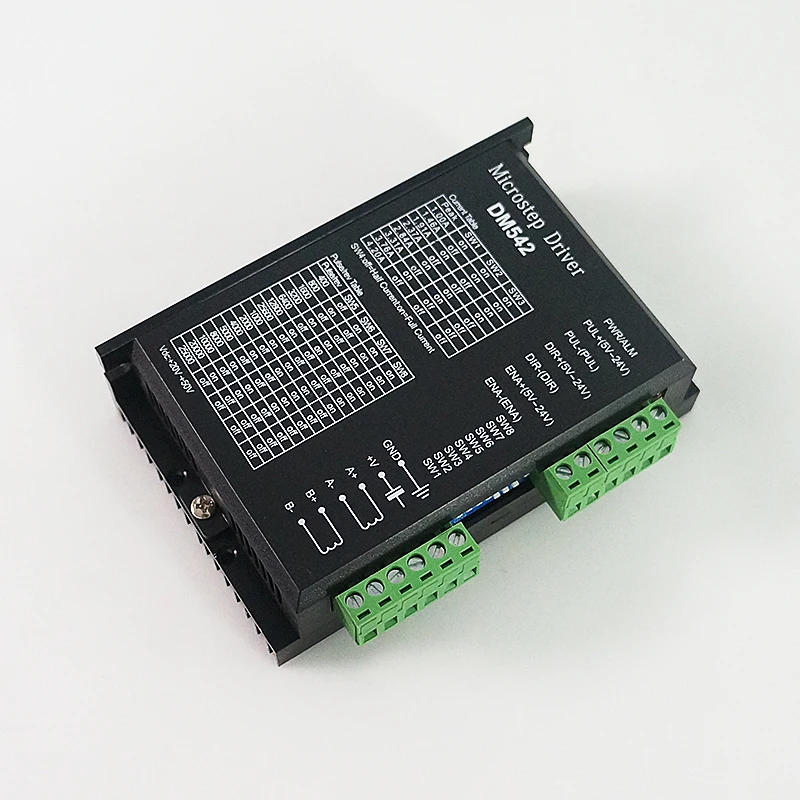

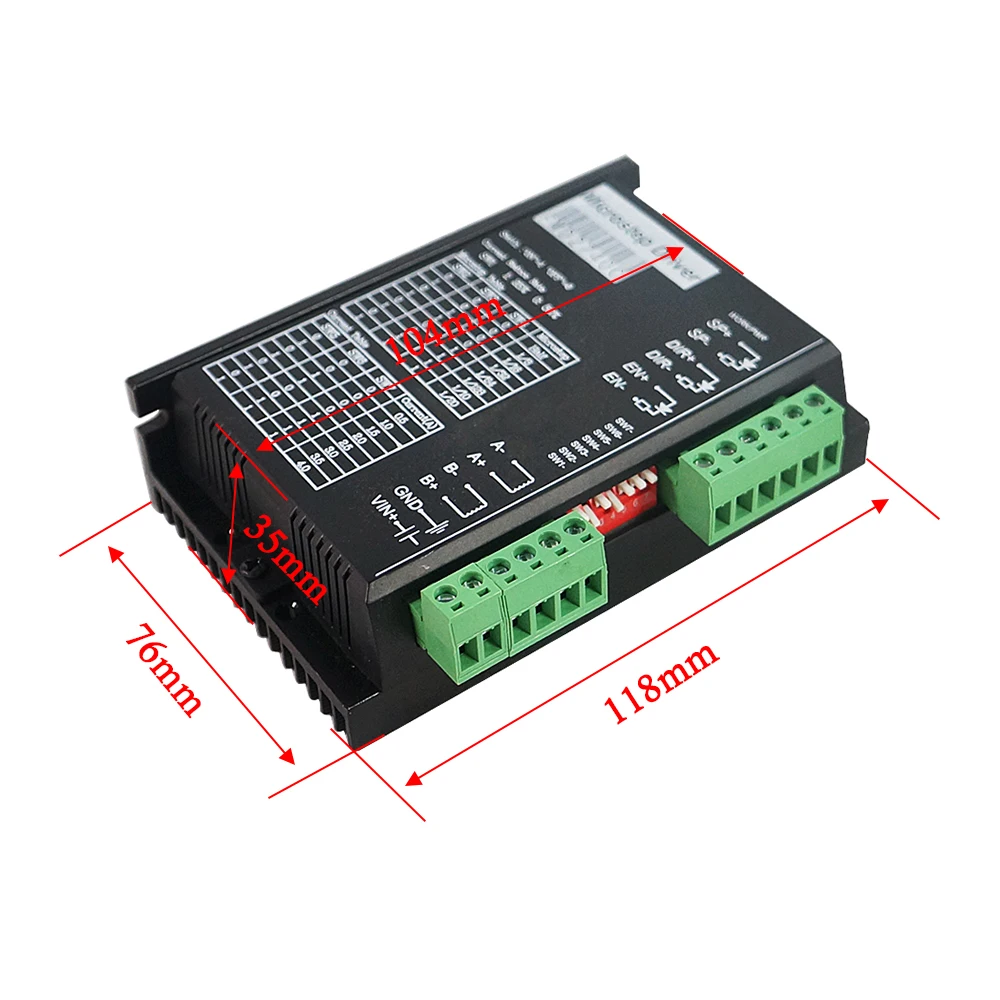

Драйвер microstep DM542 для nema 23 двигателя, M542/2M542 шаговый драйвер, DM542 Шаговые драйверы

Характеристики:

Драйвер используется Дискретная структурой компонентов, до тех пор, пока не перенапряжения и проводки является правильным, пожалуйста, будьте уверены, что двухфазный 4-провод, 6 проводов, 8-жильный может использоваться. 57 серий 4.5A или меньше (включая 4.5A) двухфазный четырехпроводной, Шестипроводной, 8-проводной шаговый двигатель также может быть использован

Характеристика:

Частота измельчения 20 кГц

Оптический изолирующий входной сигнал

Выходной ток DIP переключатель регулируется

Биполярный метод измельчения постоянного тока

Высокая сегментация: 2,4,8,16,32,64, 128256. 5,10,25,50, 125200

TTL входной сигнал совместим, при приеме дифференциального входного сигнала

Характеристики:

Источник питания: постоянный ток 24-60 (В)

Максимальный ток: 4,5a

Выходной фазовый ток: 1.5A-4.5A

Логический входной ток: 10-20 мА

Рабочая температура:-15 ℃-+ 45 ℃

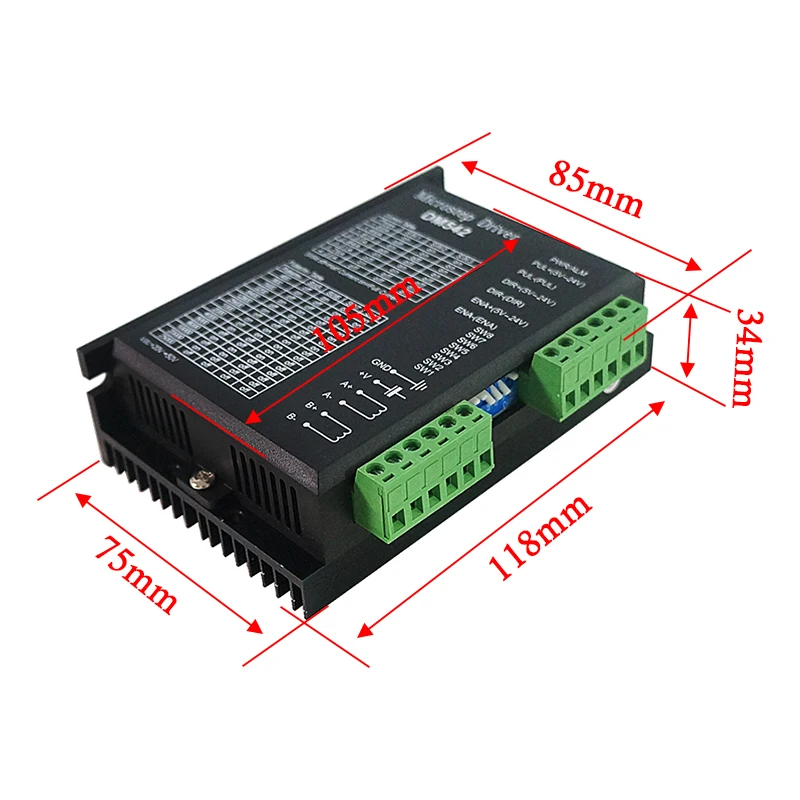

Размеры: 11,7*8,5 см/4,61*3,35 дюймов

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка:

1 х Драйвер шагового двигателя DM542

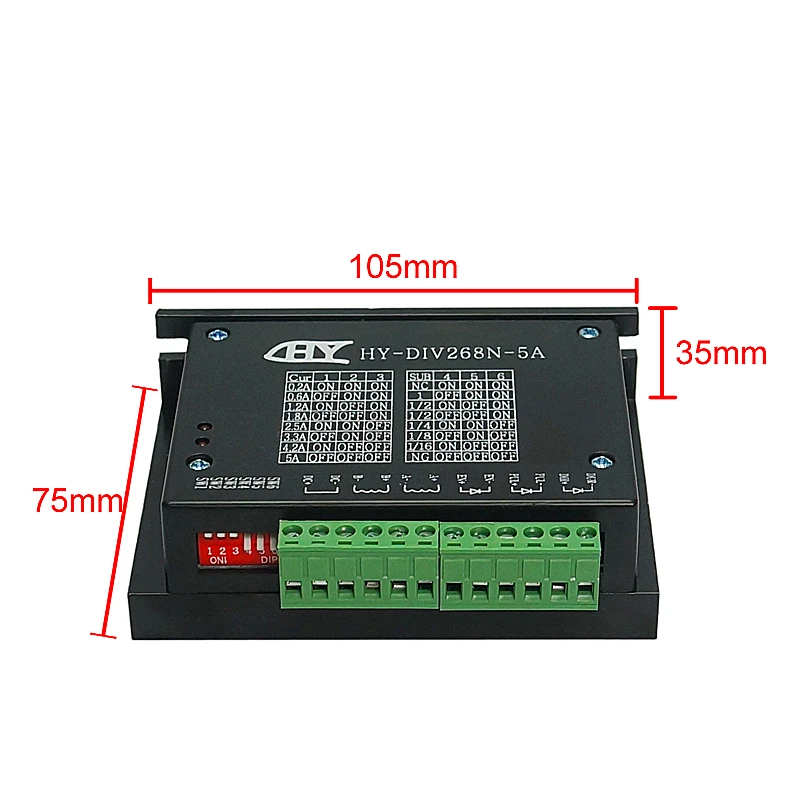

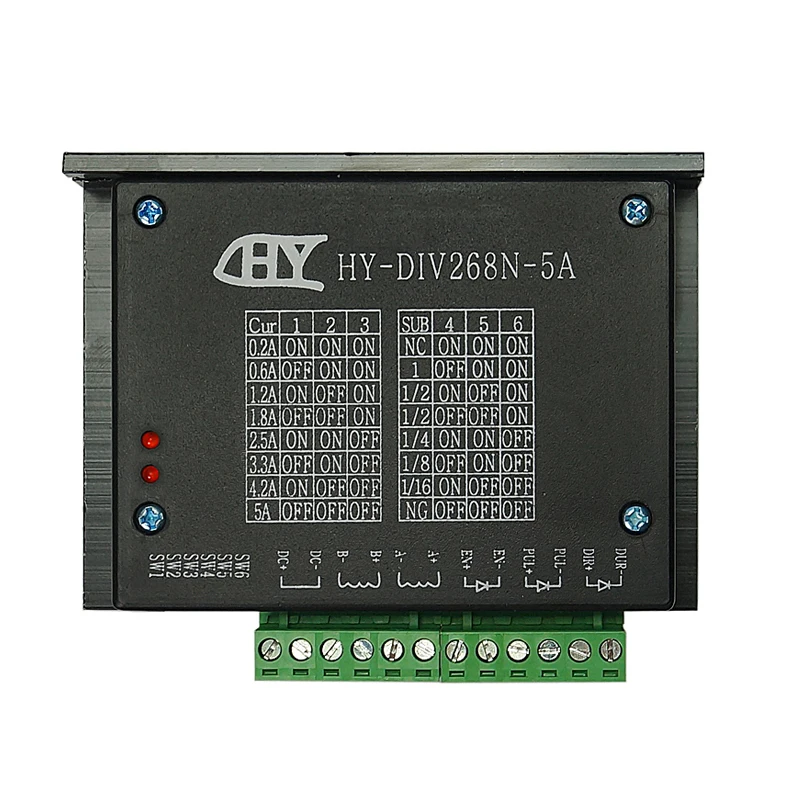

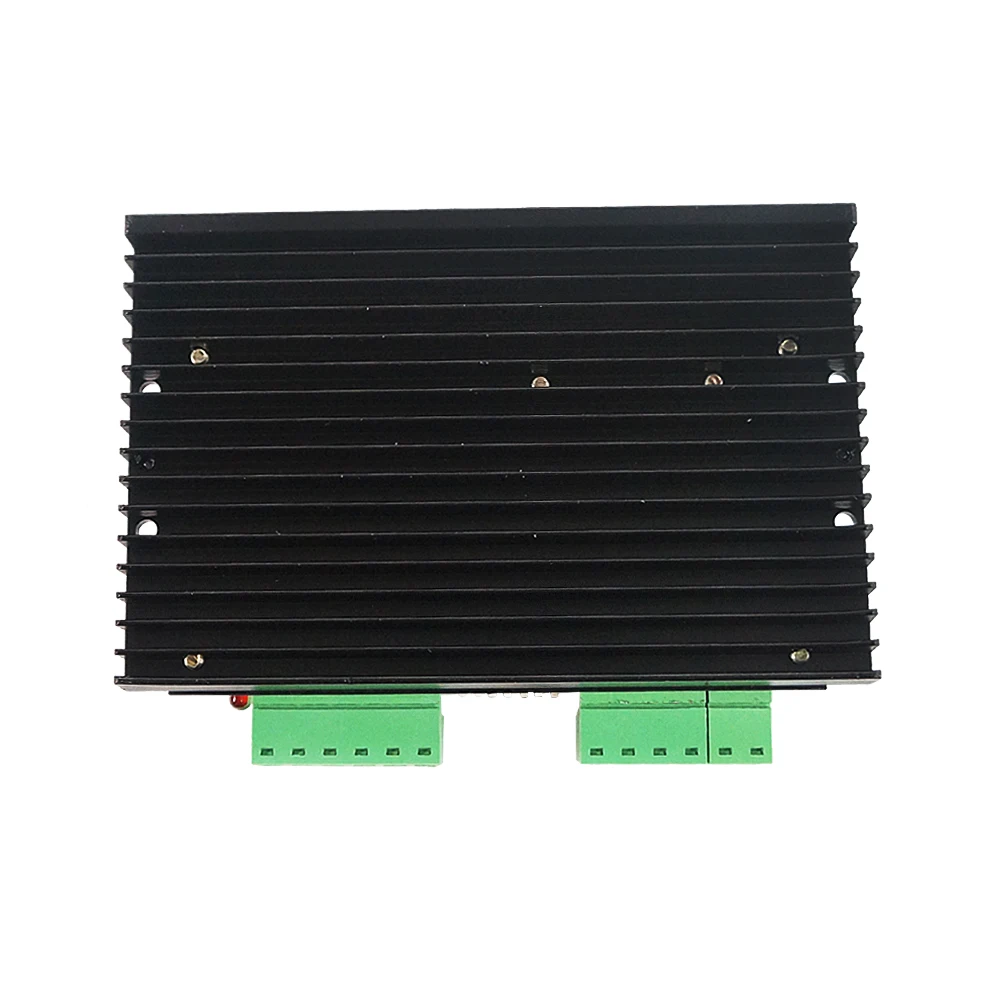

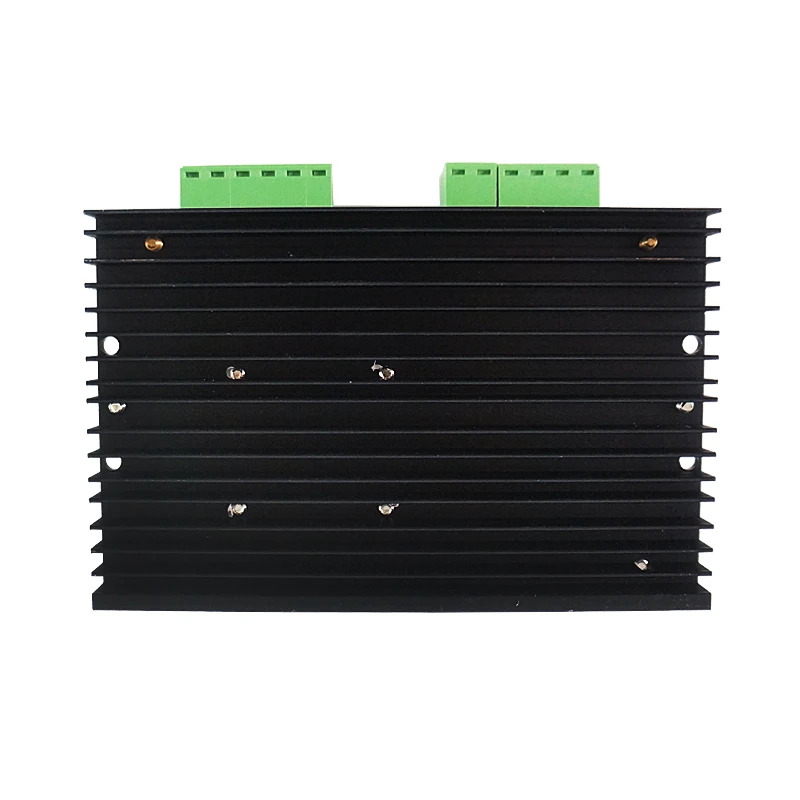

Шаговый двигатель драйвер контроллер TB6600 0,2-5A CNC гравировальный станок HY-DIV268N-5A шаговый двигатель 12 ~ 48 В

Двухфазный гибридный шаговый двигатель, динамическое напряжение 12-48 В, ток менее 5А, наружный диаметр 35-86 мм. Этот привод использует управление циклом тока привода, Пульсация крутящего момента двигателя очень мала, низкоскоростная работа очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании и других требованиях высокого разрешения на устройстве.

Основные особенности

-Среднее Управление током, двухфазный синусоидальный выходной ток привода

-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В

-Оптически изолированный вход/выход сигнала

-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания

-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.

-Выходной ток 0.2A ~ 5A

-Температурная Рабочая температура-от 10 до 45 с; Температура хранения-от 40 до 70 с

-Влажность не конденсируется, не падает

-Газ запрещает горючий газ и проводящую пыль

-Вес 200 грамм

Интерфейс управления сигналом

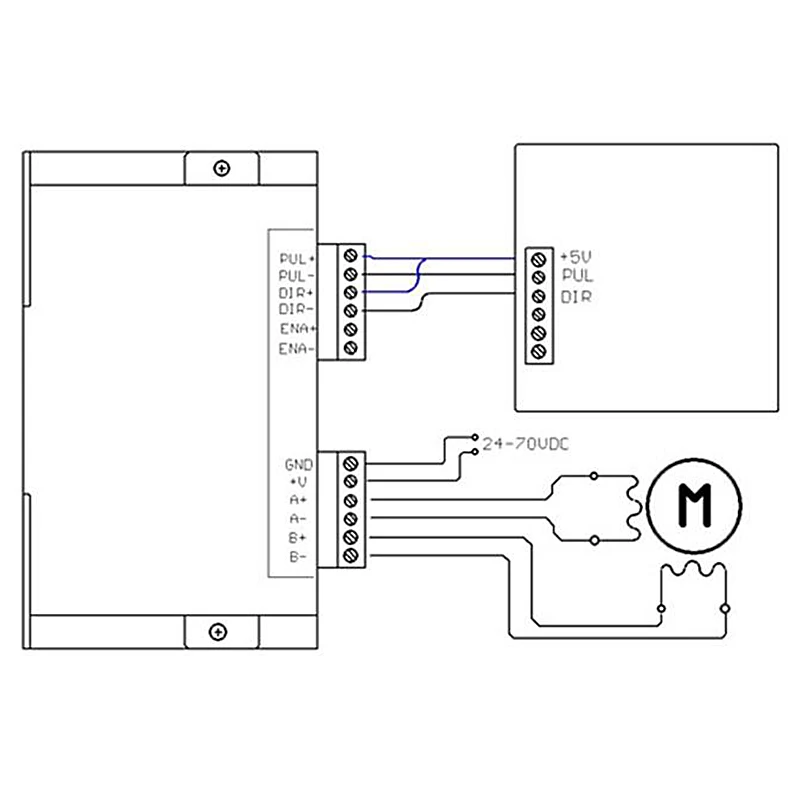

-Рисунок 1-схема проводки привода

-1, определение сигналов управления

PUL +: шаг импульсного сигнала является входной стороной или положительным импульсным сигналом ввода положительного терминала

PUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала

DIR +: входной сигнал направления шага к положительному терминалу или вход отрицательного импульсного сигнала к положительному терминалу

DIR -: Шаг направления сигнала вход отрицательной стороны или обратный Шаг импульсный сигнал входной отрицательный терминал

EN +: автономный может сбросить входную сторону сигнала

EN-: автономный может сбросить входной сигнал отрицательного терминала

Автономный включенный сигнал активен, сбой привода сброса для запрещения любого импульса, выход привода

Компонент питания выключен, двигатель удерживает крутящий момент.

-Контрольные сигнальные соединения

-Сигнал управления ПК может быть высоким, также может быть низким. При высокой активности контрольный сигнал

-Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал.

-Например, схема выходного интерфейса открытого коллектора и PNP выглядит следующим образом:

-Примечание: VCC 5V, R короткое

-VCC объемом 12V, R 1K, больше, чем 1/8 Вт резистор;

-Значение VCC 24 В, R 2K, более 1/8 Вт резистор;

-Установите двигатель на шаг вращения

Привод для установки количества шагов на двигатель оборот составляет 200 (весь шаг), 400 (2 сегмента), 1600 (8 сегментов), 3200 шагов (16 сегментов).

Пользователь может управлять передней панелью DIP SW3-это SW4 бит диска, чтобы установить количество шагов (например, таблица 1)

Таблица 1

-Установите выходной фазовый ток

-Для привода шагового двигателя крутящего момента, пользователь может управлять панелью DIP switch

-SW1, SW2 должен установить выходной ток привода (RMS), положение переключателя

-Соответствует выходному току, выходному току соответствует различным типам накопителя. Бетон показан в таблице 2.

-Выходной ток (A

Таблица 2

Настройка тока

-Функция полупотока-это шаг импульса 200 мс, выходной ток драйвера автоматически снижается до номинальной выходной частоты 50%, используется для предотвращения нагрева двигателя.

В-четвертых, интерфейс питания

-1, DC +, DC-: для подключения питания привода

-DC +: уровень мощности постоянного тока, напряжение источника питания постоянного тока 12-48 В. Максимальный ток 5а. В

DC-: источник питания постоянного тока отрицательного уровня.

2, A + A-B + B-: для подключения двухфазного гибридного шагового двигателя

Привод и Двухфазное гибридное шаговое соединение двигателя с четырехпроводной системой, моторы параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.

Пять, установка

-Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,

Коррозионные газы, высокая влажность слишком большая и сильная вибрация +.

Рис. 3.

Шесть диагностических дефектов

1, статус светильник указывает

Запуск: Зеленый светильник в обычной работе.

ERR: Красный светильник, мощность, светильник, индикатор питания

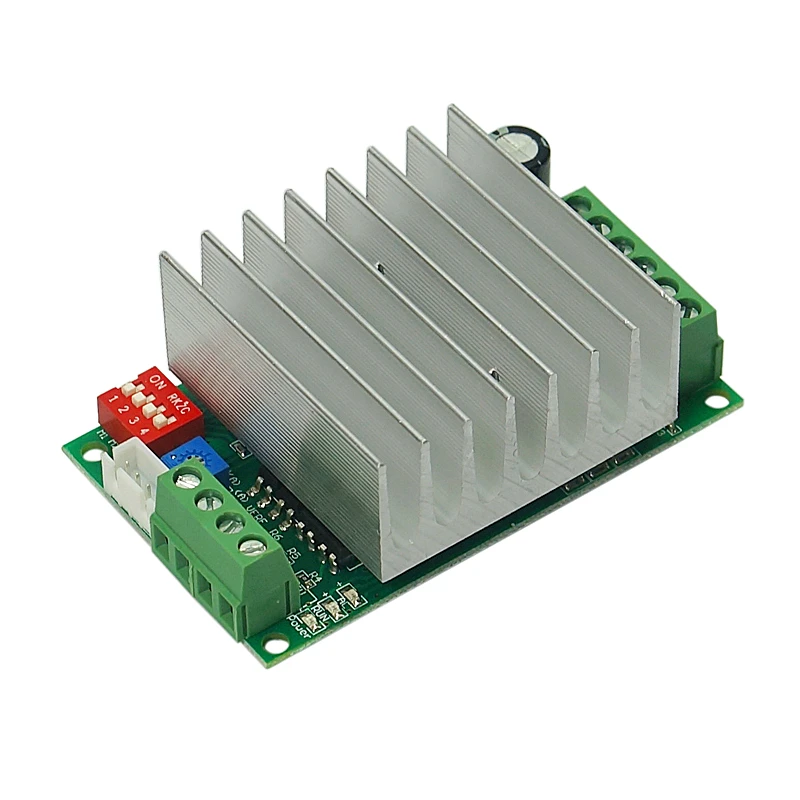

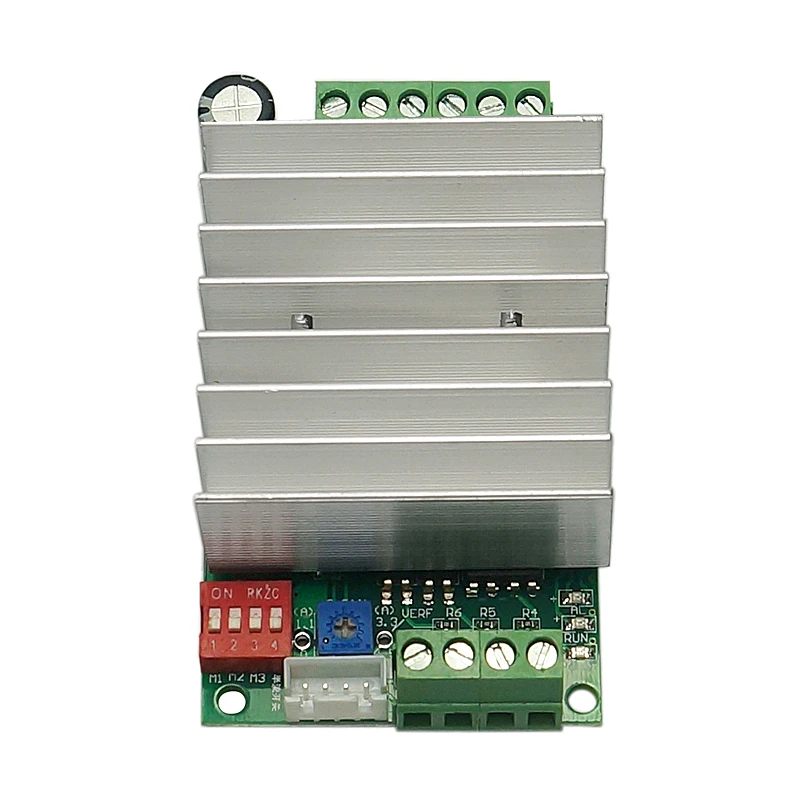

TB6560 3A-1 шаговый двигатель драйвер платы одноосный контроллер тока 10 файлов

Характеристики:

Номинальное напряжение: 12-24 В постоянного тока

Максимальный ток: 3.5A

Регулируемый ток (настройки тока): 0.5A, 1A, 1.5A, 1.8A, 2A.2.5A, 3.5A

Регулируемое разделение (режим возбуждения): 1,2,8,16

Регулируемое затухание (режим распада):

0% ---- нет режима распада

25% ---- режим медленного распада

50% ---- нормальный режим

100% ---- быстрый режим распада

----- Регулировка режима распада может соответствовать различному импедансу двигателя, тем самым устраняя шум и движение шагового двигателя заблокирован в дрожании.

Автоматические настройки полупотока (настройки крутящего момента):

20% ---- при нормальном рабочем токе 20% импульсный ток не снижается

50% ---- при нормальном рабочем токе 50% импульсный ток не снижается

75% ---- при нормальном рабочем токе 75% импульсный ток не снижается

100% ---- нет импульса, когда ток падает до нормального рабочего тока 100%

Особенности:

1. Очень прост в использовании, никаких инструкций, все виды использования отмечены на доске

2. Абсолютное использование новых чипов, импортированных Toshiba TB6560

3. С большим теплоотводом для обеспечения хорошего отведения тепла

4. Высокая скорость изоляции оптопары входного сигнала, гарантия не теряет шаги

5. Режим полупотока регулируется, полупоток, регулируемый ток, а не общий дизайн на рынке, с разнообразной моделью полупотока и функцией настройки полупотока

6. Режим распада регулируется, шум не может быть сделан, когда двигатель заблокирован для всех

7. Ультра-малый размер, Габаритные размеры: 62 мм * 75 мм, установка четырех механических позиционирования Размер отверстия: 65 мм * 55, размер отверстия Φ3мм

8. Форма разъемов и типа штепсельной вилки optiona

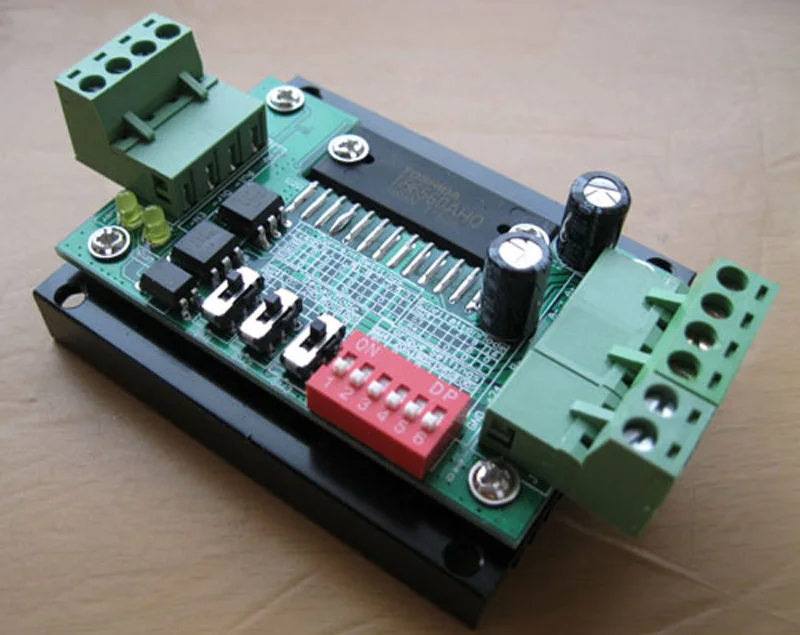

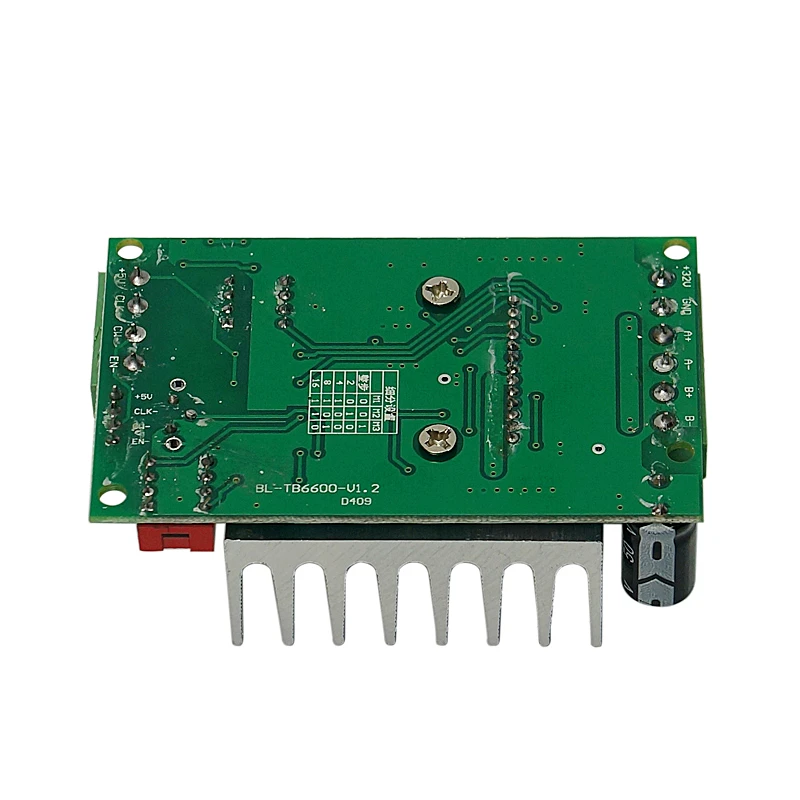

Комплект шагового двигателя с ЧПУ 4.5A TB6600-1 шаговый двигатель драйвер платы для станка с ЧПУ

Характеристики:

1. Рабочее напряжение постоянного тока 10-45 В (рекомендуется использовать DC32V импульсный источник питания)

2. Используйте высокоскоростную оптическую муфту

3. Применяется к 42 / 57 /86 двухфазный/четырехфазный/четыре провода/шесть провод шаговый двигатель

4. Автоматическая функция половинного потока

5. Размер: 50*82*35 мм

Особенности:

1) Рабочее напряжение DC 10V-45V. Рекомендуется импульсный источник питания DC32V.

2) Высокоскоростная Оптическая муфта 6N137, обеспечивает высокую скорость, не теряя шаг.

3) новый высококачественный ток Toshiba, высокое напряжение TB6600HG новый оригинальный чип, есть отключение низкого давления, перегрев парковки и защита от перегрузки по току, защита от короткого замыкания и увеличение по сравнению с TB6560.

4) Максимальная выходная мощность: ± 4,5a.

5) для 4.2A 42,57,86 в рамках двухфазного/четырехфазного/четырехпроводного/шестипроводного шагового двигателя.

6) автоматическая функция половинного тока.

7) разделение: полный шаг, половина шага, 1/4-шаг, шаг 1/8, 1/16-шаг, до 16 сегментов.

8) Объем: ширина длина 82*50 * высота 35 (мм)

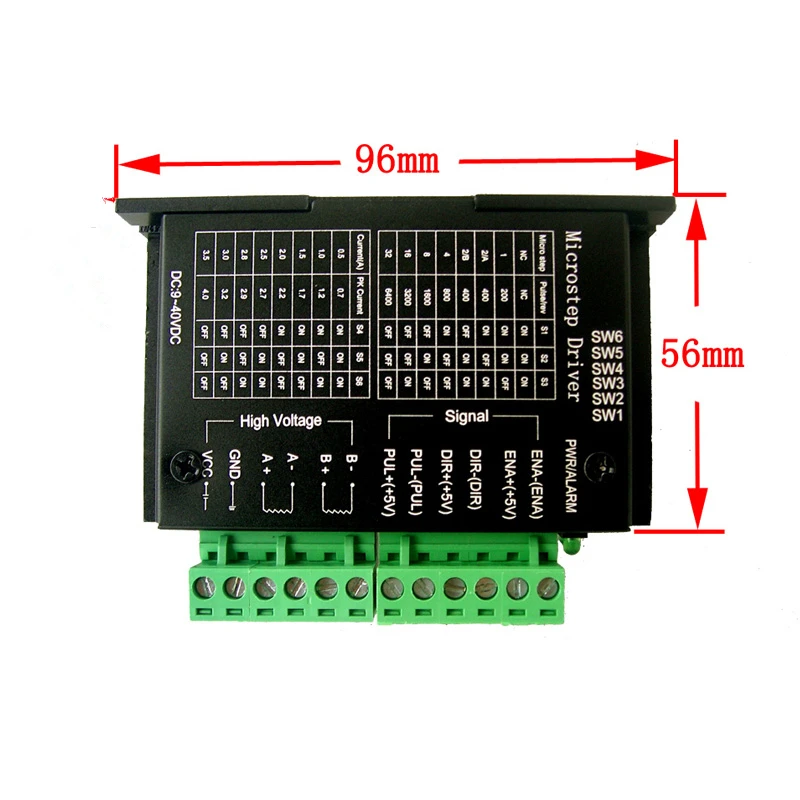

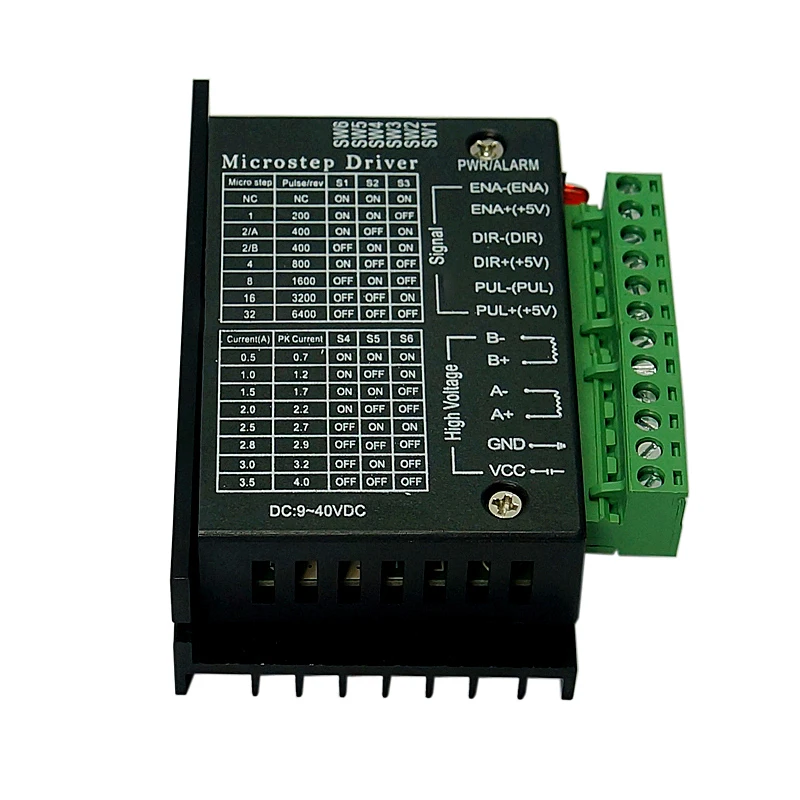

42/57/86 TB6600 Драйвер шагового двигателя 32 сегментов Модернизированная версия 4.0A 42VDC

Характеристики:

Этот диск является обновленной версией TB6600, пробой роста до 32 сегментов, для целей высокой сегментации. Применимый шаговый двигатель: 42,57,86 типе 2-фазный 4 фазы (4-проводной 6 провод линия 8)

Особенности:

1, 9V-42V DC источник питания;

2. Биполярный поток с h-мостом, управляемый постоянной фазой;

3, максимальный выходной ток 4.0A восемь опционально;

4, до 32 сегментов шести видов подрежимов;

5. Входной сигнал имеет высокоскоростную оптическую изоляцию;

6, Стандартный Общий анодный одиночный импульсный интерфейс;

7, автономная функция удержания;

8, полузакрытое шасси может вместить более требовательную окружающую среду;

9. Обеспечивает энергетическую полуавтоматическую функцию блокировки тока;

10, встроенная термозащита и защита от перегрузки по току.
