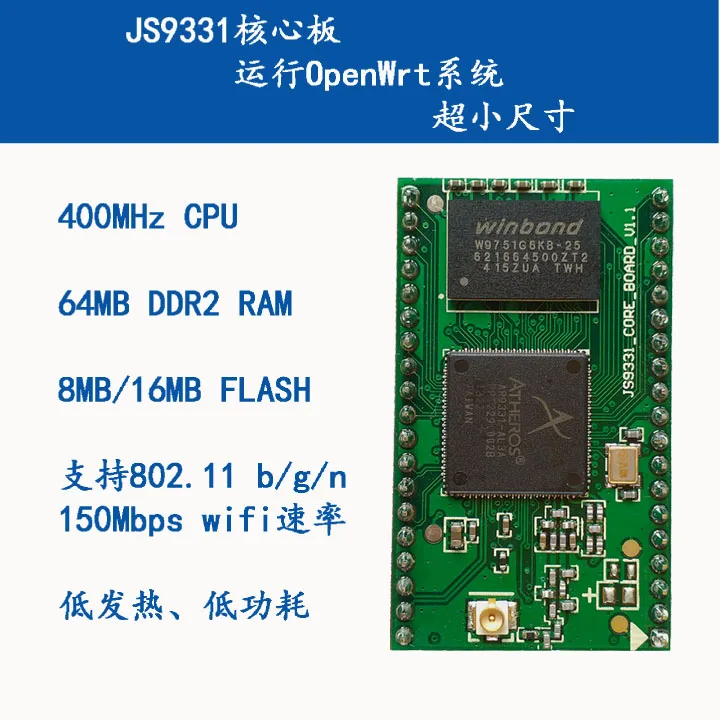

Этот модуль имеет небольшие размеры, низкое энергопотребление, малая теплотворная способность. Wi-Fi 、 сетевой порт транс-порт производительность стабильная. Функциональная система OpenWRT (linux), длительная стабильная работа. Периферийная схема модуля очень проста., просто добавьте 3, 3 В постоянного тока, вы можете запустить систему., И может пройти управление Wi-Fi. 2,0 мм позолоченный игольчатый ряд интерфейса, может быть очень стабильно закреплен на нижней пластине.
\\
Его можно использовать в умном доме, IP-камере, VOIP, телефото-транспортном средстве, системе удаленного мониторинга, портативном устройстве 3G/4, сервере локальной сети, сервере локальной сети, удаленное Скачивание, очень многофункциональное приложение, такое как автомобиль с дистанционным видением.
\\

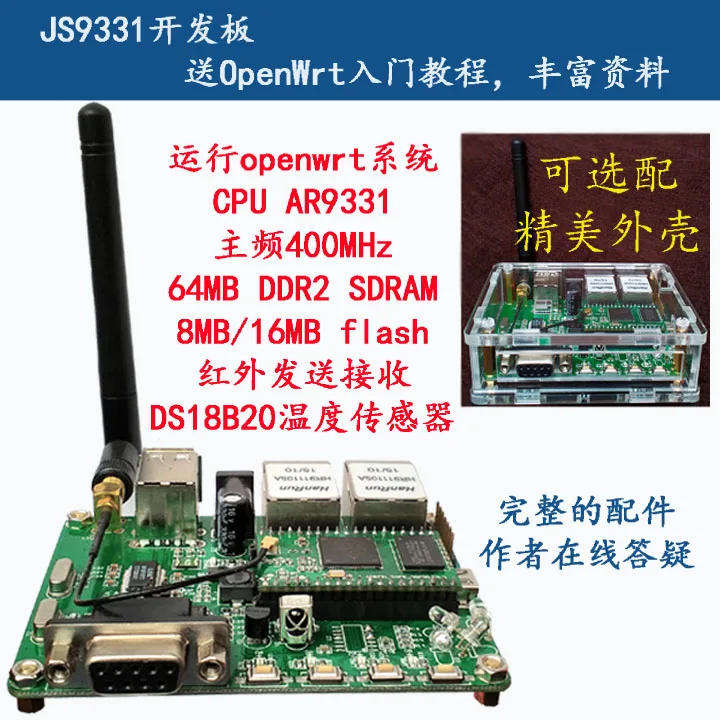

Jisheng Electronics разработала плинтус для основной платы, в частности.,FormJS9331Development board ( Предложения продавцам не рекомендуется покупать основные платы, рекомендуется приобрести макетную плату )
\\

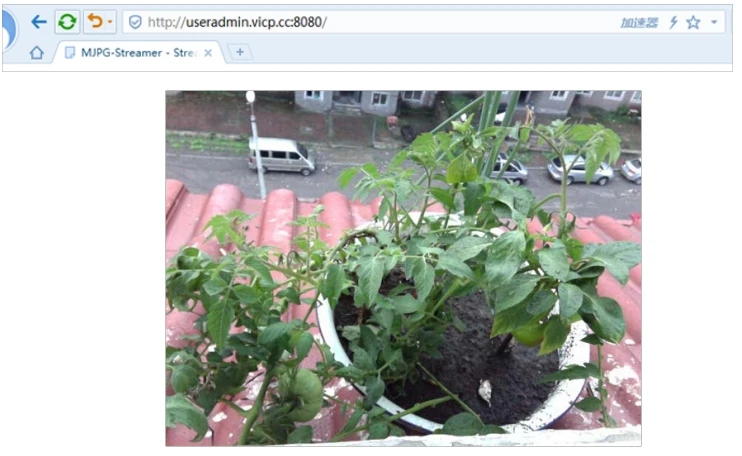

Вот инструменты: макетная плата + USBCamera, реализация «удаленный мониторинг», снимок экрана эксперимента
\\
Наименование товара
\ \JS9331Core board
\ \Модель продукта
\ \JS9331-CORE v1.0
\ \Поддержка операционной системы
\ \Openwrt(linux)
\ \Процессор
\ \AR9331 MIPS 24K
\ \Частота системы
\ \400 МГц
\ \Память
\ \64 Мб DDR2 RAM
\ \Хранилище
\ \8 Мб/16 Мб
\ \Порт Ethernet
\ \2Индивидуализация/LAN 10/100 м Самоадаптация
\ \USBИнтерфейс
\ \1Индивидуальный USB 2,0 hostInterface
\ \UARTПоследовательный порт
\ \1Индивидуальный (обычно используется для последовательной отладки)
\ \GPIOРот
\ \В сумме 16 человек (повторное использование с другими функциями)
\ \I2S
\ \1Road, Pin nameCK, WS, SD, MCK, MICIN,SupportVOIPapplication
\ \Размер модуля
\ \39,0 мм x 23,0 мм x 8,5 мм
\ \Контактный интерфейс
\ \2Индивидуальный интерфейс 1x19 2,0 mmPin
\ \Рабочее напряжение
\ \3,3 В± 10%
\ \Среднее энергопотребление
\ \0,45 Вт
\ \Интерфейс антенны
\ \Ипекс
\ \Рабочая температура
\ \-10 ~ 70℃
\ \Беспроводной протокол
\ \Поддержка IEEE802.11 b/g/n
\ \Скорость беспроводной связи
\ \Максимум 150 Мбит/с
\ \RFМощность
\ \Максимум 18 дБм
\ \Расстояние беспроводной передачи
\ \100Рис (Открытая Зона)
\ \Беспроводной режим работы
\ \Маршрут 、 AP 、 реле 、 мостовое соединение

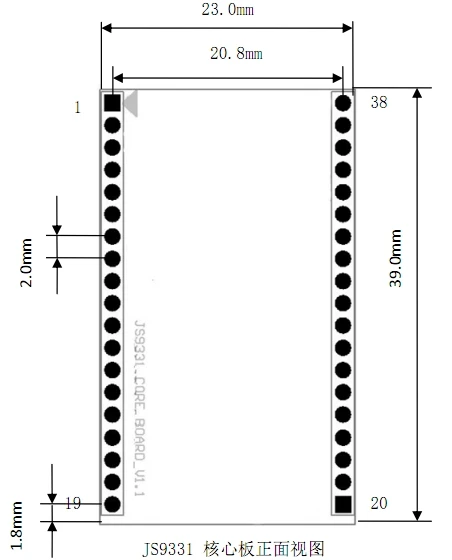

\ Механическая Диаграмма размеров
Введение булавок
\Серийный номер Pin
\ \Имя
\ \Опишите
\ \1
\ \VDD33
\ \Основной источник питанияDC 3,3 VВход
\ \2
\ \VDD33
\ \Основной источник питанияDC 3,3 VВход
\ \3
\ \GND
\ \Основная зона источника питания
\ \4
\ \GND
\ \Основная зона источника питания
\ \5
\ \Гпио26
\ \СтандартGPIO
\ \6
\ \Гпио12
\ \СтандартGPIO
\ \7
\ \Гпио27
\ \СтандартGPIO, По умолчаниюСветодиодныйФункция
\ \8
\ \Гпио11
\ \Внутреннее соединение10KУстойчивость к земле, по умолчаниюБеспроводной светодиодныйФункция, высокая эффективность
\ \9
\ \Гпио17
\ \Внутреннее соединение10KУстойчивость к подтягиванию2,6 В, По умолчаниюWAN светодиодныйФункция, низкий уровень эффективности
\ \10
\ \Гпио16
\ \Внутреннее соединение10KУстойчивость к земле,GPIOФункция
\ \11
\ \GND
\ \Земля
\ \12
\ \Гпио15
\ \Внутреннее соединение10KУстойчивость к земле, по умолчаниюСброс/заводской новый ключФункция, высокая эффективность
\ \13
\ \Гпио14
\ \Внутреннее соединение10KУстойчивость к земле,GPIOФункция
\ \14
\ \Гпио13
\ \Внутреннее соединение10KУстойчивость к подтягиванию2,6 В, По умолчаниюLAN1 светодиодныйФункция, активность высокого уровня.
\ \15
\ \Гпио1
\ \Внутреннее соединение10KУстойчивость к подтягиванию2,6 В,GPIOФункция
\ \16
\ \Гпио0
\ \Внутреннее соединение10KУстойчивость к земле,GPIOФункция
\ \17
\ \GND
\ \Земля
\ \18
\ \UART_RX
\ \Последовательный портRX(Обычно для целей отладки)
\ \19
\ \UART_TX
\ \Последовательный портTX(Обычно для целей отладки)
\ \20
\ \Гпио20
\ \СтандартGPIOИлиI2S SDФункция Pin, по умолчаниюGPIO
\ \21
\ \Гпио19
\ \СтандартGPIOИлиI2S WSФункция Pin, по умолчаниюGPIO
\ \22
\ \Гпио18
\ \СтандартGPIOИлиI2S CKФункция Pin, по умолчаниюGPIO
\ \23
\ \Гпио21
\ \СтандартGPIOИлиI2S MCKФункция Pin, по умолчаниюGPIO
\ \24
\ \Гпио22
\ \СтандартGPIOИлиI2S MICINФункция Pin, по умолчаниюGPIO
\ \25
\ \GND
\ \Земля
\ \26
\ \Rx4 _ P
\ \Порт Ethernet4Получение положительного конца
\ \27
\ \Rx4 _ N
\ \Порт Ethernet4Отрицательный конец приема
