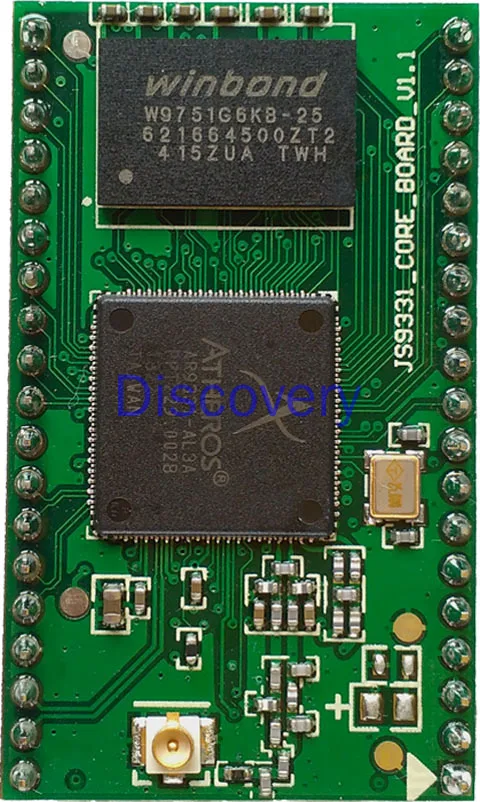

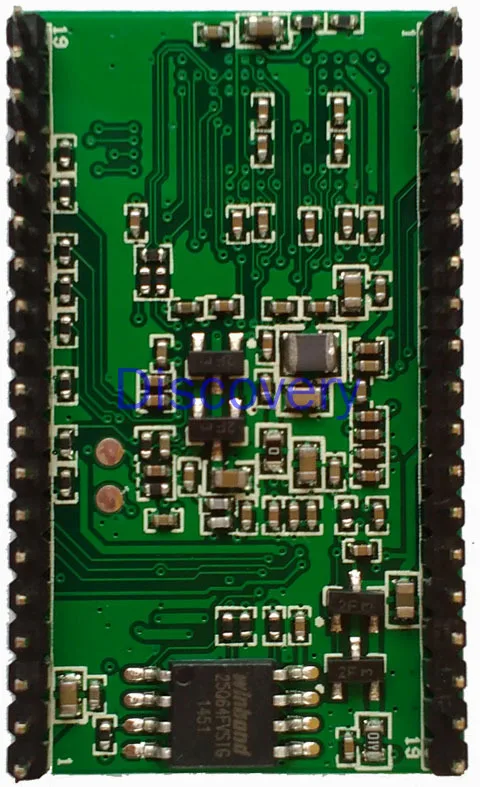

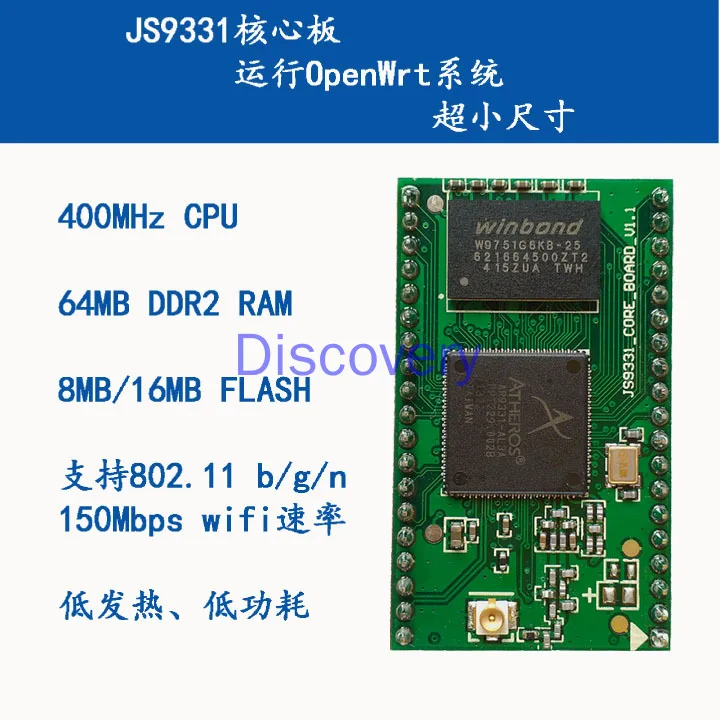

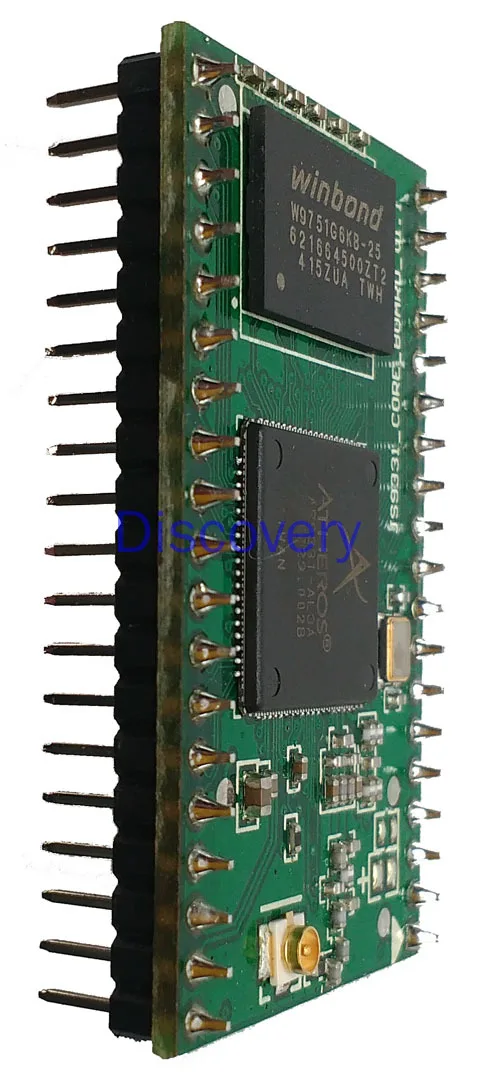

Основной модуль платы JS9331-это запатентованный wifi модуль на основе решения Atheros AR9331 SOC, запущенного Hangzhou Zhuotai Technology Co., Ltd. Частота системы достигает 400 МГц, встроенная 64 Мб DDR2 RAM, 8 Мб/16 Мб flash, и внешне приводит к USB, GPIO, UART, I2S, Ethernet интерфейсу, wifi антенному интерфейсу. Этот модуль имеет небольшой размер, низкое энергопотребление, низкое тепловыделение и стабильную производительность передачи wifi и сетевого порта. Запуск системы openwrt (linux) для долгосрочной стабильной работы. Периферийная схема модуля очень проста. Для получения точного результата нужно всего лишь для того, чтобы добавить 3,3 V DC источника питания, чтобы начать системы и может быть контролируется WI-FI. Используются два позолоченных контактных разъема 1x19 2,0 мм, которые могут быть надежно закреплены на нижней пластине.
Его можно использовать в умом доме, ip-камере, VOIP, пульте дистанционного управления, системе удаленного мониторинга, портативном маршрутизаторе 3G/4G, простом веб-сетевом сервере, простом FTP сервере, удаленное Скачивание, визуальный автомобиль с дистанционным управлением и многие другие приложения.

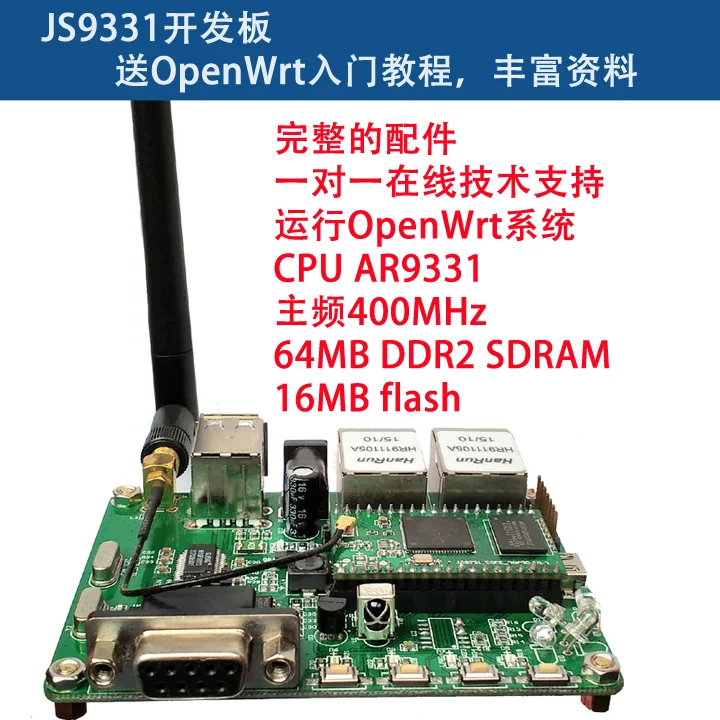

Технология Zhuotai специально разработала базовую панель для основной платы, чтобы создать Совет по развитию JS9331 (покупателям, которые не знакомы с openwrt, рекомендуется не покупать основную плату, и рекомендуется покупать плату для разработки)

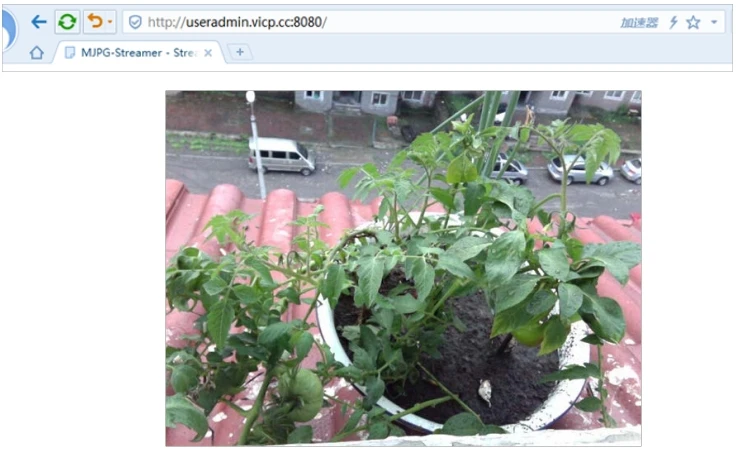

Lawing-это скриншот эксперимента «удаленный мониторинг» с помощью платы разработки JS9331 + usb-камеры
Параметры продукта
Название продукта
JS9331Core плата
Модель продукта
JS9331-CORE v1.0
Поддержка операционной системы
Openwrt(linux)
Процессор
AR9331 MIPS 24K
Частота системы
400 МГц
Память
64 Мбайт DDR2 RAM
StorageFlash
8 Мбайт/16 Мбайт
Порт Ethernet
2Индивидуалван/LAN 10/100mself-adaption
USBИнтерфейс
1Индивидуальный интерфейс USB 2,0 hostInterface
UARTСерийный порт
1Индивидуальный (обычно используется для отладки последовательного порта)
GPIOРот
В total16individual (повторное использование с другими функциями)
I2S
1Road, Pin nameCK, WS, SD, MCK, MICIN, supportvoipappliance
Размер модуля
39,0 мм x 23,0 мм x 8,5 мм
Контактный интерфейс
2Индивидуальный 1x19 2,0 mmNeedle интерфейс
Рабочее напряжение
3,3 V± 10%
Среднее энергопотребление
0,45 Вт
Интерфейс антенны
IPEX
Рабочая температура
-10 ~ 70℃
Беспроводной протокол
Поддержка IEEE802.11 b/g/n
Беспроводная скорость
Maximum150Mbps
RFМощность
Maximum18dbm
Расстояние беспроводной передачи
100Рис (открытая площадь)
Беспроводной режим работы
Маршрут, AP, реле, мостовое соединение

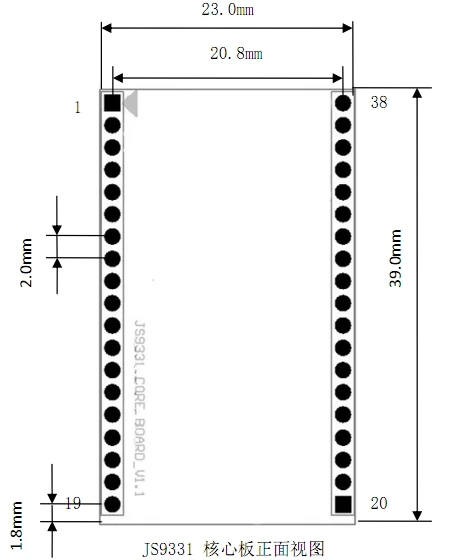

Механический размерный рисунок
Введение ПИН-кода
Контактный серийный номер
Название
Опишите
1
VDD33
Основной источник питанияDC 3,3 VВход
2
VDD33
Основной источник питанияDC 3,3 VВход
3
GND
Основной источник питания наземный
4
GND
Основной источник питания наземный
5
GPIO26
СтандартGPIO
6
GPIO12
СтандартGPIO
7
GPIO27
СтандартGPIOПо умолчаниюСистемный светодиодныйФункция
8
GPIO11
Внутреннее заземление10KПотяните вниз сопротивление земле, по умолчаниюБеспроводной светодиодныйФункция, высокий уровень активности
9
GPIO17
Внутреннее заземление10KВыдерживает сопротивление2,6 ВПо умолчаниюWAN светодиодныйФункция, низкий уровень активности
10
GPIO16
Внутреннее заземление10KПотяните вниз сопротивление земле,GPIOФункция
11
GND
Земля
12
GPIO15
Внутреннее заземление10KПотяните вниз сопротивление земле, по умолчаниюСброс/Заводская новая клавишаФункция, высокий уровень активности
13
GPIO14
Внутреннее заземление10KПотяните вниз сопротивление земле,GPIOФункция
14
GPIO13
Внутреннее заземление10KВыдерживает сопротивление2,6 ВПо умолчаниюLAN1 светодиодныйФункция, высокий уровень активности.
15
GPIO1
Внутреннее заземление10KВыдерживает сопротивление2,6 В,GPIOФункция
16
GPIO0
Внутреннее заземление10KПотяните вниз сопротивление земле,GPIOФункция
17
GND
Земля
18
UART_RX
Серийный портRX(Обычно используется для регулировки и испытания)
19
UART_TX
Серийный портTX(Обычно используется для регулировки и испытания)
20
GPIO20
СтандартGPIOИлиI2S SDФункция Pin, по умолчаниюGPIO
21
GPIO19
СтандартGPIOИлиI2S WSФункция Pin, по умолчаниюGPIO
22
GPIO18
СтандартGPIOИлиI2S CKФункция Pin, по умолчаниюGPIO
23
GPIO21
СтандартGPIOИлиI2S MCKФункция Pin, по умолчаниюGPIO
24
GPIO22
СтандартGPIOИлиI2S MICINФункция Pin, по умолчаниюGPIO
25
GND
Земля
26
RX4_P
Порт Ethernet4Получение положительного конца
27
RX4_N
Порт Ethernet4Получить отрицательный терминал
28
TX4_P
Порт Ethernet4Отправить положительный конец
29
TX4_N
Порт Ethernet4Отправить отрицательный терминал
30
VDD20
Ethernet блок питания на выходе
31
RX0_P
Порт Ethernet0Получение положительного конца
32
RX0_N
Порт Ethernet0Получить отрицательный терминал
33
TX0_P
Порт Ethernet0Отправить положительный конец
34
TX0_N
Порт Ethernet0Отправить отрицательный терминал
35
GND
Земля
36
USB_N
USBОтрицательный конец
37
USB_P
USBПоложительный конец
38
GND
Земля
Вспомогательная информация
Информация о основной плате включает руководство по модулю основной платы, прошивка openwrt для сжигания, исходный код openwrt, перекрестную цепочку инструментов (нет необходимости составлять исходный код openwrt, прямое развитие приложений). Информация о базовой плате содержит только схему модульной посылка и поддерживающее изображение uboot. В комплект не входит схема основной платы и исходный код uboot. Те, кто возражает, стараются делать фотографии. Чтобы приобрести базовую плату, вы можете обратиться в службу поддержки клиентов за схематическими данными нижней платы.
Рекомендуется купить совет по разработке JS9331 для быстрой оценки основной платы, что полезно для дизайна продукта.
