description

Описание:

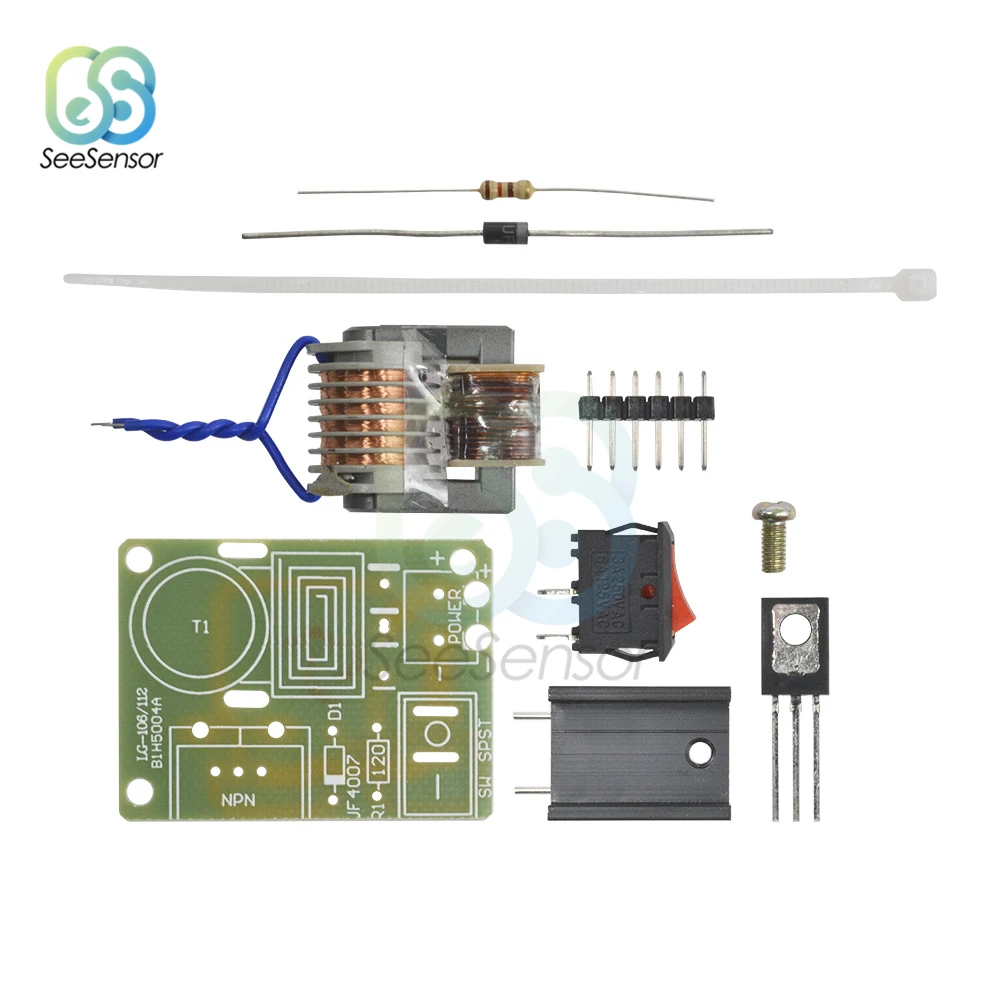

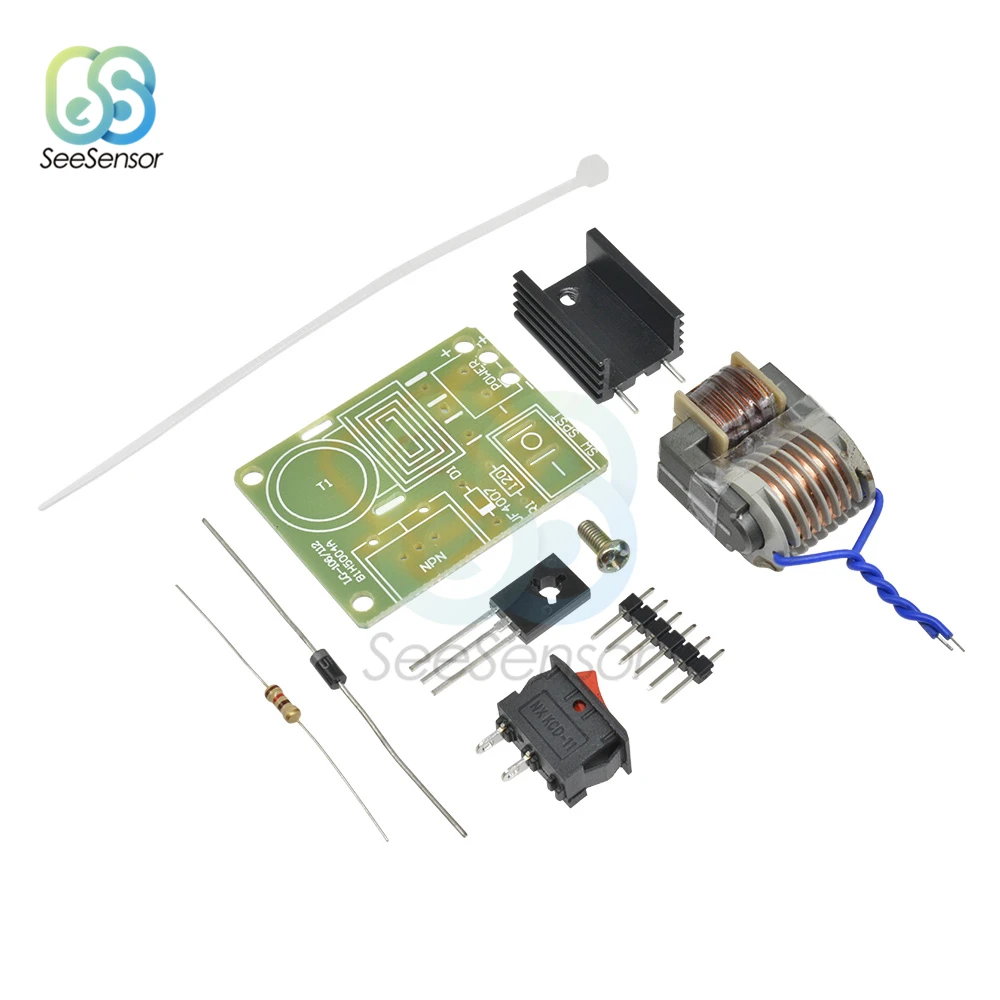

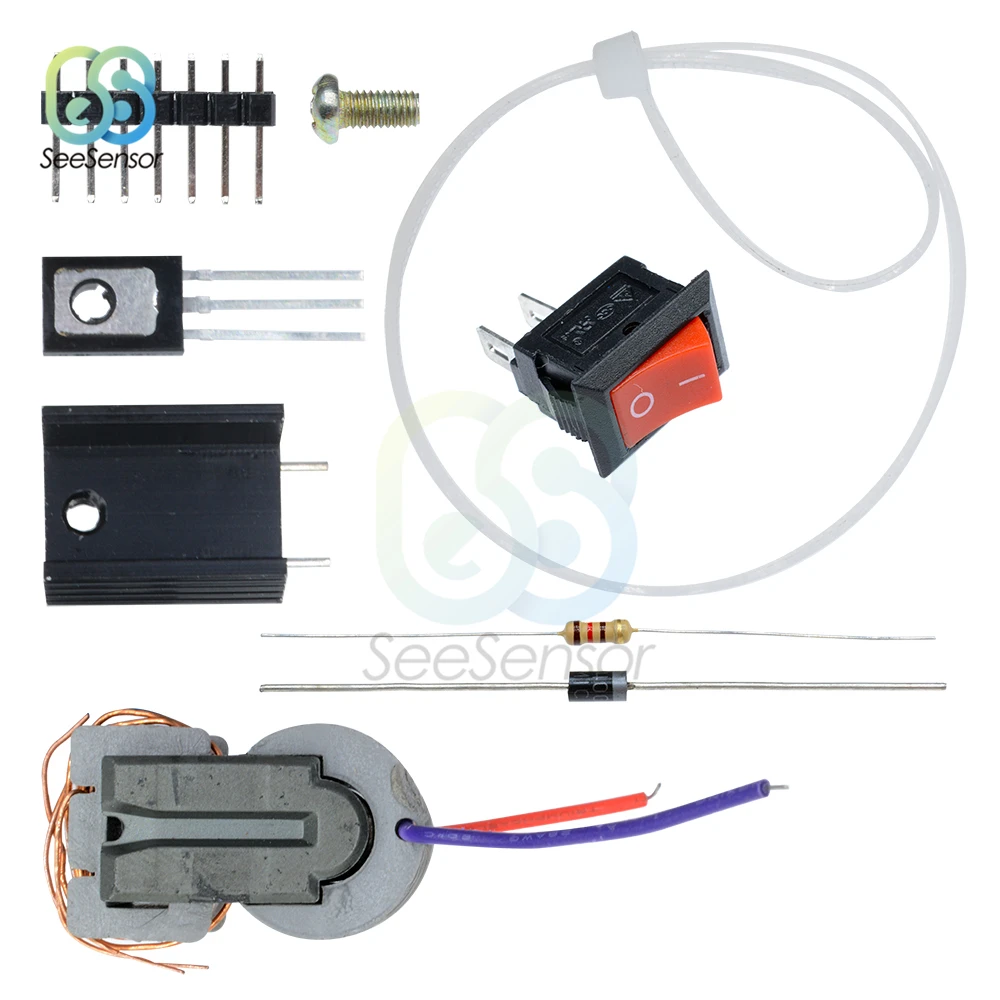

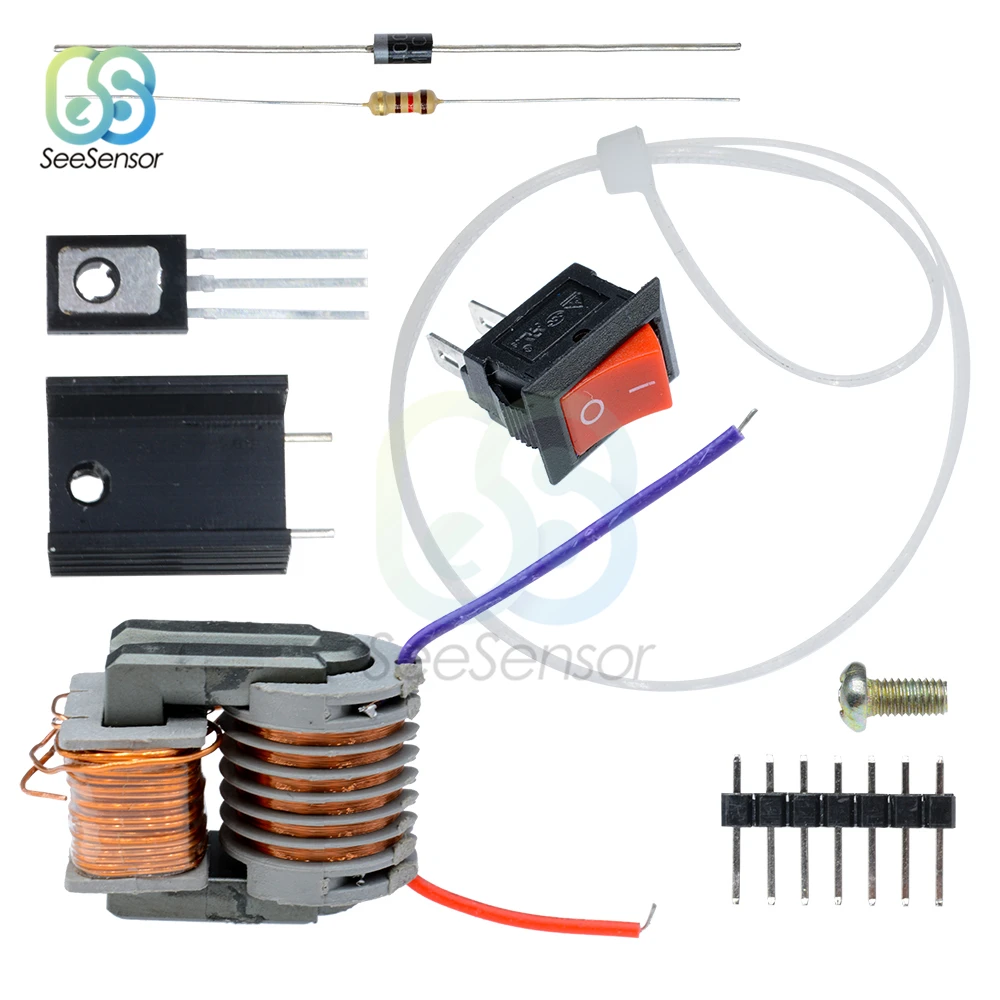

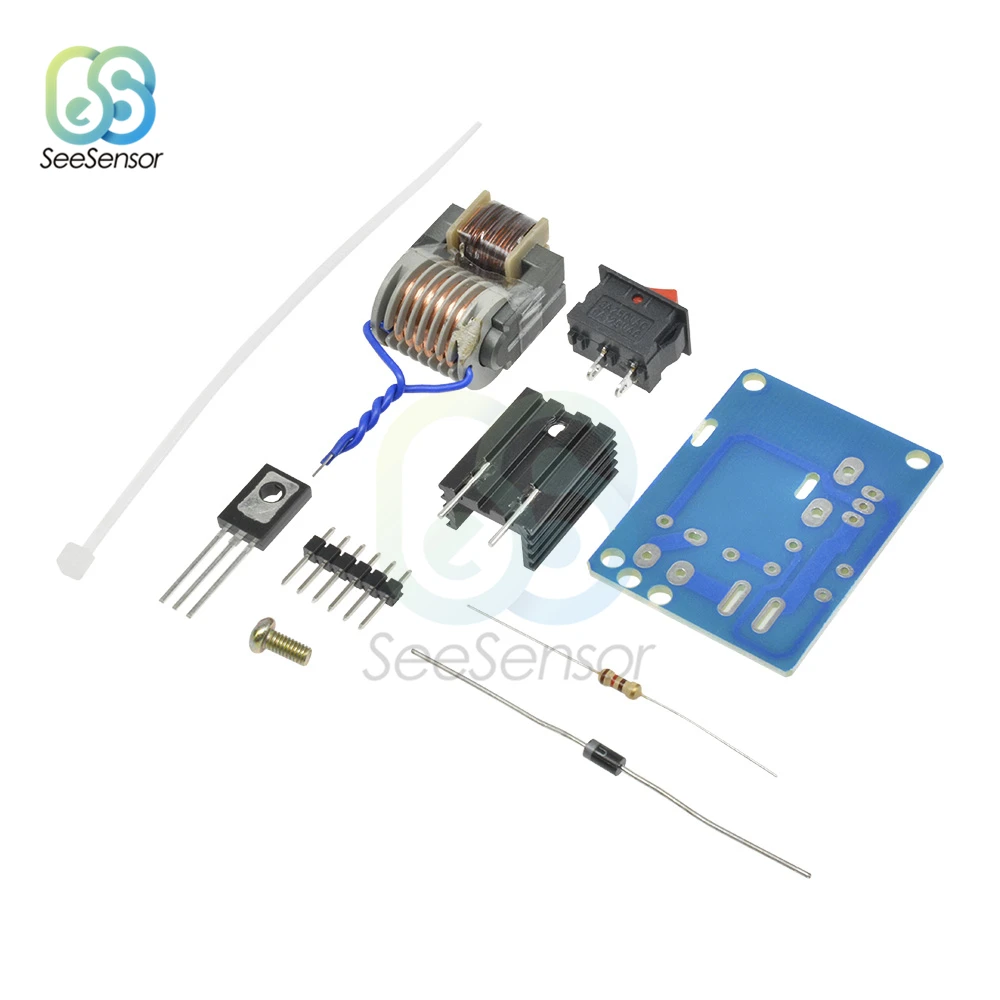

Примечание: этот элемент является DIY Kit, не собирается. По умолчанию с одной печатной платой.

Особенность:

Этот продукт является Катушка-усилитель производственным комплектом, схема простая и надежная, с профессиональными линейными чертежами, энтузиастами удобства электронных исследований

Использование: научный эксперимент для средней школы, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта схема генерируется, когда стабильная высокочастотная дуга, высокая температура, может легко воспламенить горючие материалы, поэтому она называлась плазменными зажигалками

Параметры:

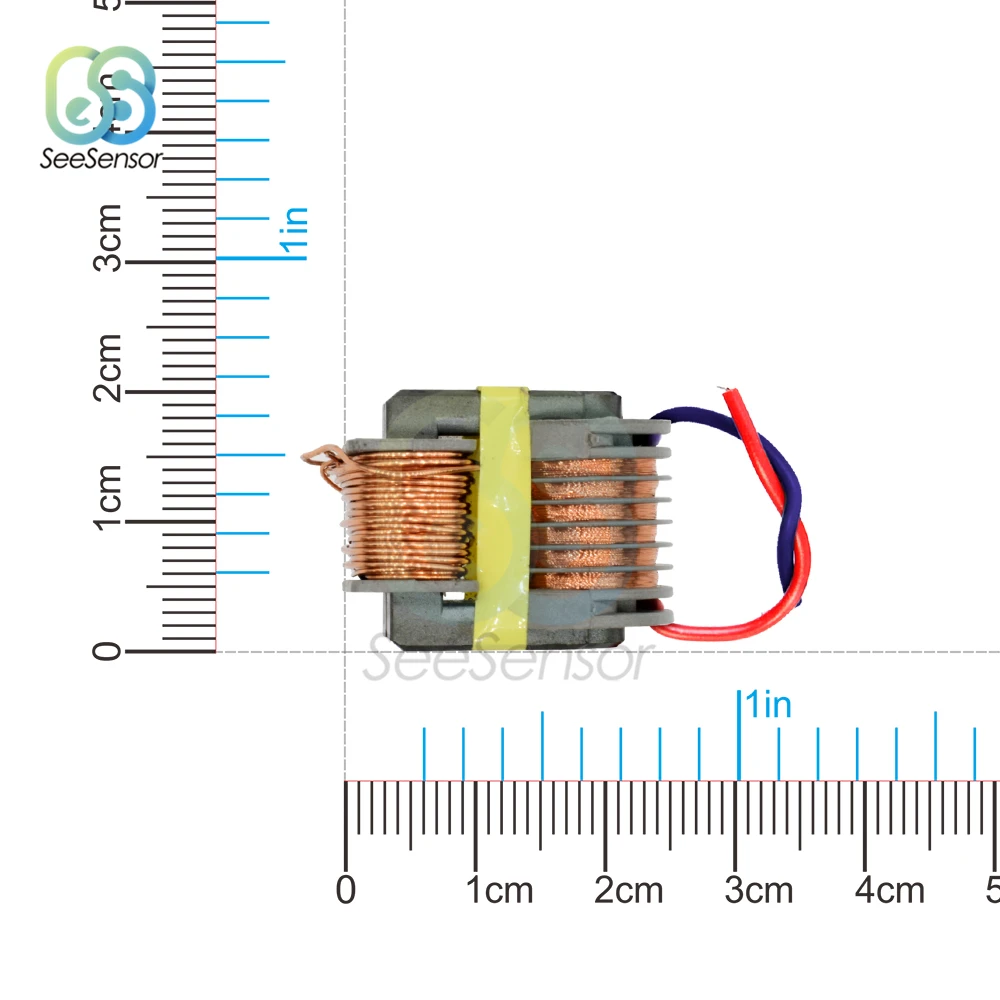

15 кВ трансформатор Внешние размеры примерно: 27 × 16 × 21 мм

Входное напряжение: постоянный ток 3,7-4,2 в (ограничение 12 В, не рекомендуется легко повредить, этот трансформатор в равной степени применим к входному напряжению 12 В, но требуется соответствующее увеличение основания резистора обратной связи примерно до 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим для замены небольшой регулировки или сгоревшего транзистора или трансформатора)

Входной ток: <2A

Выходное напряжение: около 15 кВ (обратите внимание на безопасность при использовании)

Выходной ток: ≤ 0,4 A

Высоковольтное биполярное расстояние розжига: ≤ 0,5 см

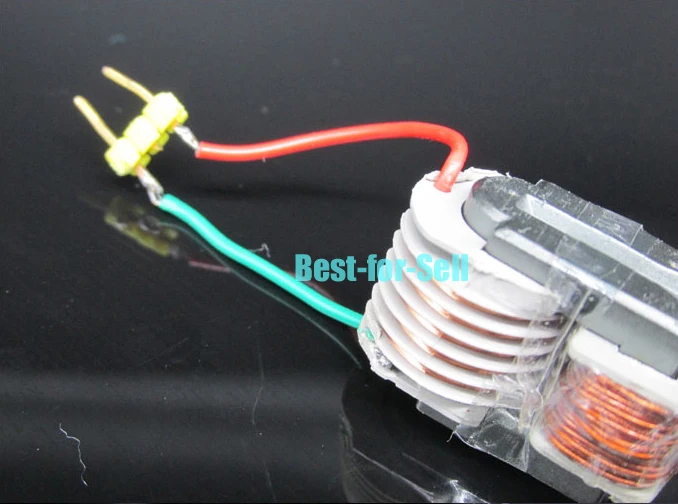

При завершении входного питания продукта 3,7 в-4,2 в, вторичный выход высокого напряжения не подключается к высоковольтным выпрямительным диодам и конденсаторам, выходные клеммы длиной ≤ 1,5 см могут производить фиолетовую высокотемпературную дугу, не трескается, но температура очень высокая, вы можете легко и мгновенно направить сигаретную бумагу, Или даже очень тонкая проволока сжигала искры (например, химия младшей средней школы экспериментирует тонкая проволока в сцене сгорания кислорода, но не так хорошо, как кислород такой интенсивный).

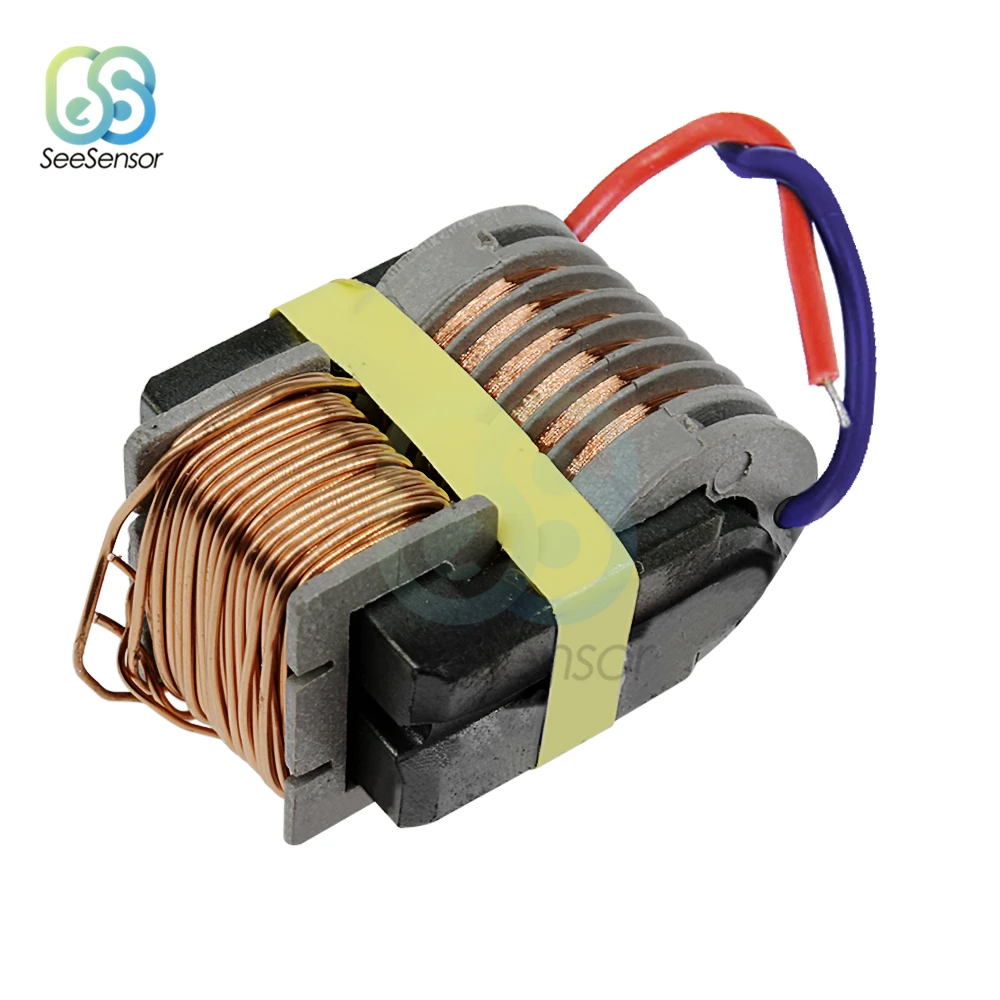

Конструкция трансформатора:

Есть две первичные обмотки, первичная обмотка, обратная обмотка, вторичный выход высокого давления. Другое: 15 кВ трансформатор предназначен для максимальной выходной мощности, предельная выходная мощность не может превышать 15 кВ, это одна сантиметровая дуга, более высокое выходное напряжение, вероятно, повредит трансформатор.

Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;

ПРИМЕЧАНИЯ по установке:

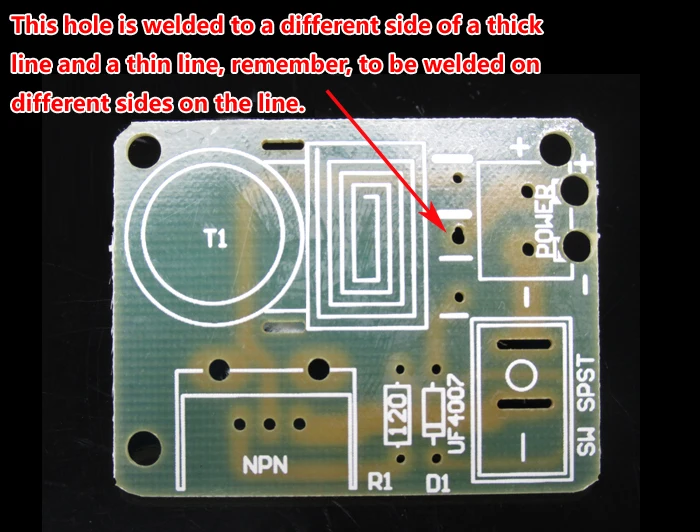

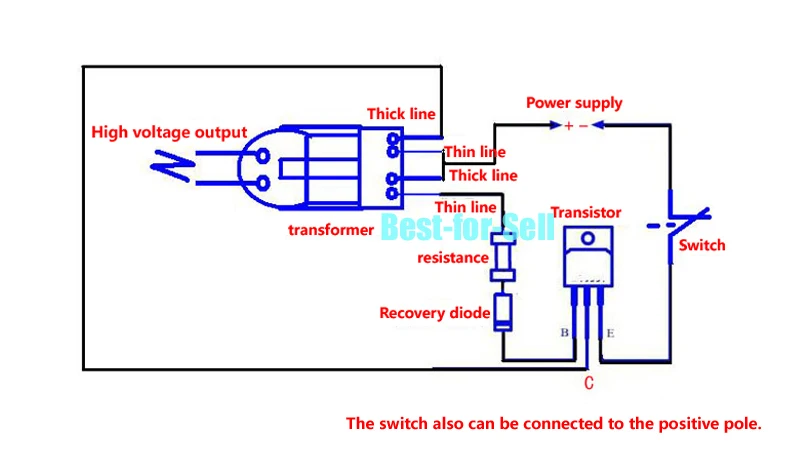

1). С печатной платой запчасти лучше производятся, в которых трансформаторная линия толстой и тонкой линии, на это следует обратить внимание на остальные компоненты по доске из шелковых символов и параметры сварки на леске. Плата-трансформер сделала три накладки, у которых Середина отверстия площадки сравнительно большая, отверстие при этом Сварка толстой эмалированной проволоки и тонкой Эмалированной проволоки, толстая эмалированная проволока и тонкая эмалированная проволока не используют одну и ту же сторону, Например, с левой толстой линии и правой стороны тонкой проволоки в или с левой стороны тонкой линии и правой стороны толстой линии сварки, Короче говоря, не используйте одну и ту же сторону толстых линий и тонких линий.

2). Во избежание выходного 2-проводного расстояния слишком далеко, что приводит к отсутствию нагрузки, вы можете сварить штифт 3P на выходе.

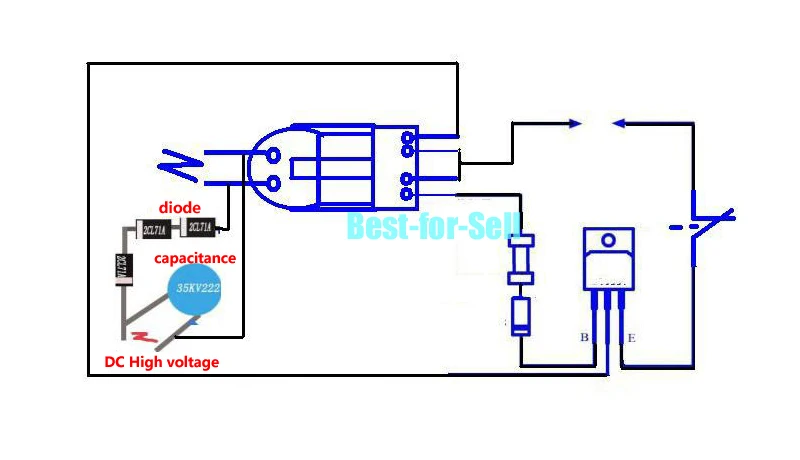

3). После успешного производства, если выходной доступ к высоковольтному конденсатору и трем высоковольтным выпрямителям, состоящим из двойной цепи напряжения, вы можете производить высокое напряжение постоянного тока, вы можете изготовить генератор анионов, схема подключения выглядит следующим образом:
