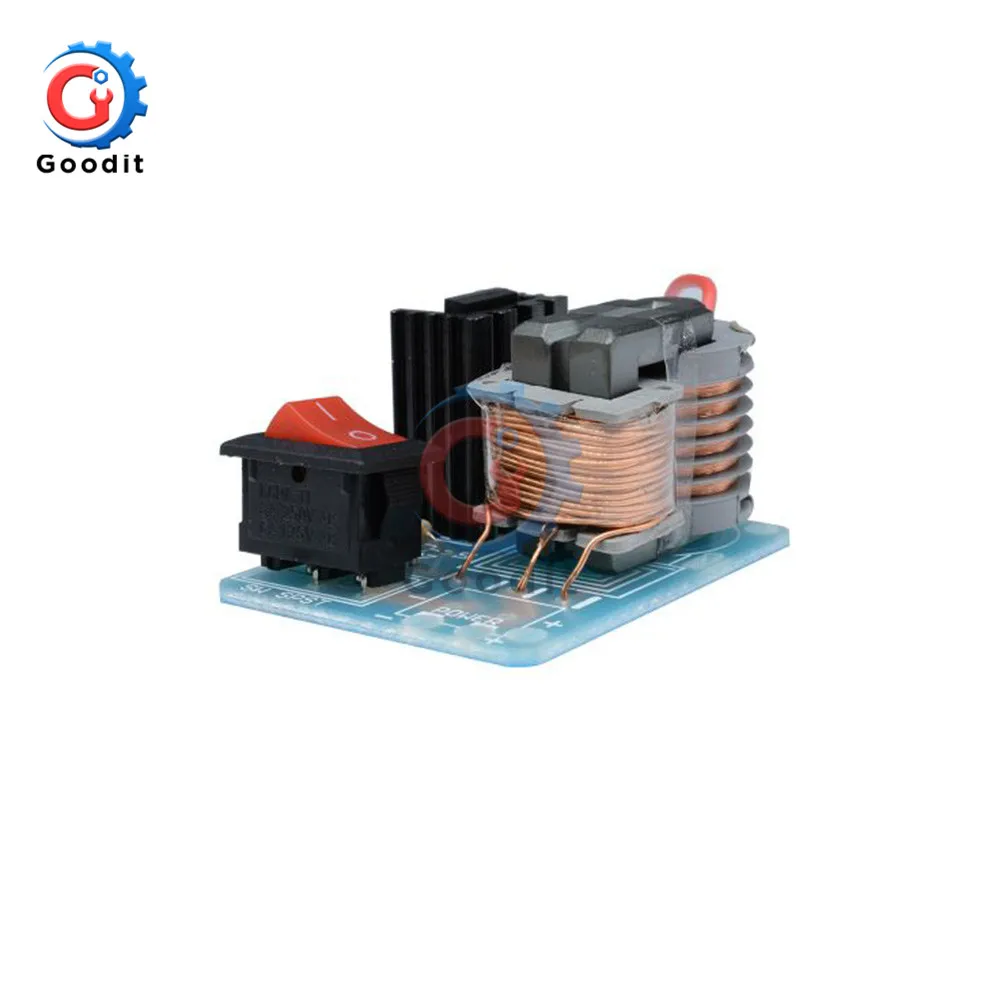

Инвертор 15 кВ, повышающий 18650 трансформатор, 3,7 в, высокочастотный генератор дугового зажигания постоянного тока

Особенность:

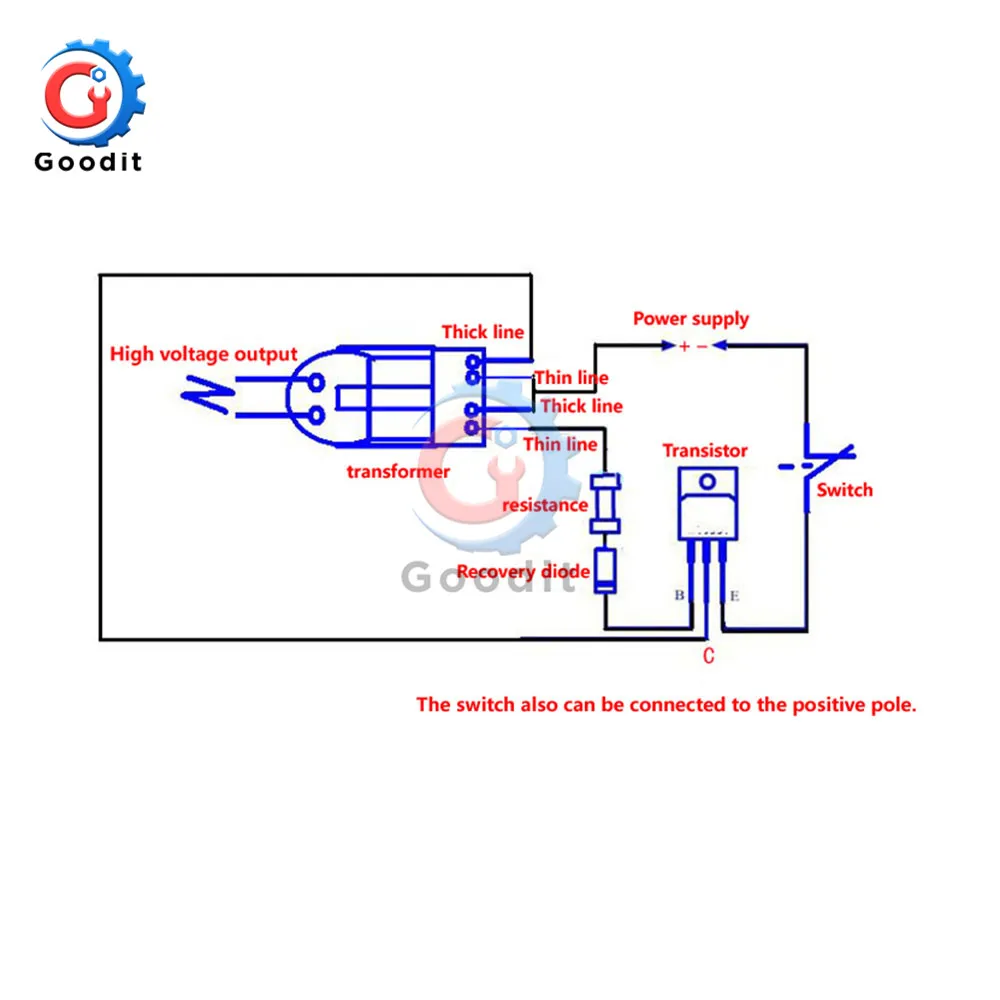

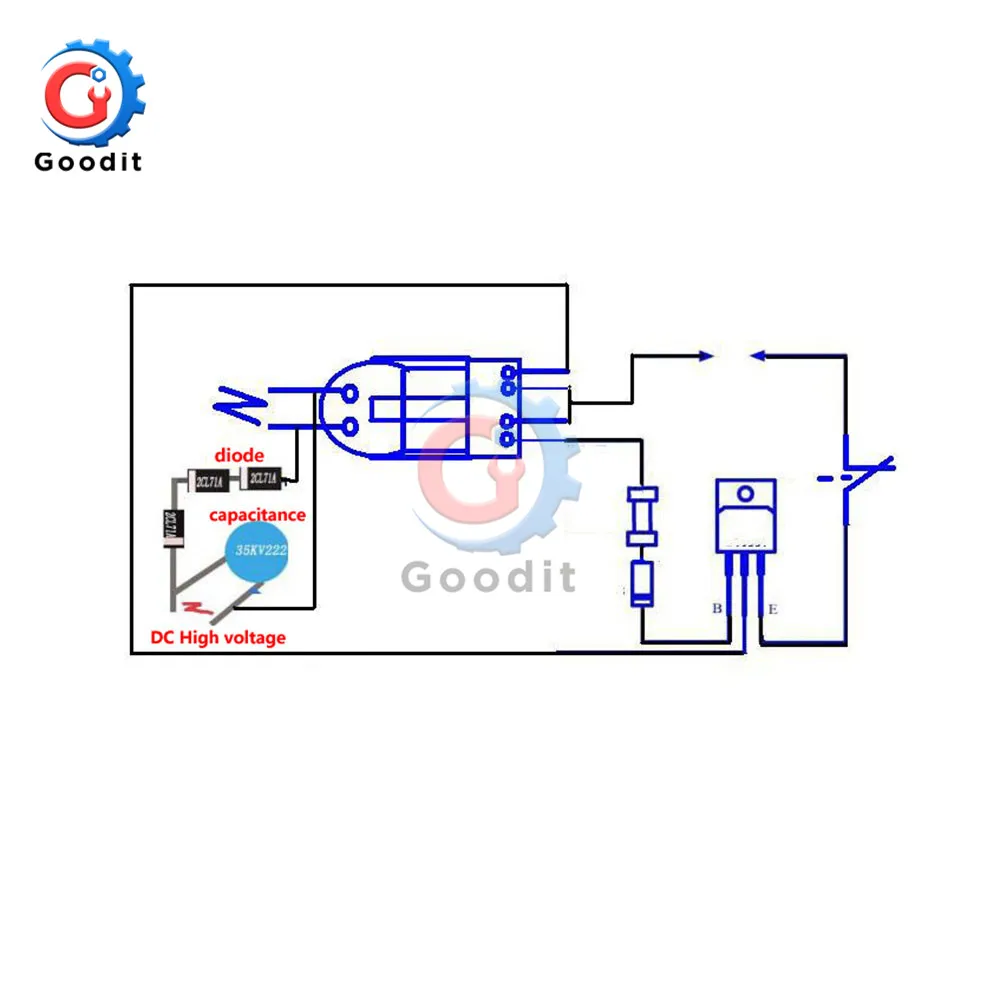

Этот продукт представляет собой Катушка-усилитель производственный комплект, схема простая и надежная, с профессиональными линейными чертежами, для удобства электронных исследований

Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное небольшое производство. Эта схема создается, когда стабильная высокочастотная дуга, высокая температура, может легко воспламенять горючие материалы, поэтому ее называли плазменными зажигалками

Параметры:

15 кВ трансформатор Внешние размеры приблизительно: 27 × 16 × 21 мм

Входное напряжение: 3,7-4,2 В постоянного тока (предел 12 В, легко повредить, не рекомендуется, этот трансформатор одинаково применим к входному напряжению 12 В, но требует соответствующего увеличения основания резистора обратной связи примерно до 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим для замены небольшой регулировки, или сгоревшего транзистора или трансформатора)

Входной ток: <2 А

Выходное напряжение: около 15 кВ (обратите внимание на безопасность при использовании)

Выходной ток: ≤ 0,4 А

Расстояние биполярного зажигания высокого напряжения: ≤ 0,5 см

Размер печатной платы: 4,2 см * 3,2 см * 0,16 см

При прекращении входного питания продукта 3,7-4,2 в, вторичный выход высокого напряжения не подключается к высоковольтным выпрямительным диодам и конденсаторам, уровни выходных клемм ≤ 1,5 см в длину могут создавать фиолетовую высокотемпературную дугу, без потрескивания, но температура очень высокая, вы можете легко и мгновенно направить сигаретную бумагу, Или даже очень тонкая проволока сжигает искры (например, эксперимент по химии для младших классов средней школы тонкая проволока в сцене сжигания кислорода, но не так хорошо, как кислород настолько интенсивный.)

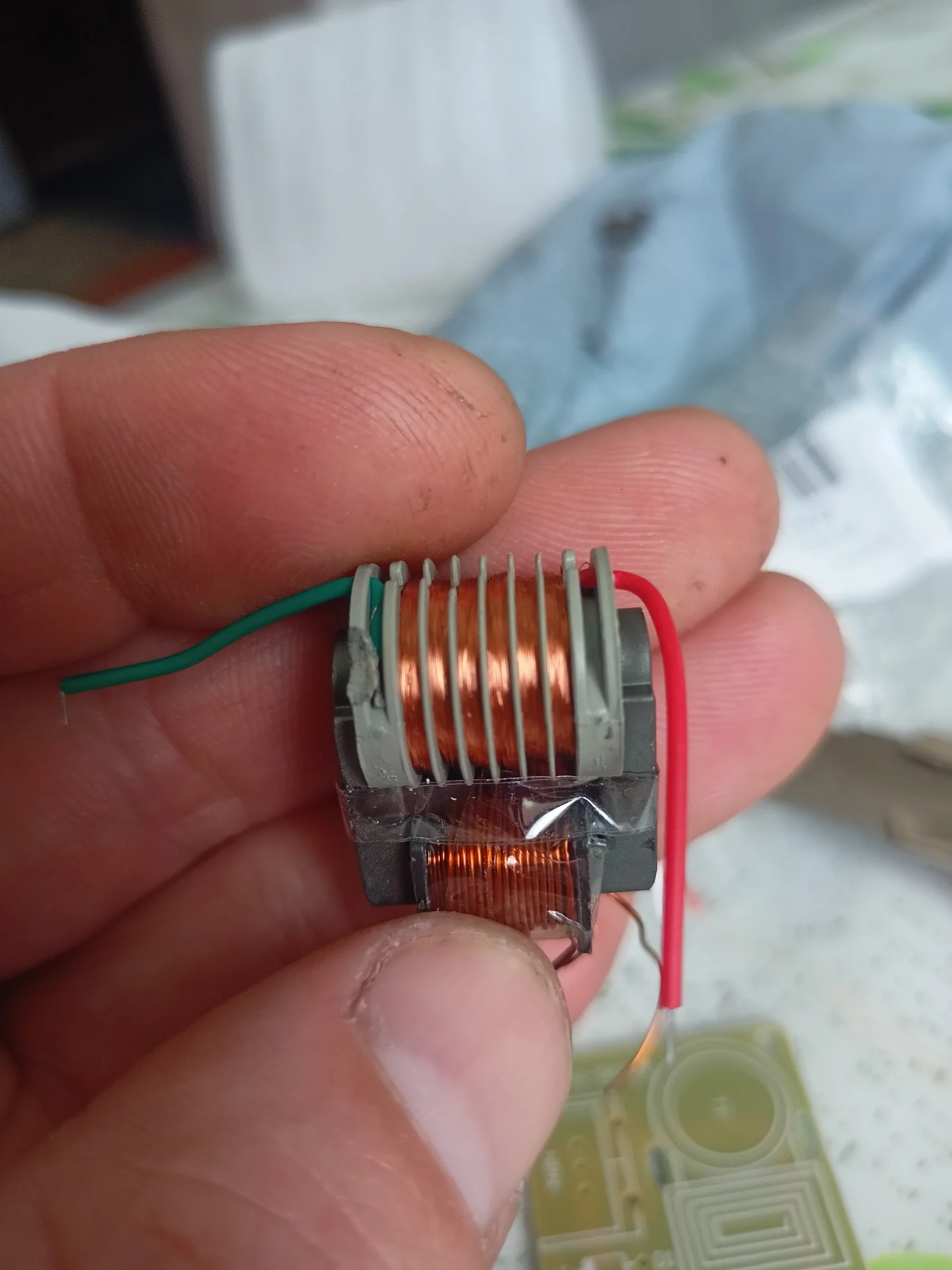

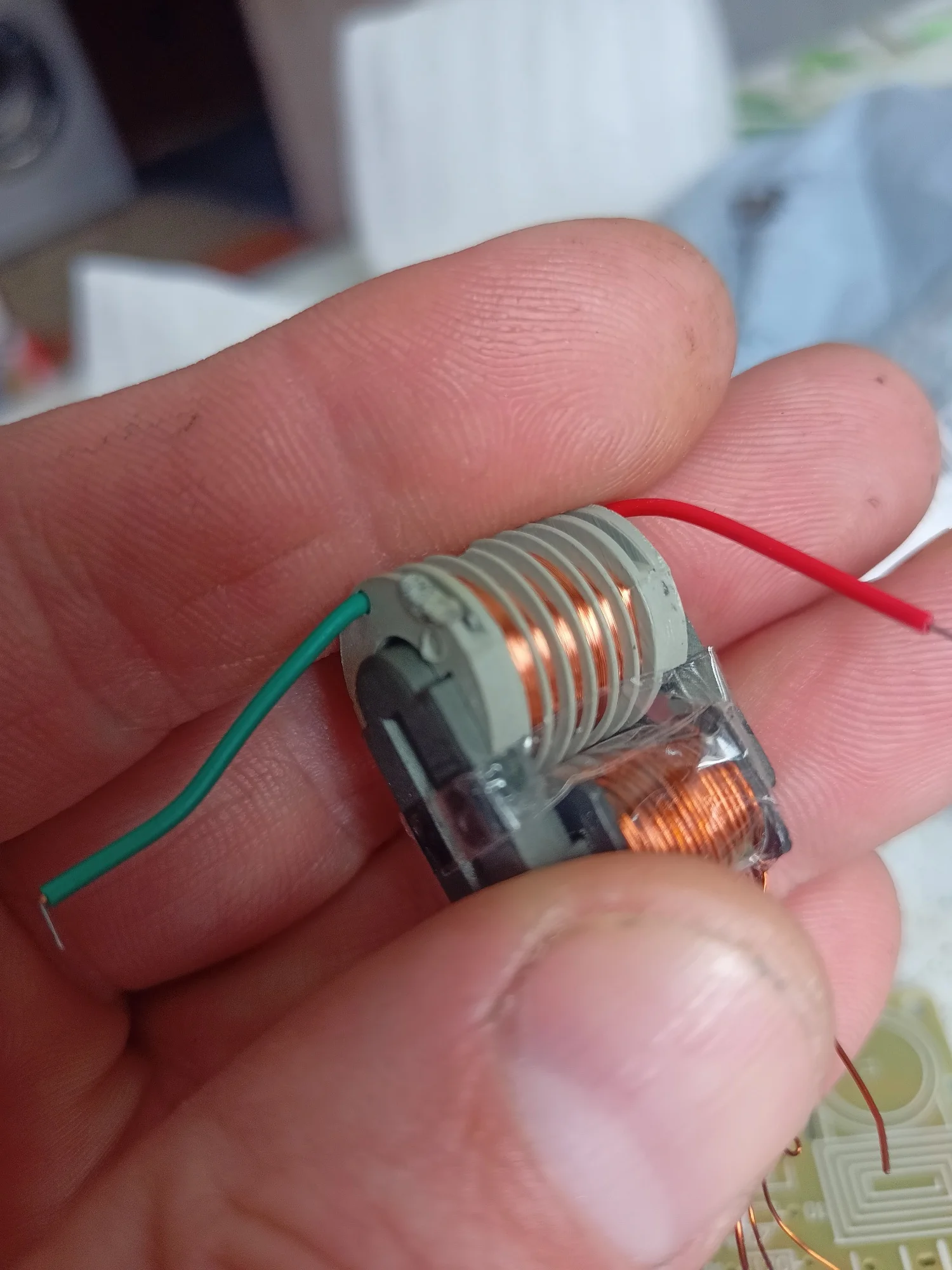

Структура трансформатора:

Есть две первичные обмотки, первичная обмотка, обратная обмотка, вторичный выход высокого давления. Другое: трансформатор 15 кВ, предназначенный для максимальной выходной мощности, предельная выходная мощность не может превышать 15 кВ, дуга составляет один сантиметр, более высокое выходное напряжение может повредить трансформатор.

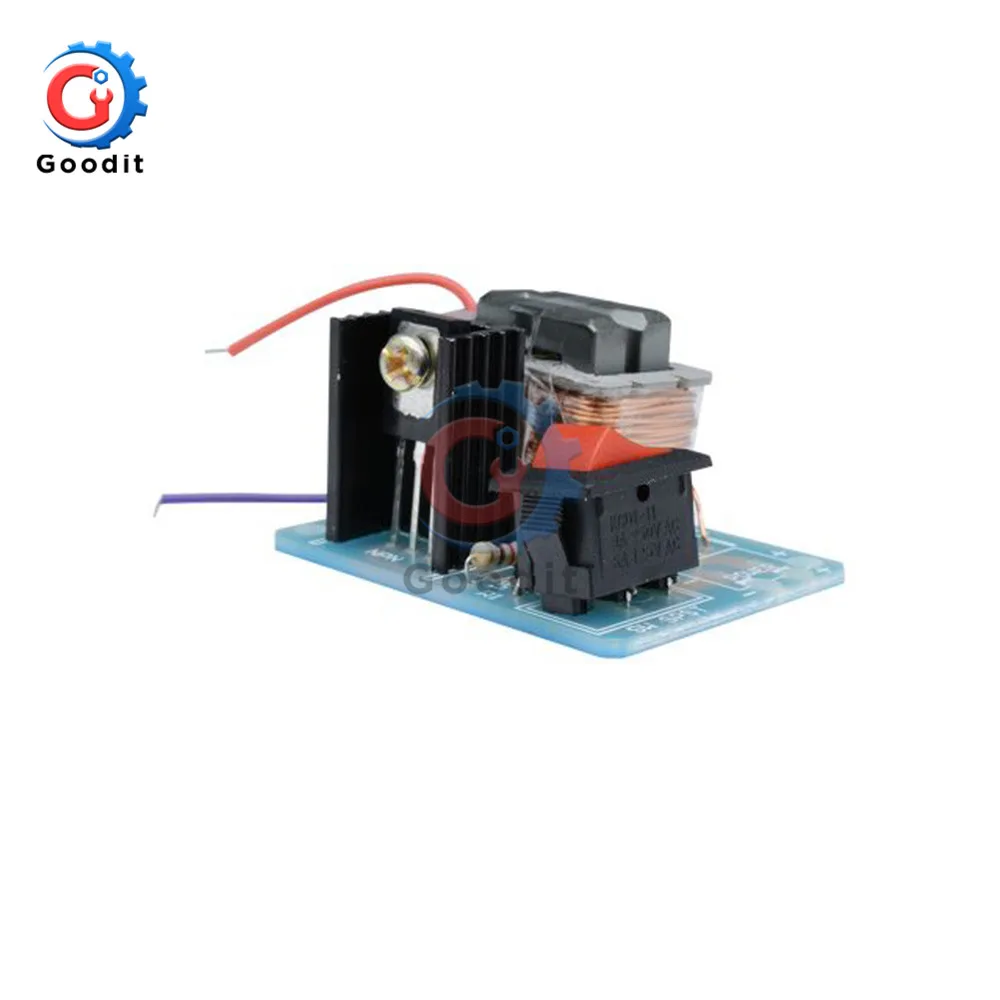

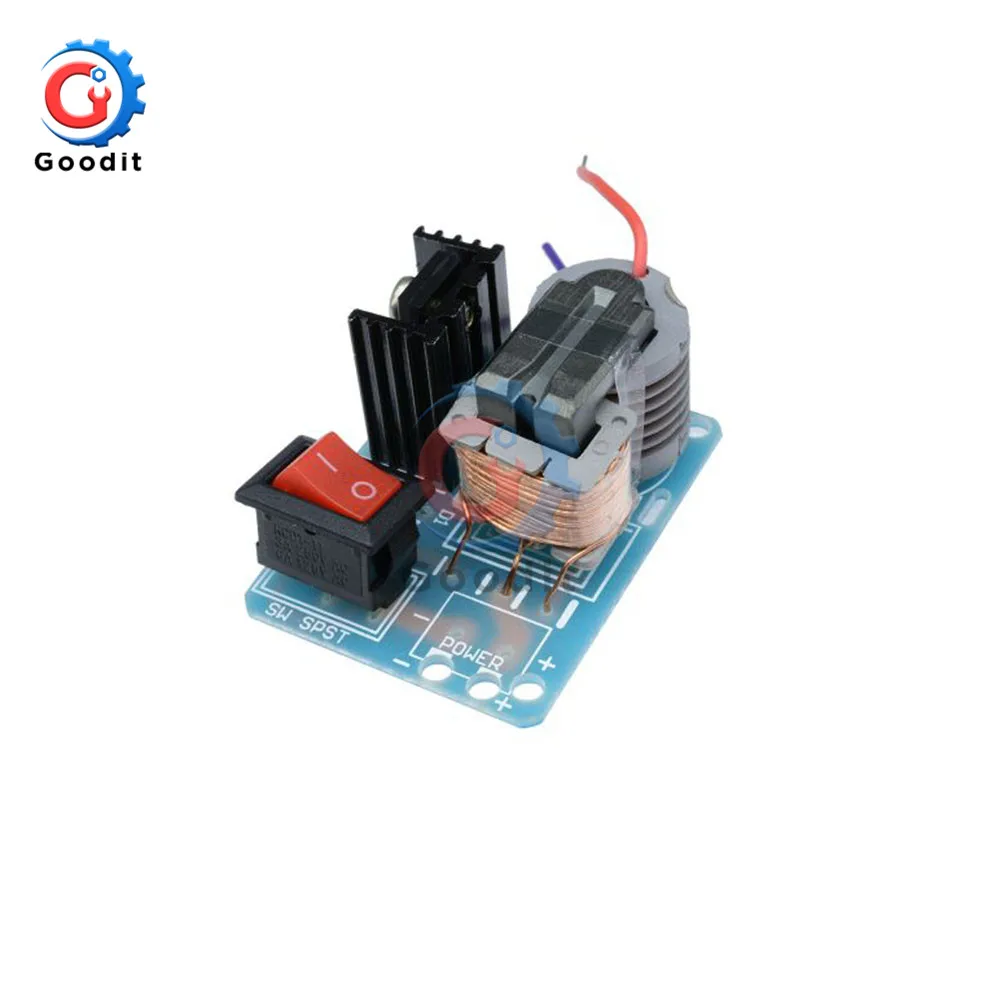

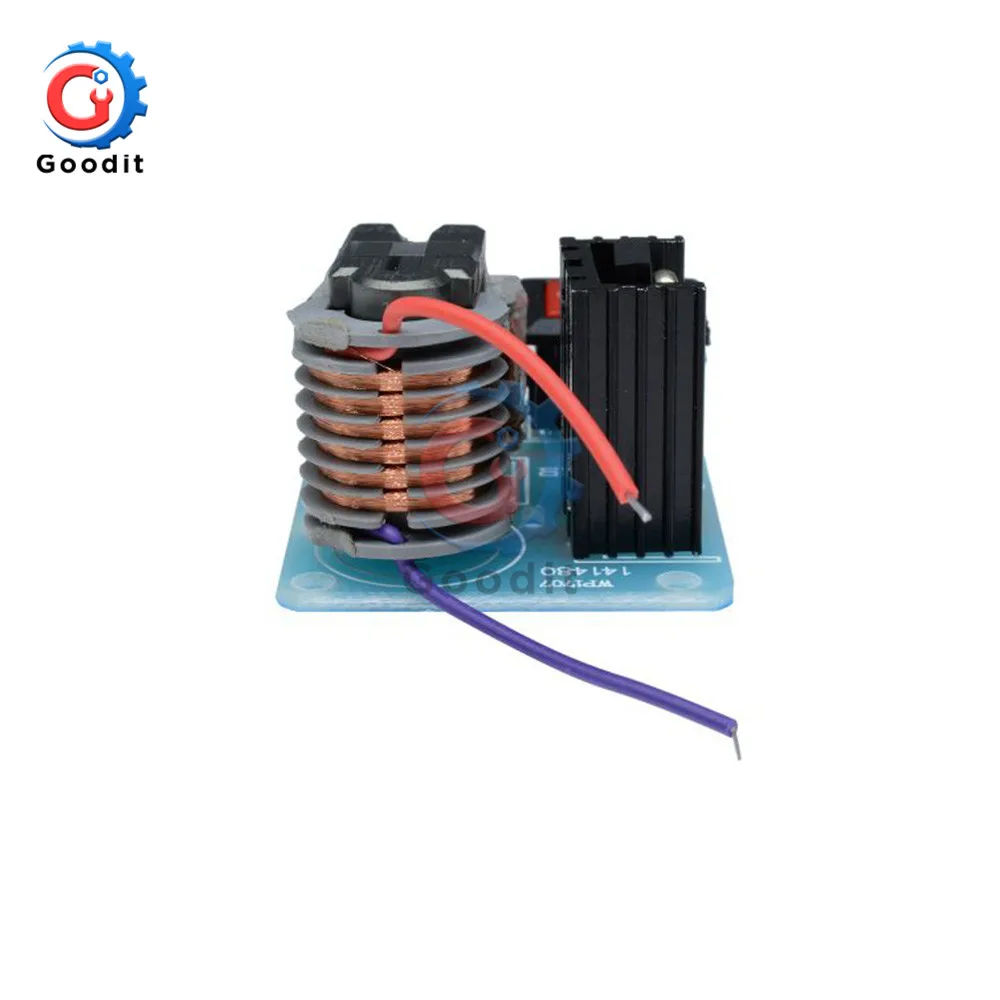

Примечание: этот предмет представляет собой набор для самостоятельной сборки. По умолчанию с одной печатной платой.

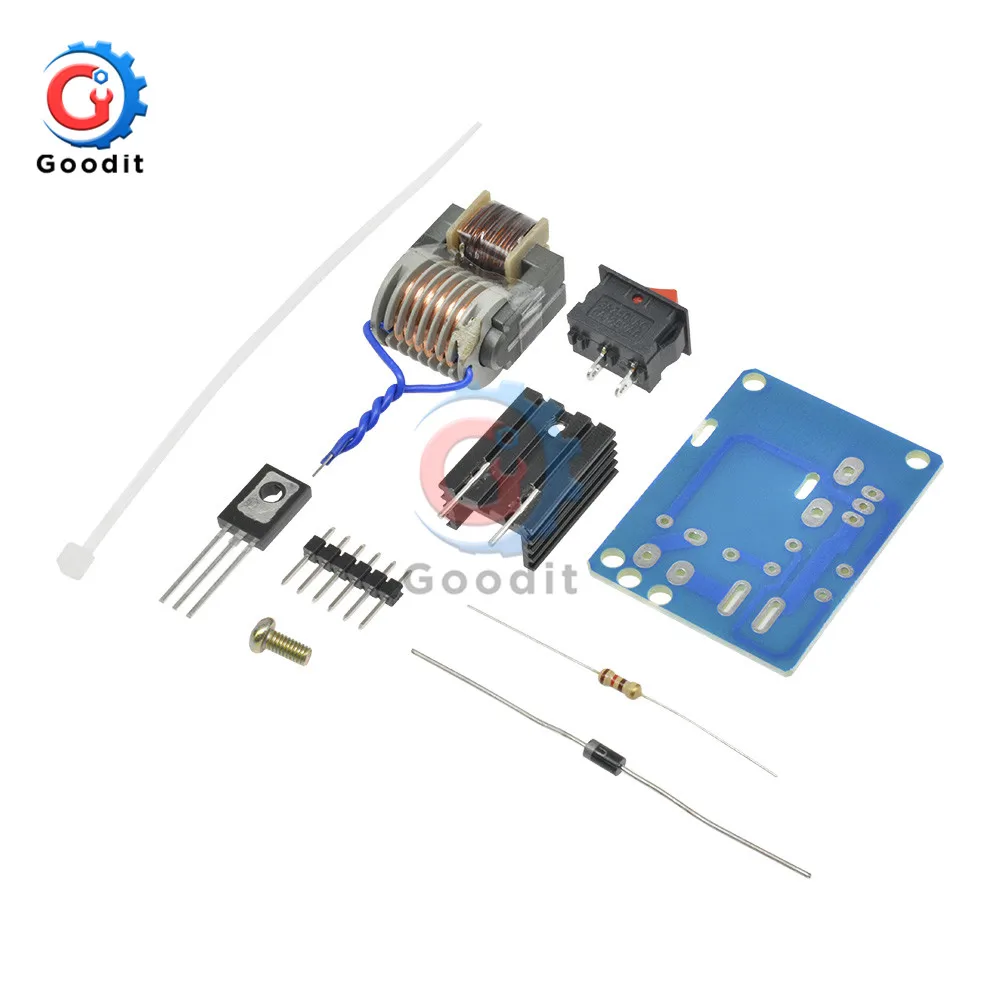

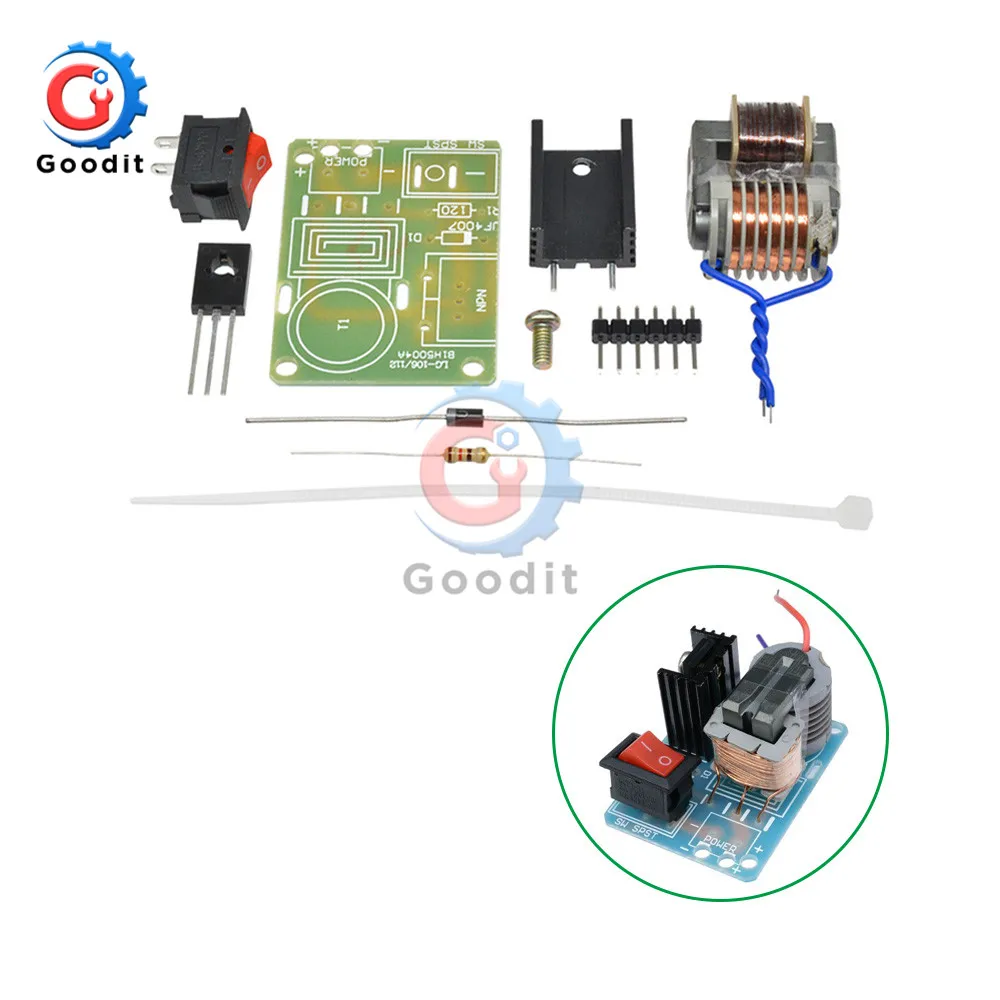

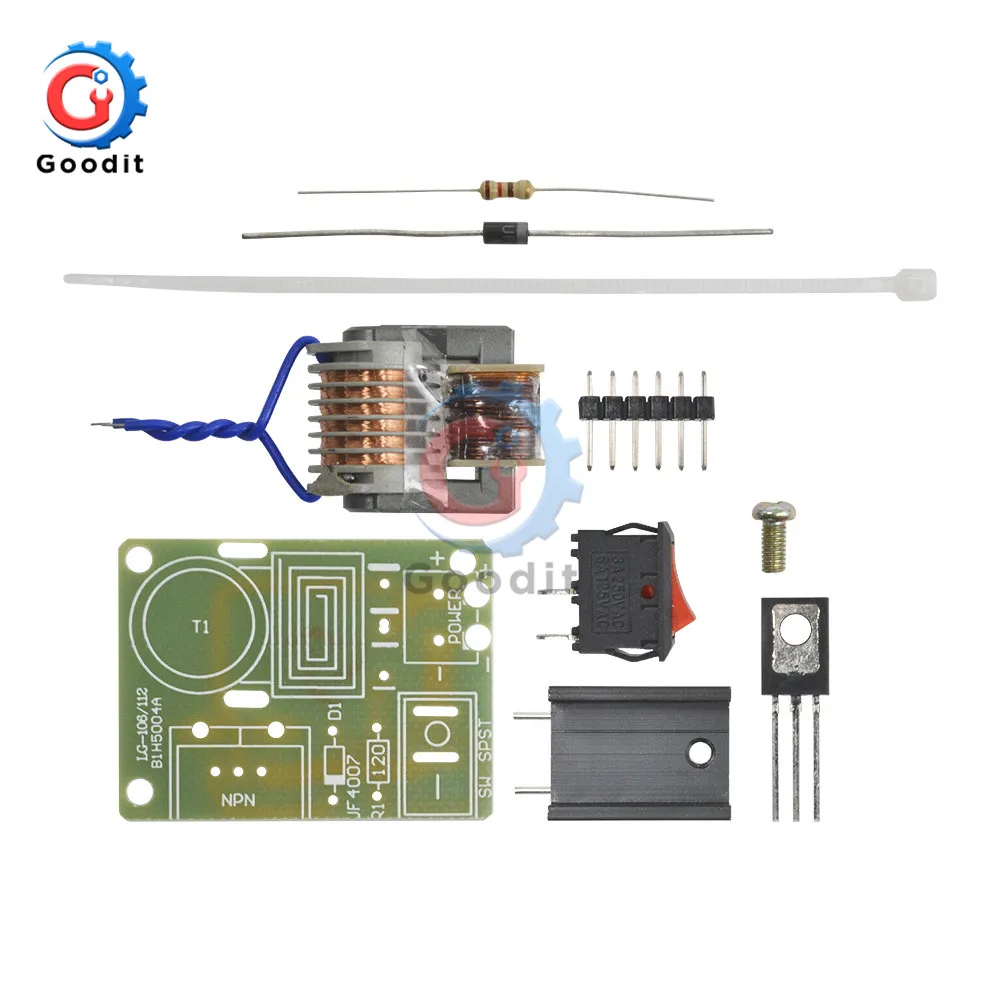

Посылка

15VKE = 1 Тип повышающего трансформатора x1

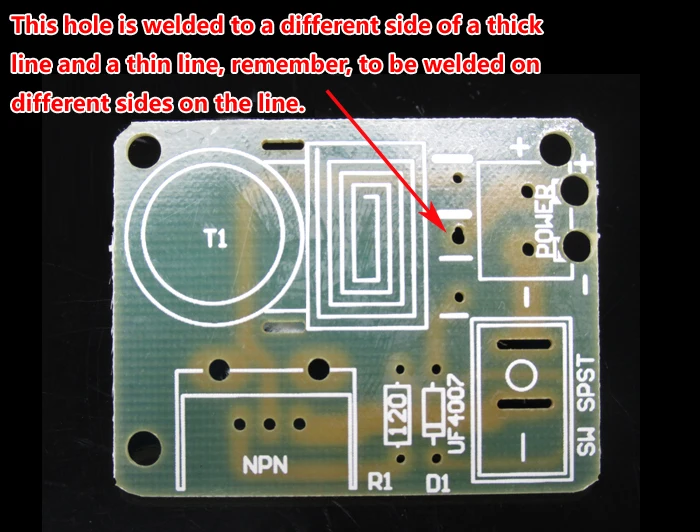

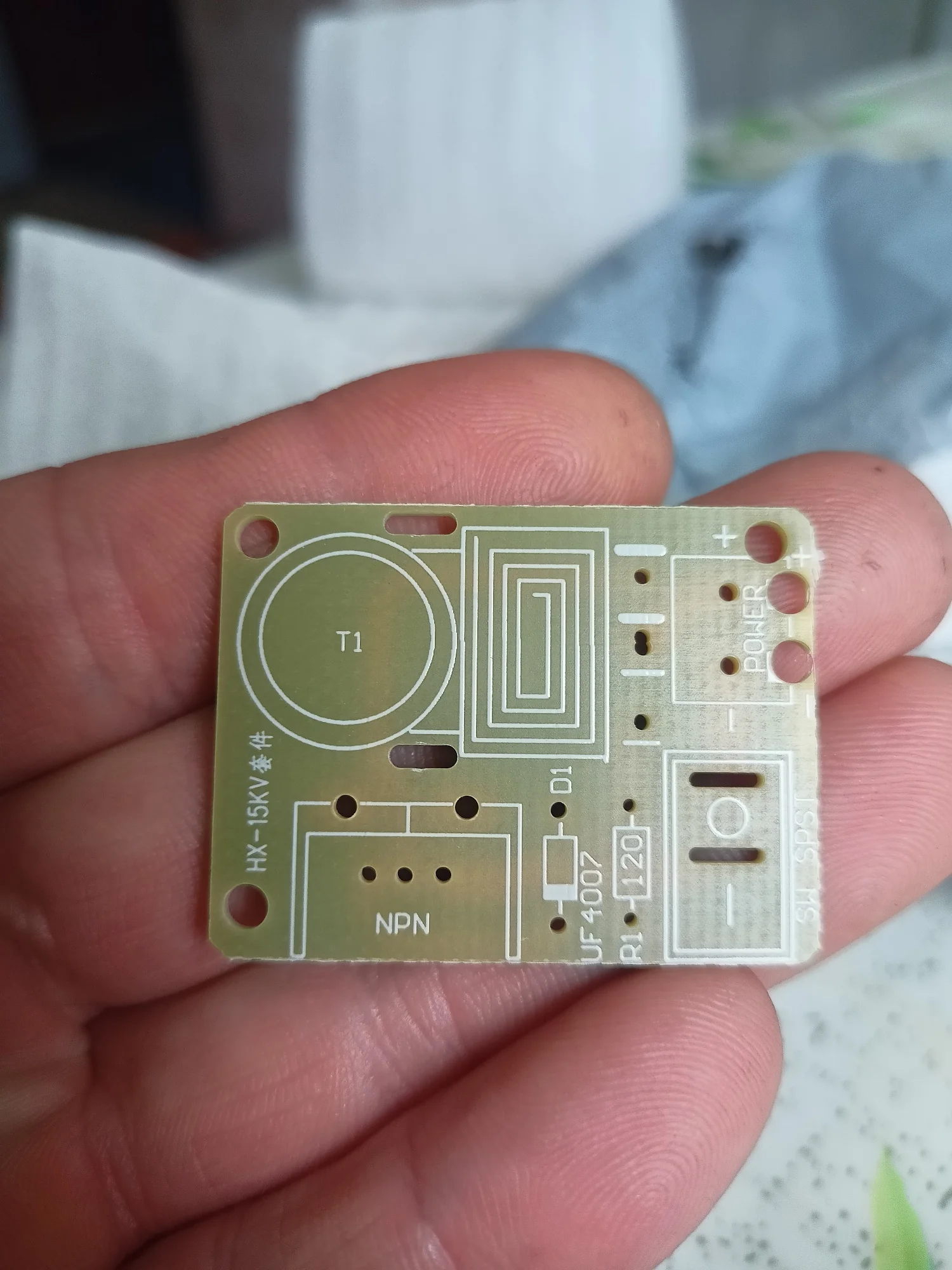

Печатная плата X 1

Сопротивление 120 Ом X 1

Сверхбыстрый диод восстановления UF4007 X 1

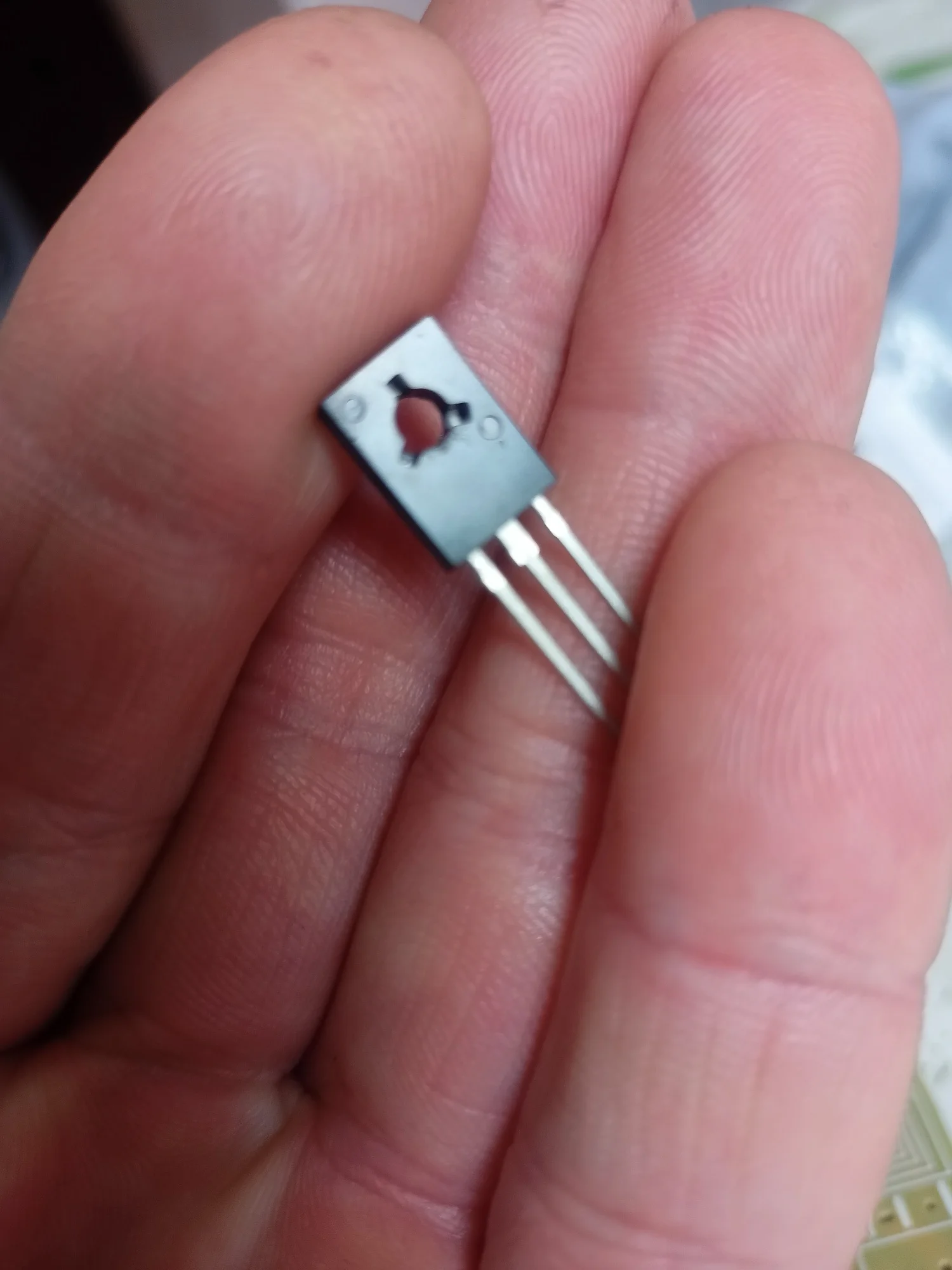

ТРАНЗИСТОР N20 X 1

Радиатор X 1

M3 * 6 винтов X 1

Лодочный выключатель X 1

3-контактный X 1
