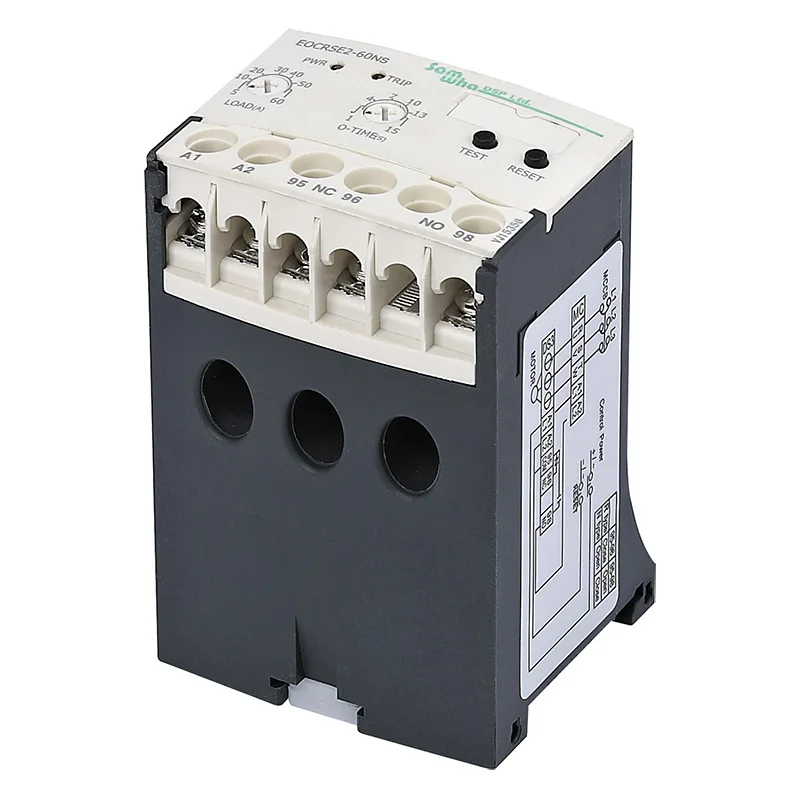

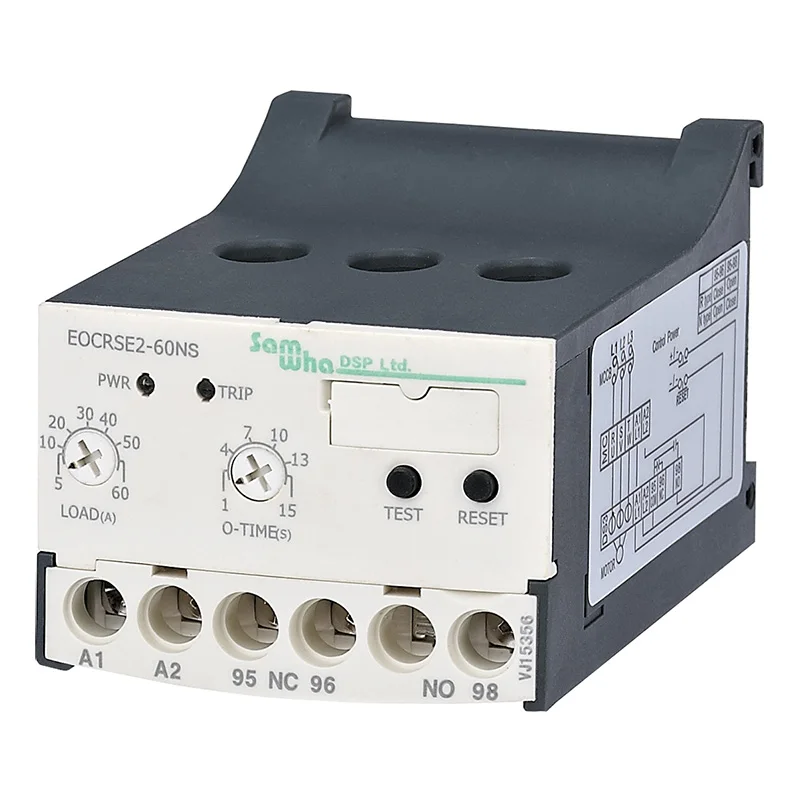

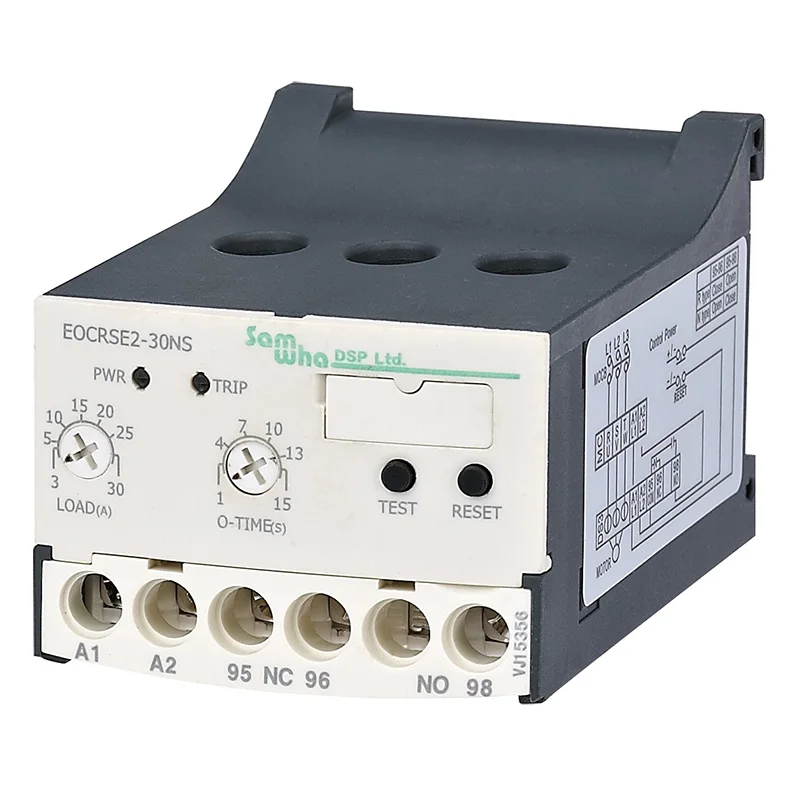

Samwha-Dsp EOCR-SE2 тонкое электронное реле перегрузки защита двигателя тепловое реле перегрузки (Un:24-260VACDC)

Особенности

■ Компактный дизайн■ Перегрузка/Потеря фазы/заблокированный роторЗащита■ Интегрированный D-Time / O-Time■ Ручной/Электрический сброс■ Низкое энергопотребление■ (Отсутствие выхода напряжения/Отказоустойчивая работа) тип → N■ Прямой запуск/подходит для защиты небольшого двигателя■ Простая проводка

Используется для

-Низковольтный индуцированный электромотор (уровень 600V)Защитное реле-Реле тока часов с отключением-Альтернативная замена существующему реле

Защита

Время работы (поездки) защитного элементаПерегрузка по току = O-TIME Потеря фазы = O-TIMEРотор замка = O-TIme

Светодиодный

Функция амперметра:После плавной работы двигателя медленно поверните перегрузку на ручка настройки против часовой стрелки к светильник ному световому Индикатору, что составляет 100% от фактического рабочего тока. Затем поверните ручку по часовой стрелке, чтобы просто выключить красный светильник в этой точке для фактического текущего значения около 103%.Индикатор запуска/работы:Переключение реле: оранжевый светодиодныйПитание/нормальное рабочее состояние: зеленый светодиодный

Ручной/электрический сброс

Удерживая кнопку тестирования, оранжевая Светодиодная индикация горит, и продукт слетит через O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания.

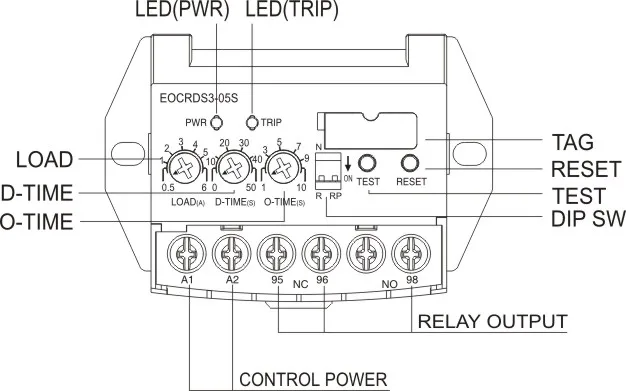

Набор

После установки выполните настройки следующим образом.Установить ручку: O-TIME (время перегрузки по току) установить меньше времени выносливости двигателя при перегрузке по току.Ручка установки: нагрузка (номинальный ток) устанавливает более 110% номинального тока двигателя менее 120% от его рабочего тока

Инструкция по тестированию

Удерживая кнопку тестирования, оранжевая Светодиодная индикация горит, и продукт слетит через O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания.

Светодиодная индикация

Товар PWR (зеленый) СВЕТОДИОДНЫЙ дорожный (красный) светодиодный Мигание питания ×Нормальный ходПоездка × мигание

Технические характеристики

Диапазон тока... : Тип 05) 0,5-6AТип 30) 3-30AТип 60) 5-60AТип 600) Используйте внешнийКТ (вторичный 5А) более 60А с типом 05.Рабочее напряжение (Un). : Тип 220) 24-260VAC/DC Рабочая частота... : 50/60 ГцРабочая мощность... : <2 ВтРабочая температура: -20 ℃ · + 55 ℃Ожидание (t)...................... : Время работы 0,2-10 С Асимметричный набор ............. : % ± 10Контактное лицо ......................... : 5A 250VAC резистивная нагрузкаСхемы подключения .. : 35 мм Din-рейка (D) илиПанель (P)
