Особенности
▪ Супер маленький▪ Защита от перегрузки по току■ Отдельный набор для каждой задержки операции/Время задержки операции▪ Широкий диапазон установки▪ Широкий диапазон рабочего напряжения■ Индикатор работы и идентификация фактическогоТок (светодиодный)▪ Ручной/Электрический сброс■ Окружающей среды без учета▪ Низкое энергопотребление▪ (Без высвобождения напряжения/безопасной работы) → Тип N※ Однофазный, трехфазный доступный (без высвобождения Вольт/безопасной работы) → N
Используется для
-Низковольтный электромотор (уровень 600 В)Защитное реле-Реле тока для часов-Альтернативная замена существующих реле
Протецион
Время работы защитного элемента (поездки)Перегрузки по току = O-TIMEПотеря фазы = O-TIMEБлокированный ротор = D-TIME + O-TIME
Светодиодный
Функция амперметра:После того, как двигатель работает плавно, поверните ручка настройки перегрузки по току медленно против часовой стрелки на красный индикатор светильник, который является 100% от фактического тока. И затем поверните ручку по часовой стрелке, чтобы просто выключить красный светильник в этот момент для фактического значения тока бега около 103%.Индикатор запуска/работы:Реле: Красный светодиодныйМощность/нормальное рабочее состояние: зеленый светодиодный
Ручной/электрический сброс
С кнопкой тестирования, удерживаемой вниз, красный светодиодный индикатор включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.
Набор
После установки выполните следующие настройки.Ручка набора: D-TIME (время задержки) Установите на два-три секунды дольше, чем время запуска двигателя.Ручка набора: O-TIME (время работы при перегрузке по току) меньше, чем время работы двигателя при перегрузке по току.Установленная Ручка: нагрузка (номинальный ток) составляет более 110% от номинального тока двигателя до 120% от его рабочего тока.
Инструкция по испытанию
С тестовой кнопкой ehld вниз, красный светодиодный включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.
Светодиодный индикатор
Товар PWR (зеленый) светодиодный (красный) светодиодный Мощность ○ ×Нормальном ○ ×Туда и обратно × отделение
Технические характеристики
Диапазон тока ............ : Тип 05) 1-6.5AТип 30) 5-30AТип 60) 5-60A Тип 120) 10-120aType600) Используйте внешнийCT (вторичный 5A) более 60A с 05 типом.Рабочее напряжение (Un). : Tpye110) 110 В переменного токаTpye220) 90-260VACTpye380) 180-460VACРабочая частота .... : 50/60HzРабочая мощность ........... : <2 ВтРабочая температура: -20 ℃ · + 55 ℃Ожидание (t)...................... : D-Time 0,2-60sO-Time 0,2-12sАссиметричный набор ............. : % ± 10Контакт ......................... : 5А 250VAC резистивная нагрузкаСхемы подключения .. : 35 мм din-рейка (D) илиПанель (п)

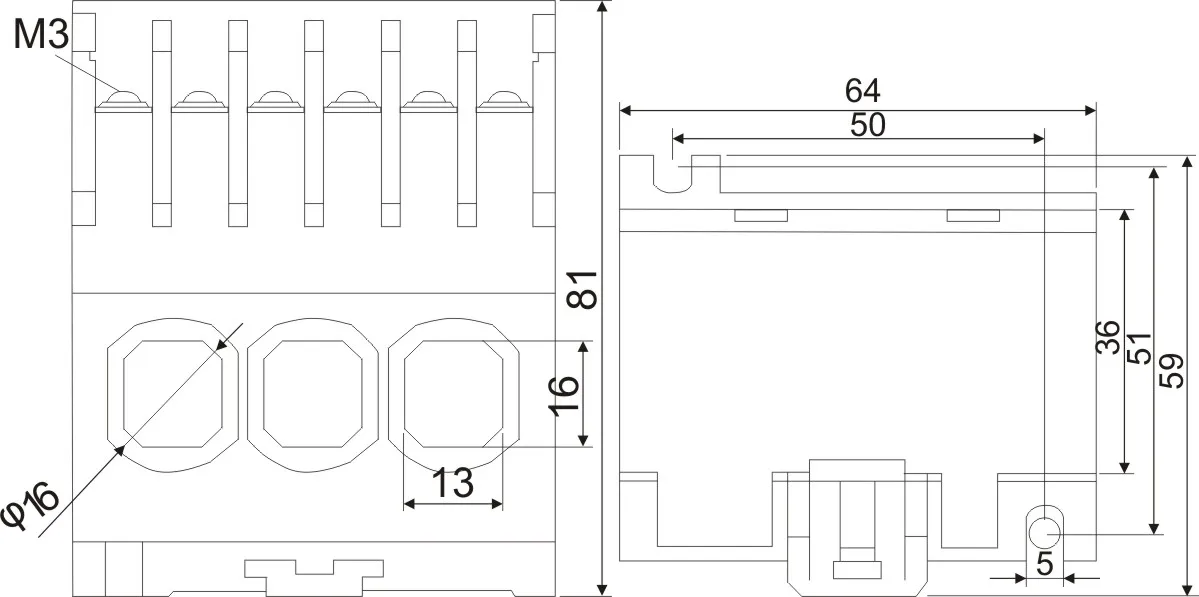

Размеры

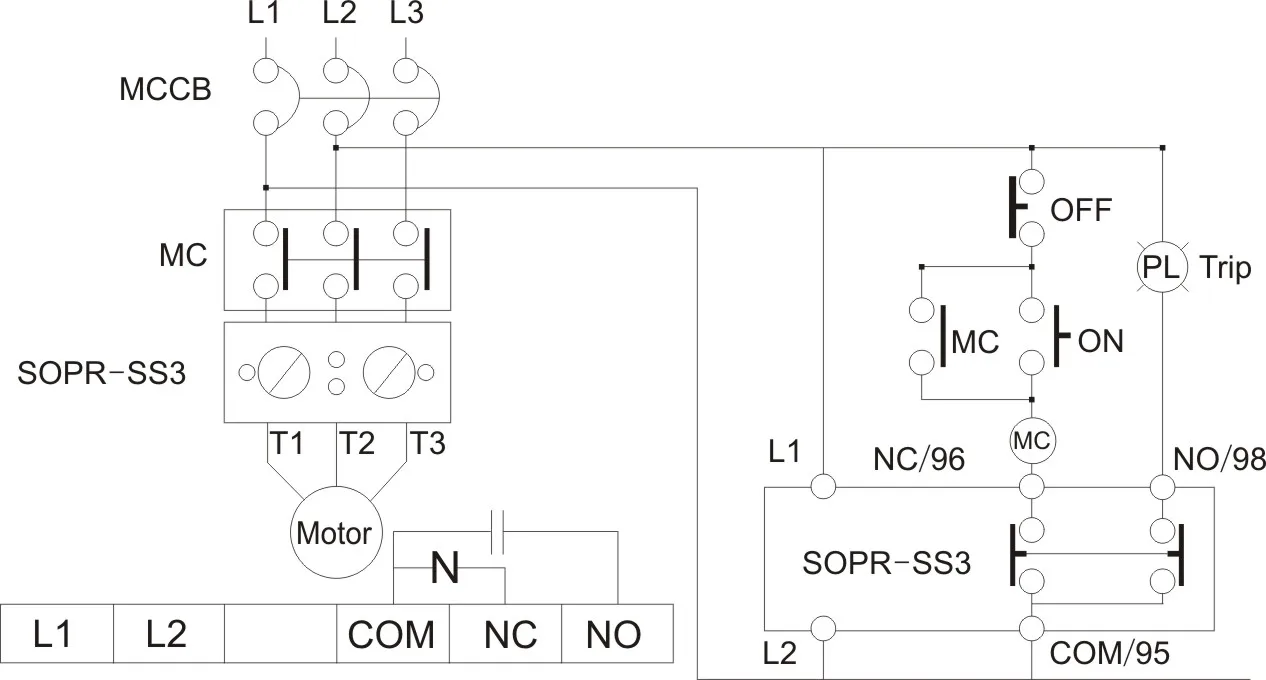

Схема подключения
Отзывы покупателей
Страна: ID Size: 10-120A Доставка: Standard Shipping 30.07.2022

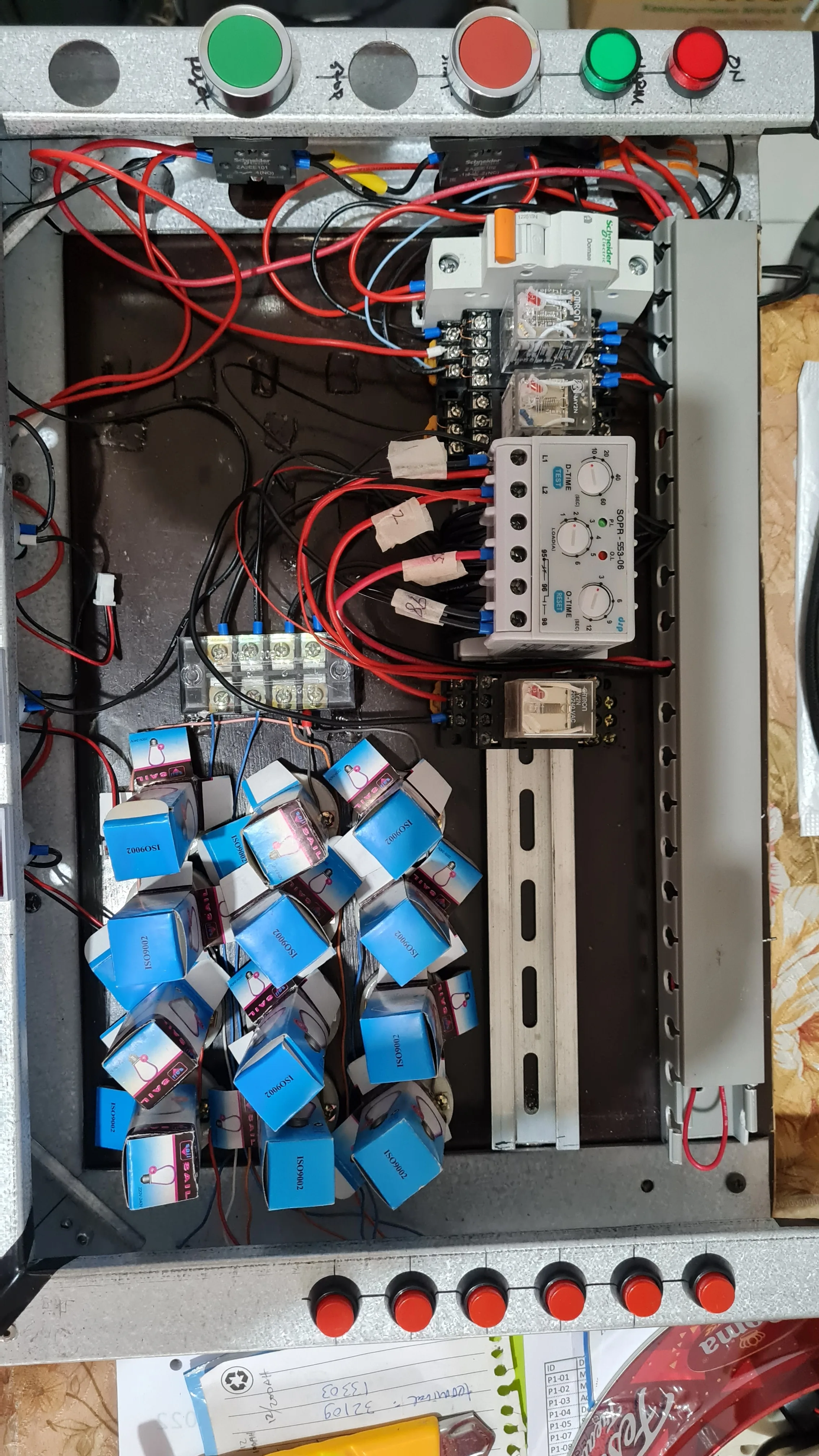

Я купил 3 шт СОПР реле перегрузки по току, 6A, 30A и 60A Я сделал моделирование с 1 фазой 220 В, но я сделал его в 3 фазы R, S & T Моделирование с нагрузкой около 2 А, для каждой нагрузки 2 ламп на R, S & T и 2 других ламп для симуляции перегрузки по току Но единственное, что работает для обнаружения перегрузки по току, это фаза R & T, фаза S не обнаруживает перегрузки по току, а также для потери фаз, она не работает, когда происходит Потеря фазы, таким образом, это недостатки этой модели, она не соответствует тому, что указано в описании У меня также есть видео, но слишком большой, чтобы поделиться
