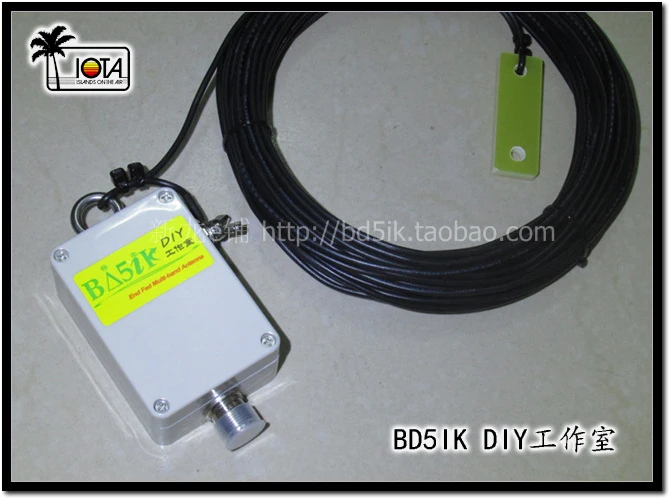

Концевая Подающая антенна K4EDF (обновленная версия), четырехдиапазонная Коротковолновая антенна HAM, Коротковолновая антенна SDR

Самая последняя обновленная версия вибратор использует 2,5 квадратных миллиметров, многожильный провод из чистой меди вибратор для того, чтобы еще больше увеличить рабочую пропускная способность и прочность на растяжение! Постоянная волна низкая рабочая широкополосная связь шире!

Примечание для начинающих: Это только цена антенны и 15 м шнурка для всех частей. В комплект не входят питатели. Питатели должны быть приобретены отдельно!

В K4EDF генератор занимает 20 М-длина 40 того, что наши производственные мощности включают в группу, которая естественно находит отклик на половину длины волны. 20-метрового диапазона естественно находит отклик на длине волны. От 15 до того, что наши производственные мощности включают в группа является естественным резонанс на половина-длина волны лазера и 10-метрового диапазона естественно находит отклик на двух длин волн (с усилением). Эффективность вибрации вибратора не обнаружена в многоблочном Yagi более высоком коэффициенте усиления, рабочая полоса пропускания-это естественная резонансная Антенна в мире Непобедимый ранг №: 1, только один недостаток заключается в том, что потеря балун больше, чем обычная 1:1 4 :1 Баррон. Только K8DX решает проблему, что соответствующие потери почти неразрушающие, что приносит более высокую эффективность излучения. Это также самый высокий уровень естественного резонанса с высоким сопротивлением и сопоставления без потерь.

K4EDF-это четырехполосная Концевая антенна. Преимущество заключается в том, что у него очень широкая Рабочая полоса пропускания по сравнению с другими типами антенн (см. Измеренный SWR граф). Как правило, естественный резонанс более 1 метра над землей. На частоту. И изменения высоты никак не влияет на точки резонанс очень много, поэтому он может использоваться без обрезки, и боксом (40 м) группа работает на половину длины волны, 20 м Ремешок работает на одной длины волны, И 15-метровый ремешок на половину длины волны. Работает, полоса 10 метров работает на двух длинах волн, четыре волны естественно резонируют, и эффективность усиления излучения по-прежнему очень высока, очень подходит для начинающей входной антенны (без обрезки). Недостатком является то, что метод сопоставления заключается в использовании балун с высоким коэффициентом конверсии. Потери тепла относительно велики из-за соотношения коэффициента поворота и плотности магнитного потока и верхнего предела рабочей частоты магнитного потока. Поэтому эта антенна очень подходит для начинающих (не подходит для длительного непрерывного запуска). , подходит для интервальной передачи и приема), Любительский диапазон приема SDR. Нет проблем в получении передач, и это также подходит для вещателей. Пользовательское магнитное кольцо в настоящее время уменьшает потери до самого низкого предела, и фактический тест безопасно передается с 100 Вт SSB в течение 30 минут! (Нормальный тест балун занимает всего 10 минут, чтобы непрерывно издавать нормальную температуру и квалифицирован), мы все прошли супер-Испытание На Прочность!

Основные параметры: 7 МГц 14 МГц 21 МГц 28 МГц четырехполосная, стоячая волна меньше, чем 1,5, выдерживают мощность 100wpep, балун пропуск частиц меньше, чем 1.5DB, вибратор с 2,5 квадратных миллиметров, чистая медь волокнистая Многожильная линии (анти-УФ, используется для долгосрочной перспективе на открытом воздухе долгосрочные эрекции), антенна, Общая длина составляет около 20 метров.

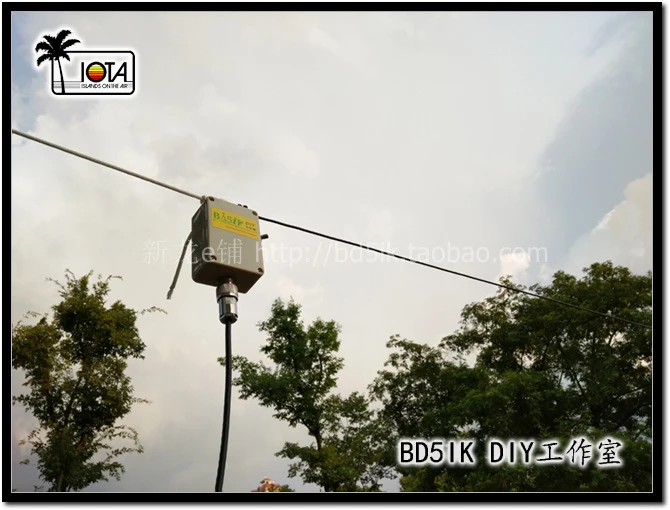

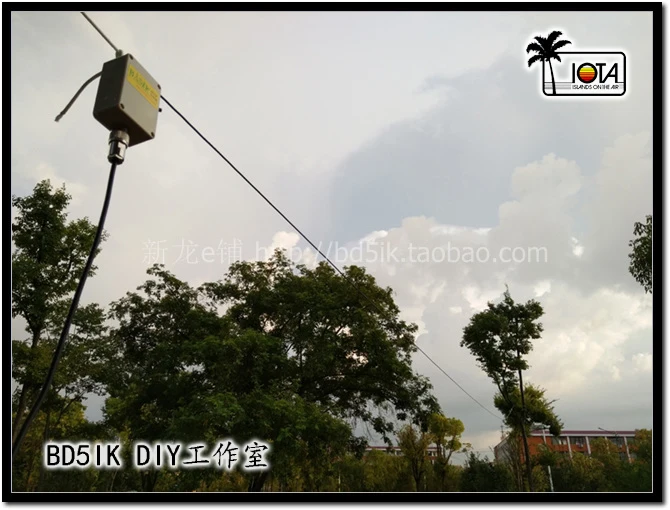

Метод эрекции: горизонтальный, по диагонали, вертикальный (см. Схему эрекции антенны).

K4EDF является дополнением к антенне крыши, которая не может быть установлена на крыше. Мы действительно описываем контрольные индикаторы антенны и никогда не выдуваем их, чтобы каждый мог понять и сделать выбор.

Специальная настройка удлинения сиденья, не беспокойтесь, что сиденье слишком короткое. Голова не затягивается.

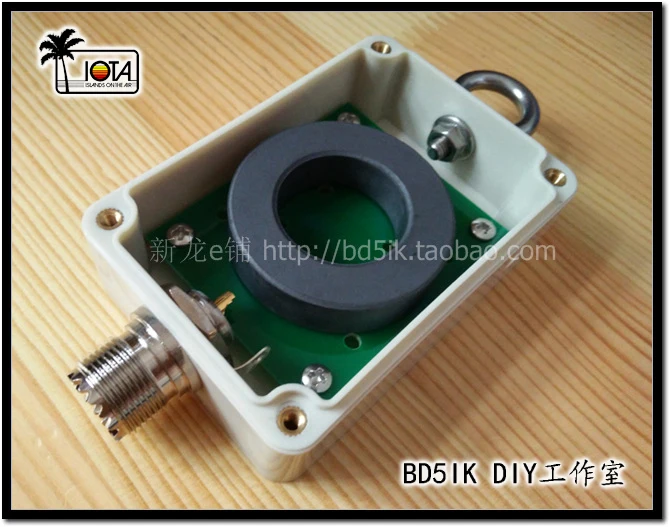

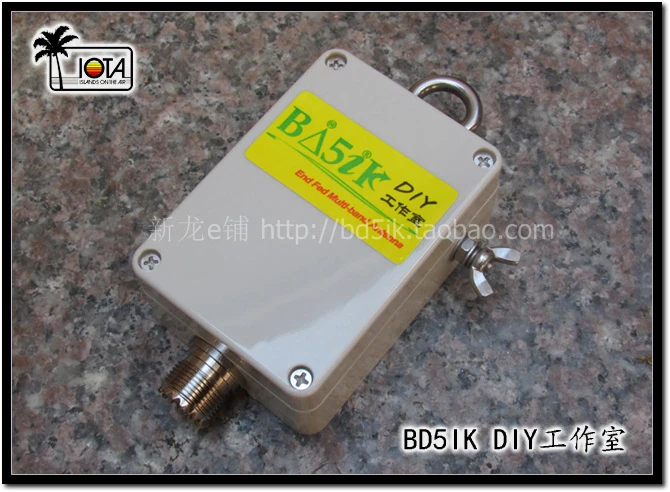

Подгонянное большое магнитное кольцо (минимизирует потери) plusPCBFixed Balun

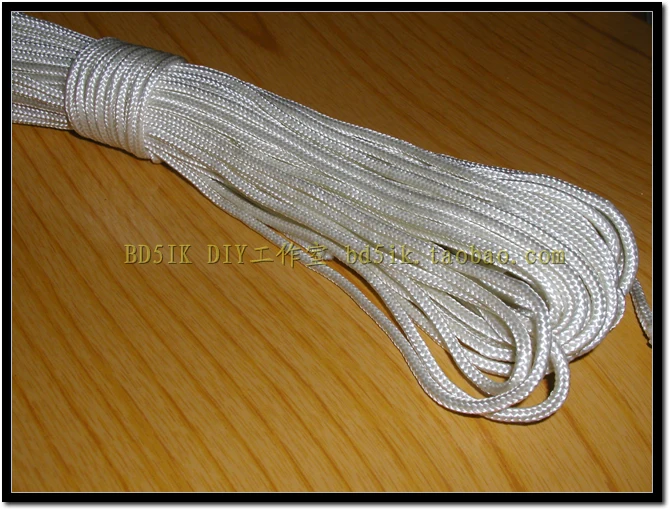

Открытый специальный Тяговый канат (Ультрафиолетовое сопротивление может использоваться на открытом воздухе в течение длительного времени)

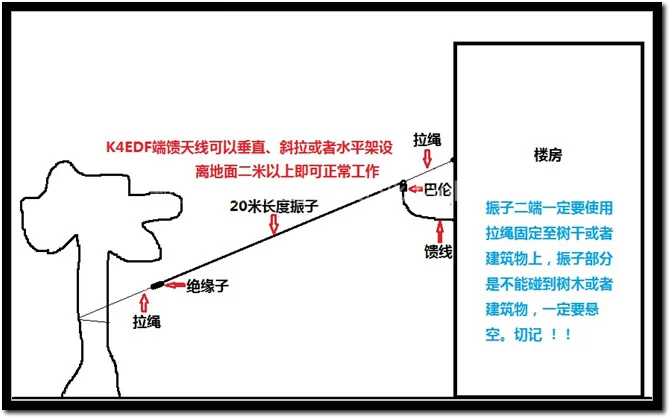

Схематическая схема метода эрекции:

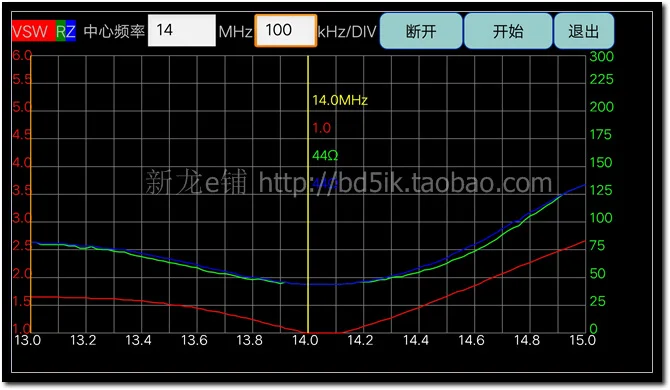

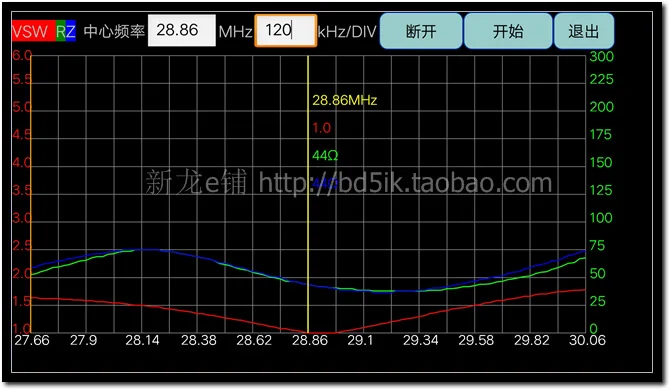

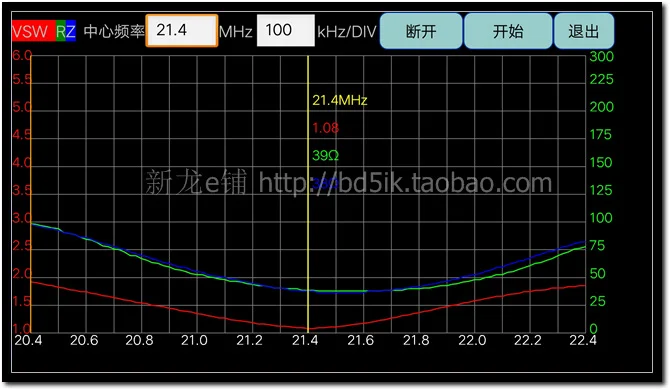

Измеряемые параметры:
