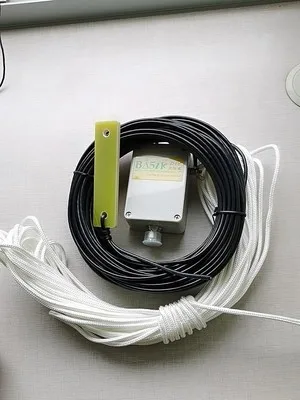

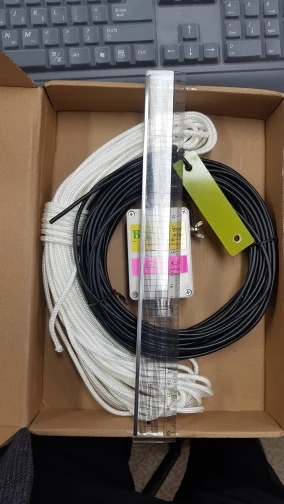

2022 K4EDF 7 МГц 14 МГц 21 МГц 28 МГц 5-35 МГц Концевая подача Half-Wave EFHW антенна 100 Вт HAM SDR Коротковолновая HF антенна

Самая последняя обновленная версия вибратор использует 2,5 квадратных миллиметров, многожильный провод из чистой меди вибратор к дальнейшему улучшению рабочей пропускная способность и прочность на растяжение! Низкая рабочая полоса пропускания волны шире!

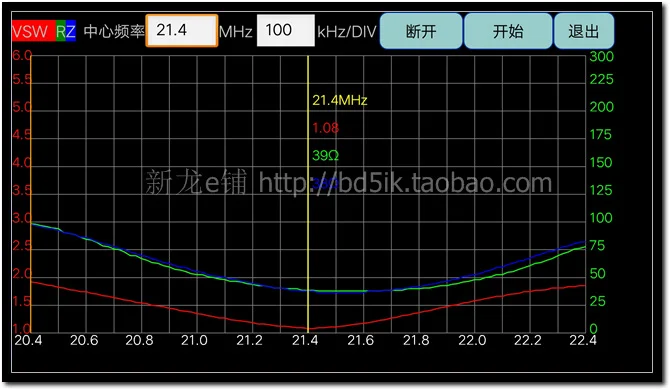

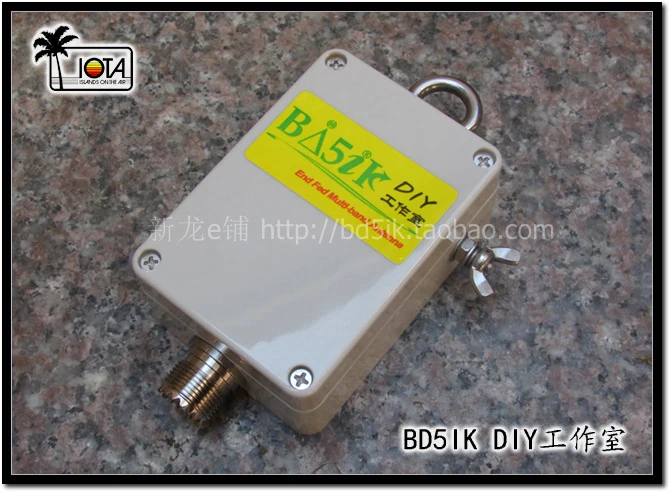

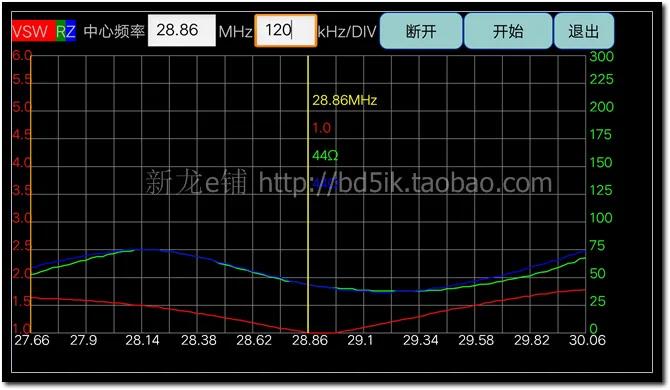

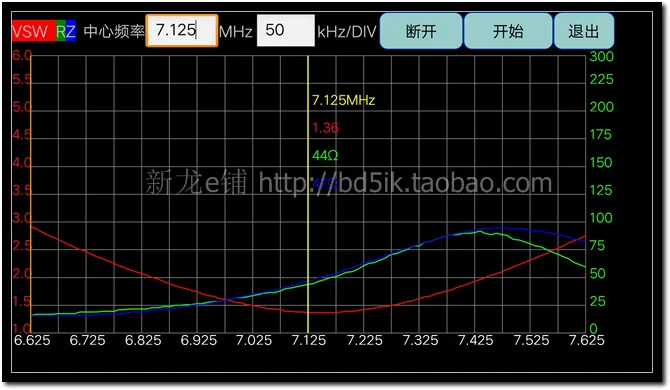

K4EDF-это четырехполосная Концевая антенна. Преимущество заключается в том, что по сравнению с другими типами антенн он имеет очень широкую рабочую полосу (см. Измеренный SWR график). Он может быть естественно резонирован с земли на 1 метр выше, и нам нужно работать. Частота. И изменения высоты не имеет огромное влияние на точки резонанс, таким образом, в основном это может использоваться без обрезки, и боксом (40 м) группа работает на половину длины волны, 20-метрового диапазона работает в какой-то длина волны и 15-метровый браслета Работает на 1 половина-длина волны лазера. Рабочая, 10-метрового диапазона работает с двумя длинами волн. Все четыре волны естественным образом резонируют и имеют усиление. Эффективность излучения по-прежнему очень высока. Это очень подходит для антенны для начинающих (без обрезки). Недостатком является то, что метод сопоставления заключается в использовании высокого коэффициента преобразования балун. Потери тепла относительно велики из-за коэффициента поворота, плотности магнитного потока и верхнего предела рабочей частоты магнитной проницаемости. Таким образом, эта антенна очень подходит для начинающих (не подходит для длительной непрерывной передачи. Подходит для интервального приемопередатчика), Любительский приемник SDR. Нет проблем с получением трансляции, и он также подходит для фанатов трансляции. Изготовленное на заказ магнитное кольцо в настоящее время уменьшает потери до самого низкого предела. Фактический тест использует 100 Вт SSB для непрерывной передачи в течение 30 минут и безопасного прохождения! (Обычному тесту балун нужно всего 10 минут, чтобы непрерывно запускать и нагреваться, как правило, пройти), мы все проходим супер бурный тест!

Тестовое видео:

Https://cloud.video.taobao.com/play/u/13412887/p/2/e/6/t/3/210131049496.mp4

Основные параметры:

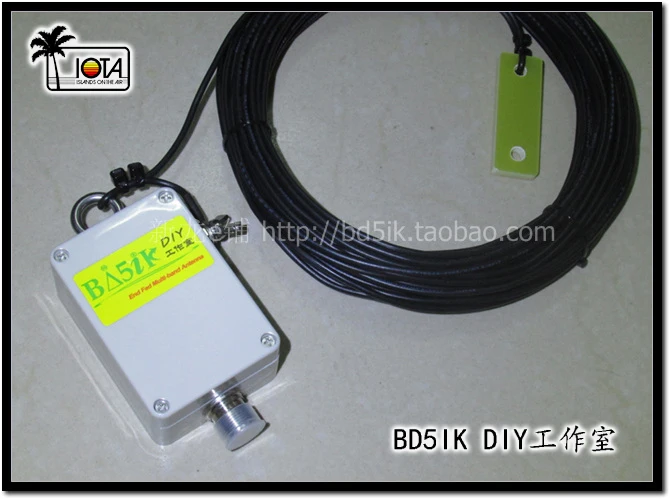

7 МГц 14 МГц 21 МГц 28 МГц четыре диапазона, стоячая волна меньше, чем 1,5, выдерживают мощность 100WPEP, балун пропуск частиц меньше, чем 1.5DB, принимает вибратор 2,5 квадратных миллиметров, чистая медь многожильный провод (с защитой от УФ лучей используется для долгосрочной перспективе наружного монтажа в любую погоду), Антенна Длина составляет около 20 метров.

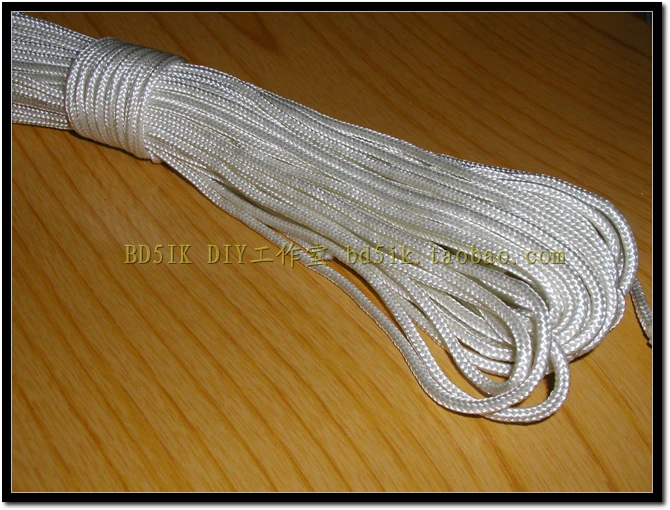

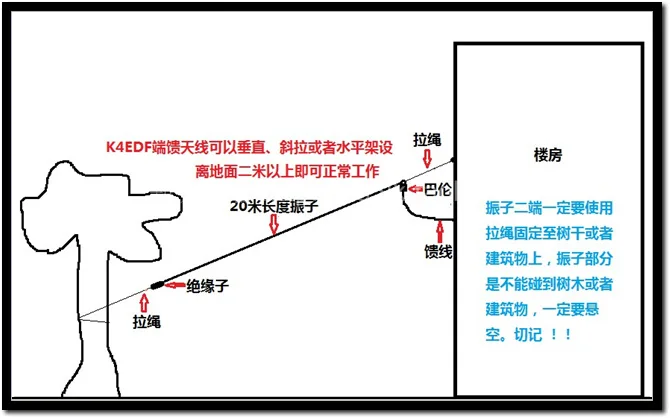

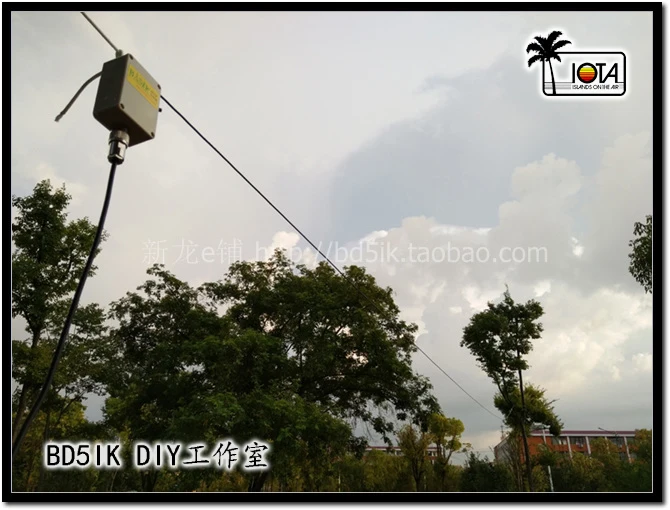

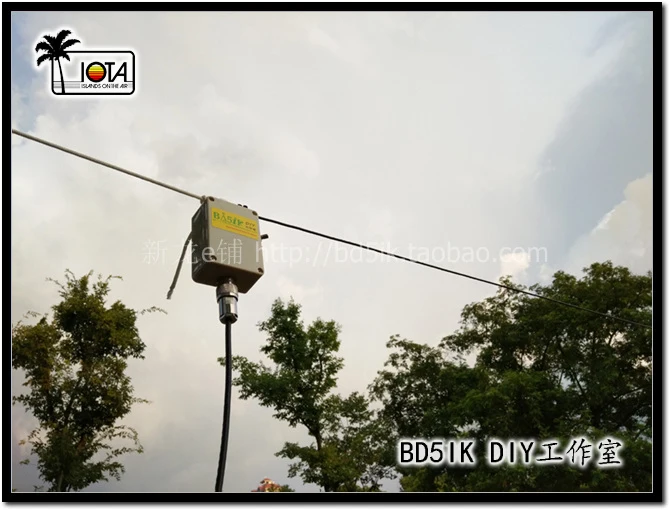

Метод эрекции: горизонтальный, наклонный, вертикальный может быть использован (см. Схему эрекции антенны).Примечание: оба конца вибратора должны быть закреплены на стволе или в здании с помощью канатов. Часть вибратора не должна касаться деревьев или зданий и должна быть приостановлена.
