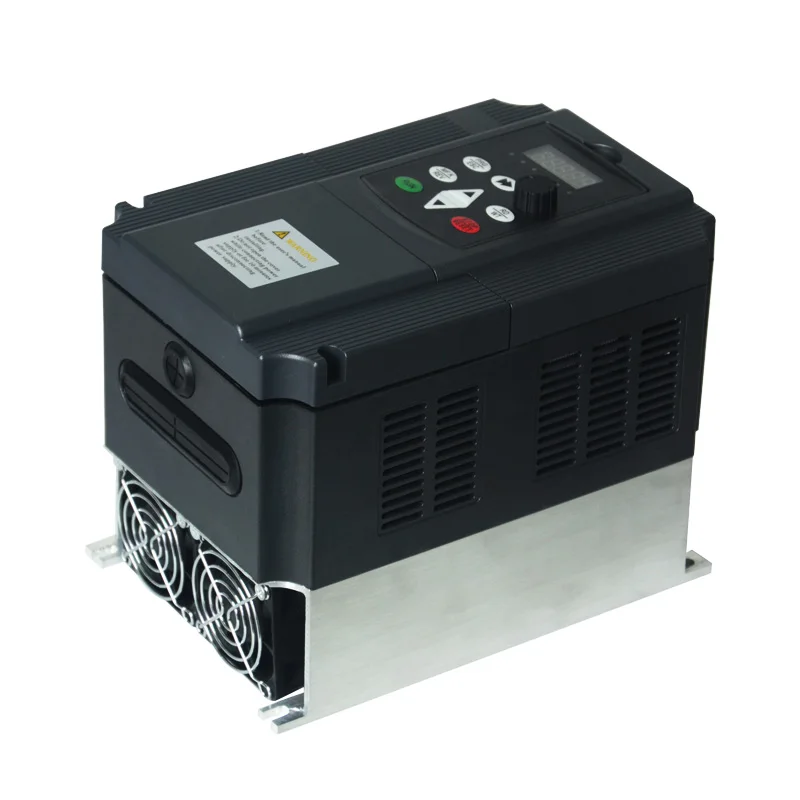

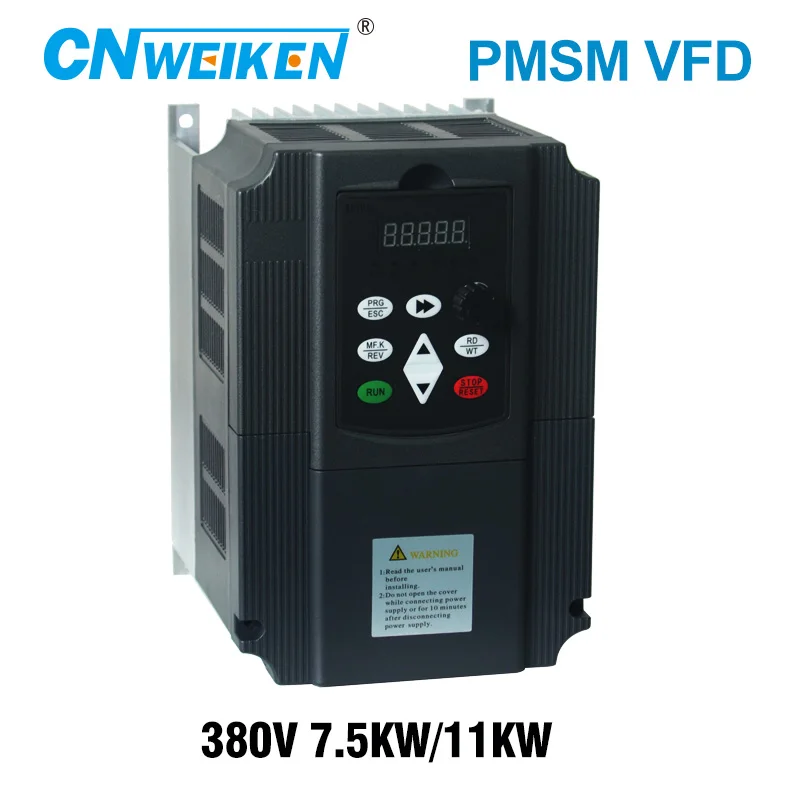

Преобразователь частоты для двигателя 380V 7.5KW11KW 3 фазы Вход и три Выход 50 Гц60 Гц привод переменного тока частотный инвертор VFD

Тип Таблица выбора 380 V/7.5KW 380 V/11KW Модель NO. WK600B-0075-G3TB WK600B-0110-G3TB Вход напряжения 3 фазы 380V±10% 50 Гц/60 Гц Выход напряжения Трехфазный 0-380 в 0-500 Гц Мощность 7.5KW/10HP 11KW/15HP Номинальный ток 16A 25A Размер формы (мм) 220*148*170 220*148*170 Размер упаковки (мм) 280*205*245 Вес 3,6 кг 3,6 кг



Тип выбор инструкции по уходу за изделием

1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избегайте повреждения, вызванные неправильной проводкой.



2.Этот продукт является специальным преобразователем частоты для трехфазного магнит постоянного тока синхронного двигателя. Нормальный костюм из Трех фазный асинхронный двигатель не может быть использован. Пожалуйста, обратите на это особое внимание.



3. Данный продукт не поддерживает PG карту, поддерживает только управление открытым контуром PMSM и не поддерживает векторное управление замкнутым контуром с помощью кодировщика. Пожалуйста, снова обратите особое внимание.



4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам некоторые предложения.

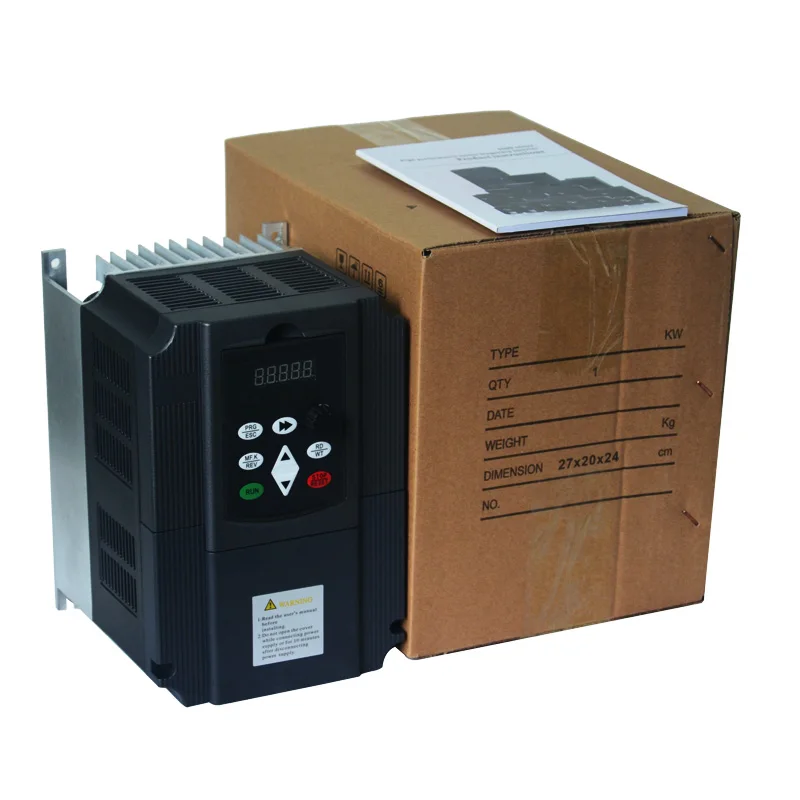

Упаковочный лист

Комплект поставки:



Машина * 1, обтекаемая версия продукта руководство * 1 (включая гарантийный талон), удлинитель * 1 (введение клавиатуры, необходимо приобретать отдельно), сертификация продукта * 1



Дополнительное Примечание:

A.Если вам нужна детальная версия ручного продукта, вы можете связаться с нами, чтобы отправить его вам бесплатно.



B. Если в чехол для упаковки нет бумажного продукта, это вызвано изменением или обновлением продукта. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного продукта.

Рекомендуемые аксессуары

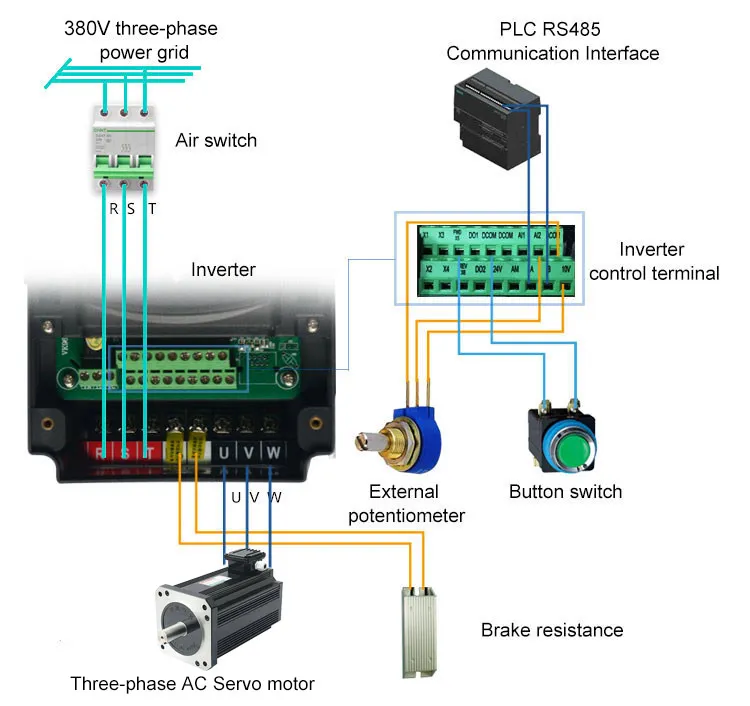

Схема подключения

R, S, T-Входные клеммы трехфазного источника питания преобразователя частоты.

Девушки цветка платья, девушки цветка платья V, выводятся терминалы преобразователя частоты, а также подключение трех-фазный асинхронный двигатель. P и P B-соединительные клеммы тормозного сопротивления.

Подробная информация о нашей продукции

Наш продукт технологии

Предмет Описание продукта: Стандартный функции Максимальная частота -Векторное управление: 0-500 Гц -V/F Управление: 0-500 Гц Несущая частота 0,8 кГц ~ 8,0 кГц Частота перевозчика автоматически регулируется в зависимости от особенностей нагрузки. Вход разрешением частоты Цифровая настройка: 0,01 Гц аналоговая Настройка: Макс. Частота x 0.025% Управление режим Бессенсорное векторное управление (SVC) напряжение/частота (V/F) управление Пусковой крутящий момент 0,25 Гц/150% (SVC) 0 Гц/180% (FVC) Скорость диапазон 1:200 (SVC) Стабильность скорости точности ±0. 5% (SVC) Контроль крутящего момента точности ± 2% (FVC); ± 5% для 5 Гц выше (SVC) Вращения крутящего момента Подгонянный boost 0.1% до 30.0% Кривая V/F Прямая линия V/F кривая многоточечная V/F кривая квадратная V/F кривая полная V/F разделение половина V/F разделение Пандус режим Прямой пандус s-кривая рампа Четыре отдельных настройки времени ускорения/замедления в диапазоне от 0,0 с до 6500,0 с. DC впрыска торможения Частота инжекционного торможения постоянного тока: от 0 Гц до макс. Частота постоянного тока впрыска торможения активное время: от 0,0 s до 36,0 s. Уровень тока впрыска постоянного тока: от 0.0% до 100.0%. Чехол-повязка на Бег Частотный диапазон бега: 0,00-50,00 Гц Время ускорения/замедления пробежки: 0,0 с до 6500,0 с Бортовой несколько предустановленных скоростей Система обеспечивает до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов. Бортовой PID Система обеспечивает пропорциональную интегральную производную (PID) функцию в замкнутом цикле управления. Автоматическое регулирование напряжения (AVR) Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сетки меняется через допустимый диапазон. Контроль перенапряжения и перегрузки по току Система автоматически сокращает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки. Защита от перегрузки по току быстро предупреждения Функция помогает избежать частых перегрузок по току. Ограничения крутящего момента и управления Система автоматически сокращает крутящий момент, чтобы предотвратить частые перегрузки по току во время работы. Контроль крутящего момента применяется в векторном управлении. Индивидуализированные функции Мощность dip ride-сквозной Отзывы о нагрузке компенсирует Снижение напряжения, позволяя диску работать в течение короткого времени во время погружения питания. Защита от перегрузки по току быстро предупреждения Функция помогает избежать частых перегрузок по току. Очки виртуальной ввода/вывода Пять групп виртуальных цифровых входов/выходов (X/DO) поддерживают простое логическое управление. Газораспределения Диапазон времени: от 0,0 до 6500,0 минут Двухмоторный переключатель режимов Привод имеет две группы параметров двигателя и может контролировать до двух двигателей. Несколько field шины Привод поддерживает четыре полевые автобуса: Modbus, PROFIBUS-DP, CANlink и CANopen. Мотор защита от перегрева Опция: дополнительная плата расширения ввода/вывода (I/O) позволяет AI3 получить сигнал от входа датчика температуры двигателя (PT100, PT1000) для обеспечения защиты двигателя от перегрева. Несколько кодировщик типа Привод поддерживает диапазон различных типов энкодера: дифференциальный энкодер, энкодер с открытым коллектором и разрешение. Пользовательские возможности программирования устройство Опция: дополнительная карта программирования поддерживает вторичное развитие в среде программирования, совместимой с программируемым логическим контроллером Inovance (PLC). Расширенный фон программного обеспечения Программное обеспечение на накопителе позволяет пользователи настроить некоторые рабочие параметры и предоставляет дисплей виртуального осциллографа, который показывает состояние системы. RUN Работает команда Позволяет переключать различные методы между управляемыми командами: Операционная панель (клавиатура и дисплей); контроль ввода/вывода терминала; и Последовательная связь Основная частота ссылка канала настройки Поддерживает до 10 каналов настройки частоты и позволяет различные методы переключения между каналами настройки частоты: Цифровая установка Аналоговый источник напряжения, аналоговый ток, ссылка на импульсы, ссылка на связь Вспомогательный канал настройки частоты Поддерживает до 10 дополнительных источников частоты, и позволяет тонкой настройки вспомогательной частоты и основного и дополнительного вычисления. Вход терминалы Стандартный: Шесть цифровых входных (х) терминалов, один из которых поддерживает скорость до 100 кГц Импульсный входного сигнала. Два аналоговых входа (AI) клеммы, один из которых поддерживает только 0 to10 V вход, а другой поддерживает 0-10 V и 0-20 mA текущий вход. Выход терминалы Стандартный: Односкоростной импульсный выходной терминал (открытый коллектор) для выхода сигнала квадратной волны В диапазоне частот от 0 до 100 кГц одиночный цифровой выход (DO) терминал одиночный релейный выходной терминал Одиночный аналоговый выход (AM) терминал, который поддерживает или текущий выход в диапазоне от 0 до 20 мА, или выход напряжения в диапазоне от 0 до 10 в. Дисплей Светодиодный дисплей Он показывает значения параметров. ЖК-дисплей дисплей Это опционально и показывает параметры на китайском или английском языках. Копия Для быстрого копирования параметров можно использовать ЖК-панель. Блокировка ключей и выбор функций Ключи на панели управления могут быть заблокированы или частично заблокированы электронным способом, чтобы предотвратить случайную работу. Защита Потеря фазы защиты Потеря фазы входа защита выход Потеря фазы защита Мгновенная защита от избыточной силы тока Остановка при превышении 250% номинального выходного тока. Защита от перенапряжения Остановитесь, когда напряжение шины постоянного тока выше 820 в. Защита от перенапряжения Остановитесь, когда напряжение шины постоянного тока ниже 350 В. Защита от перегрева Защита срабатывает при перегреве моста привода переменного тока. Защита от перегрузки Остановка после запуска на 150% номинального тока в течение 60 секунд. Защита от избыточной силы тока Остановитесь при превышении 2,5 раз номинального тока привода переменного тока. Торможения защиты Тормозное устройство защита от перегрузки Тормозной резистор защита от короткого замыкания Защита от короткого замыкания защита Выход фаза-фаза защита от короткого замыкания Защита от Выход фаза-Земля Защита от короткого замыкания защита Установка расположение Установите привод переменного тока, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, пара, попадания воды или любой другой жидкости и соли. Защита окружающей среды Высота над уровнем моря Ниже 1000 м Если высота превышает 1000 м, de-Ring на 1% для на 100 м увеличивает Макс. 3000 м (Примечание: Максимальная высота для привода 0,4-3 кВт составляет 2000 м. для использования на высоте более 2000 м, свяжитесь с Inovance.) Температура окружающей среды: -10 ℃ до + 40 ℃ Если температура окружающей среды не в этом диапазоне, de-Ring на 1.5% на 1 ℃ увеличение. Максимальная температура: 50 ℃ Влажность Менее 95% RH без конденсации Вибрация Менее 5,9 м/с2 (0,6 г) Температура хранения -20℃ до + 60℃

Покупка инструкции



Пожалуйста, обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!



Оплата



A. Пожалуйста, сделайте оплату с помощью безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.

B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылку. Пожалуйста, убедитесь, что ваш адрес в AliExpress совпадает с вашим адресом доставки перед оплатой. Специально для российских клиентов необходимо указать полное имя (имя, среднее имя, фамилия). Большое вам спасибо.

C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут стоить перед торгами/покупкой.



Доставка



A. Все упаковки стандартная упаковочная бумажная коробка или деревянная упаковка для большого заказа.

B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.

В. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.

D. Все пакеты будут отправлены с номером отслеживания.
