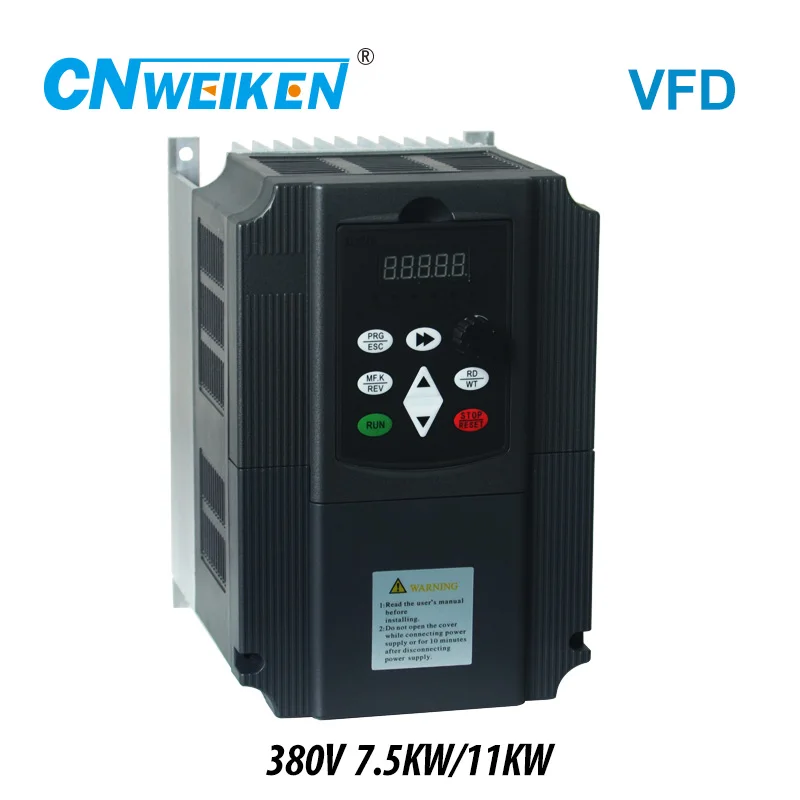

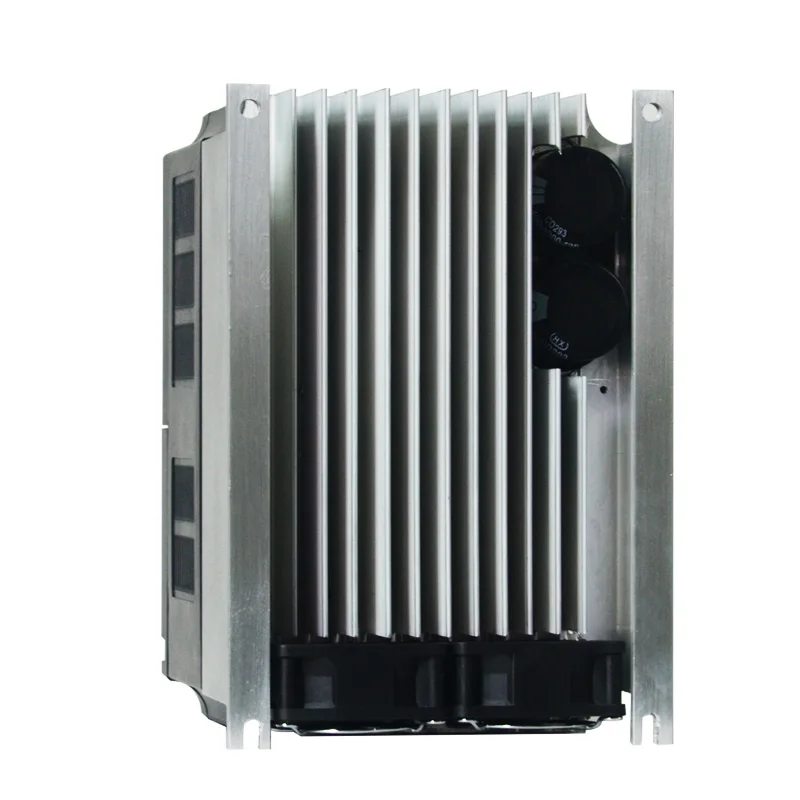

Частотный преобразователь для инвертора двигателя 380 кВт11 кВт, 3 фазы, вход в и 3 выхода, 50 Гц60 Гц, привод переменного тока VFD
CNWeiKen Official Store - Надежность 96.75%
Более 1456 подписчиков, дата открытия магазина 23.08.2019
- Положительные оценки: 97% (218)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 98%
Последнее обновление: 03.03.2022
Инвертор шпинделя, привод переменного тока 380 кВт/11 кВт, преобразователь частоты в, 3-фазный преобразователь частоты для контроллера скорости двигателя VFD
380 В/7.5KW
380 В/11 кВт
Номер модели
WK600-0075-G3T
WK600-0110-G3T
Входное напряжение
3 фазы 380 В ± 10% 50 Гц/60 Гц
Выходное напряжение
Трехфазный 0-380 в 0-500 Гц
Мощность
7.5kw/10HP
11 кВт/15 л.с.
Номинальный ток
16А
25А
Размер формы (мм)
220*148*170
220*148*170
Размер упаковки (мм)
280*205*245
Вес
3,6 кг
3,6 кг
Инструкции по выбору типа:
1. Пожалуйста, внимательно прочтите инструкции по продукту, выберите тип в соответствии с необходимой Вам функцией и мощностью и избегайте повреждений, вызванных неправильной проводкой.
2.Этот преобразователь частоты не поддерживает Однофазное регулирование скорости двигателя с емкостью.
3. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите преобразователь с более высокой мощностью, чем двигатель.
4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

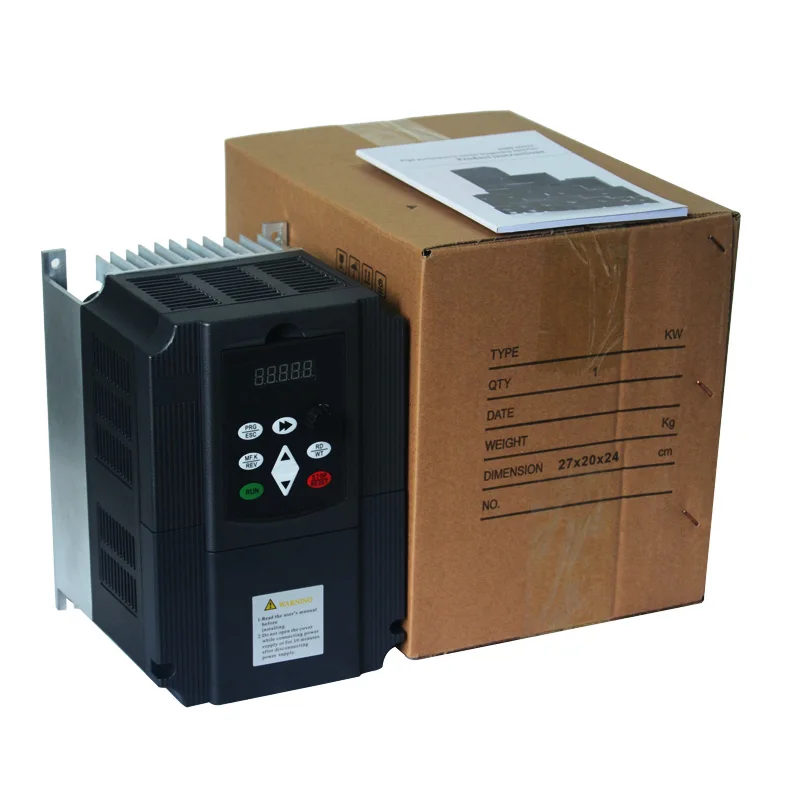

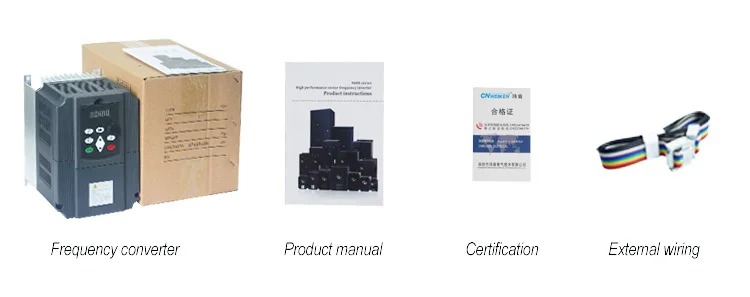

Упаковочный лист:
Машина * 1, обтекаемая Версия руководства по продукту * 1 (включая гарантийный талон), удлинительная линия * 1 (описание клавиатуры, приобретается отдельно), сертификат квалификации продукта * 1
Дополнительное Примечание:
А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.
Б. Если в упаковочном чехле нет бумажного руководства по продукту, это связано с изменениями или обновлениями продукта. Пожалуйста, свяжитесь с нами для получения последнего и точного руководства по электронному продукту.

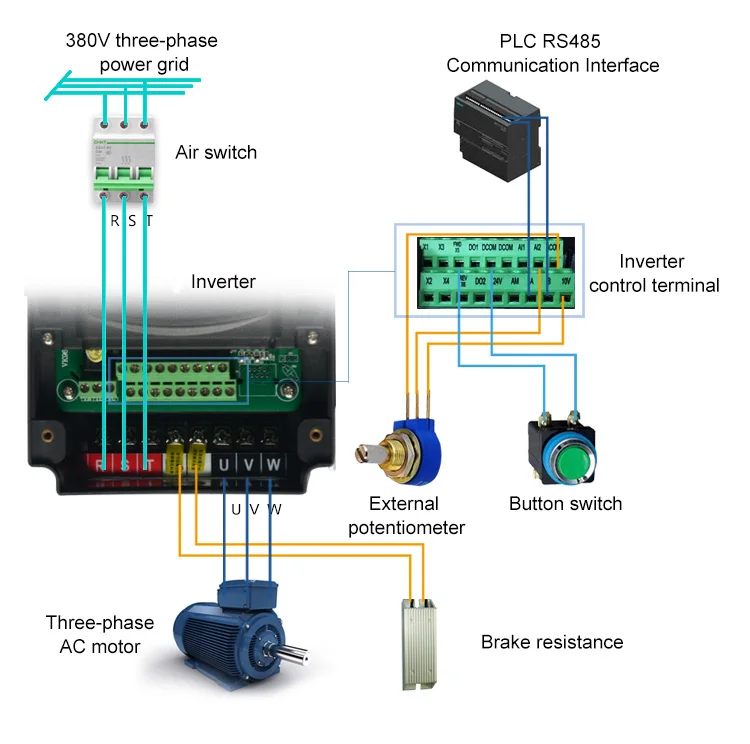

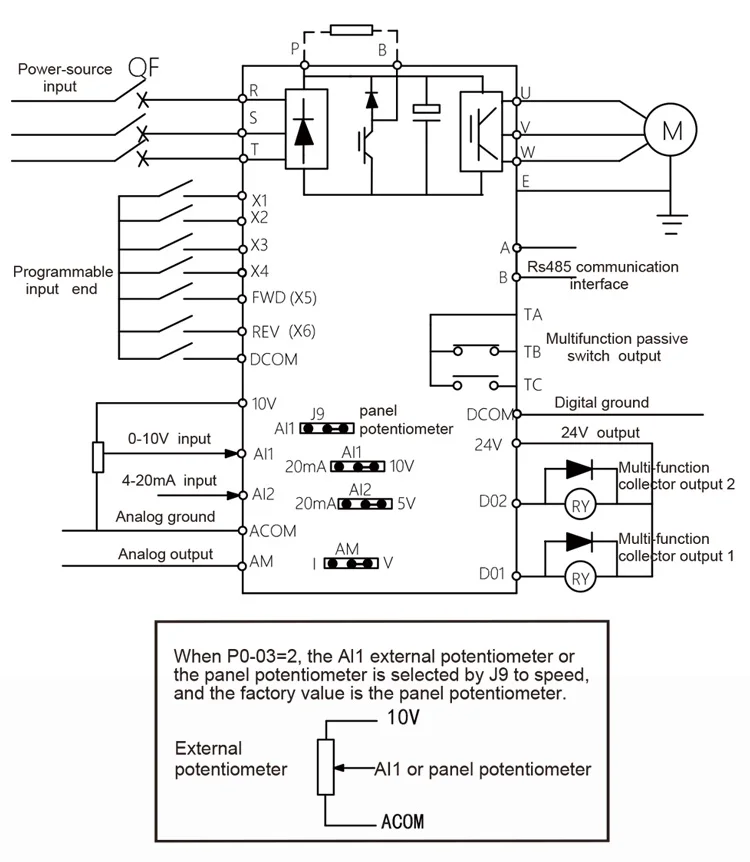

R, S, T-это Входные клеммы трехфазного источника питания преобразователя частоты.
U, V, W-это выходные клеммы преобразователя частоты и подключенный трехфазный асинхронный двигатель. P и P B-это соединительные клеммы тормозного сопротивления.
Стандартные функции
Максимальная частота
Векторное управление: 0-500 ГцУправление в/Ф: 0-500 Гц
Несущая частота
1-16 кГцНесущая частота автоматически регулируется в зависимости от характеристик нагрузки.
Разрешение входной частоты
Цифровая настройка: 0,01 ГцАналоговая Настройка: Макс. Частота x 0.025%
Режим управления
Бессенсорный векторный контроль (SVC)Управление частотой (в/Ф)
Пусковой момент
0,25 Гц/150% (SVC)
Диапазон скорости
1:200 (SVC)
Точность стабильности скорости
± 0.5% (SVC)
Точность контроля крутящего момента
± 5% для 10 Гц и выше (SVC)
Увеличение крутящего момента
Индивидуальный boost от 0,1% до 30,0%
V/F кривая
Прямолинейная V/F кривая; Многоточечная V/F кривая; Квадратная V/F кривая; Полное разделение V/F;Разделение на половину в/ф
Режим пандуса
Прямолинейная рампа s-кривая рампаЧетыре отдельных настройки времени ускорения/замедления в диапазоне от 0 С до 6500 с.
Инжекторный тормоз DC
Частота впрыска постоянного тока: от 0 Гц до макс. Частота впрыска постоянного тока, активное время торможения: от 0,0 с до 36,0 с.Уровень тока впрыска постоянного тока: от 0% до 100%.
Бег для бега
Частотный диапазон бега: от 0,00 до 50,00 ГцВремя ускорения/замедления бега: от 0,0 с до 6500,0 с
Встроенная несколько предустановленных скоростей
Система реализует до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов.
Встроенный PID
Система реализует функцию пропорциональной производной (PID) в замкнутом цикле управления.
Автоматическое регулирование напряжения (AVR)
Система автоматически поддерживает постоянное выходное напряжение, когда напряжение сети изменяется через допустимый диапазон.
Контроль перенапряжения и перегрузки по току
Система автоматически ограничивает выходной ток и напряжение во время работы во избежание частых или чрезмерных поездок.
Предел крутящего момента и контроль
Система автоматически ограничивает крутящий момент, чтобы предотвратить частое отключение тока во время работы.
Индивидуальные функции
Power dip ride-through
Энергия отзывы нагрузки компенсирует Любое снижение напряжения, позволяя приводу продолжать работать в течение короткого времени во время перепадов мощности.
Быстрая профилактика перегрузки по току
Функция помогает избежать частых сбоев при перегрузке по току.
Виртуальный I/O
Пять групп виртуальных цифровых входов/выходов (X /DO) поддерживают простое логическое управление.
Контроль времени
Диапазон времени: от 0,0 до 6500,0 минут
Двухмоторный переключатель
Привод имеет две группы параметров двигателя и может управлять до двух двигателей.
Несколько полевых автобусов
Привод поддерживает четыре полевых шины:Modbus-RTU; PROFIBUS-DP; CANlink; CANopen
RUN
Источник команды
Позволяет различным методам переключения между источниками команд:Панель управления (клавиатура и дисплей) терминал ввода/выводаСерийная связь
Основной канал опорной настройки частоты
Поддерживает до 10 каналов опорных настроек частоты и позволяет различным методам переключения между каналами опорных настроек частоты:Цифровая настройкаАналоговое напряжение опорное аналоговое напряжение Опорное напряжение Импульсный опорный источник связи
Вспомогательный канал опорной настройки частоты
Поддерживает до 10 дополнительных источников частоты и позволяет точно настроить вспомогательную частоту и основной и вспомогательный расчет.
Входные клеммы
Стандарт:Шесть клемм цифрового входа (X), один из которых поддерживает высокоскоростные импульсные входы до 100 кГц.Две клеммы аналогового входа (AI), одна из которых поддерживает Вход только от 0 до 10 в, а другая поддерживает вход тока от 0 до 10 В и от 4 до 20 мА.
Выходные клеммы
Стандарт:Одиночный Высокоскоростной импульсный выходной терминал (открытый коллектор) для выходного сигнала квадратной волны в диапазоне частот от 0 до 100 кГцТерминал с одним цифровым выходом (DO), терминал с одним релейным выходомКлемма с одним аналоговым выходом (AM), поддерживающая выходной ток в диапазоне от 4 до 20 мА или выходное напряжение в диапазоне от 0 до 10 В.
Блокировка ключей и выбор функций
Клавиши на панели управления могут быть заблокированы или частично заблокированы электронным способом, чтобы предотвратить случайную работу.Диапазон некоторых функций может быть ограничен разрешенным диапазоном во избежание неправильных настроек.
Защита
Защита от фазовых потерь
Защита от потери фазы на входеЗащита от потери фазы на выходе
Мгновенная защита от перегрузки по току
Остановка при превышении 200% номинального выходного тока
Защита от перенапряжения
Остановка при напряжении шины постоянного тока выше 800 в
Защита от пониженного напряжения
Остановка, когда напряжение шины постоянного тока ниже 350 в
Защита от перегрева
Защита срабатывает при перегреве моста привода переменного тока.
Защита от перегрузки
Остановка после работы при 150% номинального тока в течение 60 секунд
Защита от перегрузки по току
Остановка при превышении 2,0 номинального тока привода переменного тока.
Защита от торможения
Защита от перегрузки Тормозного БлокаЗащита от короткого замыкания тормозного резистора
Защита от короткого замыкания
Защита от короткого замыкания на выходеЗащита от короткого замыкания от фазы к земле на выходе
Защита окружающей среды
Место установки
Установите привод переменного тока там, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, паров, попадания воды или любой другой жидкости, а также соли.
Высота
Ниже 1000 мЕсли высота превышает 1000 м, снимите скорость привода в соответствии с разделом 1,5.Макс. 3000 м для требований директивы LVD.
Рабочая температура
От-10 ℃ до + 50 ℃Если температура окружающей среды не в этом диапазоне, снимите скорость привода в соответствии с разделом 1,5.
Температура хранения
От-20 ℃ до + 60 ℃
Влажность
Менее 95% относительной влажности без конденсации.
Вибрация
Менее 5,9 м/с2 (0,6 г).
Степень загрязнения
PD2
Категория перенапряжения
OVC III
Обратите внимание: Мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт!
Оплата
А. Пожалуйста, Произведите оплату безопасной оплатой заранее, чтобы мы могли организовать доставку вовремя.
Б. Пожалуйста, укажите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно достапосылка ЛКУ. Перед оплатой убедитесь, что ваш адрес в Aliexpress совпадает с вашим адресом доставки. Специально для российских покупателей необходимо указать полное имя (имя, отчество, фамилию). Большое спасибо.
C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут возникать перед подачей заявки/покупкой.
Доставка
А. Вся посылка-Стандартная бумажная коробка или деревянная упаковка для большого заказа.
Б. Обратите внимание на дату доставки с помощью другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
C. Если вы готовы к большому заказу, пожалуйста, свяжитесь с нами, если вы хотите доставку другим способом.
Д. Все посылки отправляются с номером отслеживания.
Отзывы
Мы очень ценим ваши положительные отзывы. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, немедленно свяжитесь с нами, если у вас есть какие-либо причины. Мы сделаем все возможное, чтобы Вы остались довольны.
Если вы удовлетворены нашими продуктами и услугами, пожалуйста, оставьте положительный отзыв в пять звезд (★★★★★Отзывы для нас. Это очень важно для нас. Заранее большое спасибо.
Свяжитесь с нами
Мы ответим на ваши запросы как можно скорее. Однако, пожалуйста, обратите внимание, что у нас есть разница во времени в 12-16 часов с Западной Европой и разница во времени в 8 часов с США, поэтому мы обещаем, что постараемся ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам подходящую скидку.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Brake unitBuilt-in
-
CommunicationRS485
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input Voltage3 phase 380V
-
Output VoltageThree-phase 380V
-
Relay outputNormally open/normally close
-
Вес3.6KG
-
Вес логистики3.500
-
Выходная мощность7.5kw/11kw
-
Выходной ток16A/25A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK600
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер220*148*170
-
Размер логистики - высота (см)24
-
Размер логистики - длина (см)28
-
Размер логистики - ширина (см)20
-
СертификацияЕвропейский сертификат соответствия
-
ТипDC/AC Inverters
-
Тип выходаTriple
-
Частота на выходе0-500Hz
