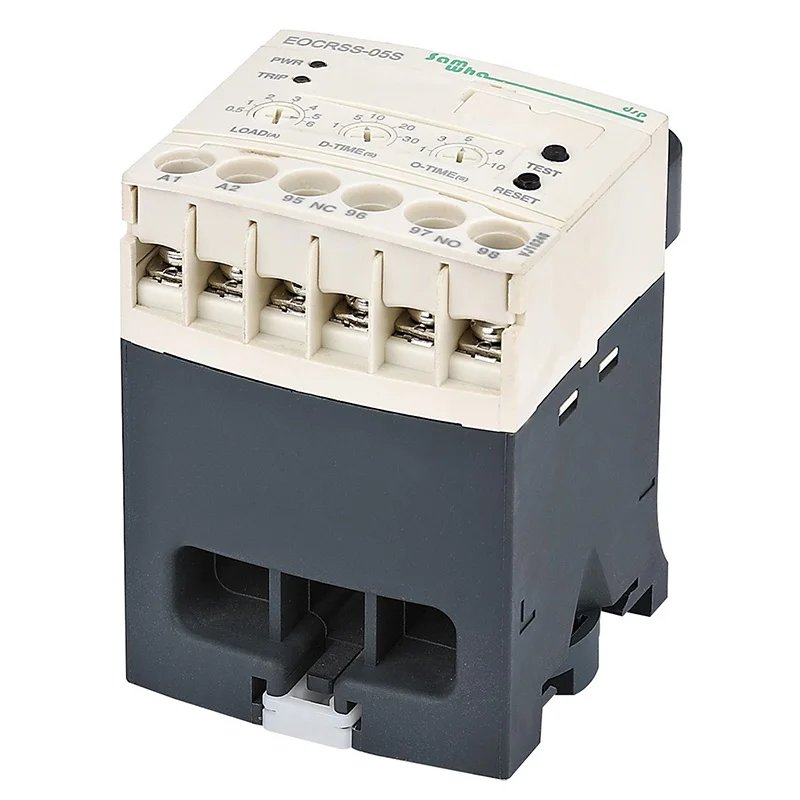

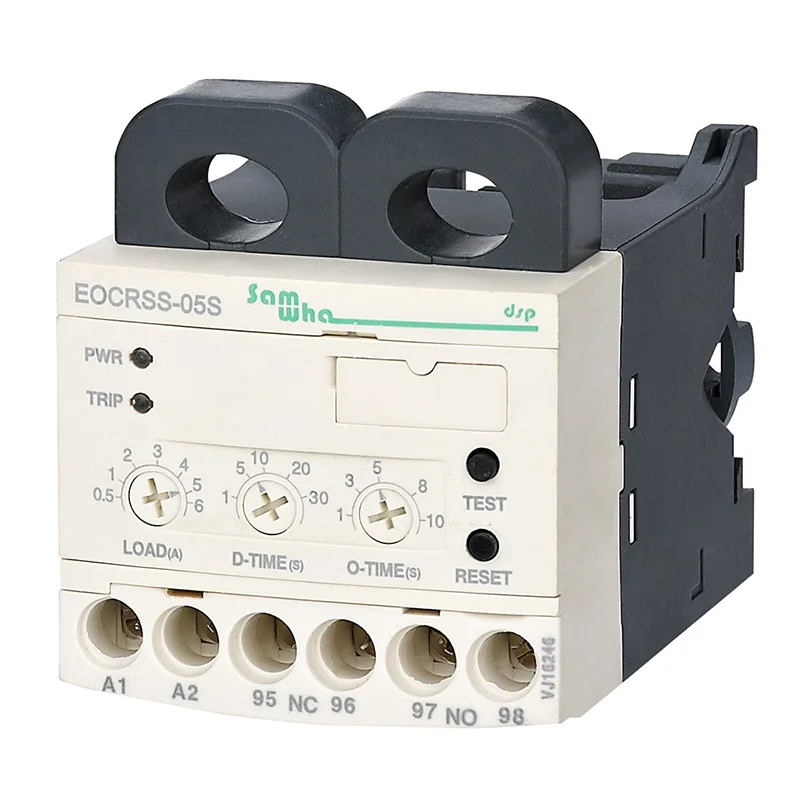

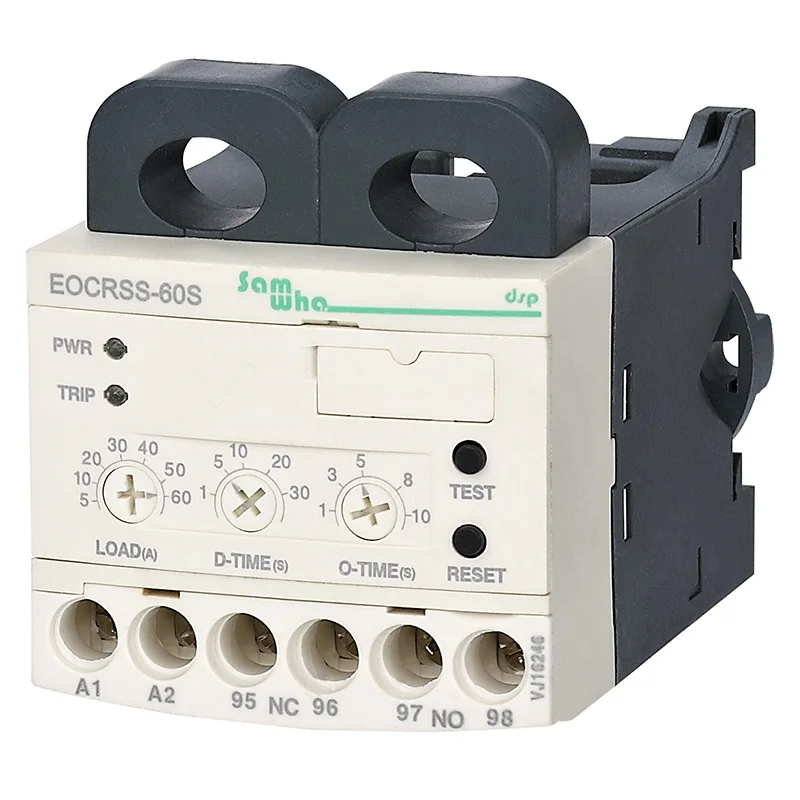

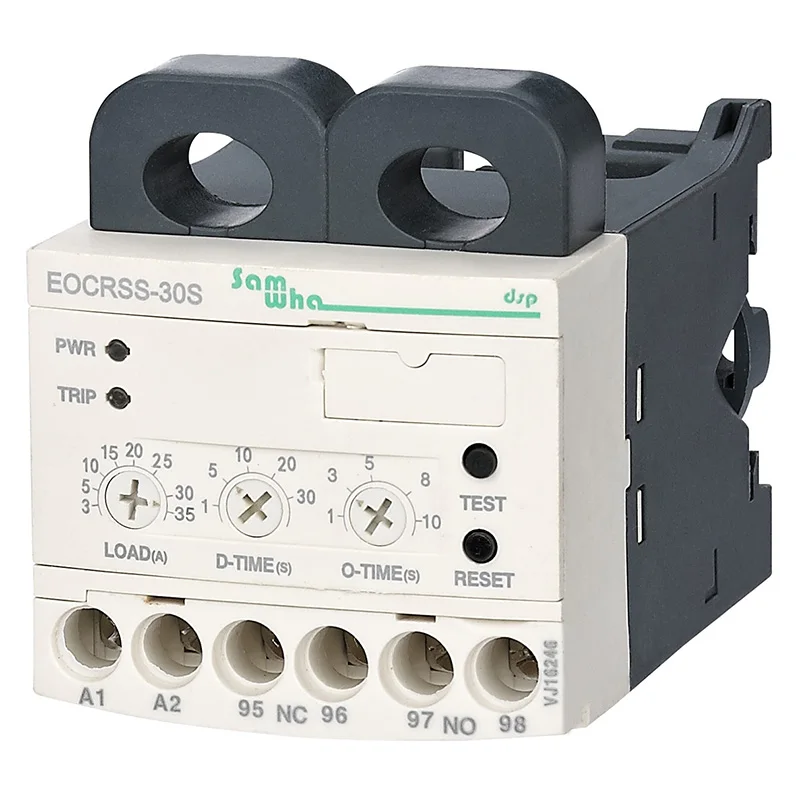

Электронное реле перегрузки Samwha-Dsp EOCRSS, реле защиты двигателя от тепловой перегрузки (премиум-тип)(Un:24-260 В переменного токапостоянный ток)

Светодиодный

Функция амперметра:После плавной работы двигателя медленно поверните перегрузку по току на ручка настройки против часовой стрелки к красному световому Индикатору, который составляет 100% от фактического рабочего тока. А затем поверните ручку по часовой стрелке, чтобы просто выключить красный светильник в этой точке для фактического значения рабочего тока около 103%.Индикатор запуска/работы:Реле: Оранжевый СветодиодныйМощность/нормальное рабочее состояние: зеленый светодиодный

Ручной/электрический сброс

При кнопке тестирования загорится Оранжевый Светодиодный, и товар погаснет после O-TIME.Реле будет деактивировано при нажатии кнопки сброса или отключении питания управления.

Набор

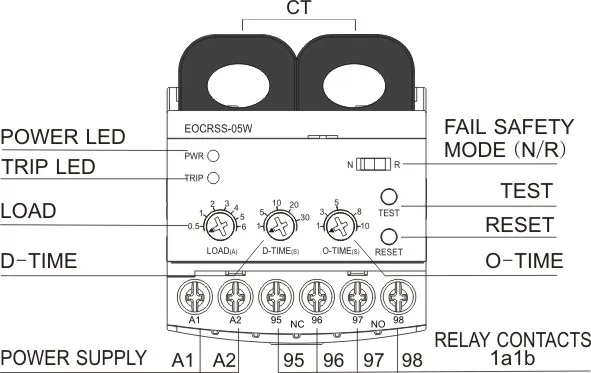

После установки выполните настройки следующим образом.Установите Ручку: D-TIME (время задержки), установите на 2-3 секунды дольше времени запуска двигателя.Установите Ручку: O-TIME (время перегрузки по току), установите меньше времени выносливости двигателя с перегрузкой по току.Установочная Ручка: нагрузка (номинальный ток) устанавливает более 110% номинального тока двигателя, составляющего менее 120% от его рабочего тока

Инструкция по тестированию

При удерживании тестовой кнопки загорится Оранжевый Светодиодный, и товар погаснет через O-TIME.Реле будет деактивировано при нажатии кнопки сброса или отключении питания управления.

Светодиодная индикация

Товар PWR (зеленый светодиодный LED Trip (оранжевый светодиодный Мощность →×Нормальный ходПоездка ×

Характеристики

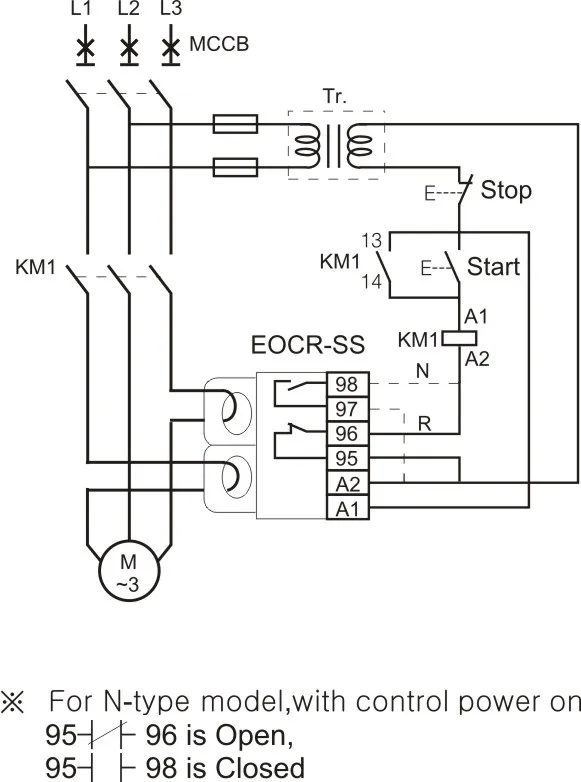

Диапазон тока ............ : Тип 05) 0,5-6AТип 30) 3-30AТип 60) 5-60AТип 600) Используйте внешнийCT (вторичный 5A) более 60 А с типом 05.Рабочее напряжение (Un). : Тип 220) 24-260VAC/DCТип 440) 180-460VACРабочая частота .... : 50/60 ГцРабочая мощность ........... : <2 ВтРабочая температура: -20 ℃ · + 55 ℃Ожидание (t)...................... : D-Time 0,2-30sO-Time 0,2-10sНабор асимметрии ............. : % ± 10Контакт ......................... : 5A 250VAC резистивная нагрузкаСхемы подключения... : 35 мм Din рейка (D) илиПанель (P)
