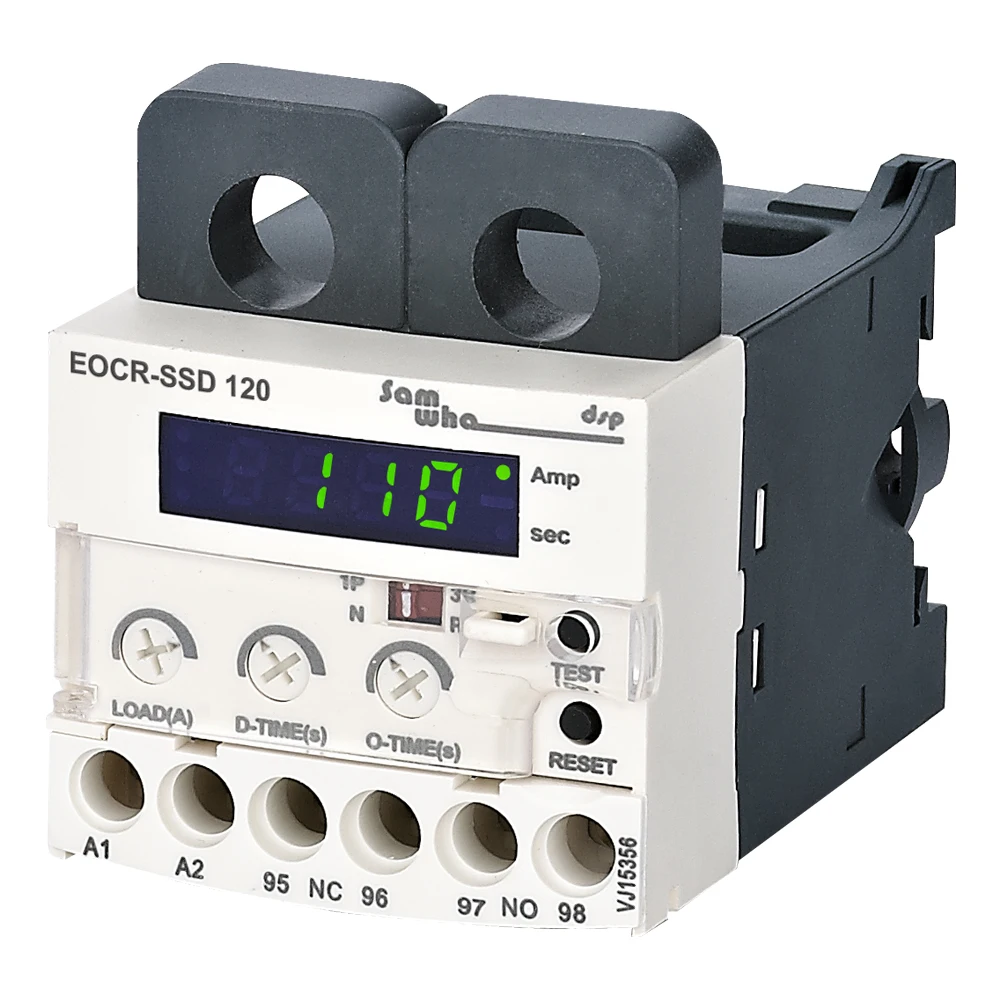

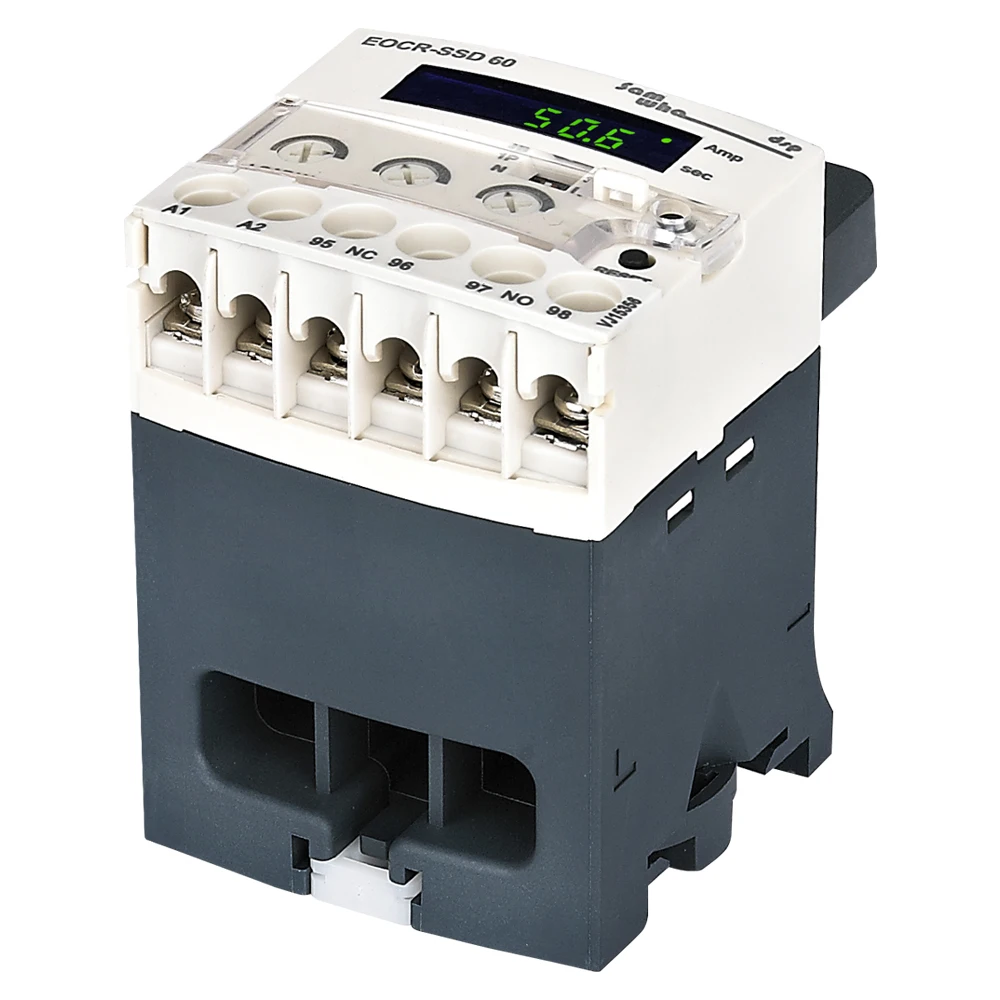

Цифровое электронное реле перегрузки Samwha-Dsp EOCR-SSD, защита двигателя, реле тепловой перегрузки

Особенности

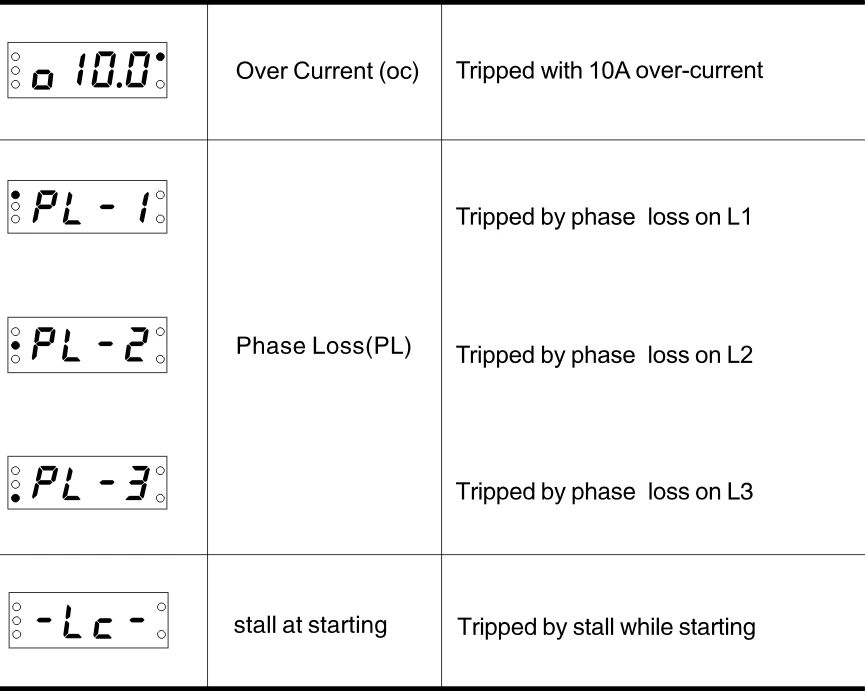

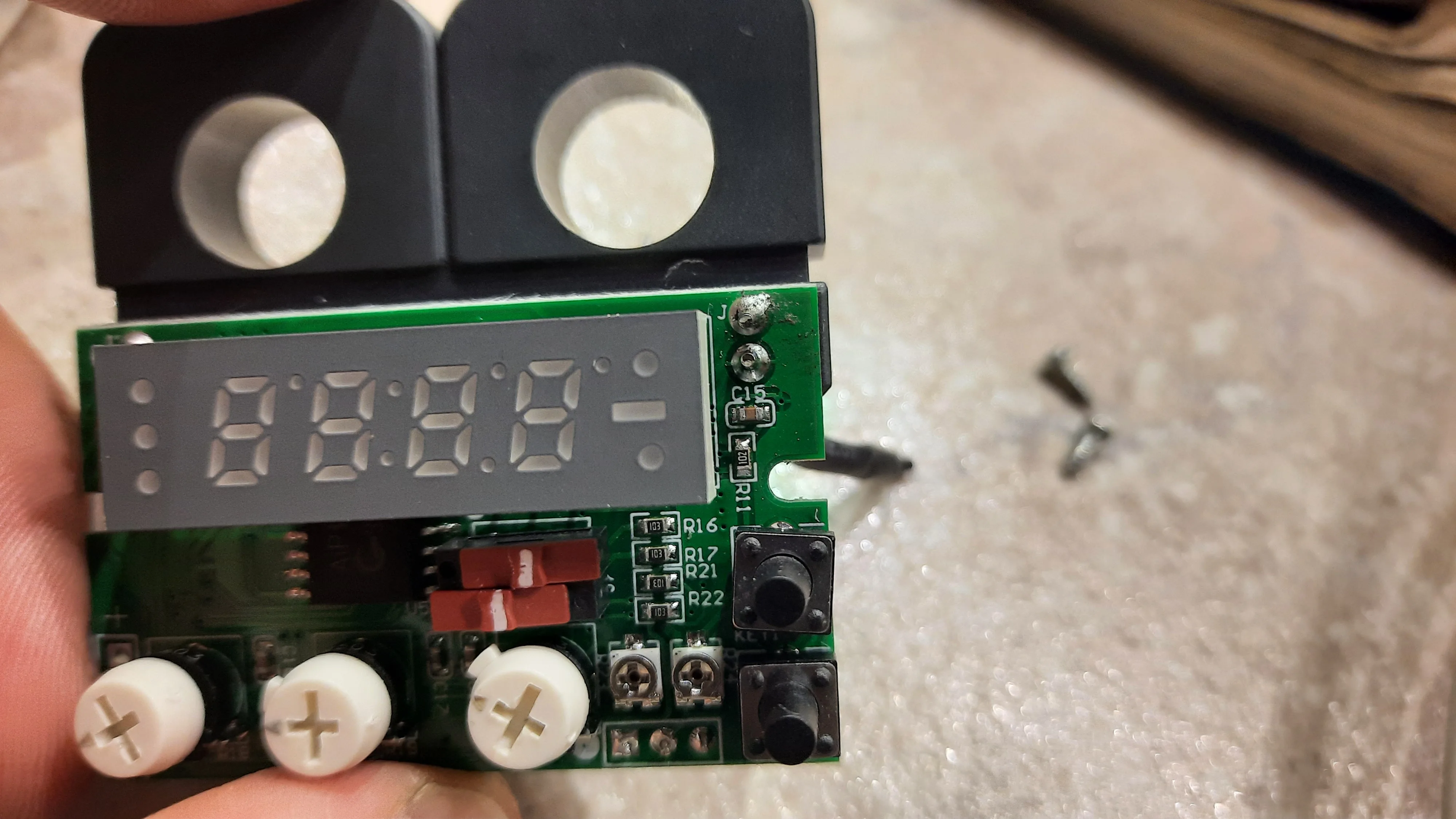

▪ Компактный дизайн▪ Защита от перегрузки/потери фазы/Блокировка ротора■ Точное отображение рабочего тока (самый высокий ток L1 и L3) через светодиодный дисплей передней панели■ Когда происходит отключение, причина отображается на светодиодный окне▪ Защита от потери фазы (3 секунды)▪ Удобное применение: селективное использование однофазного (1P) и трехфазного (3P) с помощью DIP-переключателя.• Дополнительный выход контакта [не работает (N)/не работает (R)]: упрощает настройку состояния контакта▪ Простая установка благодаря din-рейке и монтажу панели

Используется для

-Низковольтный электромотор (уровень 600 В)Защитное реле-Реле тока для часов-Альтернативная замена существующих реле

Протецион

Время работы защитного элемента (поездки)Перегрузки по току = O-TIMEПотеря фазы = 3 сек.Блокированный ротор = после d-времени (рабочий ток> 200% от установленного тока)

Набор

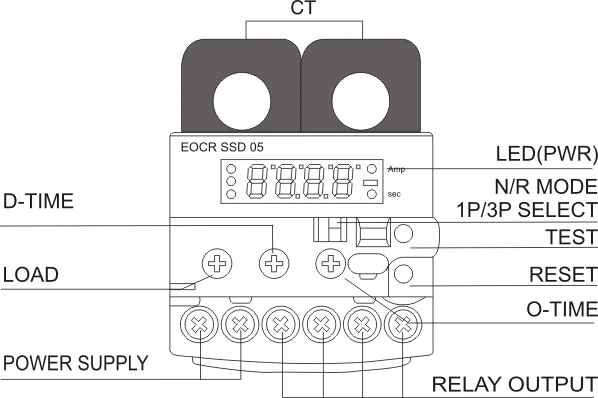

После установки выполните следующие настройки.Ручка набора: D-TIME (время задержки) Установите на два-три секунды дольше, чем время запуска двигателя.Ручка набора: O-TIME (время работы при перегрузке по току) меньше, чем время работы двигателя при перегрузке по току.Установленная Ручка: нагрузка (номинальный ток) составляет более 110% от номинального тока двигателя до 120% от его рабочего тока

Технические характеристики

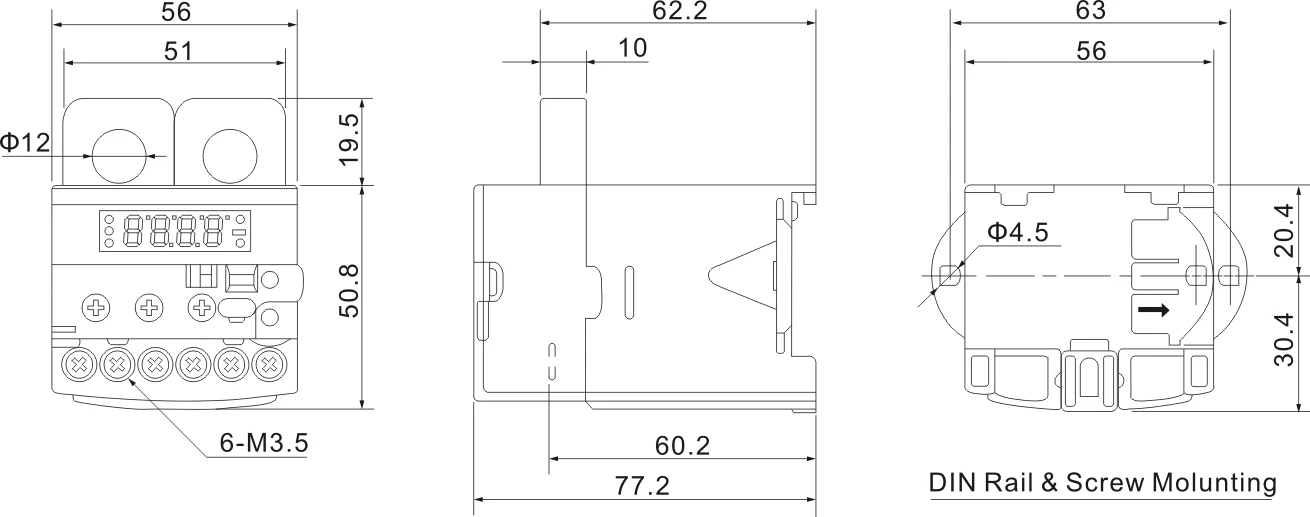

Диапазон тока ............ : Тип 05) 0,5-6AТип 30) 3-30AТип 60) 5-60AТип 120) 10-120AType600) Используйте внешнийCT (вторичный 5A) более 120A с 05 типом.Рабочее напряжение (Un). : Type220) 180-260VACРабочая частота .... : 50/60HzРабочая мощность ........... : <2 ВтРабочая температура: -20 ℃ · + 55 ℃Ожидание (t)...................... : D-Time 1-30sO-Time 1-10sАссиметричный набор ............. : % ± 5Контакт ......................... : 5А 250VAC резистивная нагрузкаСхемы подключения .. : 35 мм din-рейка (D) илиПанель (п)
