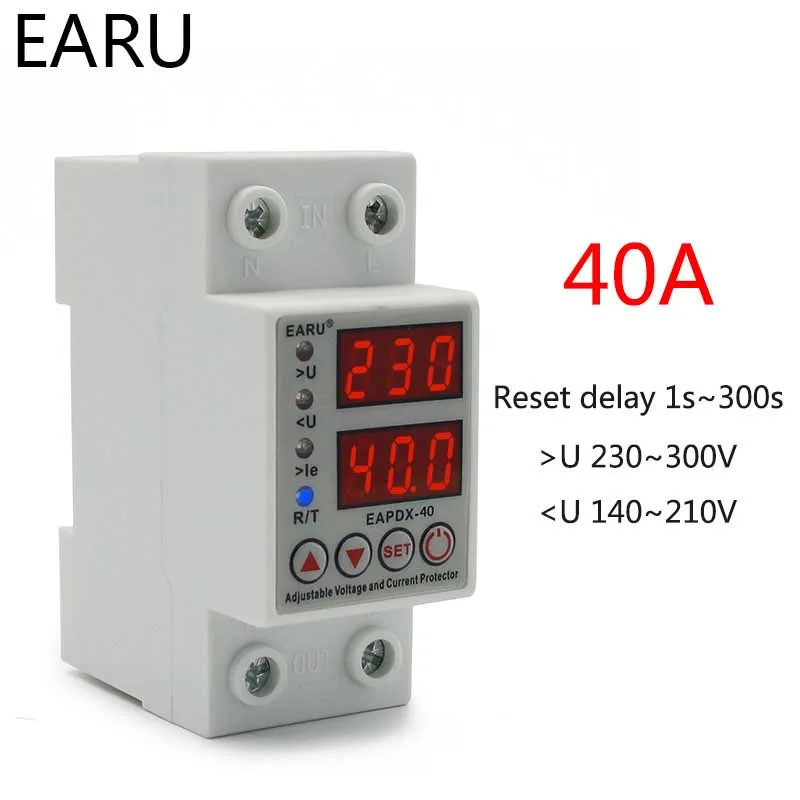

Din-рейка 40 А 230 В, регулируемое реле от перенапряжения и пониженного напряжения с ограничением защиты от перегрузки по току, защитное устройство предохранитель

Функция: 1. Защита от пониженного напряжения 210 В-140 в (регулируется) (по умолчанию: 160 в)

2. Защита от перенапряжения 230 В-300 В (регулируется) (по умолчанию: 280 В)

3. Защита от перегрузки по току 1A-40A (регулируется) (по умолчанию: 20A)

4. Время повторного подключения (время задержки): 1s-300s (по умолчанию: 5s)

5. Измеритель напряжения

6. Амперметр

РНапряжение: 220 В; Частота: 50 Гц/60 Гц

Защита от перегрузки по току: 1A-40A (регулируется) (по умолчанию: 20A)

Значение пониженного напряжения: 210-145 в (регулируется) (по умолчанию: 160 в)

Значение переключателя действия от перенапряжения: 230-300 В (регулируется) (по умолчанию: 280 В)

Время повторного подключения (время задержки): 1s-300s (по умолчанию: 5s)

Погрешность в режиме реального времени, напряжение: ≤ 5%

И. Применение

Защитное устройство от Перенапряжения и пониженного напряжения с функцией автовозврата (OUPA)-это интеллектуальное защитное устройство интегрированное с протектором от перенапряжения, протектором от пониженного напряжения и протектором от перегрузки по току. В случае неисправности перенапряжения, неисправности пониженного напряжения или перегрузки по току этот продукт может мгновенно отключиться, чтобы предотвратить сгорание электрического оборудования. Значения перенапряжения, пониженного напряжения и перегрузки по току этого продукта можно настроить самостоятельно и отрегулировать в зависимости от местных практических условий.

II. Характеристики продукта

2,1 в случае повреждения перенапряжения, повреждения пониженного напряжения или перегрузки по току в однофазной линии, изделие может отключить питание линии и может автоматически восстанавливать Подключение линии в течение долгого времени после восстановления напряжения устройства до нормального состояния.

2,2 В чехол переходного напряжения в линии, продукт может защитить оборудование от ложной работы.

2,3 в чехле, что линия подвергается нестабильному напряжению или внезапному отключению и включению из-за ослабленного соединения и другого неисправности, изделие отсоединит линию.

2,4 когда неисправное напряжение линии достигает пика, сам продукт не будет поврежден.

2.5 диапазон защиты от напряжения: 0-450 в для 40A; 0-600 в для 50A/63a.

2,6 импульсное выдерживаемое напряжение: 4кВ (с соблюдением стандарта безопасности для электроприбора категории III).

III. Нормальные Условия использования и установки

3,1 нормальные условия использования

3.1.1 температура окружающего воздуха

Температура окружающего воздуха должна быть не более + 55 ° и не менее-20 °, а средняя температура 24 ч-не более + 35 °.

3.1.2 высота

Высота места установки не должна превышать 2000 м.

3.1.3 атмосферные условия

3.1.3.1 влажность

Относительная влажность воздуха в месте установки не должна превышать 50% при температуре окружающего воздуха + 40 °; Относительная влажность может быть высокой при условиях низкой температуры. Например, когда средняя минимальная температура в самом влажном месяце составляет + 20 °, Средняя максимальная относительная влажность в месяце может достигать 90%. Необходимо предотвратить образование конденсата, вызванного изменением температуры, путем принятия соответствующих мер.

3.1.3.2 класс загрязнения: 3

3.2 условия установки

3.2.1 протектор может быть установлен вертикально или горизонтально в шкафу. Если специально требуется, необходимо сделать специальный заказ.

3.2.2 протектор должен устанавливаться в среднем состоянии без риска взрыва. В среде не должно быть газа и токопроводящей пыли, достаточных для коррозии металла и влияния на изоляционный эффект.

4.2.3 протектор должен быть установлен на месте, на которое не может попасть дождь и снег.

IV. Основные технические параметры

4.1.1 Номинальное напряжение: 220 В; Частота: 50 Гц/60 Гц

4.1.2 Номинальный ток: 1A-63A (регулируется) (по умолчанию: 40A)

4.1.3 значение пониженного напряжения: 210-145 в (регулируется) (по умолчанию: 170 в)

4.1.4 значение сверхнапряжения: 230-300 В (регулируется) (по умолчанию: 270)

4.1.5 время повторного подключения (время задержки): 3s-300s (по умолчанию: 30s)

4.1.8 отключение через 1 с при превышении напряжения, пониженного напряжения или перегрузки по току.

4.1.9 Потребляемая мощность ≤ 2 Вт

4.1.10 Электрический и Механический срок службы ≥ 100000 циклов

4.1.11 Габариты границ: 81 × 35 × 60 мм

4.1.12 параметры действия от перенапряжения и пониженного напряжения и параметры восстановления могут быть скорректированы по требованию клиента.

4.1.13 этот продукт находится в режиме чрезмерного входа и отключения.

4.2.1 характеристики и время номинального действия

4.2.2 Номинальная мощность соединения

Он относится к току, который может быть надежно подключен и отключен при длительном непрерывном рабочем состоянии протектора.

4.2.3 Номинальный предел сверхтока

В. Параметры продукта:

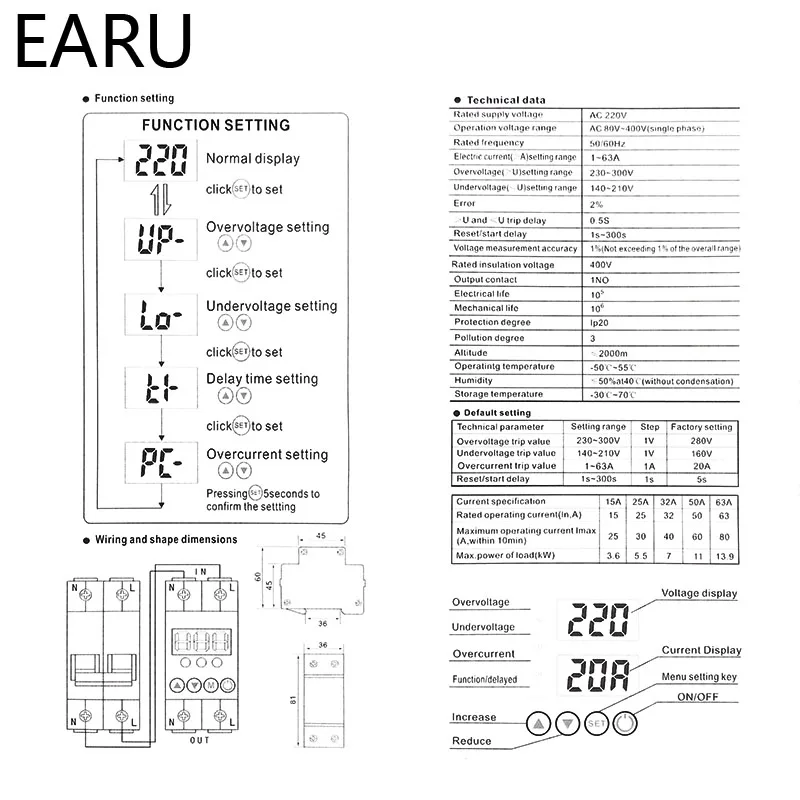

5,1: Нажмите и удерживайте на клавише “set” в течение 3s, вводя в статус установки;

5,2: при загорании индикаторной лампы перенапряжения, настройте значение перенапряжения, нажав кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение перенапряжения, которое может быть 230 В-300 В (по умолчанию: 270 в).

5,3: нажмите кнопку «установить», когда загорается индикатор пониженного напряжения, установите значение пониженного напряжения, нажав клавишу «вверх» или «вниз», чтобы увеличить или уменьшить значение пониженного напряжения, которое может быть 145 в-210 в, (по умолчанию: 170 в).

5,4: нажмите кнопку «установить», когда загорается текущая индикаторная лампа, настройте значение сверхтока, нажав клавишу «вверх» или «вниз», чтобы увеличить или уменьшить значение сверхтока, которое может быть 1a-63A (регулируется) (по умолчанию: 40 А).

5,5: после настройки Оставайтесь на 40 с Перед включением.

5,6: нажмите вместе клавишу «вверх» и клавишу «вниз», чтобы восстановить заводские настройки.

VII. Применение

После установки протектор может быть подключен пользователем. При этом сечение провода должно выбираться в соответствии с применимым стандартом и на основе номинального тока протектора. Обратите внимание на расположение входящих и исходящих проводов и последовательность фаз перед включением для использования.

VIII. Примечания

8,1 вход и выход корректируются, подключаются на основании маркировки изделия. (При этом ток нагрузки должен быть меньше защитного тока изделия.)

8,2 нейтральная линия N не может быть неправильно подключена и должна быть надежно проводной; В противном случае протектор может не работать нормально.

8,3 перед включением внимательно проверьте правильность проводки, совпадает ли нагрузка с защитным током изделия и затягивается ли винт привязки; В противном случае изделие может быть повреждено.

8,4 После включения изделия не прикасайтесь к любой живой части, чтобы избежать поражения электрическим током.

8,5 данное изделие должно сочетаться с микро-прерыватель цепи, чтобы играть роль защиты от короткого замыкания; В противном случае, изделие не сможет реализовать защиту от ограничения нагрузки в чехле, в котором на входе или конце нагрузки изделия появляется короткое замыкание.

8,6 так как изделие имеет функцию автоматического сброса, после того как изделие играет роль защиты и действует, необходимо снять нагрузку (электроприбор) и проверить схему; В противном случае продукт будет часто подключен и отключен к нагрузке. Наконец, изделие или его цепь могут быть сгорели из-за частых перегрузок и отключений в течение длительного времени.
