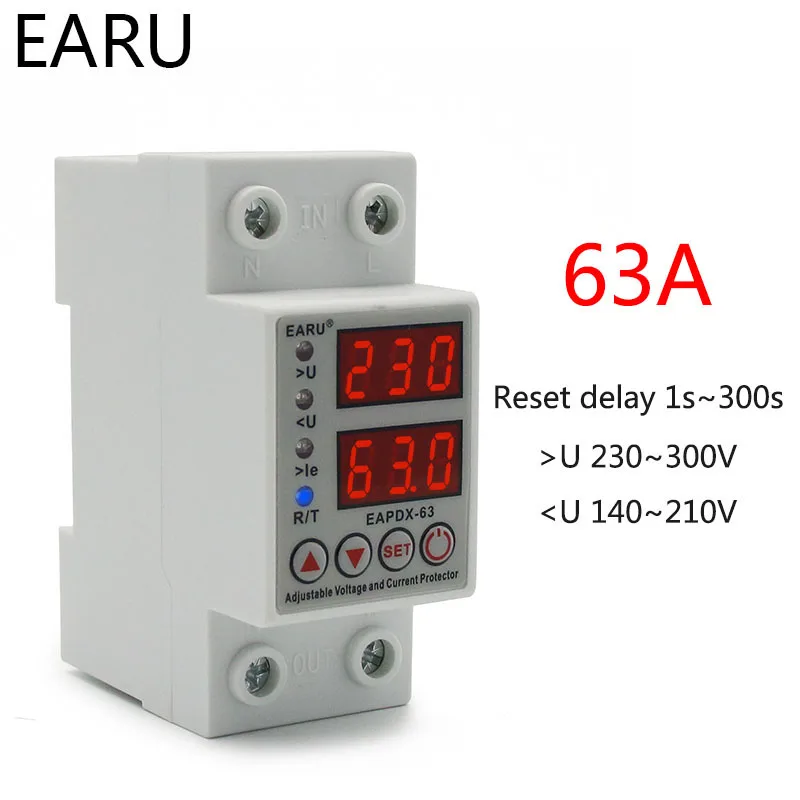

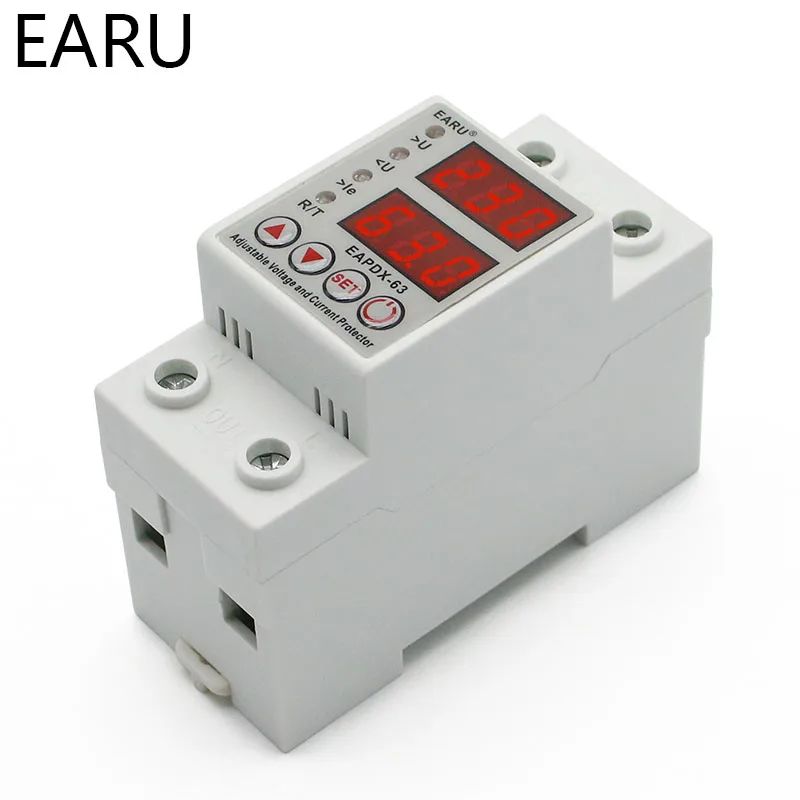

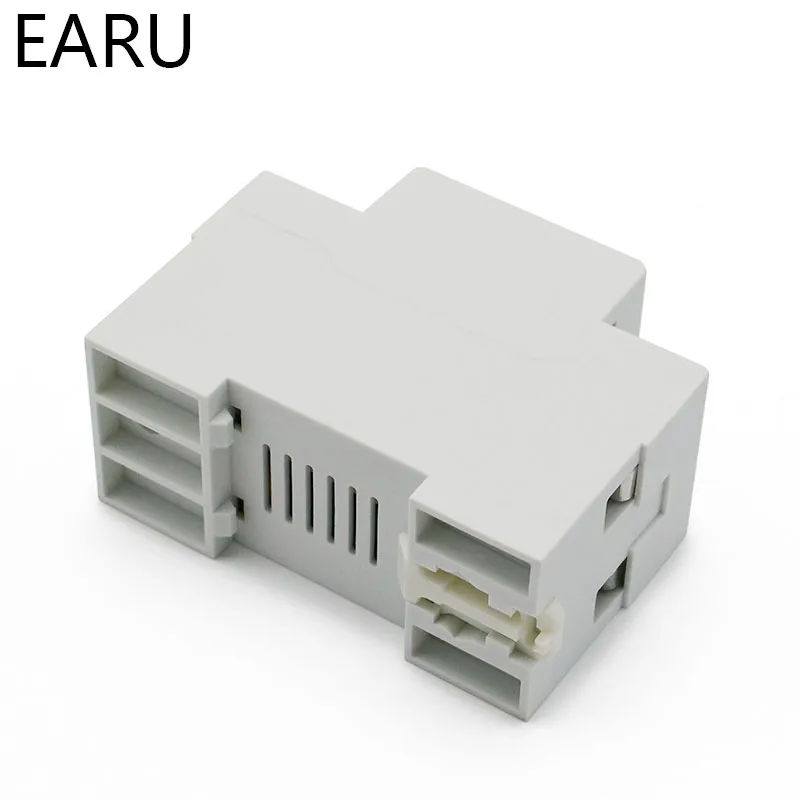

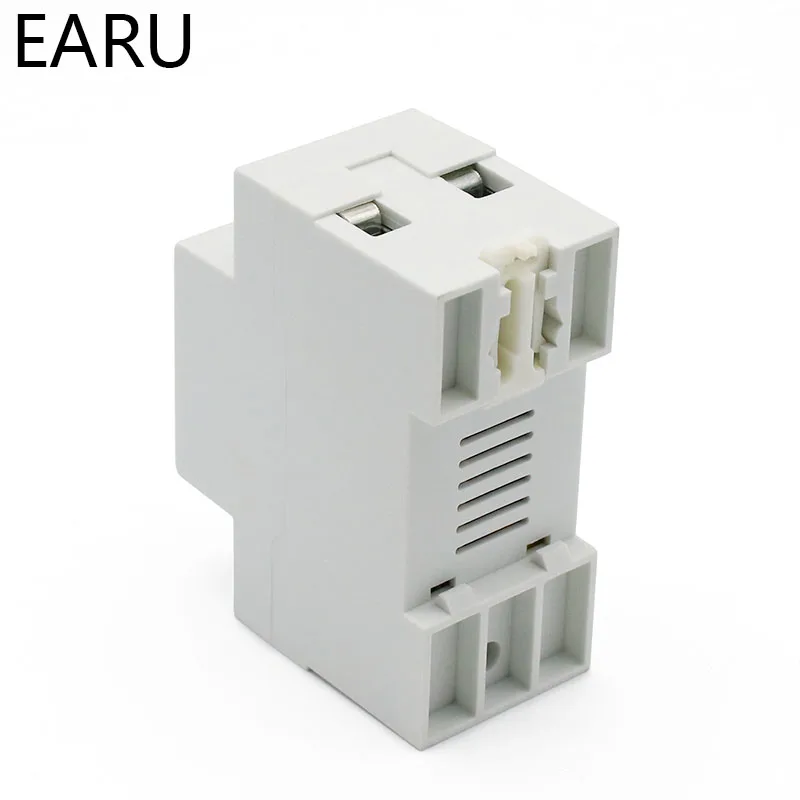

Реле повышенного и пониженного напряжения 230 А, защитное устройство предохранитель в, на Din-рейку, с защитой от сверхтока

Функция: 1. Защита от пониженного напряжения 210-140 в (регулируемая) (по умолчанию: 160 в)

2. Защита от перенапряжения 230-300 В (регулируемая) (по умолчанию: 280 В)

3. Защита от перегрузки по току 1a-63а (регулируется) (по умолчанию: 20А)

4. Время повторного подключения (задержка по времени): 1 с-300 с (по умолчанию: 5s)

5. Измеритель напряжения

6. Амперметр

РНапряжение: 220 В; Частота: 50 Гц/60 Гц

Защита от перегрузки по току: 1a-63а (регулируемая) (по умолчанию: 20А)

Значение выключателя пониженного напряжения: 210-145 в (регулируемое) (по умолчанию: 160 в)

Значение переключателя перенапряжения: 230-300 В (регулируемое) (по умолчанию: 280 В)

Время подключения (задержка по времени): 1 с-300 с (по умолчанию: 5s)

Погрешность в реальном времени тока, напряжения: ≤ 5%

И. Применение

Защитное устройство от перенапряжения и пониженного напряжения с функцией автоматического розыгрыша (OUPA)-это интеллектуальное защитное устройство интегрированное устройство с защитой от перенапряжения, защитой от пониженного напряжения и защитой от перегрузки по току. В случае неисправности перенапряжения, неисправности пониженного напряжения или неисправности перегрузки по току, этот продукт может мгновенно отключиться, чтобы предотвратить перегорание электрического оборудования. Значения перенапряжения, пониженного и перегрузки по току этого продукта можно настроить самостоятельно и в зависимости от местных практических условий.

II. Характеристики продукта

2,1 В случае неисправности перенапряжения, неисправности пониженного напряжения или неисправности перегрузки по току в однофазной линии, изделие может отключить линию питания и может автоматически восстановить подключение линии в течение длительной задержки после того, как напряжение ограничителя будет восстановлено до нормального состояния.

2,2 В случае переходного перенапряжения в линии, продукт может защитить оборудование от неправильной работы.

2,3 в случае, если линия подвергается нестабильному напряжению или внезапному отключению питания и включению из-за ослабленного соединения и другой неисправности, устройство отключит линию.

2,4 если напряжение неисправности линии достигает пика, сам продукт не будет поврежден.

2,5 диапазон защиты от напряжения: 0-450 в для 40 А; 0-600 В для 50 А/63 А.

2,6 импульсное выдерживаемое напряжение: 4 кВ (в соответствии со стандартом безопасности для электроприборов категории III).

III. Нормальное использование и условия установки

3,1 нормальные условия использования

3.1.1 температура окружающего воздуха

Температура окружающего воздуха должна быть не более + 55 ° и не менее-20 °, а средняя температура 24h должна быть не более + 35 °.

3.1.2 высота

Высота места установки не должна превышать 2000 м.

3.1.3 атмосферные условия

3.1.3.1 влажность

Относительная влажность воздуха в месте установки не должна превышать 50%, если температура окружающего воздуха составляет + 40 °; Относительная влажность может быть высокой при низкой температуре. Например, когда средняя минимальная температура в самом влажном месяце составляет + 20 °, Средняя максимальная относительная влажность в месяце может достигать 90%. Следует предотвратить образование конденсата, вызванное изменением температуры, путем принятия соответствующих мер.

3.1.3.2 класс загрязнения: 3

3,2 условий установки

3. 2,1 протектор может быть установлен вертикально или горизонтально в шкафу. При необходимости необходимо сделать специальный заказ.

3.2.2 протектор должен устанавливаться в средстве без риска взрыва. В среде не должно быть газа и токопроводящей пыли, достаточных для коррозии металла и влияния на изоляционный эффект.

4.2.3 протектор должен устанавливаться на месте, которое может не подвергаться попаданию дождя и снега.

IV. Основные технические параметры

4.1.1 Номинальное напряжение: 220 В; Частота: 50 Гц/60 Гц

4.1.2 Номинальный ток: 1a-63а (регулируемый) (по умолчанию: 40А)

4.1.3 значение переключателя действия под напряжением: 210-145 в (регулируемое) (по умолчанию: 170 в)

4.1.4 значение переключателя действия перенапряжения: 230-300 В (регулируемое) (по умолчанию: 270)

4.1.5 время подключения (задержка по времени): 3s-300s (по умолчанию: 30s)

4.1.8 отключите через 1 с при перегрузке по напряжению, пониженному напряжению или перегрузке по току.

4.1.9 Потребляемая мощность ≤ 2 Вт

4.1.10 Электрический и Механический срок службы ≥ 100000 циклов

4.1.11 граничные Размеры: 81 × 35 × 60 мм

4.1.12 параметры действия перенапряжения и пониженного напряжения и параметры восстановления могут быть отрегулированы по требованию заказчика.

4.1.13 этот продукт находится в режиме чрезмерного входа и выключения.

4.2.1 характеристики и время номинального действия

4.2.2 Номинальная мощность соединения

Это относится к току, который можно надежно подключить и отключить при длительном непрерывном рабочем состоянии протектора.

4.2.3 Номинальный Предел перегрузки по току

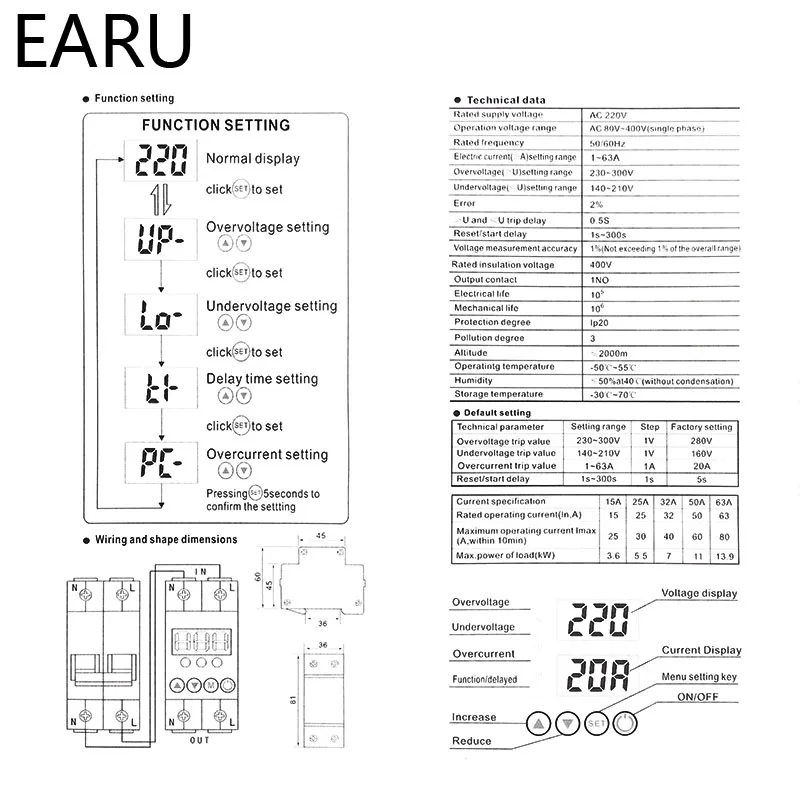

В. Настройка продукта:

5,1: Нажмите и удерживайте кнопку «set» в течение 3s, войдя в состояние настройки;

5,2: когда загорается индикаторная лампа перенапряжения, установите значение перенапряжения, нажав кнопку «up» или «down», чтобы увеличить или уменьшить значение перенапряжения, которое может быть 230-300 В (по умолчанию: 270 в).

5,3: нажмите кнопку «set», когда загорается индикаторная лампа пониженного напряжения, установите значение пониженного напряжения, нажимая кнопку «up» или «down», чтобы увеличить или уменьшить значение пониженного напряжения, которое может быть 145-210 в (по умолчанию: 170 в).

5,4: нажмите кнопку «set», когда загорается индикаторная лампа, настройте значение перегрузки по току, нажимая клавишу «up» или «down», чтобы увеличить или уменьшить значение перегрузки по току, которое может быть 1a-63а (регулируемое) (по умолчанию: 40А).

5,5: После настройки Оставайтесь на 40 секунд Перед включением.

5,6: нажмите вместе клавиши «вверх» и «вниз», чтобы восстановить заводские настройки.

VII. Применение

После установки протектор может быть подключен пользователем. При этом поперечное сечение провода выбирается в соответствии с применимым стандартом и на основе номинального тока протектора. Обратите внимание на расположение входящих и исходящих проводов и последовательность фаз перед включением для использования.

VIII. Примечания

8,1 вход и выход корректируются на основе маркировки продукта. (При этом ток нагрузки должен быть меньше защитного тока изделия.)

8,2 нейтральный провод N не может быть неправильно подключен и должен быть надежно подключен; В противном случае протектор может не работать нормально.

8,3 перед включением, пожалуйста, внимательно проверьте правильность проводки, совпадает ли нагрузка с защитным током продукта и затянут ли связующий винт; В противном случае товар может быть поврежден.

8,4 После включения изделия не прикасайтесь к живой части, чтобы избежать поражения электрическим током.

8,5 этот продукт следует комбинировать с микро-прерыватель цепи, чтобы играть роль защиты от короткого замыкания; В противном случае, изделие может не реализовать защиту от ограничения нагрузки в случае короткого замыкания на входе или конце нагрузки изделия.

8,6 поскольку устройство имеет функцию автоматического сброса, после того, как устройство играет роль защиты и действует, необходимо удалить нагрузку (электрический прибор) и проверить цепь; В противном случае продукт будет часто подключен и отключен к нагрузке. Наконец, изделие или его цепь могут перегореть из-за частых перегрузок и отключения в течение длительного времени.
