Флюоресцентный модуль последовательного преобразователя Ethernet, Серийный UART TTL в модуль Ethernet TCPIP, Поддержка DHCP и DNS

USR-TCP232-T2 миниатюрный последовательный Ethernet конвертер модуль последовательный UART TTL к Ethernet TCPIP модуль Поддержка DHCP и DNSUSR-TCP232-T2-это миниатюрный последовательный Ethernet-модуль, который может осуществлять двунаправленный прозрачную передачу данных между портом TTL и RJ45.Введение модуля Ethernet

USR-TCP232-T2-это миниатюрный последовательный Ethernet-модуль, который может осуществлять двунаправленный прозрачную передачу данных между портом TTL и RJ45. Он также может быть применен в RS232/ RS485 по схеме сдвига уровня. USR-TCP232-T2 основан на Cortex-M0 core. Он имеет характеры низкой мощности, быстрой скорости и высокой эффективности.

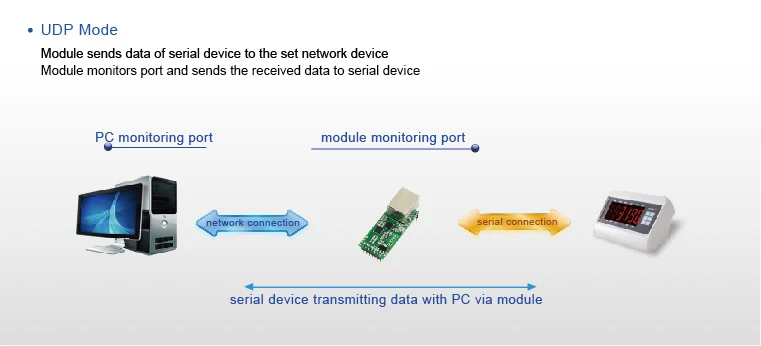

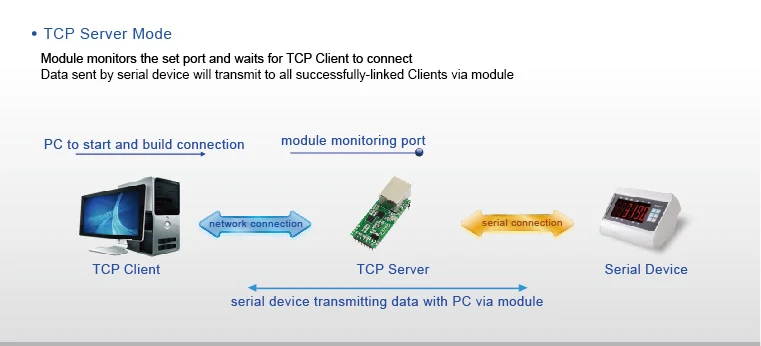

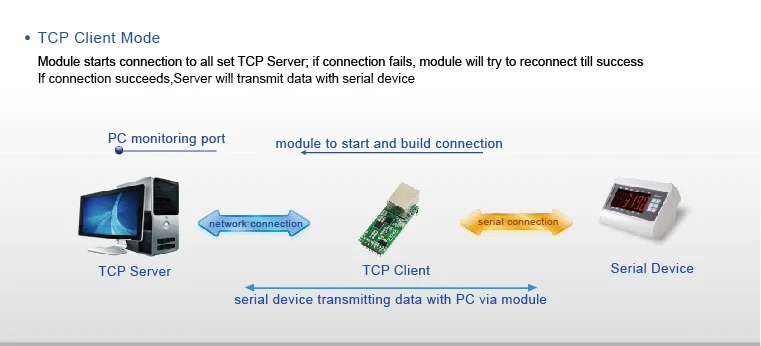

Особенность модуля EthernetПоддержка DHCP, автоматическое получение ip-адреса и ip-адреса запроса через протокол последовательной настройкиПоддержка функции DNSУстановите параметры через веб-страницу и серийный по командеОбновление прошивки через сетьАвто-Auto MDI/MDIX, RJ45 порт с 10/100 Мбит/сСкорость передачи данных последовательного порта от 600 бит/с до 460,8 кбит/с, проверка бит без, нечетный, ровный, отметка и местоРежим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиентПоддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOMПосылка сердцебиения механизм для обеспечения надежного соединения, положить конец мертвой связиИспользуйте r-defined механизм регистрации посылка, проверьте состояние подключения и используйте в качестве пользовательского заголовка пакетаВ режиме TCP сервера, клиентский номер колеблется от 1 до 16; По умолчанию номер 4Глобальный Уникальный MAC адрес, купленный у IEEE, пользователь может определить MAC адресПо умолчанию восстановите фабрикуЧерез шлюз, переключатели, роутерыМожет работать в локальной сети, также может работать в Интернете (внешняя сеть)Предоставить ПК TCP/IP socket programming пример, такой как VB,C + +,Delphi,Android и IOSПоддержка настройкиОбласть применения модуля EthernetПромышленная передача данных, промышленная автоматизацияМониторинг безопасности и защиты, общественная безопасностьУмный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйствоПроверка дверей на работе системы посещаемости,Pos-система, система продажи рисаСистема автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машиныРежим работы модуля Ethernet

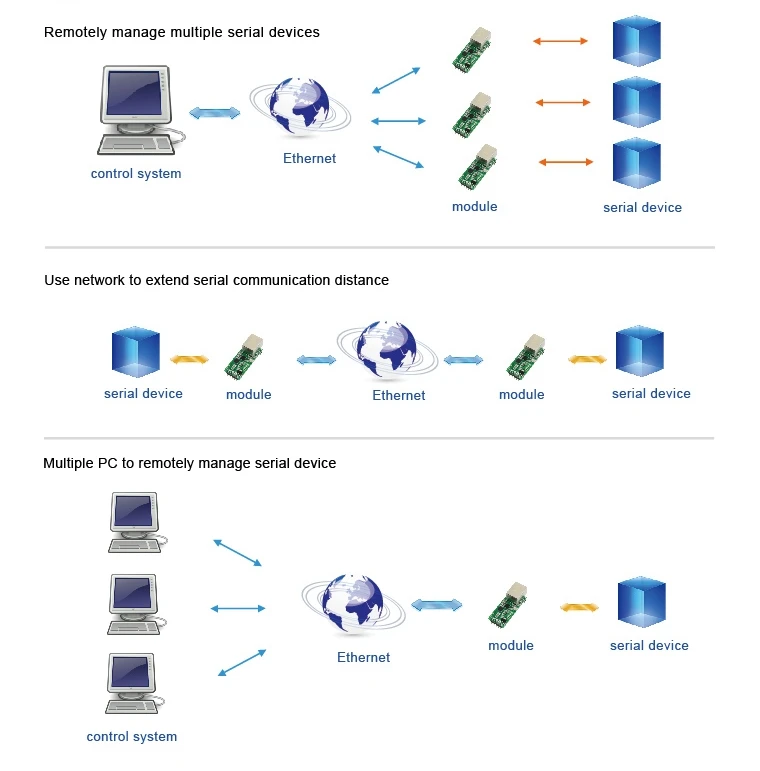

Применение модуля Ethernet

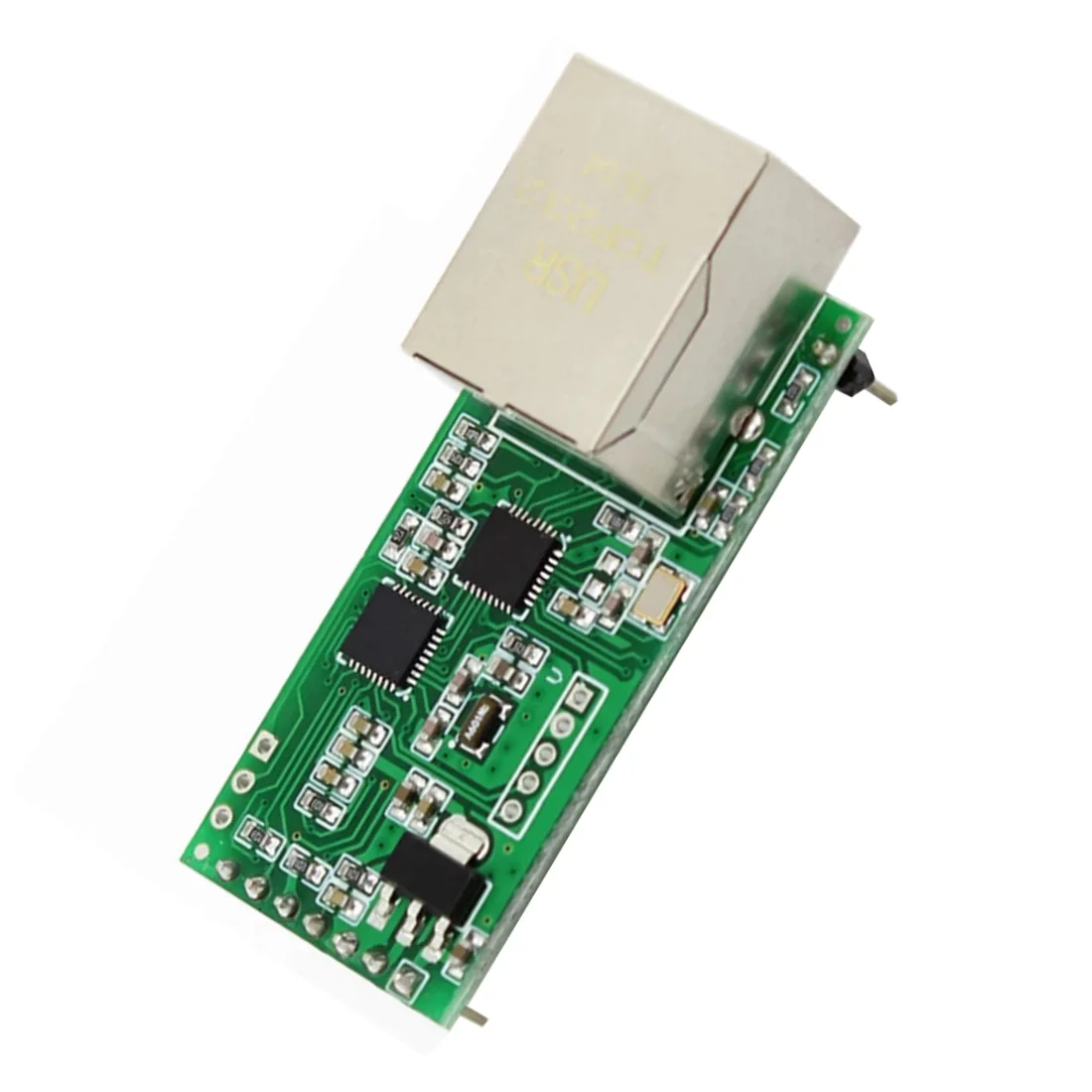

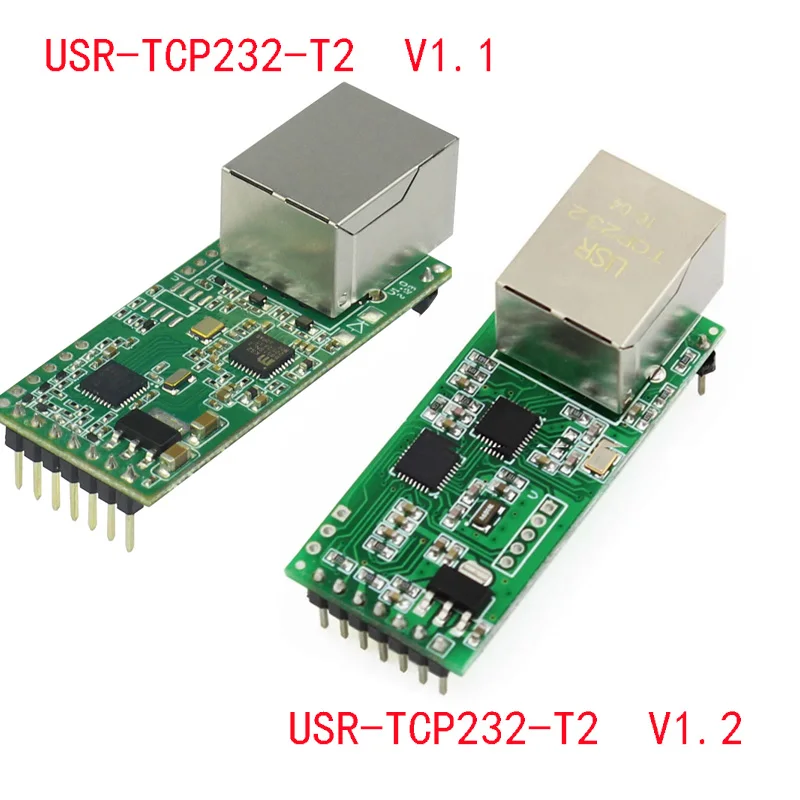

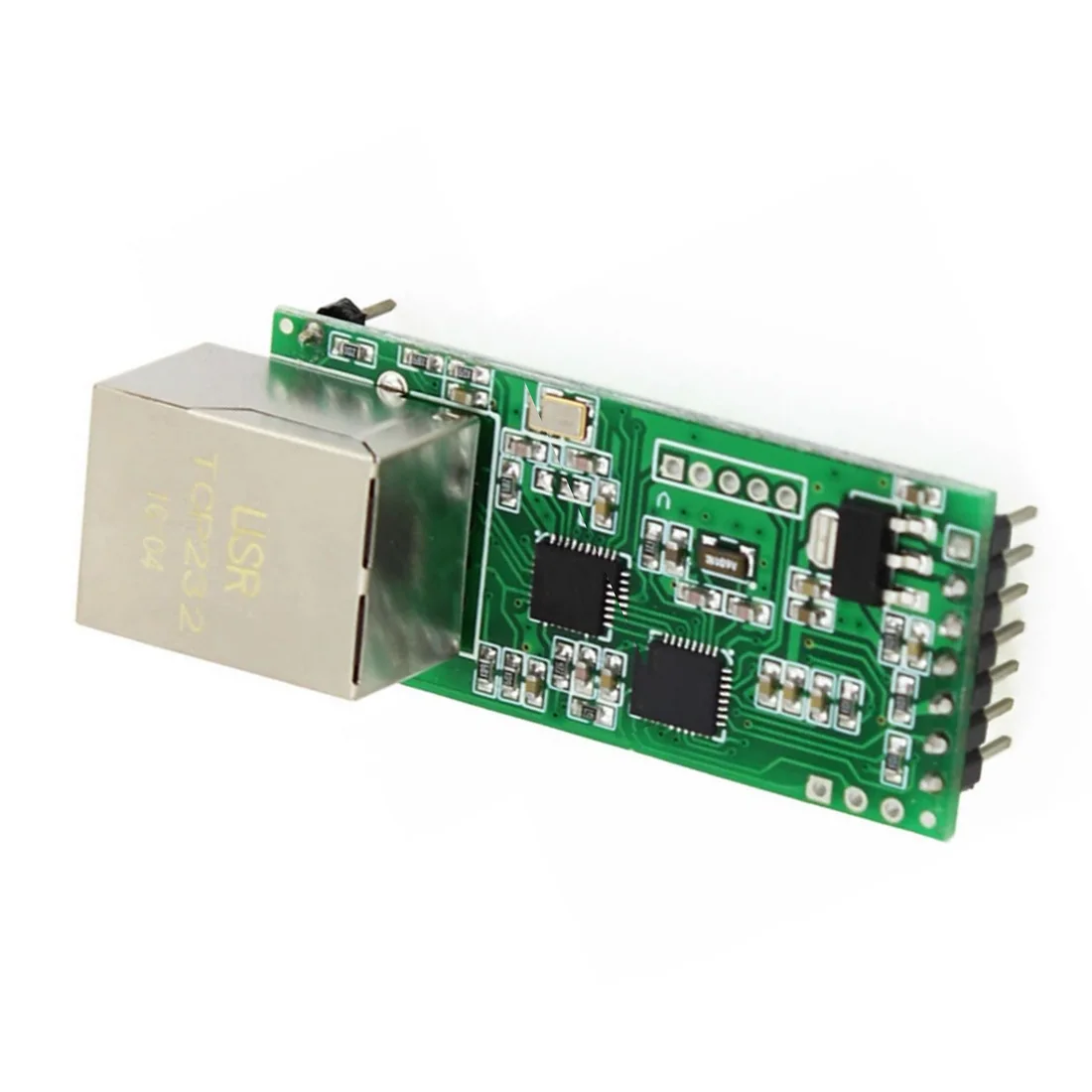

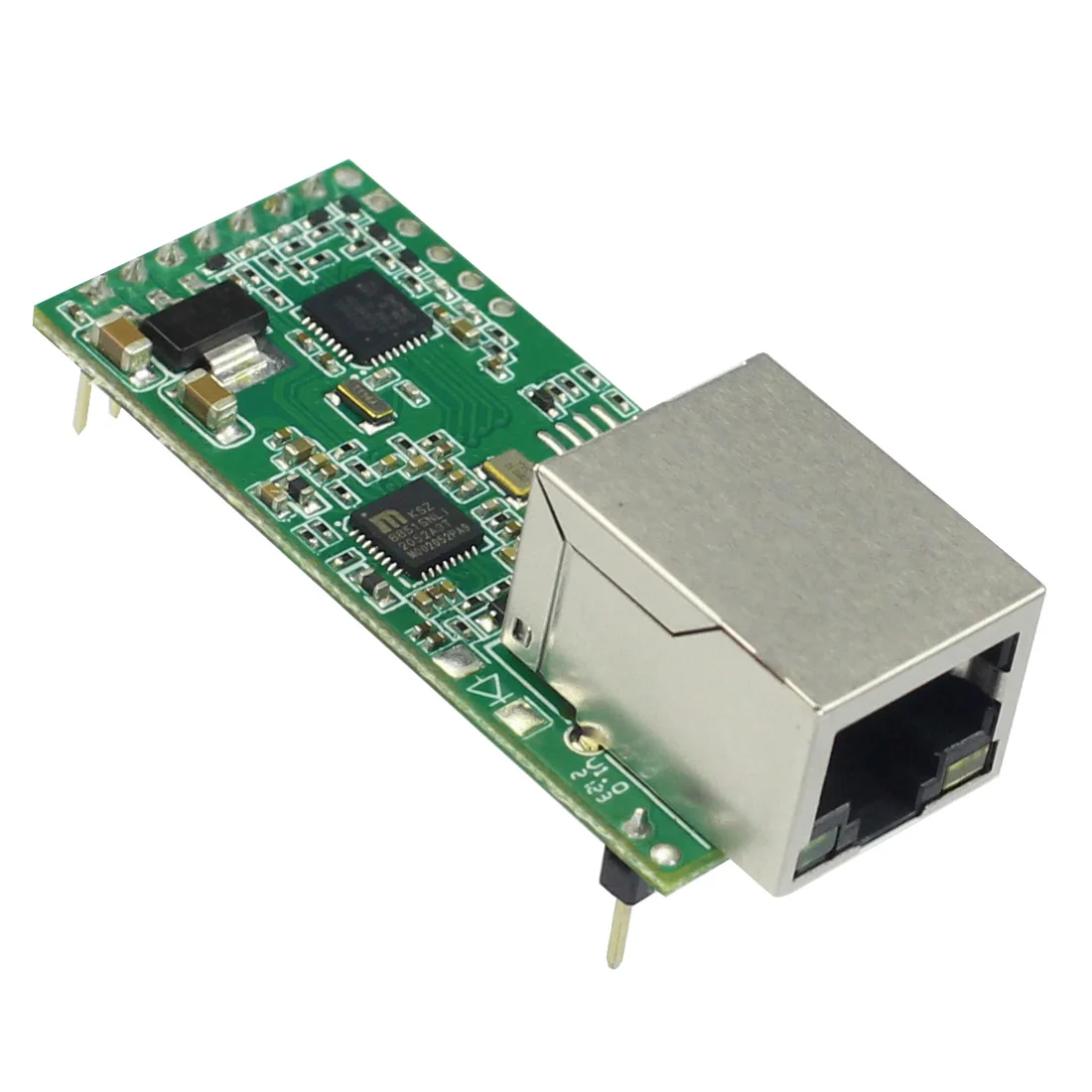

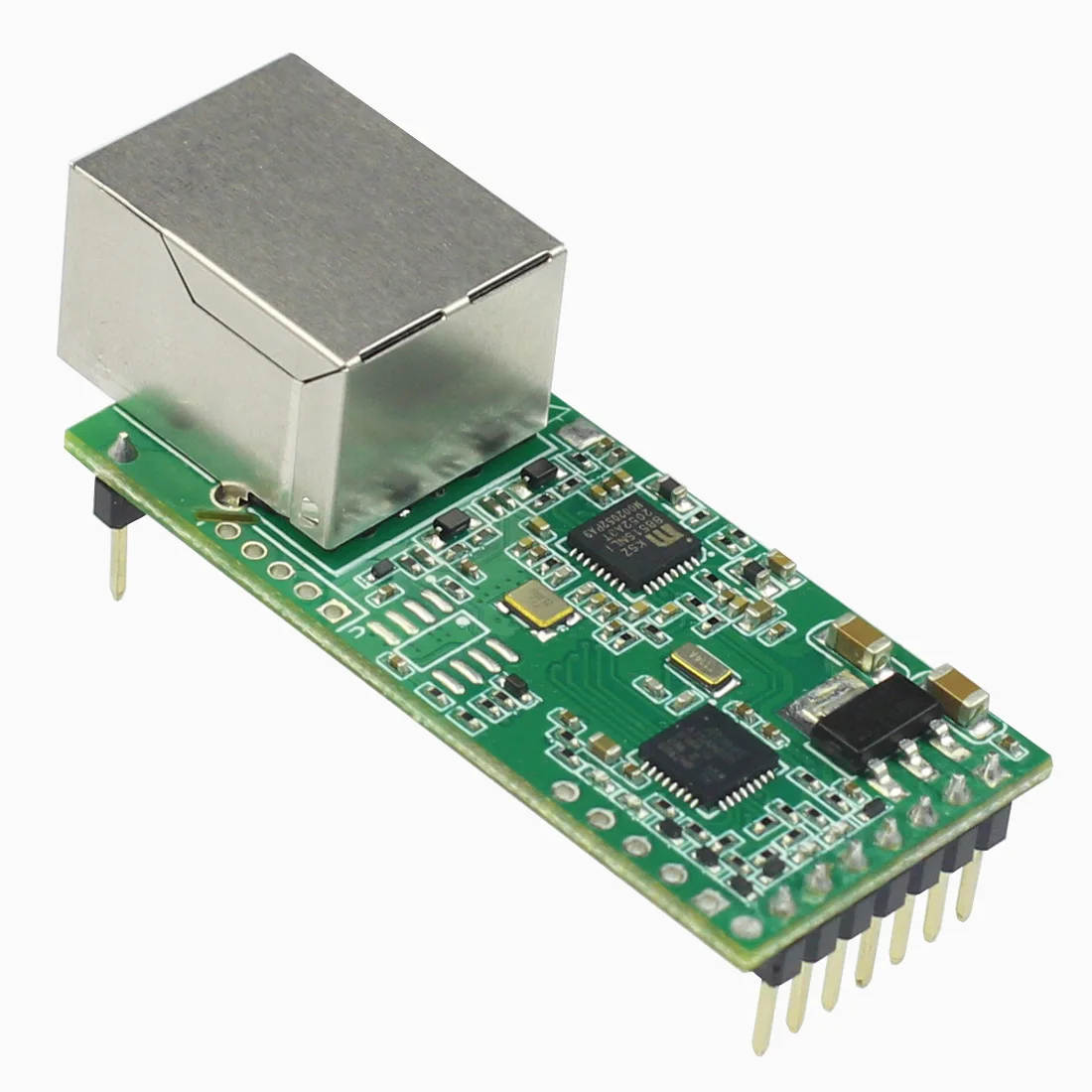

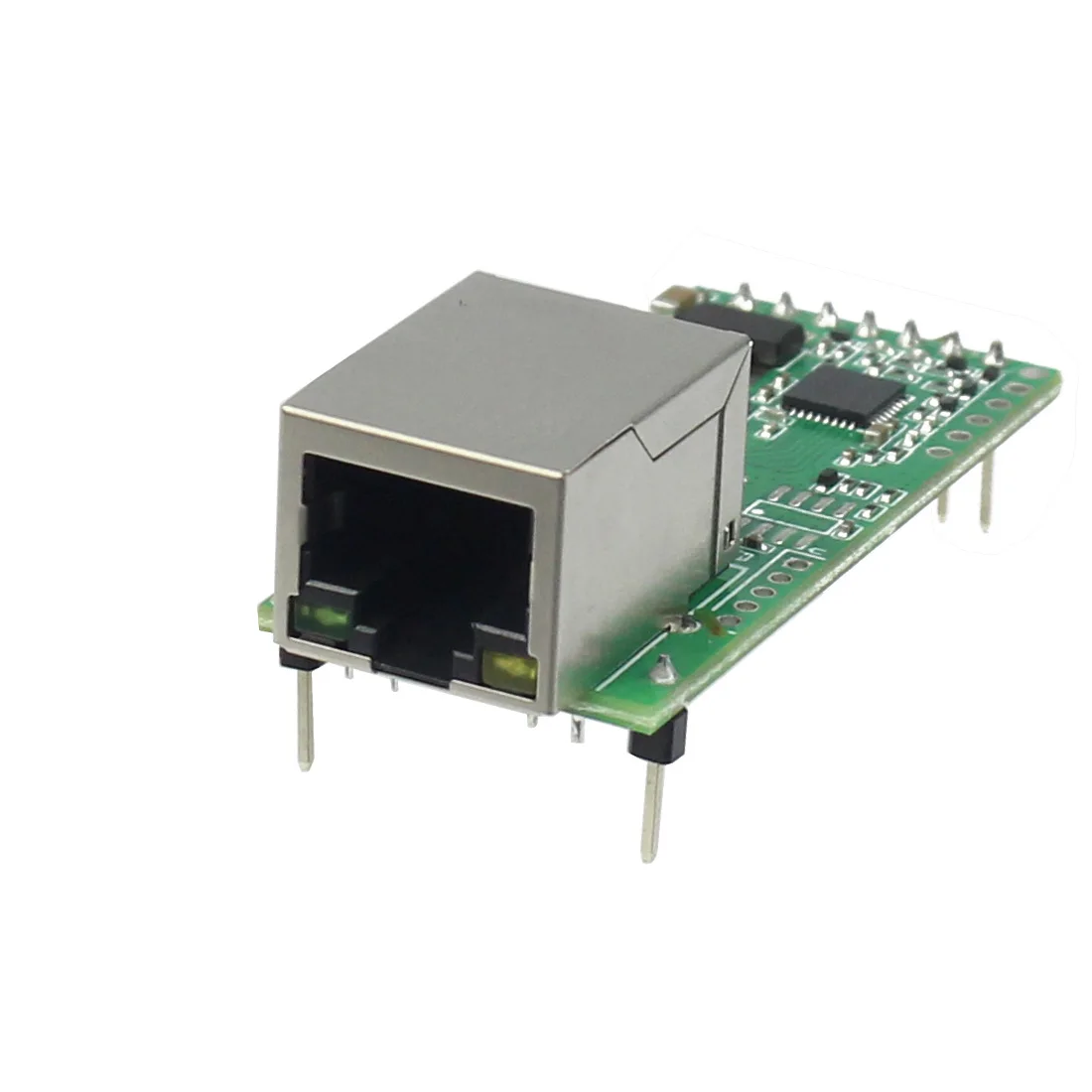

Изображение модуля Ethernet

Информация о системеПроцессорРукаВспышка32K байтEthernetНомер порта1Стандарт интерфейсаRJ45Ставка10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключениемЗащита2 кВ изоляция электромагнетизмаСетевой протоколIP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMPБуферОтправка: 6K байт, получение: 4K байтСерийныйНомер порта1Стандарт интерфейсаTTLБит данных5, 6, 7, 8Стоп-бит1, 2Контрольный битНет, даже, нечетный, пространства, МаркаСкорость передачи данных600 bps ~ 460,8 KbpsУправление потокомNullБуферПолучение: 800 байтRS-485 подтягивающий и тянуть вниз резисторNull, оставлено 485, отправка-получение контрольного штифтаПрограммное обеспечениеВиртуальный Серийный (USR-VCOM)Windows 2000 или выше (32 бит/64 бит)КонфигурацияКомпьютерная настройка программного обеспечения, последовательная команда, Встроенная веб-страница, по командеОсновной параметрРазмеры55x22,6x23,1 ммРабочая температура.-25 ~ 75 °CТемпература хранения.-40 ~ 105 °C, 5 ~ 95% относительной влажностиВходное напряжениеDC 3,3 V/5VРабочий ток150 мАМощность<1 ВтБольшеГарантия2 годаАксессуарNull
